电气间隙和爬电距离 (1)

安全距离包括电气间隙（空间距离），爬电距离（表面距离）和绝缘穿透距离。 1.电气间隙：两个相邻导体或一根导体与相邻电动机外壳表面之间沿空气测得的最短距离。 2.爬电距离：沿着两条相邻导体或一条导体与相邻电动机壳体表面之间的绝缘表面测得的最短距离电气间隙的确定：根据测得的工作电压和绝缘水平，要求该电气线路的电气间隙可以确定主要方面。参见表3和表4。次级侧线路电气间隙的尺寸要求如表5所示。通常：初级侧AC部分：保险丝LN≥2.5mm之前，Ln PE（接地）≥2.5mm之后，之后对于保险丝装置，没有要求，但要保持一定距离，以免短路损坏电源。初级侧AC到DC部分≥2.0mm，初级侧DC到地面≥2.5mm（初级侧浮地接地）如果初级侧部分到次级侧部分大于或等于4.0 mm，则间隙一次侧和二次侧之间的距离大于或等于0.5毫米，二次侧和地面之间的距离大于或等于1.0毫米

爬电距离的确定：根据工作电压和绝缘等级，爬电距离可参照表6来确定。但通常：（1）一次侧交流部分：保险丝前LN≥2.5mm，Ln接地≥ 2.5mm，保险丝后无要求，但应保持一定距离，以免短路损坏电源。 （2）初级侧的AC到DC部分≥2.0mm（3）例如，如果初级侧到地面的DC接地≥4.0mm，例如初级侧到大地（4），则初级侧到次级侧 ≥6.4mm，例如光耦合器，y电容器和其他元件，应将脚间距开槽。 （5）二次侧应≥0.5mm 1.在质量上有所不同

爬电距离：沿着绝缘5261的表面测得的两个导电部分之间的距离4102。在不同的使用条件下，导体周围的绝缘材料1653带电，这会导致绝缘材料带电区域中的带电现象。

电气间隙：测量两个导电部件之间或导电部件与设备保护接口之间的最短距离。换句话说，在确保电气性能的稳定性和安全性的前提下，空气可以获得最短的绝缘距离。

2.设置步骤不同

电气间隙：

（1）确定工作电压的峰值和有效值；

（2）确定设备的供电电压和供电设施的类型；

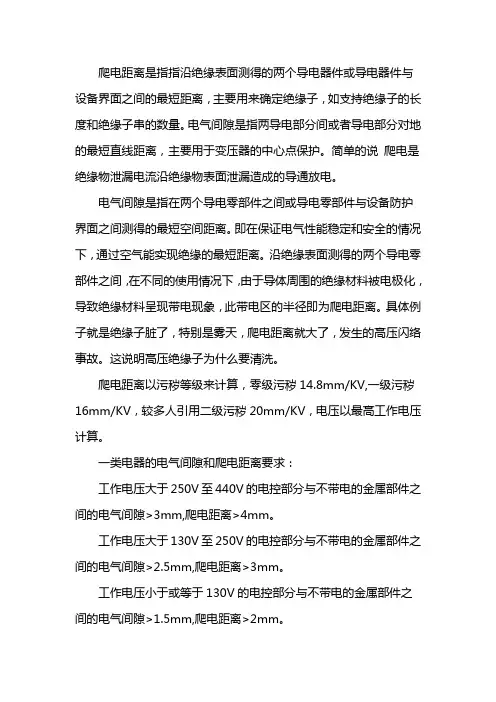

爬电距离是指指沿绝缘表面测得的两个导电器件或导电器件与设备界面之间的最短距离，主要用来确定绝缘子，如支持绝缘子的长度和绝缘子串的数量。电气间隙是指两导电部分间或者导电部分对地的最短直线距离，主要用于变压器的中心点保护。简单的说 爬电是绝缘物泄漏电流沿绝缘物表面泄漏造成的导通放电。

电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。沿绝缘表面测得的两个导电零部件之间，在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象，此带电区的半径即为爬电距离。具体例子就是绝缘子脏了，特别是雾天，爬电距离就大了，发生的高压闪络事故。这说明高压绝缘子为什么要清洗。

爬电距离以污秽等级来计算，零级污秽14.8mm/KV,一级污秽16mm/KV，较多人引用二级污秽20mm/KV，电压以最高工作电压计算。

一类电器的电气间隙和爬电距离要求：

工作电压大于250V至440V的电控部分与不带电的金属部件之间的电气间隙>3mm,爬电距离>4mm。

工作电压大于130V至250V的电控部分与不带电的金属部件之间的电气间隙>2.5mm,爬电距离>3mm。

工作电压小于或等于130V的电控部分与不带电的金属部件之间的电气间隙>1.5mm,爬电距离>2mm。 一类电器是指只有一层绝缘措施的电器，如电动机，电锯、电刨、机床等，这类电器必须加漏电保护器。

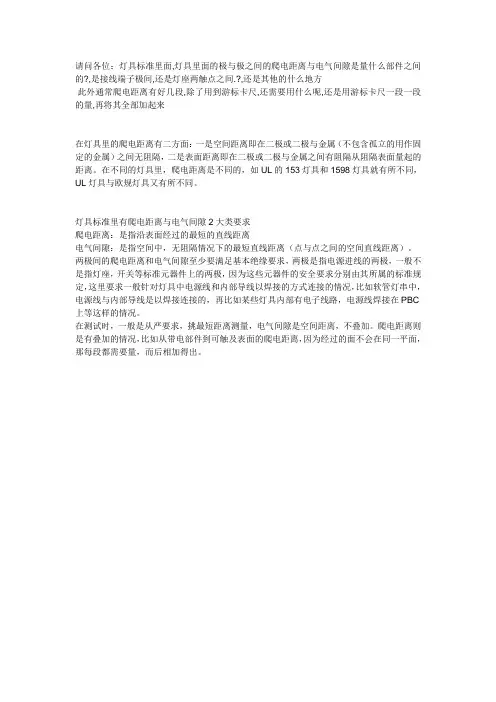

请问各位：灯具标准里面,灯具里面的极与极之间的爬电距离与电气间隙是量什么部件之间的?,是接线端子极间,还是灯座两触点之间.?,还是其他的什么地方

此外通常爬电距离有好几段,除了用到游标卡尺,还需要用什么呢,还是用游标卡尺一段一段的量,再将其全部加起来

在灯具里的爬电距离有二方面：一是空间距离即在二极或二极与金属（不包含孤立的用作固定的金属）之间无阻隔，二是表面距离即在二极或二极与金属之间有阻隔从阻隔表面量起的距离。在不同的灯具里，爬电距离是不同的，如UL的153灯具和1598灯具就有所不同，UL灯具与欧规灯具又有所不同。

灯具标准里有爬电距离与电气间隙2大类要求

爬电距离：是指沿表面经过的最短的直线距离

电气间隙：是指空间中，无阻隔情况下的最短直线距离（点与点之间的空间直线距离）。

两极间的爬电距离和电气间隙至少要满足基本绝缘要求，两极是指电源进线的两极，一般不是指灯座，开关等标准元器件上的两极，因为这些元器件的安全要求分别由其所属的标准规定，这里要求一般针对灯具中电源线和内部导线以焊接的方式连接的情况，比如软管灯串中，电源线与内部导线是以焊接连接的，再比如某些灯具内部有电子线路，电源线焊接在PBC上等这样的情况。

在测试时，一般是从严要求，挑最短距离测量，电气间隙是空间距离，不叠加。爬电距离则是有叠加的情况，比如从带电部件到可触及表面的爬电距离，因为经过的面不会在同一平面，那每段都需要量，而后相加得出。

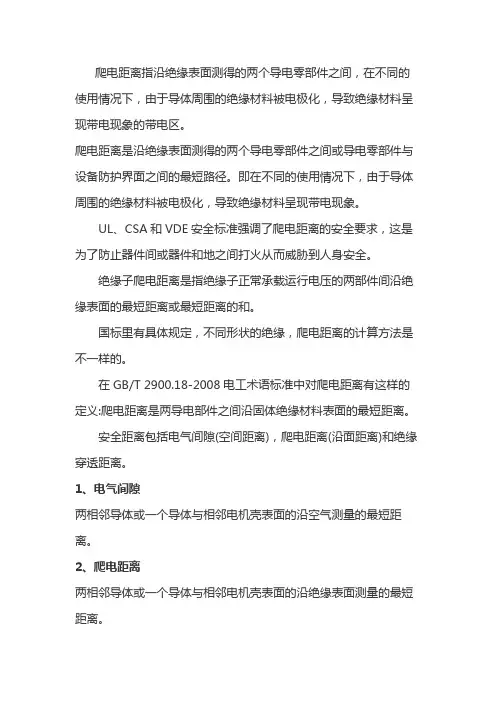

爬电距离指沿绝缘表面测得的两个导电零部件之间，在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象的带电区。

爬电距离是沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

UL、CSA和VDE安全标准强调了爬电距离的安全要求，这是为了防止器件间或器件和地之间打火从而威胁到人身安全。

绝缘子爬电距离是指绝缘子正常承载运行电压的两部件间沿绝缘表面的最短距离或最短距离的和。

国标里有具体规定，不同形状的绝缘，爬电距离的计算方法是不一样的。

在GB/T 2900.18-2008电工术语标准中对爬电距离有这样的定义:爬电距离是两导电部件之间沿固体绝缘材料表面的最短距离。

安全距离包括电气间隙(空间距离)，爬电距离(沿面距离)和绝缘穿透距离。

1、电气间隙

两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离

两相邻导体或一个导体与相邻电机壳表面的沿绝缘表面测量的最短距离。 电气间隙的决定:

根据测量的工作电压及绝缘等级，即可决定距离

但通常:一次侧交流部分:保险丝前L-N≥2.5mm，L.N PE(大地)≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm;

一次侧直流地对大地≥2.5mm (一次侧浮接地对大地);

一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件;二次侧部分之电气间隙≥0.5mm即可;

二次侧地对大地≥1.0mm即可。

附注:决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

3、绝缘穿透距离

应根据工作电压和绝缘应用场合符合下列规定:

--对工作电压不超过50V(71V交流峰值或直流值)，无厚度要求;
