电子电路基尔霍夫定律实验报告1

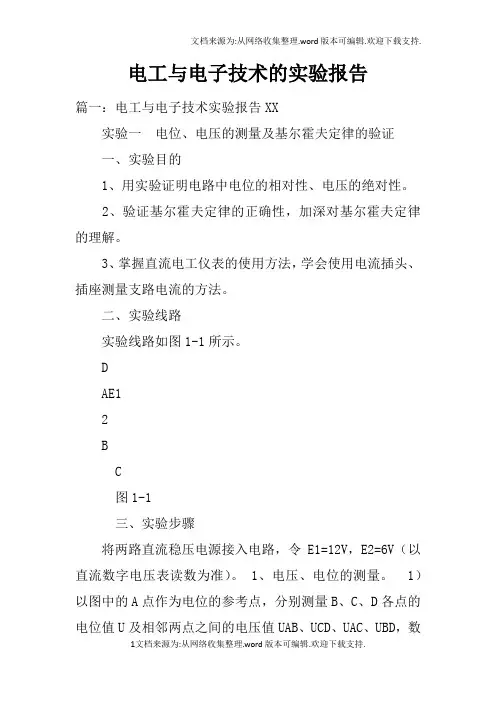

电工与电子技术的实验报告篇一：电工与电子技术实验报告XX实验一电位、电压的测量及基尔霍夫定律的验证一、实验目的1、用实验证明电路中电位的相对性、电压的绝对性。

2、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

3、掌握直流电工仪表的使用方法，学会使用电流插头、插座测量支路电流的方法。

二、实验线路实验线路如图1-1所示。

DAE12BC图1-1三、实验步骤将两路直流稳压电源接入电路，令E1=12V，E2=6V（以直流数字电压表读数为准）。

1、电压、电位的测量。

1）以图中的A点作为电位的参考点，分别测量B、C、D各点的电位值U及相邻两点之间的电压值UAB、UCD、UAC、UBD，数据记入表1-1中。

2）以C点作为电位的参考点，重复实验内容1）的步骤。

2、基尔霍夫定律的验证。

1）实验前先任意设定三条支路的电流参考方向，如图中的I1，I2，I3所示，熟悉电流插头的结构，注意直流毫安表读出电流值的正、负情况。

2）用直流毫安表分别测出三条支路的电流值并记入表1-2中，验证?I=0。

3）用直流电压表分别测量两路电源及电阻元件上的电压值并记入表1-2中，验证?U=0。

四、实验数据表1-1表1-2五、思考题 1、用万用表的直流电压档测量电位时，用负表棒（黑色）接参考电位点，用正表棒（红色）接被测各点，若指针正偏或显示正值，则表明该点电位参考点电位；若指针反向偏转，此时应调换万用表的表棒，表明该点电位参考点电位。

A、高于B、低于 2、若以F点作为参考电位点，R1电阻上的电压 ()A、增大B、减小C、不变六、其他实验线路及数据表格图1-2表1-3 电压、电位的测量实验二叠加原理和戴维南定理一、实验目的1、牢固掌握叠加原理的基本概念，进一步验证叠加原理的正确性。

2、验证戴维南定理。

3、掌握测量等效电动势与等效内阻的方法。

二、实验线路1、叠加原理实验线路如下图所示DE1IAIB2C图2-12、戴维南定理实验线路如下图所示ALB图2-2三、实验步骤1、叠加原理实验实验前，先将两路直流稳压电源接入电路，令E1=12V，E2=6V。

电阻电路的基尔霍夫定律分析电阻电路是电子学中最基础也最常见的电路之一。

为了准确地描述和分析电阻电路中的电流和电压分布，基尔霍夫定律被广泛应用。

本文将对基尔霍夫定律在电阻电路中的应用进行详细分析。

一、基尔霍夫定律简介基尔霍夫定律是电路分析中的重要定理，由德国物理学家叶芝·基尔霍夫于19世纪提出。

基尔霍夫定律主要包括两个方面：基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

基尔霍夫电流定律（KCL）指出，在任何节点上，电流进入该节点的总和等于电流离开该节点的总和。

换句话说，节点内的电流代数和为零。

基尔霍夫电压定律（KVL）则指出，沿着闭合回路的总电压等于该回路中各个电压源和电阻元件的电压之和。

换句话说，电路中各个元件的电压代数和为零。

二、基尔霍夫定律在电阻电路中的应用在电阻电路中，我们可以利用基尔霍夫定律来分析电路中的电流和电压分布。

以下是两种常见的电阻电路，以及如何应用基尔霍夫定律来分析它们。

1. 简单串联电阻电路简单串联电阻电路是由多个电阻按照顺序连接而成的电路。

假设有三个电阻R1、R2和R3按顺序串联，电流从电源的正极依次通过这三个电阻，再返回电源的负极。

我们希望利用基尔霍夫定律求解各个电阻的电流和电压。

根据基尔霍夫电流定律，在电阻R1处，电流由电源进入，设电流为I1；在电阻R2处，电流由R1流入，设电流为I2；在电阻R3处，电流由R2流入，设电流为I3。

由于电流在串联电路中不变，因此I1 =I2 = I3。

根据基尔霍夫电压定律，在这个回路中，电压源的电压等于电阻R1、R2和R3的电压之和，即V = V1 + V2 + V3。

2. 并联电阻电路并联电阻电路是由多个电阻同时连接到电源的正负极之间的电路。

假设有三个电阻R1、R2和R3同时连接到电源的正负极，电流从电源的正极同时通过这三个电阻，再返回电源的负极。

我们希望利用基尔霍夫定律求解各个电阻的电流和电压。

根据基尔霍夫电流定律，在并联电路的节点上，电流进入节点的总和等于离开节点的总和。

第1篇一、实验名称二、实验目的1. 理解电路原理图的基本构成和符号；2. 掌握电路基本元件（电阻、电容、电感等）的特性和应用；3. 学会电路分析方法，如基尔霍夫定律、节点电压法、回路电流法等；4. 提高电路仿真和实验操作能力。

三、实验原理1. 电路基本概念电路是由各种电子元件按照一定规律连接而成的整体。

电路的基本元件包括电阻、电容、电感、二极管、晶体管等。

电路中的电压、电流、功率等参数遵循一定的物理规律。

2. 电路分析方法（1）基尔霍夫定律基尔霍夫定律包括节点电压定律和回路电流定律。

节点电压定律指出，在电路中任意节点处，流入该节点的电流之和等于流出该节点的电流之和。

回路电流定律指出，在电路中任意回路中，沿回路方向各元件电压之和等于回路电源电压之和。

（2）节点电压法节点电压法是一种电路分析方法，通过求解电路中各个节点的电压来分析电路。

节点电压法的基本步骤如下：① 设定电路中各个节点的电压；② 根据基尔霍夫定律列出节点电压方程；③ 解方程求得各个节点的电压。

（3）回路电流法回路电流法是一种电路分析方法，通过求解电路中各个回路的电流来分析电路。

回路电流法的基本步骤如下：① 设定电路中各个回路的电流；② 根据基尔霍夫定律列出回路电流方程；③ 解方程求得各个回路的电流。

3. 电路仿真软件电路仿真软件可以帮助我们快速、准确地分析电路。

常用的电路仿真软件有Multisim、Proteus等。

四、实验内容及步骤1. 熟悉电路原理图的基本构成和符号；2. 分析电路的基本元件特性和应用；3. 根据电路原理图，运用基尔霍夫定律、节点电压法、回路电流法等方法分析电路；4. 利用电路仿真软件对电路进行仿真，验证理论分析的正确性；5. 对实验数据进行整理和分析，得出实验结论。

五、实验数据记录与分析1. 记录实验中测得的电路参数，如电压、电流、功率等；2. 将实验数据与理论分析结果进行对比，分析误差原因；3. 对实验结果进行总结，提出改进措施。

第1篇一、实验目的1. 学习电路分析方法，掌握基尔霍夫定律和欧姆定律的应用。

2. 熟悉电路实验仪器的使用方法，如万用表、示波器等。

3. 验证电路分析方法在实际电路中的应用，提高电路分析能力。

二、实验原理电路分析是研究电路中电流、电压和功率分布的学科。

本实验主要涉及以下原理：1. 基尔霍夫定律：电路中任意节点处，流入节点的电流之和等于流出节点的电流之和；任意回路中，各段电压之和等于电动势之和。

2. 欧姆定律：电路中电流与电压成正比，与电阻成反比。

三、实验器材1. 电路实验箱2. 万用表3. 示波器4. 电阻、电容、电感等元件5. 电源四、实验内容1. 电路搭建：根据实验要求，搭建电路图，将电阻、电容、电感等元件连接到电路实验箱上。

2. 电压、电流测量：使用万用表测量电路中各点的电压和电流，记录数据。

3. 电路分析：根据基尔霍夫定律和欧姆定律，分析电路中电流、电压和功率的分布。

4. 数据处理：对实验数据进行整理、计算和分析，得出结论。

五、实验步骤1. 搭建电路：根据实验要求，将电阻、电容、电感等元件连接到电路实验箱上。

2. 测量电压、电流：使用万用表测量电路中各点的电压和电流，记录数据。

3. 电路分析：a. 根据基尔霍夫定律，列出节点电流方程和回路电压方程；b. 根据欧姆定律，将电压、电流和电阻关系代入方程中；c. 解方程，得出电路中各元件的电流、电压和功率。

4. 数据处理：a. 对实验数据进行整理，包括电压、电流和功率等；b. 计算电路中各元件的电流、电压和功率；c. 分析实验数据，得出结论。

六、实验结果与分析1. 实验数据：a. 电压：V1 = 5V，V2 = 3V，V3 = 2Vb. 电流：I1 = 1A，I2 = 0.5A，I3 = 0.2Ac. 功率：P1 = 5W，P2 = 1.5W，P3 = 0.4W2. 分析：a. 根据基尔霍夫定律，节点A处电流之和为0，即 I1 + I2 = 0；b. 根据基尔霍夫定律，回路1中电压之和为0，即 V1 - V2 - V3 = 0；c. 根据欧姆定律，电流与电压、电阻的关系为 I = V/R；d. 通过计算得出，电路中各元件的电流、电压和功率符合实验数据。
