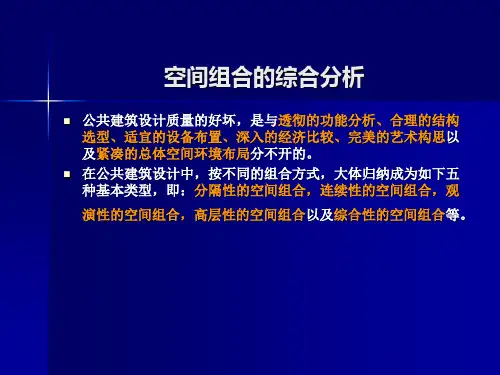

空间组合的综合分析

案例分析：
图示为北京国际俱乐部。空 间采用了以走道连接各使用 空间的组合形式，部分采用 了各空间互相穿套的组合形 式；部分则采用的是以辅助 空间环绕着大空间四周布置 的空间组合的形式，分不出 哪一种空间形式为主，哪一 种为辅。
案例分析：
图示为北京和平宾馆。所采 用的是以走道来连接各使用 房间的空间组合形式为主， 但同时又辅以套间式的组合 形式；底层和顶层的公共活 动部分，则是采用相互串联 的空间组合形式为主，但同 时又辅以走道式的组合形式。
这是一所六班幼儿园，我们从平面上 可以看出，它将活动、卧室、衣帽间、盥 洗间、厕所组合成一个班，一层和二层各 有这样的单元3个。
把医务室、隔离室、洗衣房等后勤用 房也集中组合在一起形成一个单元。
不仅在平面上是单元式，整个幼儿园间。
特点：主体房间使用人数多、面积大、层高大，辅助房间与大厅相比， 尺寸大小悬殊，长布置在大厅周围并与主体房间保持一定的联系。
江苏省体育馆
案例分析
长方形平面，附属房间 门厅、休息厅、运动员 活动房间等设在观众座 席下，并沿比赛厅四周 布置，观众可通过八条 通道迅速疏散。
重庆体育馆
混合式：以某一种空间组合形式为主，但同时还必 须辅以其他类型的空间组合形式。
特点：布局合理，主次分明，脉络清晰。 适用建筑类型：绝大多数建筑。
房间的安静和不受干扰。
分类：内廊式、外廊式、两侧设置走道 适用建筑类型：单身宿舍、办公楼、医院、学校、疗养院
内廊式：沿走道两侧安排适用用房
优点：走道使用率高、平面紧凑。
缺点：部分房间朝向较差，通风条件 较差，走道较暗
规范：高层民用建筑设计防火规范
GB 50045-2005

中小学校设计规范GB

公共建筑设计原理复习纲要序言1.公共建筑:人们进展社会活动不可缺少的环境和场所。

2.公共建筑的分类:居住建筑，工业建筑，公共建筑。

3.公共建筑的类型：医疗，文教，办公，商业，体育，交通，邮电，展览，演出，纪念建筑。

第一章公共建筑的总体环境布局1.公共建筑及总体环境的关系：相互联系，相互延伸，相互惨途，相互补充，使之构成一个整体统一而又和谐完整的空间。

2.创造室外空间环境考虑两方面问题：内在因素：建筑本身的功能、经济以及美观问题外在因素：城市规划、周围环境、地段状况等3.室外环境空间的组成局部：1〕建筑群体2〕广场道路3〕绿化设施4〕雕塑壁画5〕建筑小品6〕灯光造型的艺术效果4.环境布局的最终目的：满足人们的生活、工作、学习方面的要求以及精神方面的要求5.室外环境的空间及场所：1〕集散广场2〕活动场所3〕停车场所6.总体环境布局的空间及环境的关系：空间是主要的，环境应及空间相结合，其最终目的通过考虑自然环境及人工环境的组合做到两者相互依从，成为不可分割的整体，满足人们的生活，学习，工作及精神方面的需要。

7.公共建筑出入口及区间道路设置举例并说明其处理手法：一般公共建筑总平面的出入口应安排在所临的干道上，并及主体建筑出入口有比拟方便的联系；有些公共建筑所处的地段并不及干道相临，这时要考虑出入口及附近的干道有比拟方便的联系，给人流活动创造通畅的条件；还有一些公共建筑所处的地段，面临几个方面的干道，这就需要对人流的主要来向进展分析，把地段的出入口放在人流较多的部位上，而其他方向应根据需要设置次要的出入口。

8.公共建筑空间环境设计包括：1〕利用环境2)改造环境3)创造环境.利用环境：考虑建筑本身的根底上，运用周围自然环境景观的特点，使室外环境空间有机的联系。

例:北京和平宾馆，日本长岗音乐剧场。

改造环境：保存有利因素的根底上，着力改造原有环境中的不利因素，以适应环境设计的需求。

创造环境：为了表现一定的设计意图，人为的创造建筑周围的空间环境，使室外空间环境臻于完美。

2 平面组合的形式
建筑由于使用功能不同，房间之间的相互关系也不同。 平面组合是根据使用功能特点及交通路线的组织，将不 同房间组合起来。平面组合大致可以归纳为如下几种形 式：
• （1）走道式组合
走道式组合的特点是使用房间与交通联系部分明确分 开，各房间沿走道（走廊）一侧或两侧并列布置，房间 门直接开向走道，通过走道相互联系；各房间基本上不 被交通穿越，能较好地保持相对独立性；走道式组合的 优点是：各房间有直接的天然采光和通风，结构简单， 施工方便等。这种形式建筑特别适用于房间面积不大、 数量较多的重复空间组合，如学校、宿舍、医院、旅馆 等。
第二层人数不超过 30人
第二篇建筑设计空间构成及组合
4 电梯、扶梯、坡道设计
A 电梯
电梯按其使用性质可分为乘客电梯、载货电梯、 消防电梯、客货两用电梯、杂物梯等几类。
电梯的布置形式一般有单面式和对面式
B 扶梯
自动扶梯是一种在一定方向上能大量、连续输
送流动客流的装置。除了提供乘客一种既方便又
舒适的上下楼层间的运输工具外，自动扶梯还可
厨房设计应有良好的采光和通风条件；尽量利 用厨房的有效空间布置足够的贮藏设施，如壁龛、 吊柜等；厨房的墙面、地面应考虑防水、便于清 洁；室内布置应符合操作流程，并保证必要的操 作空间，为使用方便、提高效率、节约时间创造 条件。
PPT文档演模板
第二篇建筑设计空间构成及组合
厨房的布置形式有单排、双排、L形、U形等几种
A 家具或设备所占面积；
B 人在室内的使用活动面积（包括使用 家具及设备时，近旁所需面积）；
C 房间内部的交通面积。
PPT文档演模板
第二篇建筑设计空间构成及组合
部分民用建筑房间面积定额参考指标

“一”形
①
矶崎新岗之山美术馆
为了避免一字型参观流线单一乏味，他在展厅与展厅之间设 置庭院，避免了串联式布局的单调。
② “J”形
上海鲁迅美术馆
这个美术馆的游览 路线就是 ] 型，展 厅布置在一侧而附 属的房间布置在另 一侧 三面围合而 成的共享庭院。
③ “口” 形
平面图 其建筑 功能围绕一 “口”字形中 庭布置，方向 单一，简洁明 确。
在中间的大空间中，观众席 环绕著舞台，构成了综合 大厅的空间组合形式。
谢谢观看 THANKS
公共建筑设计原理
——连续性的空间组 合
连续性的空间组合
1
串联的空间组合形式
2 4
放射的空间组合形式
3
5
串联兼通道的空间组合形式
兼有放射和串联的空间组合形式
综合性大厅的空间组合形式
串联的空间组合形式分类
“一”型的布局形式 “ ] ”型的布局形式
“口”型的布局形式
“口口”型的布局形式
串联空间组合的几种形式
该图为内部的陈列空间，走道尽端为联系各功能房间的交通枢纽
串联兼通道的空间组合形式
ቤተ መጻሕፍቲ ባይዱ
布局方式的特点： 各陈列空间即可直接 贯穿连通，又可经过 通道联系各个陈列空
间。
北京革命历史博物馆
展览空间 走道
深圳博物馆 一层平面
贯通的陈列空间 走道的连通
此方案为 典型的串 联兼通道 的空间组 合形式
放射兼串联的空间组合形式
放射的空间组合形式

布局特点：将陈列空间围绕放射状的交通枢纽进行组合， 交通枢纽空间形成了联系各展厅的中心。空间形式仍呈现出 一定的联系性。
根据中心枢纽的使用性质可分为：
