常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。
表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。
2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。
弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。
钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。
4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。
5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。
弯头理论重量表三通理论重量表异径接头理论重量表1 对焊管件1.2 对焊90°短半径弯头 BW 90°S/R ELBOW以上数据由武汉斯意诚贸易有限公司提供！1.3 对焊等径三通 BW STRAIGHT TEE以上数据由武汉斯意诚贸易有限公司提供！1.4 对焊异径管 BW REDUCER以上数据由武汉斯意诚贸易有限公司提供！1.5 对焊管帽 BW CAP以上数据由武汉斯意诚贸易有限公司提供！1.6 翻边短节 LAP JOINT STUB EDN以上数据由武汉斯意诚贸易有限公司提供！2 承插焊和螺纹管件以上数据由武汉斯意诚贸易有限公司提供！2.2 承插焊45°弯头 SW 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！2.3 承插焊三通 SW TEE以上数据由武汉斯意诚贸易有限公司提供！2.4 承插焊四通 SW CROSS以上数据由武汉斯意诚贸易有限公司提供！2.5 承插焊双承口管箍 SW COUPLING以上数据由武汉斯意诚贸易有限公司提供！2.6 承插焊管帽 SW CAP以上数据由武汉斯意诚贸易有限公司提供！2.7 承插焊和螺纹活接头 SW & THD UNION以上数据由武汉斯意诚贸易有限公司提供！2.8 螺纹90°弯头 THD 90°ELBOW以上数据由武汉斯意诚贸易有限公司提供！2.9 螺纹45°弯头 THD 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！2.11 螺纹双接口管箍 THD COUPLING以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！2.13 螺纹管塞 SQUARE HEAD PLUG & HEX HEAD PLUG & ROUND HEAD BUSHING以上数据由武汉斯意诚贸易有限公司提供！2.14 螺纹接头 HEX HEAD BUSHING & FLUSH BUSHING以上数据由武汉斯意诚贸易有限公司提供！2.15 六角头双丝头 HEXAGONAL NIPPLE以上数据由武汉斯意诚贸易有限公司提供！2.16 螺纹短节 NIPPLE以上数据由武汉斯意诚贸易有限公司提供！2.17 缩径管 SWAGED NIPPLE以上数据由武汉斯意诚贸易有限公司提供！3 支管座以上数据由武汉斯意诚贸易有限公司提供！3.2 承插焊和螺纹支管座 OLET OF SW & THD以上数据由武汉斯意诚贸易有限公司提供！3.3 对焊斜支管座/弯头支管座 BW LATROLET & BW ELBOLET3.4 承插焊和螺纹斜支管座/弯头支管座 SW/THD LATROLET & ELBOLET以上数据由武汉斯意诚贸易有限公司提供！3.5薄壁支管座 SCH5S/10S PIPET以上数据由武汉斯意诚贸易有限公司提供！附录A钢管的壁厚和每米重量A1 碳钢,合金钢管的壁厚 (ASME B36.10M)以上数据由武汉斯意诚贸易有限公司提供！A2 碳钢,合金钢管的每米重量 (ASME B36.10M)以上数据由武汉斯意诚贸易有限公司提供！A3 不锈钢管的壁厚和每米重量(ASME B36.19M)以上数据由武汉斯意诚贸易有限公司提供！。
钢制三通重量计算1 本表的管件重量依据ASME ASME 等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。
表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。
2 90°弯头重量计算公式：W=*10-6R(D2-d2)式中：W —90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。
弯头重量公式中采用碳钢比重，即dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
3 钢管重量计算公式：W=(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。
钢管重量公式中采用碳钢比重，即dm3计算；奥氏体不锈钢管的重量为上式重量的倍。
4 对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。
5 本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

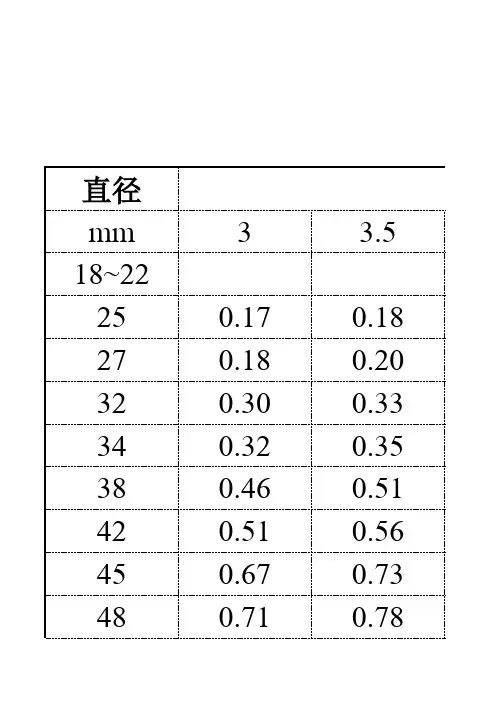

弯头理论重量表。
弯头三通得重量计算方法(外径－壁厚)*壁厚*0、02466(此为材料密度)＝每米材料得重量。
结果再*三通得下料长度就就是三通得重量,弯头也就是一样得算法。
或者这样算也可以0、02466*(S+1、5)(D-S-1、5)(3C-D/2)/1000C为主管长度D为外径S为壁厚或者90°弯头计算公式; 0、0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm弯头现在国际通用得标准就是美国得国家标准ANSIB16、9与16、28。
该标准得外径尺寸范围就是1/2”~80”,一般24”以内得都就是用无缝钢管为原材料,26”到80”得都就是用钢板冲压以后再焊接。
壁厚最大可达60mm,最小到1、24mm。
钢种用得最多得就是碳素钢(20＃)、合金钢与不锈钢,共24个钢种。
锅炉上用得CrM°钢像15Cr,用量比较大。
三通,外径范围在2、5”－60”,从26”－60”为焊接三通。
壁厚28－60mm。
大小头规格范围,常规上先说大头规格,再说小头规格,大头最小0、75”,小头最小0、5”,大头最大60”,小头最大48”,20－60”为焊接得,壁厚2、8－4、5mm。
下面我来讲一下弯头得分类方法,按它得曲率半径来分,可分为长半径弯头与短半径弯头。
长半径弯头指它得曲率半径等于1、5倍得管子外径,即R＝1、5D。
短半径弯头指它得曲率半径等于管子外径,即R＝D。
式中得D为弯头直径,R为曲率半径。
若按压力等级来分,大约有十七种,与美国得管子标准就是相同得,有:Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS,其中最常用得就是STD与XS两种。
按弯头得角度分,有45°弯头,有90°弯头与180°弯头。
