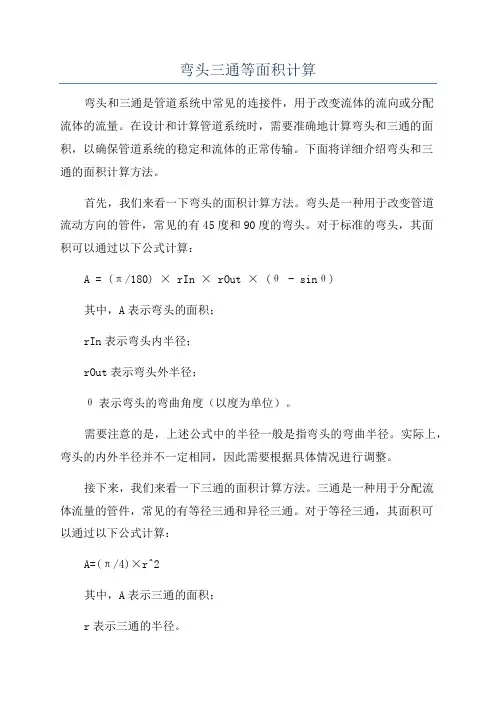

弯头三通有效计算

弯头三通等面积计算弯头和三通是管道系统中常见的连接件，用于改变流体的流向或分配流体的流量。

在设计和计算管道系统时，需要准确地计算弯头和三通的面积，以确保管道系统的稳定和流体的正常传输。

下面将详细介绍弯头和三通的面积计算方法。

首先，我们来看一下弯头的面积计算方法。

弯头是一种用于改变管道流动方向的管件，常见的有45度和90度的弯头。

对于标准的弯头，其面积可以通过以下公式计算：A = (π/180) × rIn × rOut × (θ - sinθ)其中，A表示弯头的面积；rIn表示弯头内半径；rOut表示弯头外半径；θ表示弯头的弯曲角度（以度为单位）。

需要注意的是，上述公式中的半径一般是指弯头的弯曲半径。

实际上，弯头的内外半径并不一定相同，因此需要根据具体情况进行调整。

接下来，我们来看一下三通的面积计算方法。

三通是一种用于分配流体流量的管件，常见的有等径三通和异径三通。

对于等径三通，其面积可以通过以下公式计算：A=(π/4)×r^2其中，A表示三通的面积；r表示三通的半径。

对于异径三通，其面积计算稍微复杂一些。

一种常见的计算方法是按照两端接口直径的加权均值来计算三通的面积。

具体计算步骤如下：1.计算两端接口直径的加权均值。

即根据两端直径的比例计算出一个加权因子，然后将两端直径与加权因子相乘，得到加权均值。

2.根据加权均值计算异径三通的半径。

将加权均值除以2，再开平方，得到异径三通的半径。

3.根据异径三通的半径，使用上述等径三通的公式计算异径三通的面积。

需要注意的是，计算异径三通的面积时，所使用的半径是将两端直径进行加权均值后得到的半径。

综上所述，弯头和三通的面积计算中都需要用到圆的面积公式，而对于异径三通还需要额外的加权均值计算。

在实际应用中，还需要根据具体的管道系统设计和流体参数进行调整和计算，以确保最终的结果准确而可靠。

不锈钢弯头、变径和三通的重量计算下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!不锈钢弯头、变径和三通的重量计算在工业和建筑领域中，不锈钢管件是一种常见的材料，用于管道系统的连接和布局。

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME ASME 等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3 钢管重量计算公式：W=(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即dm3计算；奥氏体不锈钢管的重量为上式重量的倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表三通理论重量表异径接头理论重量表1 对焊管件对焊90°短半径弯头 BW 90°S/R ELBOW以上数据由武汉斯意诚贸易有限公司提供！对焊等径三通 BW STRAIGHT TEE以上数据由武汉斯意诚贸易有限公司提供！对焊异径管 BW REDUCER以上数据由武汉斯意诚贸易有限公司提供！对焊管帽 BW CAP以上数据由武汉斯意诚贸易有限公司提供！翻边短节 LAP JOINT STUB EDN以上数据由武汉斯意诚贸易有限公司提供！2 承插焊和螺纹管件以上数据由武汉斯意诚贸易有限公司提供！承插焊45°弯头 SW 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！承插焊三通 SW TEE以上数据由武汉斯意诚贸易有限公司提供！承插焊四通 SW CROSS以上数据由武汉斯意诚贸易有限公司提供！承插焊双承口管箍 SW COUPLING以上数据由武汉斯意诚贸易有限公司提供！承插焊管帽 SW CAP以上数据由武汉斯意诚贸易有限公司提供！承插焊和螺纹活接头 SW & THD UNION以上数据由武汉斯意诚贸易有限公司提供！螺纹90°弯头 THD 90°ELBOW以上数据由武汉斯意诚贸易有限公司提供！螺纹45°弯头 THD 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！螺纹双接口管箍 THD COUPLING以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！螺纹管塞 SQUARE HEAD PLUG & HEX HEAD PLUG & ROUND HEAD BUSHING以上数据由武汉斯意诚贸易有限公司提供！螺纹接头 HEX HEAD BUSHING & FLUSH BUSHING以上数据由武汉斯意诚贸易有限公司提供！六角头双丝头 HEXAGONAL NIPPLE以上数据由武汉斯意诚贸易有限公司提供！螺纹短节 NIPPLE以上数据由武汉斯意诚贸易有限公司提供！缩径管 SWAGED NIPPLE以上数据由武汉斯意诚贸易有限公司提供！3 支管座以上数据由武汉斯意诚贸易有限公司提供！承插焊和螺纹支管座 OLET OF SW & THD以上数据由武汉斯意诚贸易有限公司提供！对焊斜支管座/弯头支管座 BW LATROLET & BW ELBOLET承插焊和螺纹斜支管座/弯头支管座 SW/THD LATROLET & ELBOLET以上数据由武汉斯意诚贸易有限公司提供！3.5薄壁支管座 SCH5S/10S PIPET以上数据由武汉斯意诚贸易有限公司提供！附录A钢管的壁厚和每米重量A1 碳钢,合金钢管的壁厚 (ASME以上数据由武汉斯意诚贸易有限公司提供！A2 碳钢,合金钢管的每米重量 (ASME以上数据由武汉斯意诚贸易有限公司提供！A3 不锈钢管的壁厚和每米重量(ASME以上数据由武汉斯意诚贸易有限公司提供！。

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表2012年09月01日更新发布:直径 壁厚(mm)mm33.544.555.566.578910111213 14 15 16 17 18 19 20 22 24 25 26 28 3018~220.06 0.07 0.07 0.09 0.10 - - - - - - - - - 说明:1、180°弯头按2倍计算,45°弯头按1/2计算;2、R=1.0DN 的弯头按2/3计算;3、表中未列出壁厚的重量,可取之相近的两个重量计算的平均值;4、90°弯头计算公式:0.0387*S(D-S)R/1000式中： S=壁厚（mm ）、D=外径（mm ）、R=弯曲半径（mm ）25 0.10 0.11 0.12 0.14 0.15 0.16 0.17 - - - - - - - 27 0.11 0.12 0.14 0.15 0.16 0.17 0.18 - - - - - - - 32 0.13 0.15 0.16 0.18 0.20 0.21 0.23 0.24 - - - - - - 34 0.14 0.15 0.18 0.20 0.21 0.23 0.25 0.26 - - - - - - 38 0.20 0.22 0.25 0.28 0.31 0.33 0.36 0.38 0.40 - - - - - 42 0.22 0.25 0.28 0.31 0.34 0.37 0.40 0.42 0.46 - - - - - 45 0.29 0.34 0.38 0.42 0.46 0.50 0.54 0.58 0.62 0.69 - - - - 48 0.31 0.36 0.41 0.45 0.50 0.54 0.59 0.63 0.69 0.72 - - - - 51 0.33 0.39 0.44 0.49 0.53 0.58 0.63 0.67 0.72 0.80 - - - - 57 0.48 0.54 0.62 0.70 0.76 0.83 0.90 0.98 1.02 1.15 1.27 1.38 - - 60 0.50 0.58 0.66 0.73 0.81 0.88 0.95 1.02 1.09 1.22 1.35 1.47 - - 73 0.80 0.92 1.05 1.17 1.29 1.41 1.53 1.64 1.75 1.97 2.19 2.39 2.59 2.78 壁厚(mm)76 0.82 0.96 1.09 1.22 1.34 1.47 1.61 1.74 1.83 2.06 2.29 2.50 2.71 2.91 131415161718192022242526283089 1.20 1.39 1.57 1.77 1.95 2.13 2.31 2.49 2.65 3.01 3.34 3.67 3.99 4.29 - - - - - - - - - - - - - - 108 1.85 2.15 2.45 2.74 3.03 3.32 3.60 3.88 4.16 4.71 5.24 5.76 6.28 6.78 7.26 7.74 - - - - - - - - - - - - 114 1.96 2.28 2.59 2.90 3.21 3.51 3.81 4.11 4.41 4.99 5.56 6.12 6.66 7.20 7.72 8.24 - - - - - - - - - - - - 127 2.74 3.18 3.62 4.06 4.49 4.92 5.34 5.76 6.18 7.00 7.81 8.60 9.39 10.2 10.9 11.6 12.4 13.1 13.8 14.4 - - - - - - - - 133 2.87 3.33 3.80 4.25 4.71 5.16 5.61 6.05 6.49 7.36 8.34 9.05 9.87 10.7 11.5 12.1 13.0 13.8 14.5 15.2 - - - - - - - - 1403.023.514.004.494.975.645.916.386.857.778.679.5610.411.312.113.013.814.615.416.2--------159- - 5.49 6.16 6.82 7.48 8.14 8.78 9.43 10.7 12.0 13.2 14.4 15.6 16.8 18.0 19.1 20.3 21.4 22.5 23.6 24.6 26.7 - - - - - 168- - 5.81 6.52 7.22 7.92 8.61 9.30 9.99 11.3 12.7 14.0 15.3 16.6 17.9 19.1 20.3 21.6 22.7 23.9 25.1 26.2 28.5 - - - - - 219- - - - 12.6 13.9 15.1 16.3 17.5 20.0 22.3 24.7 27.0 29.3 31.6 33.9 36.1 38.3 40.5 42.7 44.9 47.0 51.2 56.3 58.3 62.1 65.9 273- - - - 19.8 21.7 23.6 25.5 27.5 31.3 35.0 38.8 42.5 46.2 49.9 53.5 56.1 60.7 64.2 67.7 71.2 74.6 81.5 88.1 91.5 94.7 101 108 325- - - - 28.3 31.1 33.9 36.6 39.4 44.9 50.3 55.7 61.1 66.4 71.7 77.0 82.2 87.4 92.6 97.7 103 108 118 128 133 138 147 157 355- - - - 36.1 39.7 43.2 46.7 50.3 57.3 64.3 71.2 78.1 84.9 91.7 98.5 105 112 119 125 132 138 151 164 170 177 189 201 377- - - - 38.4 42.2 45.9 49.7 53.4 60.9 68.3 75.7 83.1 90.4 97.6 105 112 119 126 133 140 147 161 175 182 188 202 216 406- - - - 47.3 52.0 56.7 61.3 65.9 75.2 84.3 93.5 103 112 121 130 139 148 156 165 174 182 199 217 225 233 250 266 426- - - - 49.7 54.5 59.5 64.4 69.2 78.9 88.6 98.2 108 117 127 136 146 155 164 173 183 192 210 228 237 246 263 281 457- - - - - - - - 83.6 95.4 107 119 130 142 153 165 176 187 199 210 221 232 254 276 287 298 319 340 480- - - - - - - - 87.9 100 113 125 137 149 161 173 185 197 209 221 233 244 267 290 302 313 336 358 508- - - - - - - - 103 118 132 147 161 176 190 204 218 232 246 260 274 288 315 343 356 370 396 423 529- - - - - - - - 108 123 138 153 168 183 198 213 227 242 257 271 286 300 329 357 372 386 414 441 610- - - - - - - - 150 171 192 212 233 254 275 295 316 336 357 377 397 417 458 498 517 537 576 615 630- - - - - - - - 154 176 198 220 241 262 284 305 326 348 369 390 411 432 473 514 535 555 596 637 660- - - - - - - - 175 200 225 249 274 298 323 347 371 395 419 443 467 491 538 585 609 632 679 725 711- - - - - - - - 203 232 261 289 318 346 375 403 431 459 487 515 543 571 626 681 708 735 790 844 720- - - - - - - - 206 235 264 293 322 350 380 408 437 465 493 522 550 578 634 690 717 745 800 855 762- - - - - - - - 234 267 300 333 365 398 431 463 496 528 560 592 624 656 720 783 815 846 909 971 813- - - - - - - - 266 304 341 379 416 453 491 528 565 602 638 675 712 748 821 893 929 965 1037 1108 820- - - - - - - - 269 306 344 382 420 457 495 532 570 607 644 681 718 755 828 901 938 974 1046 1118 864- - - - - - - - 301 343 386 428 470 512 554 596 638 680 722 763 805 846 928 1010 1051 1092 1173 1254 914- - - - - - - - 385 385 480 480 575 575 669 669 763 763 856 856 949 949 10421134 1226 1226 1317 1408 以上数据由武汉斯意诚贸易有限公司提供！三通理论重量表2012年09月01日更新发布:直径 壁厚(mm)mm33.544.555.566.578910111213 14 15 16 17 18 19 20 22 24 25 26 28 3018~220.06 0.07 0.07 0.09 0.10- - - - - - - - - 说明:1、表中所列重量均为等径三通重量; 1.1、二级变径均为0.94计算； 1.2、三级变径均为0.91计算； 1.3、四级变径均为0.89计算； 2、三通计算公式:0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000式中： S=壁厚（mm ）、D=外径（mm ）、C=三通主管长度（mm ）所有三通重量均为理论重量，仅供参考。

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W —90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3 钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T — 表中同一公称通径已列出壁厚的产品壁厚值，mm 。

5 本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表2012年09月01日更新发布: 直径壁厚(mm)mm33.544.555.566.5789101112131415161718192022242526283018~22 0.06 0.07 0.07 0.09 0.10 - - - - - - - - -说明:1、180°弯头按2倍计算,45°弯头按1/2计算;2、R=1.0DN 的弯头按2/3计算;3、表中未列出壁厚的重量,可取之相近的两个重量计算的平均值;25 0.10 0.11 0.12 0.14 0.15 0.16 0.17 - - - - - - -27 0.11 0.12 0.14 0.15 0.16 0.17 0.18 - - - - - - -32 0.13 0.15 0.16 0.18 0.20 0.21 0.23 0.24 - - - - - -340.14 0.15 0.18 0.20 0.21 0.23 0.25 0.26 - - - - - -38 0.20 0.22 0.25 0.28 0.31 0.33 0.36 0.38 0.40 - - - - -4、90°弯头计算公式:0.0387*S(D-S)R/1000式中： S=壁厚（mm ）、D=外径（mm ）、R=弯曲半径（mm ）42 0.22 0.25 0.28 0.31 0.34 0.37 0.40 0.42 0.46 - - - - -45 0.29 0.34 0.38 0.42 0.46 0.50 0.54 0.58 0.62 0.69 - - - -48 0.31 0.36 0.41 0.45 0.50 0.54 0.59 0.63 0.69 0.72 - - - -51 0.33 0.39 0.44 0.49 0.53 0.58 0.63 0.67 0.72 0.80 - - - -57 0.48 0.54 0.62 0.70 0.76 0.83 0.90 0.98 1.02 1.15 1.27 1.38 - -60 0.50 0.58 0.66 0.73 0.81 0.88 0.95 1.02 1.09 1.22 1.35 1.47 - -73 0.80 0.92 1.05 1.17 1.29 1.41 1.53 1.64 1.75 1.97 2.19 2.39 2.59 2.78壁厚(mm)76 0.82 0.96 1.09 1.22 1.34 1.47 1.61 1.74 1.83 2.06 2.29 2.50 2.71 2.91131415161718192022242526283089 1.20 1.39 1.57 1.77 1.95 2.13 2.31 2.49 2.65 3.01 3.34 3.67 3.99 4.29 - - - - - - - - - - - - - -108 1.85 2.15 2.45 2.74 3.03 3.32 3.60 3.88 4.16 4.71 5.24 5.76 6.28 6.78 7.26 7.74 - - - - - - - - - - - -114 1.96 2.28 2.59 2.90 3.21 3.51 3.81 4.11 4.41 4.99 5.56 6.12 6.66 7.20 7.72 8.24 - - - - - - - - - - - -1272.743.18 3.624.06 4.49 4.925.34 5.766.187.00 7.818.609.39 10.2 10.9 11.6 12.4 13.1 13.8 14.4 - - - - - - - -133 2.87 3.33 3.80 4.25 4.71 5.16 5.61 6.05 6.49 7.36 8.34 9.05 9.87 10.7 11.5 12.1 13.0 13.8 14.5 15.2 - - - - - - - - 140 3.02 3.51 4.00 4.49 4.97 5.64 5.91 6.38 6.85 7.77 8.67 9.56 10.4 11.3 12.1 13.0 13.8 14.6 15.4 16.2 - - - - - - - - 159- - 5.49 6.16 6.82 7.48 8.14 8.78 9.43 10.7 12.0 13.2 14.4 15.6 16.8 18.0 19.1 20.3 21.4 22.5 23.6 24.6 26.7 - - - - - 168- - 5.81 6.52 7.22 7.92 8.61 9.30 9.99 11.3 12.7 14.0 15.3 16.6 17.9 19.1 20.3 21.6 22.7 23.9 25.1 26.2 28.5 - - - - - 219- - - - 12.6 13.9 15.1 16.3 17.5 20.0 22.3 24.7 27.0 29.3 31.6 33.9 36.1 38.3 40.5 42.7 44.9 47.0 51.2 56.3 58.3 62.1 65.9 273- - - - 19.8 21.7 23.6 25.5 27.5 31.3 35.0 38.8 42.5 46.2 49.9 53.5 56.1 60.7 64.2 67.7 71.2 74.6 81.5 88.1 91.5 94.7 101 108 325- - - - 28.3 31.1 33.9 36.6 39.4 44.9 50.3 55.7 61.1 66.4 71.7 77.0 82.2 87.4 92.6 97.7 103 108 118 128 133 138 147 157 355- - - - 36.1 39.7 43.2 46.7 50.3 57.3 64.3 71.2 78.1 84.9 91.7 98.5 105 112 119 125 132 138 151 164 170 177 189 201 377- - - - 38.4 42.2 45.9 49.7 53.4 60.9 68.3 75.7 83.1 90.4 97.6 105 112 119 126 133 140 147 161 175 182 188 202 216 406- - - - 47.3 52.0 56.7 61.3 65.9 75.2 84.3 93.5 103 112 121 130 139 148 156 165 174 182 199 217 225 233 250 266 426- - - - 49.7 54.5 59.5 64.4 69.2 78.9 88.6 98.2 108 117 127 136 146 155 164 173 183 192 210 228 237 246 263 281 457- - - - - - - - 83.6 95.4 107 119 130 142 153 165 176 187 199 210 221 232 254 276 287 298 319 340 480- - - - - - - - 87.9 100 113 125 137 149 161 173 185 197 209 221 233 244 267 290 302 313 336 358508- - - - - - - - 103 118 132 147 161 176 190 204 218 232 246 260 274 288 315 343 356 370 396 423 529- - - - - - - - 108 123 138 153 168 183 198 213 227 242 257 271 286 300 329 357 372 386 414 441 610- - - - - - - - 150 171 192 212 233 254 275 295 316 336 357 377 397 417 458 498 517 537 576 615 630- - - - - - - - 154 176 198 220 241 262 284 305 326 348 369 390 411 432 473 514 535 555 596 637 660- - - - - - - - 175 200 225 249 274 298 323 347 371 395 419 443 467 491 538 585 609 632 679 725 711- - - - - - - - 203 232 261 289 318 346 375 403 431 459 487 515 543 571 626 681 708 735 790 844 720- - - - - - - - 206 235 264 293 322 350 380 408 437 465 493 522 550 578 634 690 717 745 800 855 762- - - - - - - - 234 267 300 333 365 398 431 463 496 528 560 592 624 656 720 783 815 846 909 971 813- - - - - - - - 266 304 341 379 416 453 491 528 565 602 638 675 712 748 821 893 929 965 1037 1108 820- - - - - - - - 269 306 344 382 420 457 495 532 570 607 644 681 718 755 828 901 938 974 1046 1118 864- - - - - - - - 301 343 386 428 470 512 554 596 638 680 722 763 805 846 928 1010 1051 1092 1173 1254 914- - - - - - - - 385 385 480 480 575 575 669 669 763 763 856 856 949 949 10421134 1226 1226 1317 1408 以上数据由武汉斯意诚贸易有限公司提供！三通理论重量表2012年09月01日更新发布: 直径壁厚(mm)mm33.544.555.566.5789101112131415161718192022242526283018~22 0.06 0.07 0.07 0.09 0.10 - - - - - - - - -说明:1、表中所列重量均为等径三通重量; 1.1、二级变径均为0.94计算； 1.2、三级变径均为0.91计算； 1.3、四级变径均为0.89计算； 2、三通计算公式:0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/100025 0.170.180.200.210.22----- - - - -27 0.180.200.210.230.24----- - - - -32 0.300.330.350.380.400.420.44--- - - - -34 0.320.350.370.400.430.450.48--- - - - -38 0.460.510.550.590.630.670.71--- - - - -420.510.560.610.660.700.740.780.830.86- - - - -45 0.670.730.800.860.920.971.031.081.14- - - - -式中： S=壁厚（mm ）、D=外径（mm ）、C=三通主管长度（mm ）所有三通重量均为理论重量，仅供参考。

管件计算公式一、管件计算公式的基本原理管道系统中的管件包括弯头、三通、四通、偏心偏心锥形管等各种形式，它们的主要作用是改变流体的流向和流速。

在管道系统的设计和施工过程中，需要对管件进行流量、压力损失等参数的计算，以保证系统的正常运行和安全性。

管件计算公式的基本原理是根据流体力学理论和实验数据，通过数学建模和统计分析，推导出与管件相关的流量、速度、压力损失等参数之间的关系。

这些公式通常基于一些假设和简化条件，所以在实际应用中需要根据具体情况进行修正和调整。

1. 弯头的流量计算公式弯头是常见的管件之一，它主要用于改变流体的流向。

弯头的流量计算公式一般基于雷诺数和弯头的几何参数，通过实验和统计分析得出。

常用的弯头流量计算公式有：- 等半径弯头的流量计算公式：Q = K × A × V，其中Q为弯头的流量，K为弯头系数，A为弯头截面积，V为流速。

- 不等半径弯头的流量计算公式：Q = K × A1 × V1 = K × A2 × V2，其中A1和A2分别为弯头两端的截面积，V1和V2分别为弯头两端的流速。

2. 三通的流量计算公式三通是管道系统中常用的分支管件，它主要用于分流或合流流体。

三通的流量计算公式一般基于连续方程和动量方程，通过数学推导得出。

常用的三通流量计算公式有：- 等径三通的流量计算公式：Q = K × A × V，其中Q为三通的流量，K为三通系数，A为三通截面积，V为流速。

- 不等径三通的流量计算公式：Q1 = K × A1 × V1，Q2 = K × A2 × V2，其中Q1和Q2分别为三通两个分支的流量，A1和A2分别为三通两个分支的截面积，V1和V2分别为三通两个分支的流速。

3. 四通的流量计算公式四通是管道系统中常用的分支管件，它主要用于分流或合流流体。

四通的流量计算公式一般基于连续方程和动量方程，通过数学推导得出。

弯头三通等面积计算弯头和三通是管道系统中常用的连接件，它们在管道布置过程中起到转向和分支的作用。

在进行管道设计和计算时，确定弯头和三通的面积是非常重要的一步。

本文将详细介绍弯头和三通的面积计算方法。

1.弯头的面积计算方法：弯头是一种将流体从一个方向转到另一个方向的管件，通常有不同的弯头类型，如弯头的弯曲角度（90度、45度等）和弯管半径等。

弯头的面积计算方法如下：-对于弯头的内径（Di）小于或等于管道的内径（Dp）的情况，弯头的面积可以通过以下公式计算：A=0.7854*(Dp^2-Di^2)-对于弯头的内径大于管道的内径的情况，弯头的面积可以通过以下公式计算：A=0.7854*(Dp^2-Di^2)+(Di^2-(Dp-2*R)^2)*θ/360其中，A为弯头的面积，Dp为管道的内径，Di为弯头的内径，R为弯管的半径，θ为弯头的弯曲角度。

2.三通的面积计算方法：三通是用于分支管道的管件，通常有等径三通和异径三通两种类型。

三通的面积计算方法如下：-对于等径三通，面积可以通过以下公式计算：A=0.7854*(D^2+D^2)-对于异径三通，面积计算相对复杂。

具体计算方法如下：首先，计算三通的直径差值（D1-D2），然后根据直径差值选择适合的计算公式。

-如果直径差值小于等于0.3m，利用下述公式计算面积：A=0.7854*(D1^2+D2^2)-如果直径差值大于0.3mA=0.7854*D1^2+0.5*(D1^2-(D1-D2)^2)*θ/180其中，A为三通的面积，D为管道的直径，D1和D2为三通分支管道的直径，θ为三通的分支角度。

需要注意的是，上述计算公式中的所有直径和半径都需要保持相同的单位。

总结：管道系统中的弯头和三通都是常用的连接件，其面积的计算对于确保管道系统的正常运行非常重要。

在进行面积计算时，需要考虑管道和弯头/三通的内径、半径以及弯曲角度等因素。

使用上述计算公式，可以准确计算弯头和三通的面积，并根据计算结果来选择适当的管件尺寸。

.常用管件产品重量 / 体积表使用说明1本表的管件重量依照等有关规使用的外径和壁厚进行计算，计算中适合考虑了工艺选料和制造状况对产品重量的影响(如厚度赔偿 )；故此表所列重量为单件产品的近似净重，供参照。

表格中管表号带 S 的为不锈钢管件重量，其他为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不一样。

290°弯头重量计算公式： W=9.685*10-622 R(D -d )式中： W — 90°弯头重量，kg；R —弯头的曲率半径（构造尺寸）， mm ；D —弯头外径， mm ；d —弯头径， mm 。

弯头重量公式中采纳碳钢比重，即 3 计算。

45°、180°弯头的重量分别按 90°弯头重量的 1/2 和 2 倍计算。

3 钢管重量计算公式： W=0.02466T(D-T)式中： W —钢管每米长度的重量，kg/m ；T —钢管壁厚， mm ；D —钢管外径， mm 。

钢管重量公式中采纳碳钢比重，即3计算；奥氏体不锈钢管的重量为上式重量的 1.015 倍。

4 对焊管件的重量表中列出的为常用规格的重量，关于未列入表中的同一公称通径、不一样壁厚的产品重量，可用估量公式进行重量的大概估量：Q=Wt/T式中： Q —估量的对焊管件重量，kg ；W —表中同一公称通径已列出壁厚的产品重量，kg ；t —估量的对焊管件的产品壁厚值，mm ；T —表中同一公称通径已列出壁厚的产品壁厚值，mm 。

5本表所列体积为单件产品外面轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参照；使用时应注意套装时体积的计算以及小件产品体积能否需要考虑等要素。

弯头理论重量表2012 年 09月 01 日更新公布 :直径壁厚 (mm)mm34567891011121314151617181920222425262830 18~22---------说明 :25-------1、 180 °弯头按2 倍计算 ,45°弯头按1/2 计算 ;27 32 34 38 42 45 48 51-----------------------------------------2、 R=1.0DN 的弯头按 2/3 计算 ;3、表中未列出壁厚的重量 ,可取之邻近的两个重量计算的均匀值;4、 90°弯头计算公式:0.0387*S(D-S)R/1000式中： S=壁厚（ mm ）、D= 外径（ mm ）、R=曲折半径（ mm ）57 60 73 76 89 108 114 127 133 140 159 168 219----壁厚 (mm)1314151617181920222425262830--------------------------------------------------------------------------------273 325 355 377 406 426 457 480 508 529 610 630 660----101108 ----103108118128133138147157 ----105112119125132138151164170177189201 ----105112119126133140147161175182188202216 ----103112121130139148156165174182199217225233250266 ----108117127136146155164173183192210228237246263281 --------107119130142153165176187199210221232254276287298319340 --------100113125137149161173185197209221233244267290302313336358 --------103118132147161176190204218232246260274288315343356370396423 --------108123138153168183198213227242257271286300329357372386414441 --------150171192212233254275295316336357377397417458498517537576615 --------154176198220241262284305326348369390411432473514535555596637 --------175200225249274298323347371395419443467491538585609632679725711 720 762 813 820 864 914--------203232261289318346375403431459487515543571626681708735790844 --------206235264293322350380408437465493522550578634690717745800855 --------234267300333365398431463496528560592624656720783815846909971 --------26630434137941645349152856560263867571274882189392996510371108 --------26930634438242045749553257060764468171875582890193897410461118 --------30134338642847051255459663868072276380584692810101051109211731254 --------385385480480575575669669763763856856949949104211341226122613171408以上数据由斯意诚贸易供给！三通理论重量表2012 年 09月 01 日更新公布 :直径壁厚 (mm)mm34567891011121314151617181920222425262830 18~22---------说明 :25---------1、表中所列重量均为等径三通重量 ;27 32 34 38 42 45 48 51 57 60 73 76 89---------、二级变径均为0.94 计算；-------、三级变径均为0.91 计算；-------、四级变径均为0.89 计算；-------2、三通计算公式 :-----0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000-----式中： S=壁厚（ mm ）、D= 外径（ mm ）、C= 三通主管长度（ mm ）-----全部三通重量均为理论重量，仅供参照。

管件下料尺寸计算公式书管件下料是指根据实际需要，将原材料切割成适合生产加工的尺寸。

在管件加工行业中，下料尺寸的计算是非常重要的一环，它直接影响到管件的加工质量和生产效率。

因此，掌握管件下料尺寸的计算公式对于管件加工人员来说是非常重要的。

在本文中，我们将介绍一些常用的管件下料尺寸计算公式，希望能对大家有所帮助。

一、弯头下料尺寸计算公式。

1. 弯头的外径计算公式：弯头的外径 = 管道的外径 + 弯头壁厚的两倍。

2. 弯头的中心线长度计算公式：弯头的中心线长度 = 弯头的外径×弯角的弧度。

3. 弯头的内径计算公式：弯头的内径 = 弯头的外径弯头壁厚的两倍。

二、三通下料尺寸计算公式。

1. 三通的外径计算公式：三通的外径 = 管道的外径 + 三通壁厚的两倍。

2. 三通的中心线长度计算公式：三通的中心线长度 = 三通的外径× 1.5。

3. 三通的内径计算公式：三通的内径 = 三通的外径三通壁厚的两倍。

三、法兰下料尺寸计算公式。

1. 法兰的外径计算公式：法兰的外径 = 管道的外径 + 法兰厚度的两倍。

2. 法兰的内径计算公式：法兰的内径 = 法兰的外径法兰厚度的两倍。

四、封头下料尺寸计算公式。

1. 封头的外径计算公式：封头的外径 = 管道的外径 + 封头厚度的两倍。

2. 封头的内径计算公式：封头的内径 = 封头的外径封头厚度的两倍。

以上是一些常用的管件下料尺寸计算公式，这些公式可以帮助管件加工人员准确地计算出所需的下料尺寸，从而提高生产效率，降低生产成本。

当然，这些公式只是一部分常用的下料尺寸计算公式，实际生产中可能会根据具体情况进行调整。

在使用这些公式进行下料计算时，需要注意以下几点：1. 确保输入的参数准确无误，包括管道的外径、壁厚、弯头的弧度、三通的尺寸等。

2. 对于非标准管件，需要根据实际情况进行调整，不能生搬硬套。

3. 在计算过程中，需要考虑到加工余量和安全系数，以确保下料尺寸的准确性。

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME等相关标准使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径〔结构尺寸〕，mm；D —弯头外径，mm；d —弯头内径，mm。

3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表三通理论重量表异径接头理论重量表1 对焊管件1.2 对焊90°短半径弯头 BW 90°S/R ELBOW以上数据由武汉斯意诚贸易提供！1.3 对焊等径三通 BW STRAIGHT TEE以上数据由武汉斯意诚贸易提供！1.4 对焊异径管 BW REDUCER以上数据由武汉斯意诚贸易提供！1.5 对焊管帽 BW CAP以上数据由武汉斯意诚贸易提供！1.6 翻边短节 LAP JOINT STUB EDN以上数据由武汉斯意诚贸易提供！2 承插焊和螺纹管件以上数据由武汉斯意诚贸易提供！2.2 承插焊45°弯头 SW 45°ELBOW以上数据由武汉斯意诚贸易提供！2.3 承插焊三通 SW TEE以上数据由武汉斯意诚贸易提供！2.4 承插焊四通 SW CROSS以上数据由武汉斯意诚贸易提供！2.5 承插焊双承口管箍 SW COUPLING以上数据由武汉斯意诚贸易提供！2.6 承插焊管帽 SW CAP以上数据由武汉斯意诚贸易提供！2.7 承插焊和螺纹活接头 SW & THD UNION以上数据由武汉斯意诚贸易提供！2.8 螺纹90°弯头 THD 90°ELBOW以上数据由武汉斯意诚贸易提供！2.9 螺纹45°弯头 THD 45°ELBOW以上数据由武汉斯意诚贸易提供！以上数据由武汉斯意诚贸易提供！2.11 螺纹双接口管箍 THD COUPLING以上数据由武汉斯意诚贸易提供！以上数据由武汉斯意诚贸易提供！2.13 螺纹管塞 SQUARE HEAD PLUG & HEX HEAD PLUG & ROUND HEAD BUSHING以上数据由武汉斯意诚贸易提供！2.14 螺纹接头 HEX HEAD BUSHING & FLUSH BUSHING以上数据由武汉斯意诚贸易提供！2.15 六角头双丝头 HEXAGONAL NIPPLE以上数据由武汉斯意诚贸易提供！2.16 螺纹短节 NIPPLE以上数据由武汉斯意诚贸易提供！2.17 缩径管 SWAGED NIPPLE以上数据由武汉斯意诚贸易提供！3 支管座以上数据由武汉斯意诚贸易提供！3.2 承插焊和螺纹支管座 OLET OF SW & THD以上数据由武汉斯意诚贸易提供！3.3 对焊斜支管座/弯头支管座 BW LATROLET & BW ELBOLET3.4 承插焊和螺纹斜支管座/弯头支管座 SW/THD LATROLET & ELBOLET以上数据由武汉斯意诚贸易提供！3.5薄壁支管座 SCH5S/10S PIPET以上数据由武汉斯意诚贸易提供！附录A钢管的壁厚和每米重量A1 碳钢,合金钢管的壁厚 (ASME B36.10M)以上数据由武汉斯意诚贸易提供！A2 碳钢,合金钢管的每米重量 (ASME B36.10M)以上数据由武汉斯意诚贸易提供！A3 不锈钢管的壁厚和每米重量(ASME B36.19M)以上数据由武汉斯意诚贸易提供！。

管道内的局部阻力及损失计算1.突然变宽或变窄的管道段：当管道内的截面突然变宽或变窄时，会引起阻力的增加。

根据连续性方程，流过突变截面的流量必须相同，所以流速也会随之改变。

可以使用Venturi公式来计算突变截面的压力损失：ΔP=(ρ*v^2/2)*(1/A1^2-1/A2^2)其中，ΔP是压力损失，ρ是流体的密度，v是流体的速度，A1和A2分别是突变前后的截面面积。

2.弯头、三通和四通管道：弯头和管道的交叉处会造成流体流动方向的改变，从而引起阻力。

不同类型的弯头、三通和四通管道有不同的阻力特性。

常用的计算方法是使用阻力系数来计算压力损失：ΔP=K*(ρ*v^2/2)其中，ΔP是压力损失，ρ是流体的密度，v是流体的速度，K是阻力系数，根据实际情况选择合适的数值。

3.收缩和扩张截面：当管道内的截面收缩或扩张时，流速会相应地增加或减小，并引起一定的压力损失。

hL=K*(v^2/2g)其中，hL是单位长度的压力损失，K是阻力系数，v是流体的速度，g是重力加速度。

4.管道内的阀门和节流装置：阀门和节流装置会在管道内引起阻力，其大小与装置类型、开关程度和流速等因素有关。

一般来说，可以使用阻力系数来计算阀门和节流装置的压力损失。

以上介绍了常见的管道内局部阻力的计算方法，通过选择合适的阻力系数和计算公式，可以对管道内局部阻力进行准确的评估。

在实际应用中，还应注意对其它特殊构造或结构的局部阻力进行适当的调整和考虑。

最后要注意的是，管道内局部阻力会导致流体能量损失，这会造成管道系统的能量耗散，所以在设计和选择管道系统时，需要合理估算管道的压力损失，以保证流体的正常运行和系统的高效性。

局部阻力的计算与管路计算一、局部阻力的计算局部阻力是指管道系统中特定部位引起的阻力。

在管道系统中，局部阻力的影响往往是不可忽视的，因此需要进行准确的计算和分析。

常见的局部阻力包括弯头、三通、放大器、收缩器等。

1.弯头的阻力计算弯头的阻力可通过以下公式计算：ΔP=K*0.5*ρ*V^2其中，ΔP为压力损失；K为弯头的阻力系数；ρ为流体密度；V为管道中的平均流速。

弯头的阻力系数K是根据弯头形状和流体特性进行确定的，在实际工程中可以通过查阅相关资料或进行实验获得。

一般情况下，K的取值范围为0.3-0.62.三通的阻力计算三通的阻力可以通过以下公式计算：ΔP=K*0.5*ρ*V^2其中，ΔP为压力损失；K为三通的阻力系数；ρ为流体密度；V为管道中的平均流速。

三通的阻力系数K是根据三通形状和流体特性进行确定的。

不同类型的三通有不同的阻力系数，可以通过查阅相关资料或进行实验获得。

3.放大器的阻力计算放大器的阻力可以通过以下公式计算：ΔP=K*0.5*ρ*V^2其中，ΔP为压力损失；K为放大器的阻力系数；ρ为流体密度；V为管道中的平均流速。

放大器的阻力系数K是根据放大器形状和流体特性进行确定的。

不同类型的放大器有不同的阻力系数，可以通过查阅相关资料或进行实验获得。

4.收缩器的阻力计算收缩器的阻力可以通过以下公式计算：ΔP=K*0.5*ρ*V^2其中，ΔP为压力损失；K为收缩器的阻力系数；ρ为流体密度；V为管道中的平均流速。

收缩器的阻力系数K是根据收缩器形状和流体特性进行确定的。

不同类型的收缩器有不同的阻力系数，可以通过查阅相关资料或进行实验获得。

二、管路计算管路计算是指对管道系统中流体的流量、速度、压力等参数进行计算和分析的过程。

1.流量计算管道系统中的流量可以通过以下公式计算：Q=A*V其中，Q为流量；A为管道的横截面积；V为流体的平均流速。

2.速度计算管道系统中的速度可以通过以下公式计算：V=Q/A其中，V为流体的平均流速；Q为流量；A为管道的横截面积。
