通信机房设备布置及线缆施工规范胡荣国第一节第一节 机房机房布局布局1、图1.机房一般布置示意图1、 新建机房时，选择长度是宽度2倍的房间，如做IDC 可达到最佳布局的房间形式，考虑维护需求长36m 和宽18m 的房间是建设IDC 机房的最佳单元；其配套的UPS 等电力系统区域约为机房区域的1/2，故IDC 机房的最佳建设单元面积约为1000m2。
2、 沿垂直房间长边方向成排布置机架，是最合理的；空调向架间走道方向组织冷风通道是最佳路由。
3、 每行机架数与行数的最佳比例只决定于机架尺寸(D 和H)和过道大小P 值。
4、 IDC 机房面对面布置的设备机架，机架正面间距离不小于1.2米，背对背布置的设备，背面机架间距离不小于1米。
一般机房架间宽度可选择0.6-0.9米，用于搬运设备的主通道不小于1.5米。
5、成行排列的机柜，当长度超过6米时，两端应留有通道，当长度超过15米时，中间还应增加通道，通道宽度0.8米-1米。
6、当房间的尺寸不合适时，必须按下式进行面积的最佳计算，即：S=(A*D+2P)[B(H+P)+P]，此时所需的面积可以大于最小值。
7、机房净高度不小于3.2米。
8、机房走线架应选择开方式线架，线架宽度不大于0.4米，且与机柜顶端不小于0.3米。
9、桥架安装时应做到安装牢固、横平竖直，沿电缆桥架水平走向的支架左右偏差应不大于0.1米，高度偏差不大于0.05米。
10、固定支点间距一般不大于1.5-2米。
11、合理布局，数字配线架、光纤配线架要求尽可能相对集中。
12、机房宜采用防静电胶、上走线、一层或多层走线架方式，不设吊顶。
13、中心局尽可能采用分散供电方式。
可以在较大的交换、数据、传输等综合机房内，划出一定的电源安装空间，根据实际负荷有效地设计电源设备的容量。
14、根据机房的规模，各种设备应按功能及规格分区集中排列。
第二节 机房环境及安全第二节1、不同种类及规模的机房根据规程要求配备消防灭火设施。
某大型数据中心电气设计某大型数据中心位于北京市东城区，主要为UPS及电池间、IT机房及辅助办公间、卫星通信机房等区域。
总体面积约4500平方米(1) UPS及电池间:位于大楼地下二层东北角，面积404平方米，UPS配电间层高4.3米,净高3.6米,无吊顶，活动地板高度0.7米；UPS电池间层高4.3米,净高4.3米,无吊顶无地板。
主要有UPS配电间、UPS电池间。
功能：主要放置UPS配电系统包括UPS不间断电源、配电柜、公共旁路柜、有源滤波器、隔离变压器柜及UPS电池等。
(2) IT机房：位于大楼四层东配楼及主楼东半部分，面积4163平方米，机房区域层高4.1米，净高2.7米,活动地板高度0.45米;辅助功能用房层高3.65米,净高2.70米。
主要有数据机房、屏蔽机房、网络机房、卫星机房、总控机房等。
功能：主要放置各应用系统的服务器、网络安全设备、数据备份系统、网管服务器和将来数据中心的专用计算机系统服务器，各部门专用服务器等，全部服务核心交换机、网管设备、小型机等。
(3)卫星通信机房:位于大楼顶层东楼机房层，面积22平方米，层高3.65米,净高2.7米,活动地板高度0.45米。
功能：主要是放置卫星通讯接收、输出设备等。

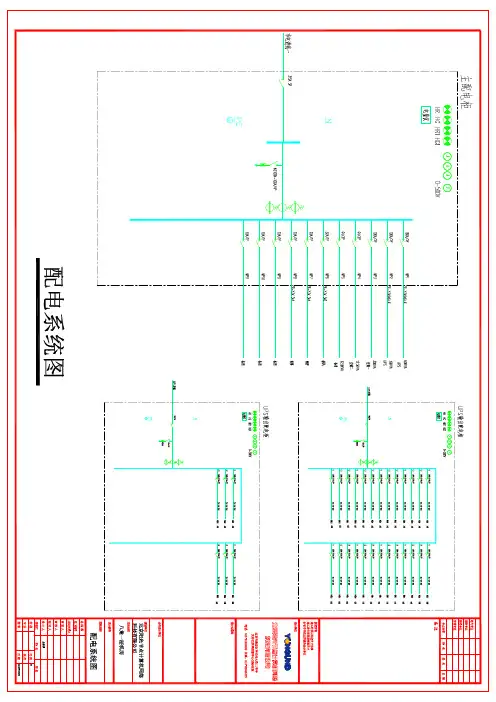

一：配电系统1.1负荷分类及容量1.1.1 本工程负荷等级为：一级特别重要负荷：四层IT机房、顶层卫星通信机房及布线间UPS电源；地下二层UPS主机房及电池间空调、照明及插座电源；四层IT机房机房区照明及插座电源；弱电系统电源；气体灭火系统电源。
一级负荷：四层IT机房及卫星通信机房空调电源；四层IT机房辅助区照明及插座电源。
1.1.2 各类负荷容量：一级特别重要负荷：四层IT机房UPS负荷（含顶层卫星通信机房、布线间网络机柜）：有功983.33kW；无功388.63kvar；地下二层UPS主机房及电池间空调、照明及插座负荷：有功86.72kW；无功65.04kvar；四层IT机房机房区照明及插座负荷：有功44.3kW；无功26.98kvar；一级负荷：四层IT机房及机房层卫星通信机房空调负荷：有功343.68kW、无功257.76kvar；四层IT机房辅助办公区照明、插座、空调负荷：有功104.96kW、无功93.96kvar；三级负荷：三级负荷：有功16.16kW、无功12.12kvar；1.2 供电电源及分界点：1.2.1 供电电源：本机房工程电源均为220/380V，除气体灭火系统电源就近引自大楼各层的应急照明电源，五层通信机房辅助区照明及插座电源引自大楼五层照明总箱、二十七层卫星通信机房照明就近引自大楼应急照明外，其余电源均直接引自大楼地下一层2#变配电室的低压配电柜，由大楼变配电室的两段不同母线引来两路独立电源供电。
总述机电安装工程施工中采用深化设计不仅可以提高工程的品质，解决原设计图与实际相矛盾的问题，实现业主对功能上的更进一步要求；重点部位(如机房、样板房等)通过细化详图或者大样图向施工人员技术交底更明确，便于施工质量的控制；便于施工单位加强材料、设备的选型(产品的品牌、节能、环保、运行成本、使用寿命、维修率、科技含量、性能的稳定程度及业主的要求等方面)，便于预算、采购、二次运输、保管等各环节成本进行有效控制。
同时可大大提高施工技术人员综合素质。
实现深化设计意图必须有切实可行的施工组织设计或施工方案、严格的工艺纪律支撑，对易出现问题、较重要的部位，通过深化～实施一发现问题再深化，持续改进深化设计的工作质量以确保工程质量全过程控制处于受控状态。
1：深化图设计的工作流程及要求(以商务酒店为例)现在大型商务酒店工程大多实行建筑机电系统设计深化与施工为一体的工程总承包模式，要求机电安装施工单位对招标图纸进行深化再设计，经业主或业主聘请的专家(如咨询公司专家、机电工程顾问、声学环保顾问、酒店管理顾问、精装顾问等)审核和原设计单位批准后才能投入施工，通常深化设计工作流程和要求如下：1.1工作流程成立深化设计小组——明确设计思路——设计参数的收集(熟悉建筑图、精装图以及功能区划分，领会业主方的技术要求，了解关键设备及材料的型号规格、安装工艺要求等)——提出深化设计大纲——各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和顾问审批——审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主和顾问审核——原设计单位批准——审批通过后打印施工图并分发各专业施工班组——对现场施工人员进行设计和施工交底——配合施工及对施工过程中发现的问题及时反馈和修改图纸——绘制竣工图1.2要点说明(1)根据工程特点、合同范围、专业内容确定深化设计的人员，组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。

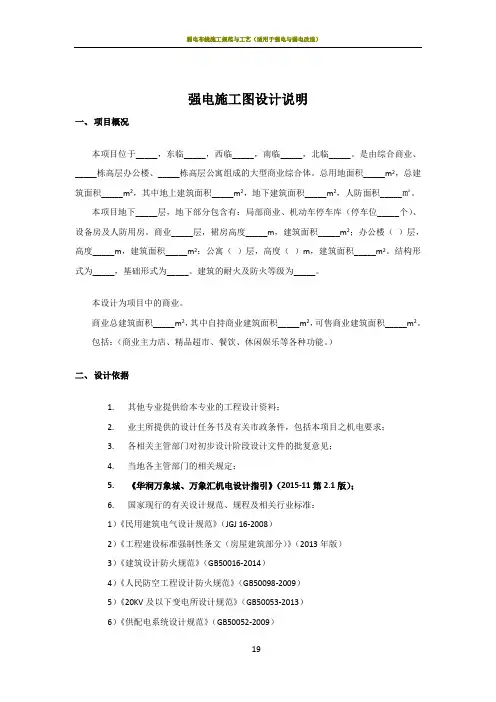

强电施工图设计说明一、项目概况本项目位于_____，东临_____，西临_____，南临_____，北临_____。
是由综合商业、_____栋高层办公楼、_____栋高层公寓组成的大型商业综合体。
总用地面积_____m2，总建筑面积_____m2，其中地上建筑面积_____m2，地下建筑面积_____m2，人防面积_____㎡。
本项目地下_____层，地下部分包含有：局部商业、机动车停车库（停车位_____个）、设备房及人防用房。
商业_____层，裙房高度_____m，建筑面积_____m2；办公楼（）层，高度_____m，建筑面积_____m2；公寓（）层，高度（）m，建筑面积_____m2。
结构形式为_____，基础形式为_____。
建筑的耐火及防火等级为_____。
本设计为项目中的商业。
商业总建筑面积_____m2，其中自持商业建筑面积_____m2，可售商业建筑面积_____m2。
包括：（商业主力店、精品超市、餐饮、休闲娱乐等各种功能。
）二、设计依据1.其他专业提供给本专业的工程设计资料；2.业主所提供的设计任务书及有关市政条件，包括本项目之机电要求；3.各相关主管部门对初步设计阶段设计文件的批复意见；4.当地各主管部门的相关规定；5.《华润万象城、万象汇机电设计指引》（2015-11第2.1版）；6.国家现行的有关设计规范、规程及相关行业标准：1）《民用建筑电气设计规范》（JGJ 16-2008）2）《工程建设标准强制性条文（房屋建筑部分）》（2013年版）3）《建筑设计防火规范》（GB50016-2014）4）《人民防空工程设计防火规范》（GB50098-2009）5）《20KV及以下变电所设计规范》（GB50053-2013）6）《供配电系统设计规范》（GB50052-2009）7）《低压配电设计规范》（GB50054-2011）8）《建筑照明设计标准》（GB50034-2013）9）《建筑物防雷设计规范》（GB50057-2010）10）《建筑物电子信息系统防雷技术规范》（GB50343-2012）11）《通用用电设备配电设计规范》（GB50055-2011）12）《办公建筑设计规范》（JGJ 67-2006）13）《商店建筑设计规范》（JGJ48-2014）14）《电影院建筑设计规范》（JGJ58-2008）15）《电力装置的继电保护和自动装置设计规范》（GB50062-2008）16）《汽车库、修车库、停车场设计防火规范》（GB50067-2014）17）《人民防空地下室设计规范》（GB50038-2005）18）《公共建筑节能设计标准》（GB50189-2015）19）《电力工程电缆设计规范》（GB50217-2007）20）《民用建筑设计通则》（GB50352-2005）21）《无障碍设计规范》（GB 50763-2012）22）《智能建筑设计标准》（GB50314-2015）23）《爆炸危险环境电力装置设计规范》（GB50058-2014）24）《交流电气装置的接地设计规范》（GB/T50065-2011）25）《建筑内部装修设计防火规范》（GB50222-95(2001）26）《3~110KV高压配电装置设计规范》（GB50060-2008）27)《消防应急照明和疏散指示系统》（GB17945-2010）28)《民用建筑绿色设计规范》（JGJ／T 229-2010）29）《建筑电气工程施工质量验收规范》（GB 50303-2002）7.地方现行的有关设计规范、规程及标准：1）《XXXX》（XXXX）；注：需根据项目具体情况增加相关的设计规范，以上所列与项目无关的规范可删除。
