吊顶新风系统风管路径设计规范资料

新风系统设计指导资料朗澈新风服务设计指导资料新风系统以其健康、舒适、节能的优点，被越来越广泛的应用于工程中，很多人对新风这个词并不陌生，但要对其做个概述，或许就有些勉为其难了，因此本文提供了中央新风系统的基本知识，以备不时之需。

2.住宅新风系统简介住宅新风系统主要由位于建筑物厨房或卫生间的新风机经过新风管道将风机提供的新风源源不断的送入卧室、起居室，在安装机组的厨房或卫生间的墙面上安装污风进气口排出室外或烟道，同时经过交换器和新风进行能量交换，降低能耗。

至此，住房内便完成了通风换气的过程。

中央新风系统的安装包括主机安装，送、排风管道安装、污风口和新风出口安装。

新风主机：一般置于厨房或卫生间的吊顶内。

吸风口：安装于厨房或卫生间墙面上或安装在起居室等处。

进风口：安装于卧室或起居室等。

管道系统：将风口和新风主机连接起来。

以组织所需的送风路径。

3.中央新风系统的分类中央新风系统分为：单向流中央新风系统、双向流中央新风系统、全热交换新风系统。

3.1 单向流中央新风系统单向流系统即“强制排风，自然进风”系统。

以住宅为例：排风口安装在厨房、卫生间等污浊空气聚集的地方，污浊空气经过排风机集中排至室外。

使室内产生负压，在其作用下，需要保持室内清新的卧室、客厅窗户的上方安装自平衡进风口，新鲜空气经过自平衡进风口处理后流入室内。

这种系统的优点是：避免了第一种新风系统带有的新风管道污染问题，可按需通风，隔尘土，抗风压、防蚊虫，低成本，低运行费用，隐藏式安装，不影响内部空间的使用；同时，可更换的过滤膜和消音套，延长电机寿命更清洁。

缺点是：室内能量损失随着新风换气量大小而变。

3.2 双向流中央新风系统双向流即“强制排风，强制送风”系统，由一组强制送风系统和一组强制排风系统组成。

与单向流的区别在于送风形式由自然风改为强制送风，新风由送风系统的管道进入室内，排风经过排风系统管道排至室外，新风及排风的流动方向，新风口及排风口的布置，能够根据特定要求实际和布置。

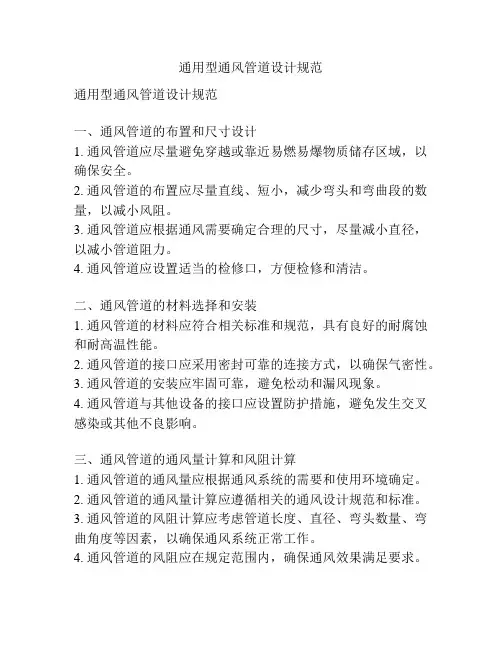

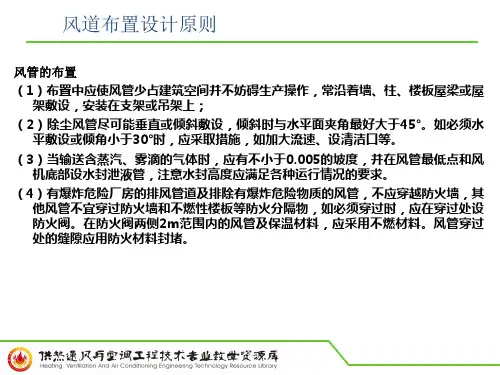

通用型通风管道设计规范通用型通风管道设计规范一、通风管道的布置和尺寸设计1. 通风管道应尽量避免穿越或靠近易燃易爆物质储存区域，以确保安全。

2. 通风管道的布置应尽量直线、短小，减少弯头和弯曲段的数量，以减小风阻。

3. 通风管道应根据通风需要确定合理的尺寸，尽量减小直径，以减小管道阻力。

4. 通风管道应设置适当的检修口，方便检修和清洁。

二、通风管道的材料选择和安装1. 通风管道的材料应符合相关标准和规范，具有良好的耐腐蚀和耐高温性能。

2. 通风管道的接口应采用密封可靠的连接方式，以确保气密性。

3. 通风管道的安装应牢固可靠，避免松动和漏风现象。

4. 通风管道与其他设备的接口应设置防护措施，避免发生交叉感染或其他不良影响。

三、通风管道的通风量计算和风阻计算1. 通风管道的通风量应根据通风系统的需要和使用环境确定。

2. 通风管道的通风量计算应遵循相关的通风设计规范和标准。

3. 通风管道的风阻计算应考虑管道长度、直径、弯头数量、弯曲角度等因素，以确保通风系统正常工作。

4. 通风管道的风阻应在规定范围内，确保通风效果满足要求。

四、通风管道的维护和清洁1. 通风管道的维护应定期进行，检查管道连接是否松动、漏风，清理积尘和异物。

2. 通风管道的清洁应根据不同使用环境有针对性地进行，保持管道内部的清洁和畅通。

3. 通风管道的清洗应遵循相关的清洁规范，使用合适的清洁剂和工具。

4. 通风管道的维护保养记录应做好记录，出现问题及时处理。

五、通风管道的验收和检验1. 通风管道的验收应严格按照相关规范和标准进行，确保通风系统的正常运行。

2. 通风管道的检验应定期进行，检查管道连接是否完好，通风量是否满足要求。

3. 通风管道的检验结果应记录并及时处理，修复或更换损坏或老化的管道。

总结：通用型通风管道设计规范是为了确保通风系统的安全、高效运行而制定的，包括通风管道的布置和尺寸设计、材料选择和安装、通风量和风阻计算、维护和清洁、验收和检验等方面的规定和要求。

新风系统设计说明1第一篇：新风系统设计说明1新风换气系统设计说明一.设计依据1.<<采暖通风与空气调节设计规范>>(GB 50019-2003);2.建设单位提供的设计任务书;3.建筑专业提供的中间资料.二.通风设计说明1.根据建设单位要求,新风系统采用双向流全热交换新风系统形式,包含温度的回收.2.新风量按照6次换气次数3.设备及新风系统要求:a.全热型新风换气机显热热回收效率不低于60%.b.噪音满足国家小区噪音标准,小于50dBA以内.c.新风机的启动与关闭控制通过液晶开关控制,尽量保证持续通风达到换气效果.d.新风机尽量安装在吊顶内吊装,设备采取减震,防震处理,新风机下部设置检修口,检修口尺寸按照新风机设备厂商要求.e.室内送,排风口按照实际情况采用侧风口及下送风口形式,室外进排风口采用外墙防风雨防蚊虫管帽,管帽颜色与外墙颜色一致,f.新风机组的安装,调试,维修,清洁等事宜,应严格按照制造厂商提供的<<使用说明书>>进行.4.风管风管采用镀锌钢板制作,为更好的降低风阻,具体要求如下:新风机通往室外送排风风管均采用超细玻璃棉保温,保温层厚度30mm.新风机通往室外送排风风管朝外墙i=0.01的坡度,防止雨水倒灌.风管与主机,风口连接处采用柔性接头.风管上的可拆卸口,不得设置在墙体或楼板内.所有水平或垂直的风管,必须设置必要的支,吊或托架,根据现场情况选定,详见国际08K132.风管支吊架或托架应设置在保温层外部,并在支吊托架与风管间镶以垫木.5.调试和试运行新风系统安装竣工并经检测合格后,应进行必要的清扫.第二篇：新风系统新风系统1、什么是新风系统新风系统是由风机、进风口、排风口及各种管道和接头组成。

安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间）的进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气。

新风系统设计规范篇一:中央空调新风系统设计规范中央空调新风系统设计规范很多人会误解以为装了中央空调就可以解决室内新风问题，实际上，中央空调吹出来的只是“风”，不是“新风”，中央空调的功能是恒定室内温度，要想解决室内空气问题必须给中央空调装上新风系统。

中央空调为什么要安装新风系统随着生活水平不断提高，新型建筑增长迅速，人们对室内生活体验的要求和对室内的舒适性、空气品质的要求越来越高，专家指出，室内环境必须有利于身体健康，这就促进了家用中央空调和新风系统的兴盛，家用中央空调也在变频革新中不断的满足人们日益增长的物质需要。

家用中央空调主要分为两部分，始端为中央空调主机，末端为室内机，室内机相当于一个新风系统，但是实际上并没有新风系统的功能，只能说它是一台高级的风扇，要想达到新风换气的效果还必须安装一套中央新风系统，这样可以改善居室内的空气品质，保持室内清新舒适，有利于身体健康。

中央空调新风系统设计规范很多人觉得，新风系统越大就会越舒服，事实上并非如此。

1新风能够大大改善室内空气质量是无可厚非的，但并非新风量越大空调的效果就越好。

专家认为良好的空气品质不但要求空气清洁，而且还需要有宜人的温、湿度。

中央空调新风系统虽然改善了空气清新度，但也加大了空调的冷热负荷，这不但影响空调效果，而且会大大加大用电量。

那么新风系统怎样设计才合理呢，怎么设计新风系统风量呢,(1)安装家庭所处的小区环境和所处的地域条件。

假如环境舒适清洁，通风好，可减少新风量的设计;(2)楼层高低。

由于降低污染物浓度是安装新风系统的主要目的，如安装家庭所处的楼层较高，尤其在10楼以上，空气相对较清洁，可减少新风量的设计;(3)客户的特殊要求。

有些客户有自己独特的生活习惯，比如喜欢抽烟等等。

随着现代建筑气密性越来越好，大自然新鲜空气越来越远离我们的生活，因此，在享受空调带给我们凉爽的同时也不要忘了给自己的房子装一套新风系统，让房子时刻呼吸起来，还我们一个舒适健康的居住环境。

新风系统设计规范中央空调新风系统设计规范很多人会误解以为装了中央空调就可以解决室内新风问题。

实际上，中央空调吹出来的只是“风”，不是“新风”。

中央空调的功能是恒定室内温度。

要想解决室内空气问题必须给中央空调装上新风系统。

随着生活水平不断提高，新型建筑增长迅速，人们对室内生活体验的要求和对室内的舒适性、空气品质的要求越来越高。

室内环境必须有利于身体健康。

这促进了家用中央空调和新风系统的兴盛。

家用中央空调主要分为两部分，始端为中央空调主机，末端为室内机。

室内机相当于一个新风系统，但是实际上并没有新风系统的功能。

只能说它是一台高级的风扇。

要想达到新风换气的效果还必须安装一套中央新风系统，这样可以改善居室内的空气品质，保持室内清新舒适，有利于身体健康。

很多人觉得，新风系统越大就会越舒服，事实上并非如此。

新风能够改善室内空气质量是无可厚非的，但并非新风量越大空调的效果就越好。

专家认为良好的空气品质不但要求空气清洁，而且还需要有宜人的温、湿度。

中央空调新风系统虽然改善了空气清新度，但也加大了空调的冷热负荷。

这不但影响空调效果，而且会加大用电量。

那么新风系统怎样设计才合理呢，怎么设计新风系统风量呢?1) 安装家庭所处的小区环境和所处的地域条件。

假如环境舒适清洁，通风好，可减少新风量的设计。

2) 楼层高低。

由于降低污染物浓度是安装新风系统的主要目的，如安装家庭所处的楼层较高，尤其在10楼以上，空气相对较清洁，可减少新风量的设计。

3) 客户的特殊要求。

有些客户有自己独特的生活惯，比如喜欢抽烟等等。

随着现代建筑气密性越来越好，大自然新鲜空气越来越远离我们的生活。

因此，在享受空调带给我们凉爽的同时也不要忘了给自己的房子装一套新风系统，让房子时刻呼吸起来，还我们一个舒适健康的居住环境。

新风系统的设计标准我国对于新风系统的设定标准规定为：按2003年3月1日开始实施的《室内空气质量标准》(GB/T-2002)规定，人均新风量应为30m3/h。

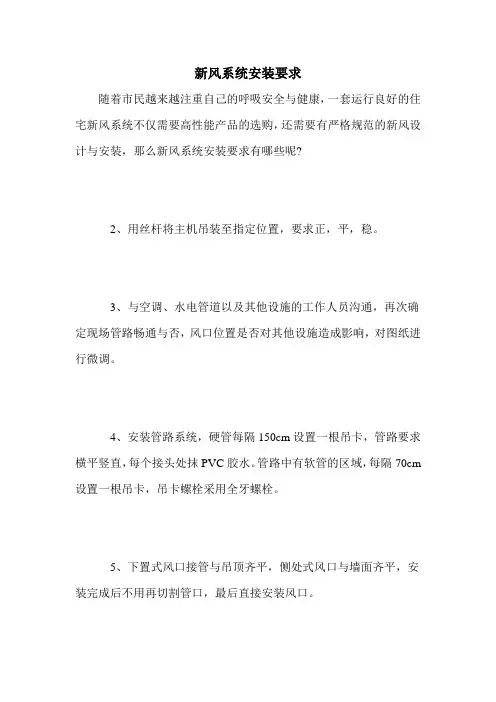

新风系统安装要求
随着市民越来越注重自己的呼吸安全与健康，一套运行良好的住宅新风系统不仅需要高性能产品的选购，还需要有严格规范的新风设计与安装，那么新风系统安装要求有哪些呢?
2、用丝杆将主机吊装至指定位置，要求正，平，稳。

3、与空调、水电管道以及其他设施的工作人员沟通，再次确定现场管路畅通与否，风口位置是否对其他设施造成影响，对图纸进行微调。

4、安装管路系统，硬管每隔150cm设置一根吊卡，管路要求横平竖直，每个接头处抹PVC胶水。

管路中有软管的区域，每隔70cm 设置一根吊卡，吊卡螺栓采用全牙螺栓。

5、下置式风口接管与吊顶齐平，侧处式风口与墙面齐平，安装完成后不用再切割管口，最后直接安装风口。

6、管路与主机的连接;工程选用的管路与主机进排风口之间的连接选用变径或漏斗式大小头，接缝处用锡箔布粘胶带固定，要求：胶带粘贴平整，不能皱起，接缝要粘贴紧密，不能漏风，锡箔结合处需用扎带固定。

7、主机与排风口之间根据图纸标注看是否加斜三通，为换气扇留排风口。

8、主机与管路系统安装完毕后，与该工地电工联系，将拉线要求及开关安装位置确定，电话跟踪。

9、主机及管路安装完后与该工地木工沟通，提出安装检修口的数据，位置并电话跟踪。

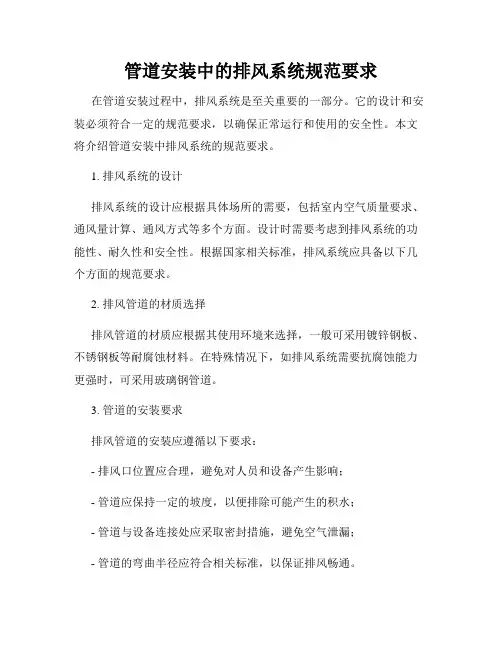

管道安装中的排风系统规范要求在管道安装过程中，排风系统是至关重要的一部分。

它的设计和安装必须符合一定的规范要求，以确保正常运行和使用的安全性。

本文将介绍管道安装中排风系统的规范要求。

1. 排风系统的设计排风系统的设计应根据具体场所的需要，包括室内空气质量要求、通风量计算、通风方式等多个方面。

设计时需要考虑到排风系统的功能性、耐久性和安全性。

根据国家相关标准，排风系统应具备以下几个方面的规范要求。

2. 排风管道的材质选择排风管道的材质应根据其使用环境来选择，一般可采用镀锌钢板、不锈钢板等耐腐蚀材料。

在特殊情况下，如排风系统需要抗腐蚀能力更强时，可采用玻璃钢管道。

3. 管道的安装要求排风管道的安装应遵循以下要求：- 排风口位置应合理，避免对人员和设备产生影响；- 管道应保持一定的坡度，以便排除可能产生的积水；- 管道与设备连接处应采取密封措施，避免空气泄漏；- 管道的弯曲半径应符合相关标准，以保证排风畅通。

4. 排风风扇的安装排风系统中的风扇也是至关重要的组成部分。

风扇的安装应符合以下规范要求：- 风扇应选择合适的型号和规格，以满足所需的通风量；- 风扇的安装位置应合理，以保证其正常运行和维护；- 风扇应具备可靠的控制装置，以便对其进行调节和监控。

5. 排风系统的维护排风系统的维护对于其正常运行和使用的安全性非常重要。

维护工作应根据实际情况制定维护计划，并按时执行。

具体维护内容包括：- 定期清洁排风管道，防止积尘和杂物影响通风效果；- 定期检查及更换风扇的零部件，确保其正常工作；- 定期检查排风系统的连接处，防止泄漏；- 定期保养排风系统的控制设备，确保其可靠性。

总结：管道安装中的排风系统规范要求涉及设计、材质选择、安装、风扇选择和维护等多个方面。

只有合理设计和正确安装，并进行定期维护，才能确保排风系统的正常运行和使用的安全性。

在进行管道安装时，我们必须始终遵守这些规范要求，以保证排风系统的质量和效果。

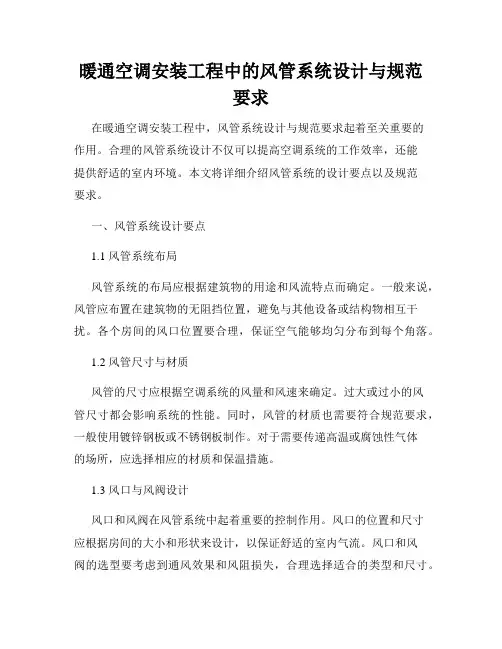

暖通空调安装工程中的风管系统设计与规范要求在暖通空调安装工程中，风管系统设计与规范要求起着至关重要的作用。

合理的风管系统设计不仅可以提高空调系统的工作效率，还能提供舒适的室内环境。

本文将详细介绍风管系统的设计要点以及规范要求。

一、风管系统设计要点1.1 风管系统布局风管系统的布局应根据建筑物的用途和风流特点而确定。

一般来说，风管应布置在建筑物的无阻挡位置，避免与其他设备或结构物相互干扰。

各个房间的风口位置要合理，保证空气能够均匀分布到每个角落。

1.2 风管尺寸与材质风管的尺寸应根据空调系统的风量和风速来确定。

过大或过小的风管尺寸都会影响系统的性能。

同时，风管的材质也需要符合规范要求，一般使用镀锌钢板或不锈钢板制作。

对于需要传递高温或腐蚀性气体的场所，应选择相应的材质和保温措施。

1.3 风口与风阀设计风口和风阀在风管系统中起着重要的控制作用。

风口的位置和尺寸应根据房间的大小和形状来设计，以保证舒适的室内气流。

风口和风阀的选型要考虑到通风效果和风阻损失，合理选择适合的类型和尺寸。

1.4 风管隔声设计在某些要求较高的场所，如音乐厅、录音棚等，对风管系统的隔声设计要求更为严格。

合理选择隔音材料和采取隔声措施，可以有效减少风管传递的噪音。

1.5 风管系统的清洁与维护为了保证风管系统的正常工作和室内空气的质量，定期清洁和维护风管是必要的。

除尘设备和过滤器的安装，可以有效减少风管内的灰尘和污染物，提高室内空气的质量。

二、风管系统设计规范要求2.1 国家标准在暖通空调领域，目前最常用的规范是国家标准《建筑给水排水与暖通空调工程设计规范》（GB 50096-2011）。

该标准对风管系统的设计、安装和验收等方面进行了详细规定，包括风管系统的布局、尺寸、材质、隔声等要求。

2.2 行业规范除了国家标准外，各个行业还有一些相应的规范和标准可供参考。

例如，中国采暖通风空调协会发布的《中央空调系统设计与施工规范》提供了更为详细的风管系统设计要求。

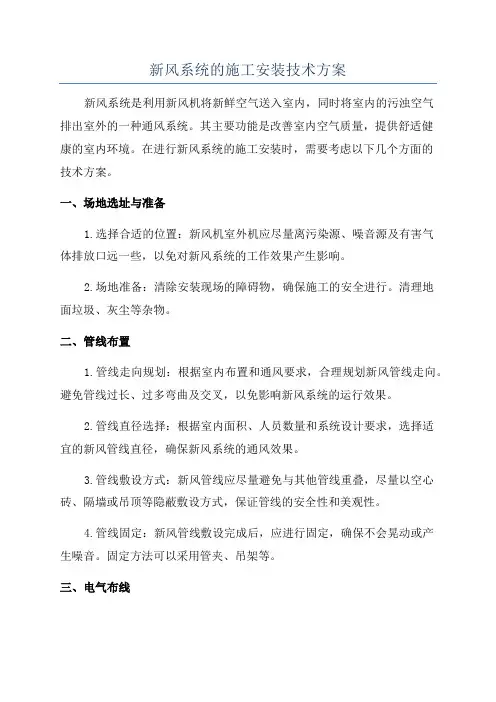

新风系统的施工安装技术方案新风系统是利用新风机将新鲜空气送入室内，同时将室内的污浊空气排出室外的一种通风系统。

其主要功能是改善室内空气质量，提供舒适健康的室内环境。

在进行新风系统的施工安装时，需要考虑以下几个方面的技术方案。

一、场地选址与准备1.选择合适的位置：新风机室外机应尽量离污染源、噪音源及有害气体排放口远一些，以免对新风系统的工作效果产生影响。

2.场地准备：清除安装现场的障碍物，确保施工的安全进行。

清理地面垃圾、灰尘等杂物。

二、管线布置1.管线走向规划：根据室内布置和通风要求，合理规划新风管线走向。

避免管线过长、过多弯曲及交叉，以免影响新风系统的运行效果。

2.管线直径选择：根据室内面积、人员数量和系统设计要求，选择适宜的新风管线直径，确保新风系统的通风效果。

3.管线敷设方式：新风管线应尽量避免与其他管线重叠，尽量以空心砖、隔墙或吊顶等隐蔽敷设方式，保证管线的安全性和美观性。

4.管线固定：新风管线敷设完成后，应进行固定，确保不会晃动或产生噪音。

固定方法可以采用管夹、吊架等。

三、电气布线1.与电力系统的接口：将新风系统电气线路与室内电力系统进行连接，确保新风系统的正常运行。

接线时应遵循相关的电气安全操作规范，确保施工人员的安全。

2.电气设备安装：将新风系统所需的电气设备安装到固定位置，注意安装过程中的防水和防火要求。

3.控制方式选择：根据实际需求和性能要求，选择适合的控制方式，可以是手动、自动或集中控制等。

四、风管连接1.风管材料选择：根据施工场所和技术要求，选择合适的风管材料。

常用的材料有镀锌板、不锈钢、铝合金等。

2.风管连接方式：采用风管定径、剪切、塑形、折弯等工艺进行连接，确保连接牢固、无泄漏。

3.风管绝缘处理：在特殊情况下，需要对风管进行绝缘处理，以防止冷凝水的产生。

五、终端设备安装1.新风机的安装：将新风机安装在预留的位置上，并进行固定连接。

2.出风口的设置：根据需求，在室内合适的位置设置出风口，确保新风系统通风效果的均匀分布。

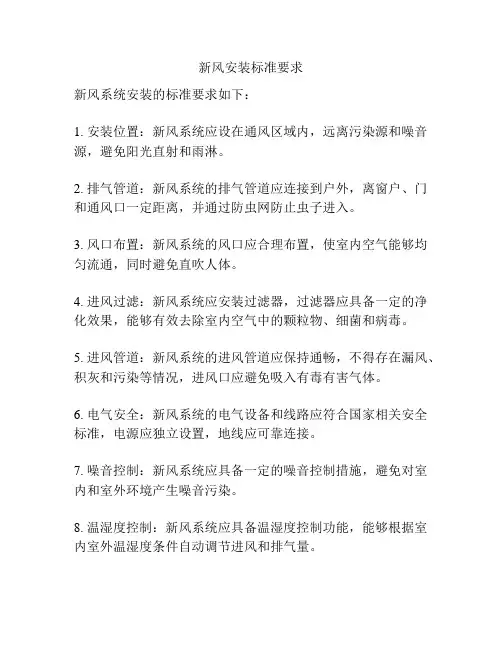

新风安装标准要求
新风系统安装的标准要求如下：
1. 安装位置：新风系统应设在通风区域内，远离污染源和噪音源，避免阳光直射和雨淋。

2. 排气管道：新风系统的排气管道应连接到户外，离窗户、门和通风口一定距离，并通过防虫网防止虫子进入。

3. 风口布置：新风系统的风口应合理布置，使室内空气能够均匀流通，同时避免直吹人体。

4. 进风过滤：新风系统应安装过滤器，过滤器应具备一定的净化效果，能够有效去除室内空气中的颗粒物、细菌和病毒。

5. 进风管道：新风系统的进风管道应保持通畅，不得存在漏风、积灰和污染等情况，进风口应避免吸入有毒有害气体。

6. 电气安全：新风系统的电气设备和线路应符合国家相关安全标准，电源应独立设置，地线应可靠连接。

7. 噪音控制：新风系统应具备一定的噪音控制措施，避免对室内和室外环境产生噪音污染。

8. 温湿度控制：新风系统应具备温湿度控制功能，能够根据室内室外温湿度条件自动调节进风和排气量。

9. 防冻保护：新风系统应具备防冻保护功能，能够在低温环境下自动排出结冰水，防止系统受损。

10. 系统维护：新风系统应定期维护，清洁过滤器、检查管道和设备是否正常运行，保证系统的稳定性和可靠性。

以上是新风系统安装的一般标准要求，实际安装还需根据具体情况和要求进行调整。

新风系统设计规范篇一：中央空调新风系统设计规范中央空调新风系统设计规范很多人会误解以为装了中央空调就可以解决室内新风问题，实际上，中央空调吹出来的只是“风”，不是“新风”，中央空调的功能是恒定室内温度，要想解决室内空气问题必须给中央空调装上新风系统。

中央空调为什么要安装新风系统随着生活水平不断提高，新型建筑增长迅速，人们对室内生活体验的要求和对室内的舒适性、空气品质的要求越来越高，专家指出，室内环境必须有利于身体健康，这就促进了家用中央空调和新风系统的兴盛，家用中央空调也在变频革新中不断的满足人们日益增长的物质需要。

家用中央空调主要分为两部分，始端为中央空调主机，末端为室内机，室内机相当于一个新风系统，但是实际上并没有新风系统的功能，只能说它是一台高级的风扇，要想达到新风换气的效果还必须安装一套中央新风系统，这样可以改善居室内的空气品质，保持室内清新舒适，有利于身体健康。

中央空调新风系统设计规范很多人觉得，新风系统越大就会越舒服，事实上并非如此。

新风能够大大改善室内空气质量是无可厚非的，但并非新风量越大空调的效果就越好。

专家认为良好的空气品质不但要求空气清洁，而且还需要有宜人的温、湿度。

中央空调新风系统虽然改善了空气清新度，但也加大了空调的冷热负荷，这不但影响空调效果，而且会大大加大用电量。

那么新风系统怎样设计才合理呢，怎么设计新风系统风量呢？（1）安装家庭所处的小区环境和所处的地域条件。

假如环境舒适清洁，通风好，可减少新风量的设计；（2）楼层高低。

由于降低污染物浓度是安装新风系统的主要目的，如安装家庭所处的楼层较高，尤其在10楼以上，空气相对较清洁，可减少新风量的设计；（3）客户的特殊要求。

有些客户有自己独特的生活习惯，比如喜欢抽烟等等。

随着现代建筑气密性越来越好，大自然新鲜空气越来越远离我们的生活，因此，在享受空调带给我们凉爽的同时也不要忘了给自己的房子装一套新风系统，让房子时刻呼吸起来，还我们一个舒适健康的居住环境。
