第五章 角度测量

  • 格式：pdf
  • 大小：68.34 KB
  • 文档页数：1

第五章角度测量
5.1试题
5.1.1名词解释题
(1)水平角 (2)竖直角 (3)经纬仪竖轴 (4) 经纬仪横轴 (5)正镜
(6)倒镜 (7)横轴误差 (8)视准轴误差（9）竖盘指标差
5.1.2填空题
(1)经纬仪对中误差大小与偏心距的大小成______比，与边长的大小成____比。

(2)经纬仪的测站安置工作包括___________和_____________，其目的分别是
_________________________________________________________。

(3)用测回法测量水平角时，计算角度总是用右目标读数减左目标读数，其原因是
__________________________________________________________。

(4)用带有度盘离合器（例如DJ6-1型）的经纬仪测量水平角，要求起始目标对准 0°
01′开始观测，对 0°01′的步骤是：
(a)__________________________________________________________；
(b)__________________________________________________________；
(c)__________________________________________________________。

(5)用带有换盘螺旋（例如TDJ6）的经纬仪测量水平角，要求起始目标对准
0°01′开始观测，对 0°01′的步骤是：
(a)__________________________________________________________；
(b)__________________________________________________________；
(c)__________________________________________________________。

(6)竖直角观测时，无自动归零装置的经纬仪，竖盘读数之前应旋转竖盘指标水准管的
微动螺旋使其水准管气泡居中，此项操作的目的是_____________
___________________________________。

有自动归零装置的经纬仪，测竖角前，
应将__________________________打开。

(7)水平角观测时，采用正倒镜观测主要是为了消除_______________________误差和
________________________________误差对观测角度的影响。

(8)微动螺旋必须使用______________部分，其理由是_____________________
_______________________________________________________。

(9)经纬仪主要轴线之间关系应满足的条件是(a)________________________，
(b)_____________________________，(c)____________________________。

(10)水平角观测时，不同测回之间起始方向变动度盘位置，其目的是________
_______________________________________。

(11)我国经纬仪系列为: (a)______适用于___________测量；(b)______适用于__________ 测量；(c)_____适用于_____________测量；(d)________适用于_________________
测量；(e)_______适用于_____________测量；(f)________适用于______________测
量。

5.1.3是非判断题
(1)当经纬仪各轴间具有正确的几何关系时，观测同一方向内不同高度目标时，水平度
盘的读数是一样的。

( )
(2)经纬仪对中误差对水平角的影响与测站至目标的距离有关，距离愈大，影响愈大，
但与水平角的大小无关。

( )
(3)目标偏心误差对水平角的影响与测站至目标距离有关，距离愈短，影响愈大，且与。

合集下载

测量学—内容大纲

测量学—内容大纲

第八章 大比例尺地形图的测绘
第九章 地形图的应用
第十章 测设的基本工作
第十一章 建筑施工测量
退出
第一章 绪论 第二章 水准测量 第三章 角度测量
第一节 水平角测量原理
第二节 光学经纬仪的构造 第三节 经纬仪的使用 第四节 水平角的测量方法
第五节 垂直角的测量方法 第六节 经纬仪的检验与校正
第七节 角度测量误差与注意事项
第一节 已知水平距离、水平角和高程的测设 第二节 点的平面位置的测设方法 第三节 已知坡度线的测设
第十一章 建筑施工测量
退出
第一章 绪论 第二章 水准测量 第三章 角度测量 第四章 距离测量与直线定向 第五章 测量误差的基本知识 第六章 小地区控制测量 第七章 大比例尺地形图的基本知识 第八章 大比例尺地形图的测绘 第九章 地形图的应用 第十章 测设的基本工作 第十一章 建筑施工测量
《建筑工程测量》
第一章 绪论 第二章 水准测量 第三章 角度测量 第四章 距离测量与直线定向 第五章 测量误差的基本知识
第六章 小地区控制测量
第七章 大比例尺地形图的基本知识 第八章 大比例尺地形图的测绘 第九章 地形图的应用 第十章 测设的基本工作 第十一章 建筑施工测量
退出
第一章 绪论
第一节 建筑工程测量的任务
第一节 测图前的准备工作 第二节 视距测量 第三节 地形图的测绘 第四节 地形图的拼接、检查与整饰
第九章 地形图的应用 第十章 测设的基本工作 第十一章 建筑施工测量
退出
第一章 绪论 第二章 水准测量 第三章 角度测量 第四章 距离测量与直线定向
第五章 测量误差的基本知识 第六章 小地区控制测量 第七章 大比例尺地形图的基本知识 第八章 大比例尺地形图的测绘
测绘技术应用基础知识优秀课件

测绘技术应用基础知识优秀课件

测量学中常用的是长度、角度、面积等度量 单位。亦要用到重量、温度、气压、时间等度 量单位。下面分别介绍测量上常用的三种度量 单位。
测绘技术应用基础知识优秀课件
一、长度单位
国际单位制中，常用的长度单位的名称和符号
如下：基本单位为米（ m） ，还有千米
（ km） ，分米（ dm） ，厘米（ cm） ，毫
测绘技术应用基础知识优秀课件
图 3 参考椭球体的定位
测绘技术应用基础知识优秀课件
我国1980 年国家大地坐标系采用了 1975年国 际椭球，该椭球的基本元素是：
测绘技术应用基础知识优秀课件
第三节 测量上的基准线和基准面
一、基准线 任何地面点都受着地球上各种力的作用，其中
主要的有地球质心的吸引力和地球自转所产生 的离心力，这两个力的合力称为重力，如图 （4）所示。如果在地面点上悬一个垂球，其 静止时所指的方向就是重力方向，这时的垂球 线，称为铅垂线，如图 （4）所示。
（2）高斯投影3度带：它的中央子午线一部分同6 度带中央子午线重合，一部分同6度带的分界子午 线重合，如用 n表示3度带的带号， 表示L带中央 子午线经度，它们的关系L=3n。我国3度带共计22 带（24～45带）。
测绘技术应用基础知识优秀课件
测量上以每一带的中央子午线的投影为直角坐 标系的纵轴x ，向上（北）为正、向下（南） 为负；以赤道的投影为直角坐标系的横轴 y， 向东为正、向西为负，两轴的交点o为坐标原 点。由于我国领土全部位于赤道以北，因此， x值均为正值，而y值则有正有负，为了使计算 中避免y值出现负值，故规定每带的中央子午 线各自西移500km ，同时为了指示投影是哪 一带，还规定在横坐标值前面要加上带号。
水准面：处于自由静止状态的水面称为水准面。 大地体：在测量工作中，把一个假想的、与静止
全站仪角度测量

全站仪角度测量

• 调整竖盘指标水准管气泡居中，使读 数指标线处于正确位臵。
竖盘指标水准管
竖盘指标水准
管微动螺旋
2、读数设备
度盘读数光学系统：
把水平度盘和竖直度盘的度盘刻划影像传送到一
个读数窗（读数显微镜）中。注意两路进光 。
• 右图是我国统一设计的J6光学经纬 仪的读数系统光路图。
读数显微镜
放大水平度盘、竖直度盘
不讲
方法1 ：利用三角架腿 ，强制对中：
先放下三脚架的一条架腿；双手分别握住另两 条架腿稍离地面前后左右摆动（注意架头要平）， 眼睛同时观察对中器的目镜，直至分划圈中心对 准测站点标志为止，放下两架腿踩紧三个架腿。
方法2 ：用脚螺旋，强制对中
（地势陡峭、松软地面或仪器安置比较困难的测站 采用） ：
读数步骤：
1）转动测微轮：使对径分划线符合（上下线对齐）， 2）读数： （读数口诀：正像在左，倒像在右，相差180°，相距最近。） • （a图） ： 174 02 00.0 ； • ( b图 ) ： 91 1716.0
§ 5. 3 角度观测方法
一、经纬仪的安置
二、水平角观测
三、竖直角观测
照准部、度盘、基座等。
二、光学经纬仪 •采用光学度盘，借助光ห้องสมุดไป่ตู้放大和光学测微器读数的仪器 DJ6光学经纬仪
DJ2光学经纬仪
水平度盘位置变换手轮
Wild 老T3光学经纬仪
1．光学经纬仪的主要部件
1) 望远镜
2) 水准器
3）水平度盘与竖直度盘 4）基座 5）其他辅助机构
1) 望远镜
2) 水准器
水平度盘配盘装臵
w 水平度盘变换钮（手轮）
（加）
是一个带有齿轮的转动装置，通过齿轮的连接带动度盘转动，转动 手轮即拨动了水平度盘，度盘转动的角度值可在读数窗中看到。

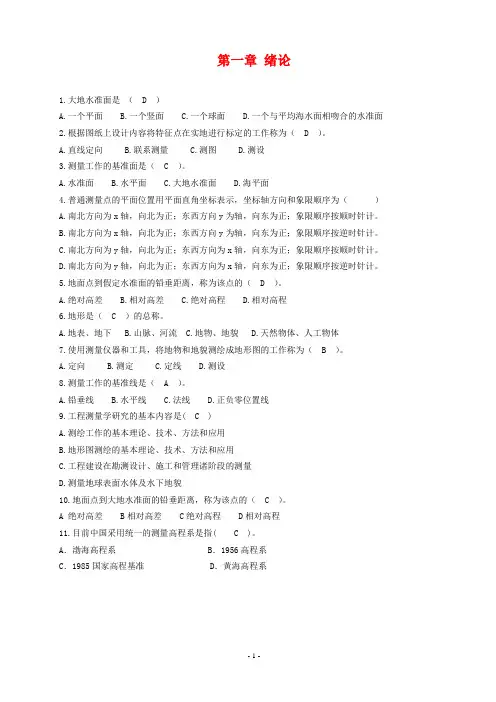

测量员单选题(培训)
