混凝土裂缝检测常用工具推荐

混凝土裂纹检测仪的使用方法一、前言混凝土在使用过程中会因为自然荷载或人为因素等各种原因而出现裂缝，严重时会影响混凝土结构的使用寿命与安全性。

因此，及时有效地检测混凝土裂纹对于维护建筑物的安全至关重要。

混凝土裂纹检测仪就是一种常用的检测工具，本文将对其使用方法进行详细介绍。

二、混凝土裂纹检测仪简介混凝土裂纹检测仪是一种用于检测混凝土裂纹的仪器设备，其工作原理是通过扫描混凝土表面得到表面裂缝的图像，通过图像分析算法进一步得到混凝土的裂缝信息。

混凝土裂纹检测仪一般由扫描探头、图像处理系统、电源等部分组成。

三、混凝土裂纹检测仪使用方法1. 环境检测在使用混凝土裂纹检测仪之前，首先需要检查现场环境是否适合使用，如是否有强光照射、是否有强电磁干扰等。

同时，需要检查仪器本身是否处于正常状态，如探头是否完好无损、电源是否充足等。

2. 操作步骤(1) 准备将混凝土裂纹检测仪的电源插头插入电源插座，并将电源开关打开。

然后将探头连接至主机，调整探头的高度和角度使其与混凝土表面保持垂直，并调整扫描范围。

(2) 扫描通过启动混凝土裂纹检测仪的扫描功能，探头开始扫描混凝土表面，获取混凝土表面裂缝的图像。

在扫描过程中，需要保持探头与混凝土表面的距离恒定，同时保持探头的角度稳定，以保证扫描结果的准确性。

(3) 图像处理扫描结束后，将混凝土裂纹检测仪的图像处理系统连接至计算机，将扫描结果传输至计算机中进行图像处理。

在图像处理过程中，需要对图像进行增强、分割、纠偏等处理，以得到更准确的混凝土裂纹信息。

(4) 分析结果通过图像分析算法，对混凝土表面裂缝的信息进行分析，得出混凝土的裂纹信息。

同时，需要对分析结果进行判断和分类，以确定裂缝的类型和危害程度。

最后，将分析结果输出至打印机或计算机中进行保存和打印。

四、使用注意事项1. 在使用混凝土裂纹检测仪之前，需要仔细阅读使用说明书，并进行充分的培训和练习。

2. 在使用混凝土裂纹检测仪时，需要保持仪器的稳定性，避免振动和冲击。

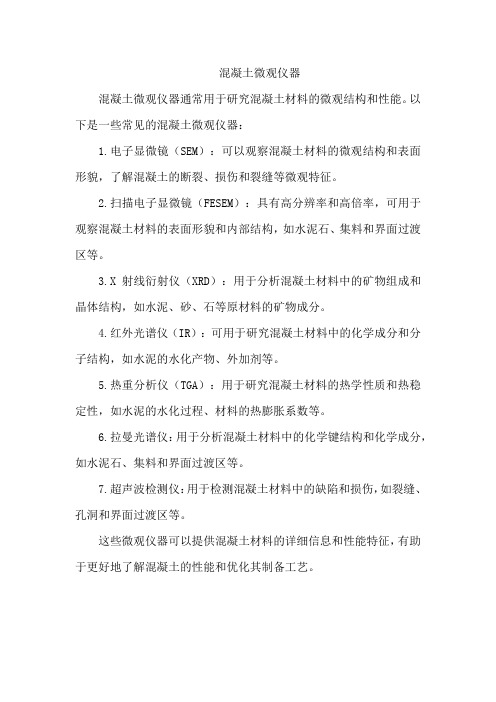

混凝土微观仪器
混凝土微观仪器通常用于研究混凝土材料的微观结构和性能。

以下是一些常见的混凝土微观仪器：
1.电子显微镜（SEM）：可以观察混凝土材料的微观结构和表面形貌，了解混凝土的断裂、损伤和裂缝等微观特征。

2.扫描电子显微镜（FESEM）：具有高分辨率和高倍率，可用于观察混凝土材料的表面形貌和内部结构，如水泥石、集料和界面过渡区等。

3.X射线衍射仪（XRD）：用于分析混凝土材料中的矿物组成和晶体结构，如水泥、砂、石等原材料的矿物成分。

4.红外光谱仪（IR）：可用于研究混凝土材料中的化学成分和分子结构，如水泥的水化产物、外加剂等。

5.热重分析仪（TGA）：用于研究混凝土材料的热学性质和热稳定性，如水泥的水化过程、材料的热膨胀系数等。

6.拉曼光谱仪：用于分析混凝土材料中的化学键结构和化学成分，如水泥石、集料和界面过渡区等。

7.超声波检测仪：用于检测混凝土材料中的缺陷和损伤，如裂缝、孔洞和界面过渡区等。

这些微观仪器可以提供混凝土材料的详细信息和性能特征，有助于更好地了解混凝土的性能和优化其制备工艺。

裂缝测量仪的相关介绍混凝土裂缝测宽仪/裂缝宽度检测仪总体上分为近距离测试类和远距离测试类两种。

远距离测试主要为远距离裂缝测宽仪(观测仪)，主要用于桥梁、隧道、建筑物、高台等裂缝的非接触远距离观测，目前通用的主要为HYLF-4系列；近距离测试类仪器主要用于接触式检测裂缝宽度，根据其智能化程度又分为高、中、低三档。

1、低端裂缝测宽仪这类仪器多是过去传统的测试工具，有宽度比对卡、裂缝塞尺、裂缝显微镜等类型。

宽度比对卡和裂缝塞尺仅用于粗测，精度较低。

裂缝显微镜是用一定放大倍数的显微镜直接观测裂缝宽度，读数精度可达到0.005mm。

但是由于需要人工近距离调节读数游标的位置，工作效率低，劳动强度大。

而且由于自然开裂的裂缝边缘凹凸不平，人工判读误差大。

2、中端裂缝测宽仪与低档仪器相比，这类仪器实现了裂缝图像化显示，人工判读功能。

有一部分仪器初步具备了自动判读功能。

通过摄像头拍摄测试点裂缝图像并放大显示到显示屏上，依据显示屏上的刻度尺，人工读取裂缝宽度。

由于避免了近距离人工调节读数游标，降低了劳动强度。

但是仍需要人工估测和记录宽度，测试精度和人工读数误差仍较大。

3、高端裂缝测宽仪(又称智能裂缝测宽仪/数显裂缝宽度测量仪)这类仪器实现了裂缝图像化显示、智能化实时自动判读功能，可拍照，大大提高了工作效率和测试精度。

KON－FSY型裂缝深度测试仪仪器用途：KON－FSY型裂缝深度测试仪是专用于混凝土表面裂缝深度测试的智能化仪器。

KON－FSY型裂缝深度测试仪技术指标:1. 裂缝深度测试范围：≤500 mm；2. 测试误差：≤5mm 或≤实际缝深的2％～10％；3. 换能器装在固定支架上，测点间距精准；4. 数据传输接口：USB和RS232；5. 主机体积：210mm×153mm×90mm；6. 主机重量：880g；KON－FSY型裂缝深度测试仪功能特点：1.智能化程度高，无需中间过程参量的判读，中文菜单，开机即测，数字直接显示裂缝深度；2.裂缝深度测试的精度高：首创了现场裂缝测试的专用支架，保证了测点间距的准确性，大大提高了裂缝深度测试的精度；3. 机内软件中文菜单设计，操作简单，集测试、存储、查看和删除功能于一体，快速生成检测报告；4. 基于Windows平台下的机外分析处理软件，提供WORD和EXCEL数据格式，方便用户的测试数据管理；。

混凝土施工中的常用试验工具在混凝土施工过程中，为了确保混凝土的质量和性能符合设计要求，需要进行一系列的试验和检测。

而这些试验和检测离不开各种常用的试验工具。

这些工具在混凝土的原材料检验、配合比设计、施工过程控制以及成品质量评估等方面都发挥着重要的作用。

下面就来介绍一下混凝土施工中一些常见的试验工具。

一、坍落度筒坍落度筒是用于测量混凝土坍落度的工具。

坍落度是衡量混凝土流动性的一个重要指标。

它由一个上开口为 100mm、下开口为 200mm、高为 300mm 的圆锥形筒和一个捣棒组成。

使用时，将坍落度筒内壁湿润，放置在水平的地面上，然后分三层装入混凝土，每层用捣棒插捣 25 次。

捣实后，刮去多余的混凝土，垂直平稳地提起坍落度筒。

测量筒高与坍落后混凝土试体最高点之间的高度差，即为混凝土的坍落度。

坍落度筒操作简单、直观，可以快速反映混凝土的流动性，对于施工现场调整混凝土的配合比具有重要的指导意义。

二、维勃稠度仪维勃稠度仪用于测定混凝土拌合物的维勃稠度。

维勃稠度是衡量混凝土干硬性程度的指标。

它主要由振动台、容器、坍落度筒、透明圆盘和秒表等组成。

将混凝土拌合物装入容器中，然后将坍落度筒放在容器内的混凝土上，开动振动台，同时用秒表计时，直到透明圆盘底面被水泥浆布满的瞬间停止计时，所记录的时间即为混凝土的维勃稠度。

维勃稠度仪适用于坍落度小于 10mm 的干硬性混凝土，能够更准确地评估这类混凝土的工作性能。

三、压力试验机压力试验机是用于测定混凝土抗压强度的重要设备。

它通过对混凝土试块施加逐渐增加的压力，直至试块破坏，从而得出混凝土的抗压强度值。

压力试验机通常具有高精度的加载系统和测量系统，能够准确地控制加载速率和测量压力值。

在进行混凝土抗压强度试验时，需要按照标准制作混凝土试块，并在规定的养护条件下养护到规定的龄期。

然后将试块放入压力试验机中进行加载试验。

压力试验机的结果对于评估混凝土的质量和结构的安全性具有决定性的作用。

混凝土裂缝宽度测量方法一、前言混凝土裂缝宽度的准确测量是确保混凝土结构质量和安全的重要环节。

本文将详细介绍混凝土裂缝宽度测量的方法。

二、测量工具准备1. 放大镜：用于观察裂缝的情况，确定测量起点和终点。

2. 卷尺：用于测量裂缝的长度，确定裂缝的具体位置。

3. 钢尺：用于放在裂缝两端，作为裂缝宽度的测量基准。

4. 石膏粉：用于填充裂缝，方便后续对裂缝宽度的测量。

5. 手机或相机：用于拍摄裂缝的照片，以便后续数据记录和分析。

三、测量步骤1. 观察裂缝并确定测量起点和终点首先需要用放大镜观察裂缝的情况，确定裂缝的起点和终点。

在观察裂缝的过程中，需要注意以下几点：（1）观察裂缝的方向：裂缝的方向决定了钢尺的放置方向。

（2）观察裂缝的宽度：如果裂缝较宽，可以将石膏粉填充到裂缝中，以便后续的测量。

（3）观察裂缝的长度：用卷尺测量裂缝的长度，以便后续记录和分析数据。

2. 放置钢尺，测量裂缝宽度在确定裂缝的起点和终点后，需要在两端分别放置钢尺，作为测量裂缝宽度的基准。

放置钢尺的时候需要注意以下几点：（1）钢尺应该放置在裂缝的两端，并与裂缝垂直。

（2）钢尺应该与裂缝平行，并且不能弯曲。

（3）钢尺需要固定，以免在测量过程中移动。

（4）钢尺的长度需要根据裂缝的宽度进行选择，一般选择比裂缝宽度大一些的钢尺。

3. 测量裂缝宽度放置好钢尺后，需要用放大镜仔细观察裂缝，确定裂缝的起点和终点，然后用钢尺测量裂缝的宽度。

测量裂缝宽度的时候需要注意以下几点：（1）测量裂缝宽度的部位应该在裂缝的最窄处。

（2）测量的时候需要用放大镜仔细观察裂缝，确保测量的准确性。

（3）需要多次测量，并取平均值作为最终结果。

4. 记录数据和分析结果完成测量之后，需要记录数据和分析结果。

记录数据的时候需要注意以下几点：（1）记录裂缝的长度、宽度和位置等信息。

（2）需要将记录的数据整理成表格或图表，以便后续分析和比较。

分析结果的时候需要注意以下几点：（1）分析不同测量点的裂缝宽度差异，找出原因并采取相应措施。

混凝土中裂缝检测技术规程一、前言混凝土结构的裂缝是一种常见的结构问题，它们可能导致结构安全性能的下降和使用寿命的缩短。

因此，混凝土中裂缝的检测技术对于保障混凝土结构的安全性、延长使用寿命具有重要意义。

本技术规程旨在介绍混凝土中裂缝检测的相关技术要求和方法，以便工程师和技术人员能够正确地进行混凝土中裂缝的检测。

二、检测设备和工具1. 放大镜：检测裂缝的大小和形状；2. 清洁刷：清理被测表面，使其干净整洁；3. 直尺：测量裂缝长度和宽度；4. 白色粉笔：标记被测表面；5. 镜头相机：记录被测表面的照片；6. 玻璃板：测量裂缝的深度。

三、检测前的准备工作1. 确定检测区域：根据工程要求和结构设计图纸，确定需要检测的区域；2. 清理表面：使用清洁刷清洁被测表面，确保其干净整洁；3. 标记被测区域：使用白色粉笔在被测表面上标记检测区域，以便后续的测量和记录；4. 检测设备和工具准备：将检测设备和工具准备好，确保其工作正常；5. 检测前的安全措施：确保检测区域的周围没有其他人员活动，以免发生意外伤害。

四、检测方法1. 目视检测法：使用放大镜或肉眼，观察被测表面上的裂缝，记录其长度和宽度，以及形状和深度等信息；2. 摄影法：使用镜头相机记录被测表面的照片，以便后续的分析和处理；3. 玻璃板法：将玻璃板贴在被测表面上，使用直尺测量裂缝的长度和宽度，使用放大镜观察裂缝的形状和深度；4. 活性荧光检测法：使用荧光剂和紫外线灯，对被测区域进行照射，观察荧光情况，以便判断裂缝的情况。

五、记录和分析1. 记录被测表面的信息：记录被测表面的照片、裂缝长度和宽度、形状和深度等信息，以便后续的分析和处理；2. 分析被测表面的裂缝情况：根据记录的裂缝信息，分析裂缝的情况，判断其是否对结构安全性能产生影响；3. 制定检测结果报告：根据分析结果，制定检测结果报告，包括被测表面的情况、裂缝的情况、结构安全性能的评估等内容。

六、注意事项1. 检测前必须进行安全措施，确保检测区域的安全；2. 检测设备和工具必须工作正常，以保证检测结果的准确性；3. 检测过程中必须注意保持被测表面的干燥和整洁；4. 检测结果必须按照规定的程序进行记录和分析，确保结果的可靠性和准确性；5. 检测结果必须及时报告给有关部门和责任人，以便采取相应的措施。

混凝土密实度检测技术规程一、引言混凝土密实度是指混凝土中泥浆、空气以及孔隙等非均匀物质的含量。

密实度的大小直接影响到混凝土的强度、耐久性和使用寿命等重要性能指标。

因此，在混凝土工程中，对混凝土密实度的检测十分重要。

本文将介绍混凝土密实度检测技术规程，以便工程师们在实际工作中能够更好地进行混凝土密实度检测。

二、检测工具和设备1、混凝土密度计：用于测量混凝土密度和空隙率；2、超声波检测仪：用于测量混凝土中的裂缝和孔隙；3、钢尺、卷尺：用于测量混凝土的尺寸和体积；4、天平：用于测量混凝土的质量；5、其他工具和设备：如橡皮锤、水平仪、温度计等。

三、检测方法1、混凝土密度检测（1）准备工作① 按照混凝土密度计的说明书将其校准；② 准备好混凝土样品，样品大小应符合密度计的要求；③ 确定好测量位置，清理干净测量面。

（2）测量步骤① 将样品放在密度计的测量台上；② 按下计算按钮，等待计算结果；③ 重复以上步骤进行多次测量，计算平均值。

（3）结果处理将测量结果记录在检测表格中，并计算出平均值和标准差。

2、混凝土空隙率检测（1）准备工作① 将混凝土样品切割成规定大小的立方体；② 确定好测量位置，清理干净测量面。

（2）测量步骤① 将混凝土样品放在密度计的测量台上；② 按下计算按钮，等待计算结果；③ 记录测量结果。

（3）结果处理将测量结果记录在检测表格中，并计算出平均值和标准差。

3、混凝土裂缝检测（1）准备工作① 确定好测量位置；② 清理干净测量面。

（2）测量步骤① 使用超声波检测仪对混凝土进行扫描；② 记录混凝土中裂缝的位置及大小。

（3）结果处理将测量结果记录在检测表格中，并计算出裂缝的数量、长度和宽度等参数。

4、混凝土孔隙检测（1）准备工作① 确定好测量位置；② 清理干净测量面。

（2）测量步骤① 使用超声波检测仪对混凝土进行扫描；② 记录混凝土中孔隙的位置及大小。

（3）结果处理将测量结果记录在检测表格中，并计算出孔隙的数量、大小和分布等参数。

混凝土中使用红外线检测裂缝的方法一、前言混凝土是一种常见的建筑材料，但由于其本身的物理性质和外部环境因素的影响，容易出现裂缝，导致建筑物的安全问题。

因此，在混凝土的使用和维护过程中，裂缝的检测和修复显得尤为重要。

本文将介绍一种使用红外线检测混凝土裂缝的方法，以帮助人们更好地了解混凝土裂缝的情况。

二、红外线检测混凝土裂缝的原理红外线是一种电磁波，其波长范围为0.8至1000微米。

混凝土的物理性质决定了其在不同波长的光线下有不同的反射和吸收特性。

在红外线下，混凝土中的裂缝会产生不同的反射和吸收，从而产生不同的热像图。

通过对这些热像图的分析，可以确定混凝土中的裂缝位置、大小和形状，为后续的修复提供了重要的依据。

三、红外线检测混凝土裂缝的工具和设备红外线检测混凝土裂缝需要以下工具和设备：1.红外线热像仪：用于捕捉混凝土表面的热像图。

2.三脚架：用于支撑红外线热像仪，保证其稳定性。

3.激光测距仪：用于测量混凝土表面裂缝的长度和宽度。

4.计算机：用于处理和分析红外线热像图。

四、红外线检测混凝土裂缝的步骤1.准备工作在进行红外线检测之前，需要进行一些准备工作，确保混凝土表面干燥、洁净、无遮挡物和无辐射源。

同时，需要将红外线热像仪安装在三脚架上，并将其与计算机连接。

2.进行检测将红外线热像仪对准混凝土表面，按下拍照按钮，捕捉混凝土表面的热像图。

在拍摄过程中，需要保持热像仪的稳定性，以避免图像模糊。

3.分析热像图通过计算机软件对热像图进行分析，可以确定混凝土表面的裂缝位置、大小和形状。

同时，可以根据颜色变化来判断混凝土表面的温度分布情况，以确定是否存在异常情况。

4.测量裂缝使用激光测距仪对混凝土表面的裂缝进行长度和宽度的测量，以便后续的修复工作。

五、红外线检测混凝土裂缝的注意事项1.检测时需要避免阳光直射，以免影响热像图的质量。

2.检测时需要保持红外线热像仪的稳定性，以避免图像模糊。

3.检测时需要保持混凝土表面的干燥、洁净、无遮挡物和无辐射源，以保证检测的准确性。

混凝土裂缝宽度检测技术规程一、技术概述本技术规程是针对混凝土结构中裂缝宽度检测的技术要求，旨在提高混凝土建筑物的工程质量及安全性。

本技术规程适用于混凝土建筑物的裂缝检测及其宽度的测量。

二、检测仪器及工具1.裂缝检测仪器，如水平仪、激光测距仪、微调千分尺等；2.显微镜和放大镜等；3.通道尺和卷尺等；4.记录表格和笔等。

三、检测方法1.准备工作（1）裂缝检测前，需进行混凝土表面清理，清除灰尘和污垢；（2）裂缝检测前，需进行标志，标明被检测的区域；（3）裂缝检测前，需根据混凝土建筑物的要求，选择适当的检测仪器和工具。

2.检测步骤（1）使用水平仪或激光测距仪，在裂缝两侧固定测量点，测量两点之间的距离；（2）使用微调千分尺或显微镜，测量裂缝的宽度；（3）记录测量数据，包括测量日期、被检测区域、测量仪器型号及参数、测量点和裂缝宽度等；（4）根据检测数据，对裂缝的宽度进行评估和分析。

四、检测标准1.裂缝宽度的评估标准（1）裂缝宽度小于0.2mm，为微小裂缝，不需要进行处理；（2）裂缝宽度在0.2mm~0.5mm之间，为轻微裂缝，需进行监测及防止扩大；（3）裂缝宽度在0.5mm~1.0mm之间，为中等裂缝，需采取措施进行处理；（4）裂缝宽度大于1.0mm，为严重裂缝，需采取紧急处理措施。

2.检测结果的记录（1）记录测量日期、被检测区域、测量仪器型号及参数、测量点和裂缝宽度等；（2）记录裂缝宽度的评估结果。

五、数据处理1.数据的分析（1）根据裂缝宽度的评估结果，判断混凝土建筑物的安全性；（2）根据裂缝宽度的变化趋势，判断混凝土建筑物的变形情况。

2.数据的报告（1）对检测结果进行分析和总结，编写检测报告；（2）检测报告应包括被检测区域、检测日期、检测仪器型号及参数、测量点和裂缝宽度等数据，以及裂缝宽度的评估结果和建议处理措施。

六、注意事项1.检测前需进行准备工作，确保检测精度；2.检测时需注意安全，防止仪器和工具的损坏；3.检测时需注意测量数据的准确性，避免误差；4.检测后需对数据进行及时处理和报告，确保检测结果有效。

混凝土裂缝度测量标准一、前言混凝土裂缝度测量是混凝土结构检测和评估的一个重要部分，通过测量混凝土裂缝度可以判断混凝土结构的健康状况，提前发现混凝土结构的缺陷和问题，从而采取有效的维修和保养措施，保障混凝土结构的安全和稳定。

二、测量工具和设备1. 混凝土裂缝计：测量混凝土裂缝度的主要工具，常见的有激光裂缝计、数显式裂缝计等。

2. 支撑架：用于固定裂缝计，保证测量的准确性和可靠性。

3. 测量尺：用于测量混凝土表面的距离，确定裂缝计的位置和裂缝的长度。

4. 清洁工具：用于清除混凝土表面的灰尘、油污等杂物，保证测量的准确性。

三、测量方法和步骤1. 确定测量位置：根据混凝土结构的特点和裂缝的分布情况，确定裂缝计的测量位置，一般选择裂缝的中点作为测量点。

2. 安装支撑架：将支撑架按照裂缝计的要求固定在测量点上，保证裂缝计的稳定性和垂直度。

3. 校准裂缝计：根据裂缝计的使用说明书，进行校准和调试，确保裂缝计的精度和准确性。

4. 测量裂缝长度：使用测量尺测量裂缝的长度，记录数据。

5. 计算裂缝度：根据裂缝计的显示数据和裂缝长度，计算裂缝的度数，一般以毫米/米作为单位。

6. 记录数据：将测量结果记录在测量表格中，包括测量位置、测量时间、裂缝长度和裂缝度等信息。

四、测量标准和要求1. 测量精度：裂缝度测量精度要求高，一般应控制在0.1mm/米以内。

2. 测量范围：裂缝度测量范围应根据混凝土结构的特点和裂缝的分布情况而定，一般应覆盖整个结构的裂缝情况。

3. 测量频率：混凝土结构的裂缝情况会随着时间的推移而发生变化，因此裂缝度测量的频率应根据具体情况而定，一般建议每年至少测量一次。

4. 数据处理：测量数据应及时处理和记录，建立混凝土结构的裂缝档案，以便后续维护和管理。

5. 建立评估体系：根据测量数据和混凝土结构的实际情况，建立相应的评估体系，对混凝土结构的健康状况进行全面评估和分析，提出有效的维修和保养措施。

五、总结混凝土裂缝度测量是混凝土结构检测和评估的重要手段，通过科学、准确的测量和分析，可以有效提前发现混凝土结构的缺陷和问题，及时采取有效的措施，保障混凝土结构的安全和稳定。
