各种材料测试仪器
- 格式:doc
- 大小:27.50 KB
- 文档页数:3
材料及金相检测实验室需要的设备和仪器
材料和金相实验室的建立需要三方面的仪器:
1.材料力学性能测试:材料拉压强度测试机
2.材料化学成分分析:直读光谱仪
如果需要用传统的方法分析化学成分,还需要有天平,光度计,比色皿,滴定管等。
3.金相组织检测:金相试样切割机、金相试样预磨机、金相试样抛
光机、金相试样镶样机、多倍放大的金相显微镜、20倍的目示镜、电吹风、侵蚀剂、砂纸、金相组织评定图普等。
4.硬度检测:洛氏硬度计、布氏硬度计、显微硬度计、带图像显示
的显微硬度计。
金属力学实验室常用的仪器
1. 万能材料试验机,用于测试金属材料的拉伸、压缩、弯曲等
力学性能,可以测定材料的强度、延伸性和韧性等参数。
2. 金相显微镜,用于观察金属材料的显微组织结构,可以分析
晶粒大小、相含量、晶界分布等信息。
3. 扫描电子显微镜(SEM),能够以高分辨率观察金属表面形
貌和微观结构,对金属的表面形貌和微观结构进行分析。
4. 透射电子显微镜(TEM),用于观察金属材料的晶体结构和
位错等缺陷,具有高分辨率和高放大倍数。
5. X射线衍射仪(XRD),用于分析金属材料的晶体结构和晶
格参数,可以确定金属材料的结晶性质和晶体学信息。
6. 硬度计,用于测定金属材料的硬度,包括洛氏硬度计、维氏
硬度计、巴氏硬度计等。
7. 电子万能试验机,用于测试金属材料的弹性模量、屈服强度、
断裂韧性等力学性能。
8. 金属热处理炉,用于对金属材料进行退火、正火、淬火、回火等热处理工艺,改变金属的组织结构和性能。
以上仪器是金属力学实验室常用的一些仪器,通过这些仪器的使用,可以全面地了解金属材料的力学性能、微观结构和热处理工艺等信息。
建筑材料检测和试验仪器设备一览表
以下是建筑材料检测和试验仪器设备的一览表,用于帮助您了解和选择合适的仪器设备。
1. 强度测试
- 压力试验机:用于测试建筑材料的抗压强度。
- 弯曲试验机:用于测量材料的抗弯强度。
- 剪切试验机:用于测量材料的抗剪强度。
- 拉伸试验机:用于测量材料的抗拉强度。
2. 密度测试
- 密度计:用于测量材料的密度。
- 空气比重计:用于测量材料的空气比重。
3. 耐候性测试
- 高低温试验箱:用于测试材料在高低温环境下的耐候性。
4. 水分测试
- 水分仪:用于测量材料中的水分含量。
5. 物理性能测试
- 吸水率测试仪:用于测量材料的吸水率。
- 抗渗透性测试仪:用于测量材料的抗渗透性能。
- 硬度计:用于测量材料的硬度。
6. 化学性能测试
- pH计:用于测量材料的酸碱性。
- 受潮膨胀性测试仪:用于测试材料的受潮膨胀性能。
请注意,以上仪器设备仅作为参考,并根据具体需求进行选择。
建议在选购前与专业人士进行咨询和确认。
如有任何疑问,请随时与我们联系。
复合材料常用测试仪器
复合材料是由两种或两种以上不同性质的材料组合而成的新材料,具有高强度、轻质、耐磨、耐腐蚀等优点,在诸多领域得到广泛应用。
为了保证复合材料的质量和性能,需要使用各种测试仪器进行检测和评估。
以下是常用的几种复合材料测试仪器。
1. 拉伸试验机:用于测量复合材料在拉伸加载下的材料性能,如弹性模量、屈服强度、断裂强度等。
2. 压缩试验机:用于测量复合材料在压缩加载下的抗压性能,如压缩强度、屈服强度等。
3. 弯曲试验机:用于测量复合材料在弯曲加载下的抗弯性能,如弯曲强度、屈服强度等。
4. 冲击试验机:用于测量复合材料在冲击加载下的抗冲击性能,如冲击韧性、断裂韧性等。
5. 疲劳试验机:用于测量复合材料在交变载荷下的抗疲劳性能,如疲劳寿命、疲劳强度等。
6. 热分析仪:用于测量复合材料在高温条件下的热性能,如热膨胀系数、热导率等。
7. 热机械分析仪:用于测量复合材料在热力学和机械加载下的性能变化,如热膨胀系数、热应力等。
8. 粘弹性仪:用于测量复合材料在动态加载下的粘弹性性能,如动态模量、损耗因子等。
9. 导热仪:用于测量复合材料的导热性能,如导热系数、热阻等。
10. 超声波检测仪:用于测量复合材料的内部缺陷和界面结合情况,如气孔、裂纹等。
这些测试仪器能够全面评估复合材料的力学性能、热性能、疲劳性能等关键指标,帮助研究人员和工程师更好地了解和改进复合材料的性能,从而提高产品质量和应用效果。
通过科学的测试和分析,可以为复合材料的设计、制备和应用提供可靠的技术支持。
市政桥梁工程主要的材料试验测量质检仪器设备表本文档列出了市政桥梁工程中主要的材料试验测量质检仪器设备,以帮助工程人员了解所需的设备和仪器,并确保对材料质量的节制验收和监控。
一、混凝土材料试验1. 压力试验机:用于测试混凝土抗压强度。
2. 弯曲试验机:用于测试混凝土的弯曲强度和抗折性能。
3. 混凝土标准养护箱:用于控制和监测混凝土的养护条件。
4. 硬度计:用于测试混凝土的硬度。
二、钢筋材料试验1. 金相显微镜:用于检测钢筋的组织结构和质量。
2. 弹性模量试验机:用于测试钢筋的弹性模量。
3. 扭转试验机:用于测试钢筋的扭转性能。
4. 拉伸试验机:用于测试钢筋的抗拉性能。
三、沥青材料试验1. 沥青黏度计:用于测试沥青的黏度。
2. 可锥度试验机:用于测试沥青的可锥度。
3. 沥青膨胀仪:用于测试沥青的膨胀性能。
4. 稳定度试验机:用于测试沥青的稳定度。
四、土壤材料试验1. 压缩试验机:用于测试土壤的压缩性能。
2. 直剪试验机:用于测试土壤的剪切性能。
3. 孔隙比测定仪:用于测定土壤的孔隙比。
4. 饱和度试验仪:用于测试土壤的饱和度。
五、钢结构材料试验1. 金属拉力机:用于测试钢结构材料的抗拉性能。
2. 金属硬度计:用于测试钢结构材料的硬度。
3. 金属冲击试验机:用于测试钢结构材料的冲击性能。
4. 金属材料化学成分分析仪:用于分析钢结构材料的化学成分。
以上仅列举了市政桥梁工程中主要的材料试验测量质检仪器设备,工程人员在实际操作中还应根据具体情况选择相应的仪器设备。

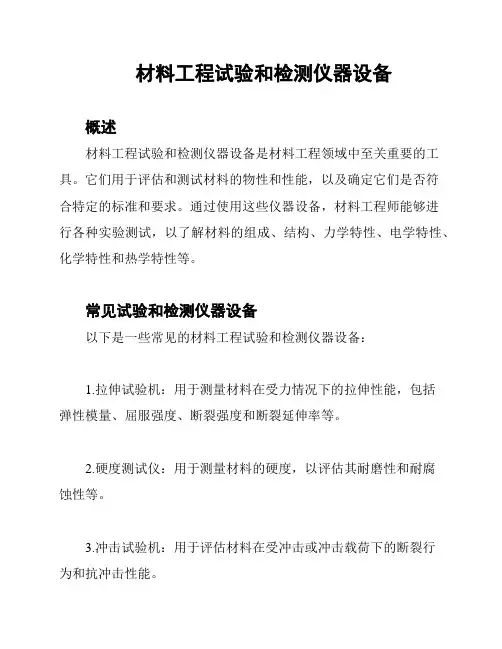

材料工程试验和检测仪器设备概述材料工程试验和检测仪器设备是材料工程领域中至关重要的工具。
它们用于评估和测试材料的物性和性能,以及确定它们是否符合特定的标准和要求。
通过使用这些仪器设备,材料工程师能够进行各种实验测试,以了解材料的组成、结构、力学特性、电学特性、化学特性和热学特性等。
常见试验和检测仪器设备以下是一些常见的材料工程试验和检测仪器设备:1.拉伸试验机:用于测量材料在受力情况下的拉伸性能,包括弹性模量、屈服强度、断裂强度和断裂延伸率等。
2.硬度测试仪:用于测量材料的硬度,以评估其耐磨性和耐腐蚀性等。
3.冲击试验机:用于评估材料在受冲击或冲击载荷下的断裂行为和抗冲击性能。
4.扫描电子显微镜:用于观察材料的表面形貌和微观结构,以便了解材料的组织特征和表面质量。
5.X射线衍射仪:用于分析材料的晶体结构和相变等。
6.热膨胀仪:用于测量材料在不同温度下的热膨胀系数,以评估其热稳定性和热特性。
7.导电性测试仪:用于测量材料的导电性能,以确定其电子传导能力和导电特性。
应用意义材料工程试验和检测仪器设备在材料研究、材料开发和质量控制等方面扮演着重要角色。
它们可以帮助工程师和科学家们评估和比较不同材料的性能,从而选择最适合特定应用的材料。
同时,这些仪器设备也用于监测材料在使用过程中的改变和老化情况,以确保产品的可靠性和安全性。
结论材料工程试验和检测仪器设备是材料工程领域的重要工具,它们为研究人员和工程师提供了对材料性能进行客观评估的能力。
通过使用这些仪器设备,我们能够更好地理解和应用各种材料,从而推动材料科学和工程的发展。
材料力学经常使用的仪器1. 引言1.1 概述材料力学是研究材料的物理性质和力学行为的学科,广泛应用于材料工程、机械工程和土木工程等领域。
在材料力学的研究过程中,需要使用各种仪器来进行实验和测试,以获取材料的力学性能参数和微观结构信息。
本文将介绍在材料力学中经常使用的仪器及其功能。
1.2 文章结构本文将从以下几个方面介绍主要仪器的原理、应用范围以及相关技术参数:应变计、实验拉伸机、扫描电子显微镜(SEM)、X射线衍射仪(XRD)。
通过对这些经常使用的仪器进行详细介绍,可以帮助读者更好地了解并运用它们进行材料力学的研究和分析。
1.3 目的本文旨在向读者系统地介绍常用于材料力学实验和测试中的关键仪器。
了解这些仪器的基本原理、使用范围以及精度与误差等重要参数,有助于读者在实际研究中选取合适的仪器,并正确运用它们进行材料性能和结构的分析。
同时,对这些仪器的全面了解也有助于读者提高实验技能和数据分析能力,在材料力学领域取得更加准确有效的研究成果。
2. 仪器一: 应变计2.1 工作原理应变计是一种用于测量材料应变的仪器。
它基于电阻应变效应或压电效应,通过测量材料中发生的形变来确定应变程度。
电阻应变计通常由金属箔片组成,当受到外力作用时,金属箔片会发生微小的形变,并改变其电阻值。
压电应变计则利用压电材料在受到压力或拉伸时产生的电荷来测量应变。
2.2 使用范围应变计在材料力学研究领域广泛使用。
它可以对金属、陶瓷、复合材料等不同类型的材料进行应变测量。
在工程实践中,应变计被广泛用于结构件、机械零件以及各种测试设备中,例如用于测量弹性模量、屈服强度和断裂韧性等力学性能参数。
2.3 精度与误差应变计的精度取决于其设计和制造质量以及使用环境等因素。
精确安装和校准是确保准确测量的关键步骤。
由于外部干扰或传感器自身的响应限制,应变计可能存在一定的误差。
因此,在进行实验时,准确记录和分析测量误差是必不可少的。
以上是“2. 仪器一: 应变计”部分内容的详细说明。
建筑材料试验和检测仪器设备一览表
以下是本公司所拥有的建筑材料试验和检测仪器设备的一览表:
1. 冲击试验机
- 用途:测试材料的冲击性能,评估材料的抗冲击能力。
- 规格:最大冲击能量为500J。
2. 弯曲试验机
- 用途:测试材料的抗弯曲能力,评估材料的结构强度。
- 规格:最大加载力为100 kN。
3. 拉伸试验机
- 用途:测试材料的抗拉强度和延展性能。
- 规格:最大加载力为200 kN。
4. 压缩试验机
- 用途:测试材料的抗压性能,评估材料的抗压能力。
- 规格:最大加载力为500 kN。
5. 硬度测试仪
- 用途:测试材料的硬度,评估材料的耐磨性和耐刮性。
- 规格:可测量多种硬度指标,包括布氏硬度、洛氏硬度等。
6. 密度计
- 用途:测试材料的密度,评估材料的质量和材质。
- 规格:可测量多种材料的密度,包括固体和液体。
7. 水泥标准稠度仪
- 用途:测试水泥的流动性和可塑性,评估水泥的工艺性能。
- 规格:符合国家相关标准和规范要求。
以上是我们公司所拥有的主要建筑材料试验和检测仪器设备的一览表。
如果您有任何其他需求或疑问,请随时与我们联系。
谢谢!。

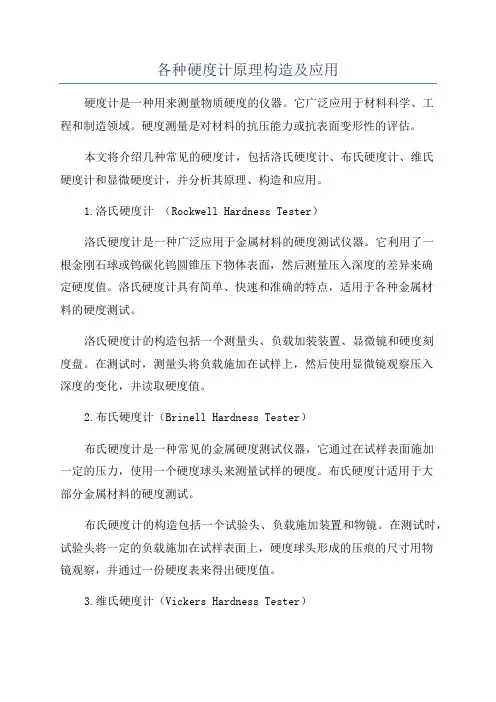

各种硬度计原理构造及应用硬度计是一种用来测量物质硬度的仪器。
它广泛应用于材料科学、工程和制造领域。
硬度测量是对材料的抗压能力或抗表面变形性的评估。
本文将介绍几种常见的硬度计,包括洛氏硬度计、布氏硬度计、维氏硬度计和显微硬度计,并分析其原理、构造和应用。
1.洛氏硬度计(Rockwell Hardness Tester)洛氏硬度计是一种广泛应用于金属材料的硬度测试仪器。
它利用了一根金刚石球或钨碳化钨圆锥压下物体表面,然后测量压入深度的差异来确定硬度值。
洛氏硬度计具有简单、快速和准确的特点,适用于各种金属材料的硬度测试。
洛氏硬度计的构造包括一个测量头、负载加装装置、显微镜和硬度刻度盘。
在测试时,测量头将负载施加在试样上,然后使用显微镜观察压入深度的变化,并读取硬度值。
2.布氏硬度计(Brinell Hardness Tester)布氏硬度计是一种常见的金属硬度测试仪器,它通过在试样表面施加一定的压力,使用一个硬度球头来测量试样的硬度。
布氏硬度计适用于大部分金属材料的硬度测试。
布氏硬度计的构造包括一个试验头、负载施加装置和物镜。
在测试时,试验头将一定的负载施加在试样表面上,硬度球头形成的压痕的尺寸用物镜观察,并通过一份硬度表来得出硬度值。
3.维氏硬度计(Vickers Hardness Tester)维氏硬度计是一种常用于金属和陶瓷材料的硬度测试仪器。
它主要用于测量材料的显微硬度,即对于较小的硬度痕迹。
维氏硬度计的构造包括一个负载施加装置、一个钻石或钨碳化钨的金字塔形压头和一个显微镜。
在测试时,负载施加装置将一定负载施加在试样表面上,压头形成的硬度痕迹的对角线长度用显微镜观察,并通过一份硬度表来确定硬度值。
4.显微硬度计(Microhardness Tester)显微硬度计是一种特殊的硬度测试仪器,主要用于测量材料的显微硬度,比如薄片、涂层和附着物等。
显微硬度计适用于对小硬度痕迹的测量,分析和质量控制。

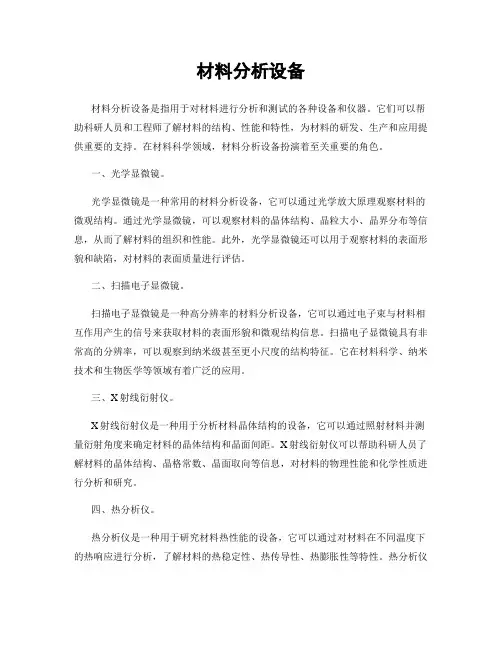

材料分析设备材料分析设备是指用于对材料进行分析和测试的各种设备和仪器。
它们可以帮助科研人员和工程师了解材料的结构、性能和特性,为材料的研发、生产和应用提供重要的支持。
在材料科学领域,材料分析设备扮演着至关重要的角色。
一、光学显微镜。
光学显微镜是一种常用的材料分析设备,它可以通过光学放大原理观察材料的微观结构。
通过光学显微镜,可以观察材料的晶体结构、晶粒大小、晶界分布等信息,从而了解材料的组织和性能。
此外,光学显微镜还可以用于观察材料的表面形貌和缺陷,对材料的表面质量进行评估。
二、扫描电子显微镜。
扫描电子显微镜是一种高分辨率的材料分析设备,它可以通过电子束与材料相互作用产生的信号来获取材料的表面形貌和微观结构信息。
扫描电子显微镜具有非常高的分辨率,可以观察到纳米级甚至更小尺度的结构特征。
它在材料科学、纳米技术和生物医学等领域有着广泛的应用。
三、X射线衍射仪。
X射线衍射仪是一种用于分析材料晶体结构的设备,它可以通过照射材料并测量衍射角度来确定材料的晶体结构和晶面间距。
X射线衍射仪可以帮助科研人员了解材料的晶体结构、晶格常数、晶面取向等信息,对材料的物理性能和化学性质进行分析和研究。
四、热分析仪。
热分析仪是一种用于研究材料热性能的设备,它可以通过对材料在不同温度下的热响应进行分析,了解材料的热稳定性、热传导性、热膨胀性等特性。
热分析仪包括热重分析仪、差示扫描量热仪、热膨胀仪等,它们在材料研究、材料工程和材料加工等领域有着广泛的应用。
五、质谱仪。
质谱仪是一种用于分析材料成分和结构的设备,它可以通过对材料中各种成分的质量-电荷比进行测量和分析,从而确定材料的化学成分和分子结构。
质谱仪在材料分析、化学分析和生物医学等领域有着重要的应用,可以帮助科研人员和工程师了解材料的组成和性质。
综上所述,材料分析设备在材料科学和工程领域中具有非常重要的地位和作用。
它们可以帮助科研人员和工程师深入了解材料的结构、性能和特性,为材料的研发、生产和应用提供重要的支持。
1、X射线衍射仪
主要用途:材料结构相关的多方面分析:金属、陶瓷、矿物及人工合成的无机晶体;有机晶体;非晶态;聚合物、各种复合材料等。
研究和分析内容:物相鉴定,相变,非晶态晶化过程,聚合物、聚集态结构,多晶择优取向,结晶度,晶格常数,一定范围的长周期测定,单晶定向,外延膜晶格匹配等等。
2、金相显微镜
用于研究金属的显微组织,作金属学与热处理、金属物理学、炼钢与铸造过程等金相试验研究之用,能在明场、暗场和偏光下进行观察、投影和摄影
3、高分辨透射电子显微镜
主要用于材料内部的显微结构分析和微区成分的定量分析,主要应用如下:
物相鉴定,采用电子衍射花样和电子显微图像相结合的方法,对未知物相进行研究判定。
材料显微结构的表征,如材料的形貌、尺度、晶界、相界、孪晶、层错、位错、取向关系等等,在一定条件下,可获得材料相变过程及显微结构变化的信息。
高分辨晶格点阵像和原子结构像的获得,可揭示材料在原子分辨尺度上的显微结构细节,对物相鉴定,结构表征更有助益。
利用X射线能谱对材料的微小区域进行定量分析,把材料的结构研究和成分分析结合起来,有益于对材料的全面了解。
4、场发射扫描电子显微镜
主要用于观察材料表面的微细形貌、断口及内部组织,并对材料表面微区成分进行定性和定量分析,主要用途如下:
无机或有机固体材料断口、表面形貌、变形层等的观察和机理研究
金属材料的相分析、成分分析和夹杂物形态成分的鉴定
观察陶瓷、混凝土、生物、高分子、矿物、纤维等无机或有机固体材料表面形貌。
微型加工的表征和分析集成电路图形及断面尺寸,PN结位置,结区缺陷。
金属镀层厚度及各种固体材料膜层厚度的测定。
研究晶体的生长过程、相变、缺陷、无机或有机固体材料的粒度观察和分析
进行材料表面微区成分的定性和定量分析,在材料表面做元素的面、线、点分布分析。
5、电子探针显微分析仪
材料表面微区(微米级、亚微米级)化学组成的高速定性或定量分析;
材料表面或截面(包括纳米薄膜)的点扫描、线扫描(涂层或梯度结构中成分分布信息)、面扫描(成分面分布图像)分析;
材料表面形貌观察(二次电子像、背散射电子像、断口表面分析);
材料或生物组织的扫描透射电子像(STEM)观察;
工业产品质量评价和失效分析。
6、热膨胀仪
可用于精确测量材料在热处理过程中的膨胀或收缩情况,且还可提供提供c-DTA(计算型DTA)功能。
可用来研究材料的线性热膨胀、热膨胀系数(CTE)、烧结温度、烧结步骤、相变、分解温度、玻璃化转变温度、软化点、软化温度、密度变化、添加剂对原材料的影响等。
右图所示为铁的线性热膨胀系数和热膨胀系数。
在氦气气氛下以5 ℃/min测量。
在960 ℃
(曲线峰值)和1409 ℃出现晶体结构变化(bcc-fcc-bcc)。
广泛应用于无机陶瓷、金属材料、塑胶聚合物、建筑材料、涂层材料、耐火材料、复合材料等领域材料的测试。
7、X射线荧光光谱仪
可以进行准确的定性、定量分析,可用来研究和测定各种材料成分。
8、热分析仪
热分析技术包括TG,DTA,,DSC,DMA,TMA。
我们常用的有DTA和DSC
热重分析仪(TG, Thermogravimetric Analysis):可测量物质的热分解温度和分解速率等。
热重分析(Thermogravimetric Analysis,TG或TGA),是指在程序控制温度下测量待测样品的质量与温度变化关系的一种热分析技术,用来研究材料的热稳定性和组份。
TGA在研发和质量控制方面都是比较常用的检测手段。
热重分析在实际的材料分析中经常与其他分析方法连用,进行综合热分析,全面准确分析材料。
差示扫描量热仪(DSC):可测定物质熔点、熔化热、晶化、晶化热、玻璃化转变等。
差热分析仪(DTA):可定性测量物质在升温过程中热量的变化。
差热分析(Differential Thermal Analysis,DTA),是一种重要的热分析方法,是指在程序控温下,测量物质和参比物的温度差与温度或者时间的关系的一种测试技术。
该法广泛应用于测定物质在热反应时的特征温度及吸收或放出的热量,包括物质相变、分解、化合、凝固、脱水、蒸发等物理或化学反应。
广泛应用于无机、硅酸盐、陶瓷、矿物金属、航天耐温材料等领域,是无机、有机、特别是高分子聚合物、玻璃钢等方面热分析的重要仪器。
9、表面粗糙度测试仪
对工件表面粗糙度进行高精度测量。
10、万能试验机
功能:金属、非金属材料、工程塑料等的拉伸、压缩、弯曲和剪切等试验。
11、硬度计
布氏、洛氏、维氏等硬度计,用于材料的硬度测量。
12、激光拉曼光谱仪
用于测定分子的振动光谱,与红外光谱互补,是分析物质组分、结构等的光谱分析手段之一。
测量时无损样品并几乎不受水溶液的拉曼峰干扰。
13、傅立叶变换红外光谱仪
主要用于有机物的组成及定性、定量分析,给出重要的集团信息。
带有混合气体定量分析系统,可在线定量极低浓度的气体及结构复杂的燃烧、热解产物。
可进行热重-红外联机分析。
14、比表面分析仪
微孔容积。
测单点、多点BET,吸附、脱附等温线,可分析材料的孔径分布、孔体积等。
适用于各种催化剂、吸附剂等多孔材料。
15 激光粒度分析仪
提供粒度分布,适于分析各种有机物、无机物、金属粉体,涂料,催化剂,陶瓷原料,各种乳液等。
16、电感耦合等离子体原子发射光谱仪(ICP-OES)
适用于元素定性、半定量和精确定量分析,同时测定很高浓度的元素含量和较痕量元素含量,广泛应用于环境、冶金、地质、农林、石化、矿物、材料生物、食品等领域未知样品中的微量元素的定性、半定量和精确定量分析。
能分析除氧、氯、硫、氟和惰性气体元素外的绝大多数金属元素和非金属元素。
