机械制造工艺学复习

机械制造工艺学综合学习复习提要一、引言机械制造工艺学是机械制造专业的重要基础课程，是学生了解和掌握机械制造的基本原理和方法的关键。

本文旨在综合总结机械制造工艺学的重要知识点，让学生在复习机械制造工艺学时更加有针对性和高效。

二、机械加工工艺学（一）机械加工概述机械加工是利用机械力对材料进行切削（如车、铣、磨、齿等）、变形（如拉、深等）和组合（如焊接、铆接等）的一种加工方法。

切削加工是机械加工的主要方式，机械加工主要应用于制造精密零件。

（二）机械加工基础知识1.工件：机械加工的对象，常见的工件包括轴、齿轮、机床主轴等；2.刀具：用于机械加工中切削、负载的工具，有高速钢刀具、硬质合金刀具、陶瓷和蓝宝石刀具等；3.夹具：用于固定机械加工中工件的装置，常见夹具有机械夹具、气动夹具、液压夹具等。

（三）加工精度控制机械加工过程中的加工精度要求非常高，因此加工精度控制是机械加工过程中的重要环节。

加工精度的主要控制手段包括：刀具位置误差的控制、机床基础刚度的控制、机床专用附件的使用和工艺参数的控制等。

三、塑性加工工艺学（一）塑性加工概述塑性加工是利用压力使材料发生变形，以达到形状改变、结构改变甚至能量改变的方法。

塑性加工主要应用于制造各种金属成品，例如汽车零件、家电零件等。

（二）塑性加工的基础知识1.金属材料：塑性加工的材料主要包括铝合金、钢等金属材料，其不同的物理和化学特性对加工过程和效果有很大影响。

2.压缩强度：指在压缩加载下，材料发生塑性变形的能力，是衡量材料塑性的重要指标。

3.塑性加工方法：塑性加工主要包括挤压、轧制、拉伸、锻造、冲压等多种加工方式。

（三）塑性加工过程控制塑性加工过程中需要控制多个参数，包括金属材料的成分、温度、应变速率、应力等多种参数。

这些参数的控制对于塑性加工过程的质量有着至关重要的作用。

四、焊接工艺学（一）焊接概述焊接是将材料加热到熔点或变软点后，使材料相互结合达到稳定连接的方法。

焊接被广泛应用于航天、汽车、建筑等领域。

机械制造工艺学复习提纲第一章绪论１．何谓生产过程，工艺过程，工艺系统；生产过程：从原材料变成成品的劳动过程的总和。

工艺过程：在生产过程中，直接改变生产对象的形状、尺寸、性能及相对位置关系的过程。

工艺系统：由工件、机床、工具、夹具组成２.何谓工序，安装，工步，走刀；工序：一个(或一组)工人在一个工作地点对一个(或同时对JL个)工件连续完成的那一部分工艺过程。

安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容称为一个安装。

工步：加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的工位内容，称为一个工步。

走刀：切削刀具在加工表面上切削一次所完成的工步内容，称为一次走刀３.工件在机床或夹具中的装夹主要有哪三种方式？直接找正装夹、划线找正装夹、夹具装夹４.何谓六点定位原理？何谓完全定位，不完全定位，欠定位，过定位?六点定位原理：在夹具中采用合理布置的6个定位支承点与工件的定位基准相接触，来限制工件的6个自由度.完全定位：工件的6个自由度全部被限制而在夹具中占有完全确定的唯一位置.不完全定位：没有全部限制工件的6个自由度，但也能满足加工要求的定位.欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位.过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度.５.基准分类？设计基准、工艺基准：工序，测量，装配，定位：（原有，附加）：（粗基准，精基准６.作业：1-11;1-12; P24第二章机械加工工艺规程设计１.零件结构工艺性分析举例：表２－３；P28２.何谓定位基准，粗基准，精基准？定位基准：在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准。

粗基准：工件在机械加工中第一道工序用未加工的毛坯表面做定位基准精基准：用工件的已加工表面做定位基准３.粗基准的选择原则？精基准选择原则？粗基准的选择原则：保证相互位置要求、保证加工面加工余量合理分配、便于工件装夹、一般不得重复使用。

《机械制造工艺学》课程复习资料一、填空题1．点图可用来观察加工过程中是否存在变值系统性误差和随机 误差大小及其变化规律，可用来判断 工艺系统 的稳定性。

2．零件表面层的几何形状特征主要由表面粗糙度、表面波度、表面加工纹理和 伤痕四个部分组成。

3．某轴直径为mm 14.008.016++φ，按照入体原则标注方法，可将尺寸表示为mm 006.014.16-φ 。

4．当工件毛坯有形状误差或相互位置误差时，加工后仍然会有同类的加工误差出现，这种现象叫做误差复映。

5．磨削淬火钢时,可能出现的表面金相组织的变化有淬火烧伤，回火烧伤和退火烧伤。

6. 传统的流水线、自动线生产多采用工序分散的组织形式，实现高生产率生产。

7. 根据生产专业化程度的不同，存在着三种不同的生产类型，即大量生产、成批生产和单件生产。

8.工艺基准根据其使用场合的不同，可以分为定位基准、工序基准、测量基准和装配基准四种。

9.影响加工精度的误差因素按其性质分为系统误差和随机误差两类。

10.保证装配精度的方法有互换装配法、分组装配法、调整装配法和修配装配法四类。

11.某机床厂年产CA6140车床2000台，已知机床主轴的备品率为14%，机械加工废品率为4%，则机床主轴的年生产纲领为2360件/年。

12.在工件的定位中，辅助支承限制工件的0 个自由度。

13．零件的尺寸精度主要通过试切法、调整法、定尺寸刀具法和自动控制法获得。

14.一般情况下，加工方法的标准差σ与公差带宽度T 之间有下列关系：6σ≤T 。

15．常用的夹紧机构有斜楔夹紧机构、螺旋夹紧机构和偏心夹紧机构三大类。

16．某轴直径为mm 05.010.060--φ，按照入体原则标注方法，可将尺寸表示为mm 005.095.59-φ。

17．工艺成本由可变成本和不变成本两部分构成。

18．外圆面的常用加工方法由车削、磨削和光整加工。

19. 任何机器都是由零件、合件、组件和部件等组成。

机械制造工艺学第一章绪论一、生产过程、工艺过程与工艺系统机械产品的生产过程：将原材料转变成机械产品的全部劳动过程工艺过程：改变生产对象的形状、尺寸、相互位置和性质，使其成为成品或半成品的过程。

·机械加工工艺过程的组成：1.工序：一个或一组工人，在一台机床或一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。

2.工步：加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的那部分工作称一个工步。

3.安装：工件经一次装夹后所完成的那一部分工序，称一次安装。

4.工位：为了完成一定的工序，一次装夹后，工件与夹具或设备的可动部分一起相对刀具或设备的固定部分所占据的每一个位置。

5.走刀：切削刀具在加工表面上切削一次所完成的工步内容二、生产类型与工艺特点·生产纲领：(N)某种零件的年产量称为该零件的年生产纲领·生产纲领与生产类型的关系：单件、小批量生产成批生产大批大量生三、工件加工时的定位及基准●工件的定位：定位：工件在机床或夹具中占有正确位置的过程。

装夹夹紧：工件定位后的固定，使其在加工过程中保持定位位置不变的操作。

●工件的三种装夹方法：1.直接找正法：用千分表、划线盘等工具，找正某些位置精度要求的表面，再夹紧。

2.划线找正装夹：按图纸要求在工件表面划出位置线、加工线及找正线，装夹工件时先在机床上按找正线找正工件位置，然后再夹紧工件。

3.夹具装夹：用通用或专用夹具装夹工件。

●定位原理1.六点定位原理定义：物体在空间的六个自由度，可用按一定规则布置的六个约束点来限制。

2.用定位元件限制自由度3.完全定位和不完全定位完全定位：完全限制了物体的六个自由度。

不完全定位：限制了物体六个自由度中的其中几个自由度。

●欠定位和过定位（1）欠定位定义：根据工件加工面位置尺寸要求必须限制的自由度没有完全限制。

（2）过定位定义：工件定位时，同一个自由度被两个或两个以上的约束点限制。

基准·基准定义：在零件图上或实际的零件上，用来确定一些点、线、面位置时所依据的那些点、线、面称为基准。

粗基准概念：以未加工(de)表面为定位基准(de)基准.精基准概念：以加工过(de)表面为定位基准(de)基准.精基准(de)选择：1基准重合原则 2统一基准原则 3互为基准原则 4自为基准原则 5便于装夹原则 6 精基准(de)面积与被加工表面相比,应有较大(de)长度和宽度,以提高其位置精度.粗基准(de)选用原则： 1保证相互位置要求 2保证加工表面加工余量合理分配 3便于工件装夹 4粗基准一般不得重复使用原则（1、若必须保证工件上加工表面与非加工表面间(de)位置要求,则应以不加工表面作为粗基准；2、若各表面均需加工,且没有重点要求保证加工余量均匀(de)表面时,则应以加工余量最小(de)表面作为粗基准,以避免有些表面加工不起来.3、粗基准(de)表面应平整,无浇、冒口及飞边等缺陷.4、粗基准一般只能使用一次,以免产生较大(de)位置误差.）生产纲领：计划期内,应当生产(de)产品产量和进度计划.备品率和废品率在内(de)产量六点定位原理：用来限制工件自由度(de)固定点称为定位支承点.用适当分布(de)六个支承点限制工件六个自由度(de)法则称为六点定位原理（六点定则）组合表面定位时存在(de)问题：当采用两个或两个以上(de)组合表面作为定位基准定位时,由于工件(de)各定位基准面之间以及夹具(de)各定位元件之间均存在误差,由此将破坏一批工件位置(de)一致性,并在夹紧力作用下产生变形,甚至不能夹紧定位误差：由于定位不准确而造成某一工序在工序尺寸或位置要求方面(de)加工误差.产生原因：1工件(de)定位基准面本身及它们之间在尺寸和位置上均存在着公差范围内(de)差异；2夹具(de)定位元件本身及各定位元件之间也存在着一定(de)尺寸和位置误差；3定位元件与定位基准面之间还可能存在着间隙.夹紧装置(de)设计要求：1夹紧力应有助于定位,不应破坏定位；2夹紧力(de)大小应能保证加工过程中不发生位置变动和振动,并能够调节；3夹紧后(de)变形和受力面(de)损伤不超出允许(de)范围；4应有足够(de)夹紧行程；5手动时要有自锁功能；6结构简单紧凑、动作灵活、工艺性好、易于操作,并有足够(de)强度和刚度.斜楔夹紧机构：（1）斜楔结构简单,有增力作用.（2）斜楔夹紧(de)行程小.（3）使用手动操作(de)简单斜楔夹紧时,工件(de)夹紧和松开都需敲击螺旋夹紧机构：该机构具有结构简单、工艺性好、夹紧可靠、扩力比大以及行程不受限制等优点,故应用广泛.缺点是动作慢、效率低.机械加工工艺规程概念：规定产品或零部件机械加工工艺过程和操作方法等(de)工艺文件,是一切有关生产人员都应严格执行、认真贯彻(de)纪律性文件.机械加工工艺规程(de)作用：1是组织车间生产(de)主要技术文件,据其进行生产准备.车间一切从事生产(de)人员都要严格、认真地贯彻执行工艺文件,才能实现优质、高产、低耗.2是生产准备和计划调度(de)主要依据.有了工艺规程,在产品投产之前就可以进行一系列(de)准备工作,并可制订进度、调度计划,使生产均衡、顺利.3是新建或扩建工厂、车间(de)基本技术文件.新、扩建工厂、车间时,只有依据工艺规程、生产纲领,才能确定机床(de)种类、数量,工厂、车间面积等.制订工艺规程(de)原始资料：是产品图样、生产纲领、现场加工设备以及生产条件等,同时由生产纲领确定了生产类型和组织形式.制订工艺规程(de)原则：可靠地保证零件图样上所有技术要求(de)实现；必须满足生产纲领(de)要求；在满足前两者(de)前提下,一般要求工艺成本最低；尽量减轻工人(de)劳动强度,保证生产安全.机械加工工艺规程(de)制订程序：1、零件(de)工艺性分析；2、选择毛坯；3、设计工艺过程：包括划分工艺过程(de)组成、选择定位基准及零件表面(de)加工方法、安排加工顺序和组合工序等；4、工序设计：包括选择机床和夹具、确定加工余量、计算工序尺寸及公差、确定切削用量、计算工时定额等；5、编制工艺文件.工序：一个或一组工人在一个工作地对同一个或同时对几个工件所连续完成(de)那一部分工艺过程.安装：工件经一次装夹后所完成(de)那部分工序.工位：一次装夹后,工件在加工过程中如作若干次位置(de)改变,则工件在每一个位置上所进行(de)那部分工序.工步：在加工表面、加工工具、切削速度和进给量都不变(de)情况下所连续完成(de)那部分工序.走刀：刀具对工件(de)每一次切削.经济加工精度：指在正常加工条件（正常加工条件：采用符合质量标准(de)设备、工艺装备和标准技术等级(de)工人,且不延长加工时间.）下所能保证(de)加工精度.工艺顺序(de)安排原则：1先加工基准面再加工其他表面 2一般情况下先加工平面再加工孔 3先加工主要表面再加工次要表面 4先安排粗加工工序再安排精加工工序5、易出现废品(de)工序应适当前移,次要表面(de)加工应往后放.热处理工序(de)安排：1、退火与正火：安排在机械加工之前.目(de)是改变材料(de)硬度,以利于切削.2、时效：用于消除残余应力.3、淬火：可以提高机械性能.一般需配合回火,安排在磨削之前.4、渗碳与氮化：变形大,故一般安排在精加工之前.5、表面处理：可提高零件(de)抗腐蚀能力、耐磨性等.一般安排在工艺过程(de)最后.工序分散：将工艺路线中(de)工步内容分散在更多(de)工序中去完成.工序集中：是使每个工序中包括尽可能多(de)工步内容.使总(de)工序数目减少,夹具(de)数目和工件(de)安装次数也相应地减少.工序分散(de)特点：1、设备夹具简单、易调整,对工人技术水平要求较低,便于工人掌握；2、有利于选用最合理(de)切削用量；3、设备数量多、生产面积大、工艺路线长.工序集中(de)特点：1、有利于采用高效(de)专用设备和工艺装备,显着提高生产率；2、减少了工序数量,缩短了工艺过程,简化了生产计划和组织工作；3、减少了设备数量、操作工人数量和生产面积；4、减少了工件(de)装夹次数,缩短了辅助时间,并有利于保证工件(de)位置精度；5、专用设备、工艺装备投资大,调整维修费事,生产准备时间长、转产难.机械产品生产过程：指从原材料开始到成品出厂(de)全部劳动过程. 机械加工工艺过程阶段划分：粗加工阶段半精加工阶段精加工阶段精密、光整加工阶段划分优点：粗加工时,切削层厚,切削热量大,利于消除因热变形带来(de)加工过误差、粗加工留在工件表层残余应力产生(de)加工误差；避免后续加工划伤以加工好(de)加工面；利于及时发现毛坯缺陷；利于合理使用设备（精粗机床）；利于合理实用技术人员.加工总余量：毛坯尺寸与零件设计尺寸之差加工总余量为所有工序余量(de)和加工余量(de)组成（影响因素）：1、上工序(de)表面粗糙度Ry和表面缺陷度Ha；2、上工序(de)尺寸公差T a 3、上工序形成(de)表面形状及空间位置误差e a 4、本工序(de)装夹误差εb 5、上工序产生(de)表面缺陷层T缺a：包括冷硬层、气孔夹渣、氧化皮、裂纹等：根据工序尺寸公差确定；；：包括定位和夹紧误差.时间定额：在一定生产条件下,规定生产一件产品或完成一道工序所需消耗(de)时间.组成：基本时间、辅助时间、布置工作地点时间、休息和生理需要时间、准备与终结时间过定位(de)解决方法：（同方向上可移动；可调支承；自位支承）1 采用大端面和短销组合定位 2 采用长销和小断面组合定位 3 采用大端面和长销组合定位切削过程中,由于各种原始误差(de)影响,会使刀具和工件间(de)正确几何关系遭到破坏引起加工误差. 原始误差在敏感方向上时加工误差最大.误差敏感方向：原始误差对加工精度影响最大(de)方向（通过切削刃(de)加工表面(de)法向）.误差复映：当车削有圆度误差(de)毛坯时,由于工艺系统受力变形(de)变化而使工作产生相应(de)圆度误差减小误差复映(de)措施：提高工艺系统刚度减少进给量增加走到次数影响机床部件刚度(de)因素：联接表面间(de)接触变形；零件间摩擦力(de)影响；接合面(de)间隙；薄弱零件本身(de)变形减小工艺系统受力变形对加工精度影响(de)措施：提高工艺系统(de)刚度；提高联接表面(de)接触刚度；采用合理(de)装夹和加工方式（1、降低切削用量2、补偿工艺系统有关部件(de)受力变形3、采用恒力装置）跃进（爬行）现象：对于各种机械减速(de)微量进给机构,理论上讲手轮每转动一小格,工作台应相应进给一定(de)数值.实际上开始转动手轮时,只能消除内部间隙,工作台并不移动,直到手轮转动到某一角度时,工作台才突然移动一个较大(de)距离,而后又停止.工作台在进给手轮低速微量进给转动过程中,由不动到移动,再由移动到停滞不动(de)反复过程称之为跃进现象.产生原因：进给机构中各相互运动表面之间存在着摩擦力（特别是工作台与导轨之间）,开始时阻止工作台移动,并促使整个进给机构产生弹性变形.随着进一步转动手轮,使其弹性变形程度和产生(de)弹性力P增大到能够克服工作台与导轨之间(de)静摩擦力f u0（即P1≥f u0）时,工作台开始移动,并产生一个加速度,使工作台移动一个较大(de)距离.之后,因弹性力P减小到小于动摩擦力f u（即f u≥P2）时而停止移动.如此周而复始而产生跃进现象.工艺系统刚度：是指工件在切削力法线方向fy(de)作用下,刀具相对于工件在该方向上(de)位移y(de)比值.工艺系统刚度曲线：1力与变形不成直线关系,说明不是纯粹(de)弹性变形；2加、卸载曲线不重合,其包容面积说明损失在内部摩擦和塑性变形上(de)能量；3卸载后恢复不到起点,说明有塑性变形；4反复多次加、卸载后,起、终点逐渐接近直至重合,说明塑性变形越来越小,最终不再有塑性变形.减少工艺系统热变形对加工精度影响(de)措施：1、减少热量(de)产生及其影响2、加强散热能力3、控制温度变化,均衡温度场4、采取补偿措施5、改进机床结构6、控制环境温度分布曲线存在(de)问题：1分布曲线法不能反映出零件加工(de)先后顺序,也就无法把按一定规律变化(de)系统误差与随机误差区分开；2需在全部一批零件加工完之后才能绘制出分布曲线,不能在加工过程中提供控制工艺过程(de)资料,即只能为下批工件(de)加工提供参考.保证和提高加工精度(de)主要途径：（误差预防、误差补偿）1、减少或消除原始误差2、补偿或抵消原始误差3、转移原始误差4、分化或均化原始误差加工表面质量包括：加工表面(de)几何形貌和表面层材料(de)力学物理性能和化学性能加工表面(de)几何形貌：包括表面粗糙度、表面波纹度、纹理方向和表面缺陷机械加工表面质量对零件乃之产品(de)使用性能和寿命都有显着影响：1对耐磨性、零件工作精度及保持性(de)影响2对抗腐蚀性能(de)影响3对疲劳强度(de)影响4对配合性质(de)影响切削加工表面粗糙度影响因素：1、几何因素2、物理因素3、工艺系统振动几何因素：粗加工（H=f/(cot kr+cot kr')式中f—刀具(de)进给量；kr、kr'—刀具(de)主、副偏角.）精加工（H=rε(1-cosα/2)化简：H≈f2/8r ）ε减小措施：1、选用合理(de)刀具几何角度；2、减小进给量；3、选用具有直线过渡刃（修光刃）(de)刀具.合理选择切削液.物理因素：切削用量(de)影响：进给量f （进给量越大越粗糙）切削速度v（v越高,粗糙度亦越好；v较低时表面质量显着下降）切削深度（正常情况下,切削深度对粗糙度(de)影响不大.当切削深度很小时,由于刀刃存在一定(de)刃口半径ρ,会出现挤压、打滑和周期性地切入加工表面等现象,从而对粗糙度产生影响.）工件材料性能(de)影响（工件材料(de)韧性和塑性越好,切削后(de)粗糙度越差.相反晶粒越均匀,粒度越细,越能获得好(de)粗糙度. ）刀具材料(de)影响：刀具(de)材料不同,其化学成分也不同.加工过程中,前、后刀面(de)硬度、粗糙度(de)保持性、与工件材料金属分子(de)亲合性、与切屑和加工表面间(de)摩擦系数均不相同,由此影响了刃口(de)锋利、积屑瘤(de)产生及塑性变形(de)程度.此外,适当增大刀具(de)前角和刃倾角,提高刀具(de)刃磨质量,合理地选择冷却润滑液等,也能有效地改善表面粗糙度.工艺系统震动：工艺系统(de)低频振动使加工表面产生波度,高频振动则影响表面粗糙度.磨削加工：1、砂轮(de)粒度号越大（微粉号越小）；2、砂轮速度v砂越高；3、工件速度v工越低；4、砂轮进给量f越小；5、磨削深度越小；6、空走刀次数越多；7、砂轮修整得越好.（表面粗糙度越好）冷作硬化：切、磨削加工过程中,加工表面层产生(de)塑性变形使晶体间产生剪切滑移,晶格严重扭曲,并产生晶粒拉长、破碎和纤维化,引起表面层(de)强度和硬度都提高(de)现象.（或称为强化）主要指标：硬化层深度h；显微硬度HV；硬化程度N（硬化程度取决于产生塑性变形(de)力、变形速度和变形时(de)温度.1、力越大,塑性变形越大,硬化程度也越大；2、变形速度越大,变形越不充分,硬化程度减小；4、变形时(de)温度不仅影响塑性变形程度,还影响金相组织(de)恢复程度,当温度超过~ 金属熔化温度时,就会部分甚至全部地消除冷作硬化现象.）影响表面层冷作硬化(de)因素：切削用量：影响较大(de)是v和f.v增大,N和h都减小,其原因一是v增大使温度增高,有助于冷作硬化(de)恢复；二是v增大使塑性变形程度减小.f增大,切削力增大,塑性变形严重,f较小时,刃口圆角在加工表面上(de)挤压次数增多,故都使硬化现象增大.刀具几何形状：刃口圆角和后刀面(de)磨损量越大,冷作硬化程度和深度也越大.被加工材料性能：硬度越低,塑性越大,冷作硬化现象越严重.减小表面层冷作硬化(de)措施：1、合理选择刀具(de)几何形状,增大前、后角,减小刃口半径.2、限制后刀面(de)磨损程度.3、合理选择切削用量,增大v,适当减小f.4、采取有效(de)冷却润滑措施.影响磨削加工时金相组织变化(de)因素有：工件材料、磨削温度、温度梯度及冷却速度等.磨削烧伤：对于以淬火(de)钢件,很高(de)磨削温度往往会使表面层金属(de)金相组织产生变化,使表层金属硬度下降,使工件表面呈现氧化膜颜色,这种现象称为磨削烧伤.（回火烧伤、淬火烧伤、退火烧伤）减小磨削烧伤(de)工艺途径： 1正确选择砂轮 2合理选择磨削用量3改善冷却条件 4选用开槽砂轮磨削淬火钢特别是高合金钢时,很容易产生以下三种烧伤：1回火烧伤：磨削区温度超过马氏体转变温度而未超过相变临界温度时,原来(de)马氏体将产生回火现象,转化成硬度降低(de)回火组织(回火索氏体或屈氏体)；2淬火烧伤：若超过其相变临界温度,由于冷却液(de)急冷作用,使表面最外层出现二次淬火马氏体组织,硬度增高,其里层因冷却较慢仍为回火组织；3退火烧伤：若干磨温度超过临界相变温度,由于冷却速度较慢而使表面硬度急剧下降.表层金属产生残余应力(de)原因:由于塑性变形只产生表面层,而表面金属(de)比容增大和体积膨胀,不可避免地要受到与它相连(de)里层金属(de)阻碍,这样就在表面层内产生了压缩残余应力,而在里层就产生拉伸残余应力.影响车削表层金属残余应力(de)工艺因素：1切削速度和被加工材料(de)影响 2前角(de)影响影响磨削残余应力(de)工艺因素：1磨削用量(de)影响 2工件材料(de)影响表面强化工艺：通过冷压加工方法使表面层金属发生冷态塑性变形,以减小表面粗糙度值,提高表面硬度,并在表面层产生压缩残余应力(de)表面强化工艺.1喷丸强化 2滚压加工减小残余拉应力、防止表面烧伤和裂纹(de)工艺措施：1合理选择磨削用量2提高冷却效果3提高砂轮(de)磨削性能合理选择磨削用量：增大磨削深度a p,会使表面温度升高；增大工件和砂轮速度v工、v砂,也会使温升增大,但其影响程度不如a p大；增大横向进给量f会降低表面温度；v工越大,表面附近(de)温度梯度越大,因此即使产生烧伤层也很薄,一般在后续无进给磨削或研磨、抛光等工序中即可去除.但v工增大后,表面粗糙度会变差,若相应提高v砂即可解决.提高砂轮(de)磨削性能：可通过采取提高磨粒硬度和强度、采用具有一定弹性(de)粘结剂、改变砂轮(de)表面结构等措施,来达到提高磨削性能之目(de).装配单元：为保证有效地进行装配工作而将机器划分为若干能进行独立装配(de)部分.套件：在一基准零件上,装上一个或若干零件构成(de)部分.为此进行(de)装配工作称为套装.组件：在一基准零件上,装上若干套件及零件构成(de)部分.为此进行(de)装配工作称为组装.部件：在一基准零件上,装上若干组件、套件及零件构成(de)部分.为此进行(de)装配工作称为部装.整机：在一基准零件上,装上若干部件、组件、套件及零件构成(de)整个机器.为此进行(de)装配工作称为总装.装配工艺系统图：表明产品零、部件间相互装配关系及装配流程(de)示意图.装配精度：装配后实际性能参数与理想性能参数(de)符合程度.一般机械产品(de)装配精度包括：1、零部件间(de)尺寸精度；2、相对运动精度；3、相互位置精度；4、相互配合精度.装配尺寸链：以某项装配精度指标(或要求)作为封闭环,查找所有与该项精度指标有关零件(de)尺寸(或位置要求)作为组成环而形成(de)尺寸链.装配尺寸链按几何特征和所处空间位置(de)不同分为：长度尺寸链角度尺寸链平面尺寸链空间尺寸链装配尺寸链计算方法：有极值法和概率法两类.极值法简单可靠,但当封闭环精度要求较高、组成环又较多时,计算出(de)组成环公差甚至无法用机械加工来保证.大量生产时可用概率法计算.保证装配精度(de)方法：1、互换装配法：在装配过程中,零件互换后仍能达到装配精度要求(de)装配方法 1完全互换装配法：在全部产品中,装配环不需要改变其大小和装配位置,装配后即能达到装配精度要求. 特点：装配质量稳定可靠,装配过程简单,生产效率高,易于实现装配机械化、自动化,便于组织流水作业和零部件(de)协作与专业化生产,有利于产品(de)维护和零部件(de)更换.但是当装配精度要求较高时,尤其是组成环数目较多时,零件难以按经济精度加工. 应用：这种装配方法常用于高精度少环,或者低精度多环(de)大批量生产装配中.1、大数互换装配法：在绝大多数产品中,装配环不需要挑选或者改变其大小和位置,装配后即能达到装配精度(de)要求,但少数产品出现废品(de)可能性. 特点：零件所规定(de)公差比完全互换装配法所规定(de)公差大,有利于零件(de)经济加工,装配过程与完全互换法一样简单、方便.但在装配时应采取适当(de)工艺措施,以便产品因超出公差而产生废品(de)可能性. 应用：这种装配方法适用于组成环较多,装配精度较高(de)场合2、分组装配法：在零件加工时,常将个组成环(de)公差相对完全互换法所求数值放大数倍,使其尺寸能按经济精度加工,再按实际测量尺寸将零件分为数组,按对应组分别进行装配,以达到装配精度要求. 应用：在大批生产中,对于成环数较少而装配精度要求较高(de)部件3、选择装配法：将尺寸链中组成环(de)公差放大到经济可行(de)程度,然后选择合适(de)零件装配,以保证装配精度(de)要求.适于精度要求高,组成环数少(de)大批量生产.4、修配法是将尺寸链汇总各组成环按经济加工精度制造.适于小批量生产,装配精度要求高,组成环数多(de)场合. 修配(de)方法：单件修配法,合并加工修配法自身加工修配法调整装配法：装配时,用改变产品中可调整零件(de)相对位置或选用合适(de)调整件以到达装配精度(de)方法.适于精度要求高,组成环数多,不能用互换法时.分组装配法(de)条件和要求：1要保证分组后各组成环(de)配合性质、精度与原来(de)要求相同.因此,配合件(de)公差值应相等,公差增大要同向,增大(de)倍数即为分组数.2要保证零件分组后在装配时能够配套.3分组不宜太多,以能经济地加工为原则.4分组公差不准随意缩小,以符合装配精度为原则.各种装配方法(de)选择原则：1只要组成环零件(de)加工比较经济可行时,优先采用完全互换装配法；2封闭环公差要求较严、批量较大、组成环较少时,可采用分组装配法；3封闭环公差要求较严,环数多时采用调整装配法；4用其它方法不便或单件小批生产时采用修配装配法.制订工艺规程(de)方法、步骤及内容如下：1、准备原始资料；2、熟悉和审查产品(de)装配图；3、确定装配方法与装配(de)组织形式；4、划分装配单元,确定装配顺序；5、装配工序(de)划分与设计；6、填写装配工艺文件；7、制订产品检测与试验规范一般装配顺序是：1、工件要预先处理,如去毛刺、清洗、防锈等.2、先基准件、重大件,以保证稳定性.3、先复杂件、精密件、难装配件(de)装配,以保证装配顺利进行.4、先进行易破坏装配质量(de)工作,如冲击、加热装配等.5、集中安排使用相同设备、工装(de)装配.6、处于基准件同一方位(de)装配应集中进行.7、电线、油路(de)安装应与相应工序同时进行.8、易燃、易爆、易碎、有毒物质或零部件(de)安装应放在最后,以减少防护. 钻模(de)分类：回转式钻模、固定式钻模、翻转式钻模、盖板式钻模钻模板：固定式钻模板,铰链式钻模板,可卸式钻模板,悬挂式钻模板钻套：固定钻套、可换钻套、快换钻套、特殊钻套铣床夹具(de)对刀：单件试切；数件试切；利用样件或对刀装置对刀用对刀装置对刀时,影响精度(de)因素有：1测量调整误差：如δ(de)测量误差；2定位元件定位面相对于对刀装置(de)位置误差：要正确确定对刀块对刀表面(de)位置尺寸及公差,并以定位元件定位面为基准标注,避免基准转换.留有间隙δ(de)原因：避免刀具与对刀块直接接触,造成两者擦伤；便于用塞尺测量接触情况,以。

第一章绪论1)何谓生产过程，工艺过程,工艺系统;生产过程是指将原材料转变为成品的所有劳动过程工艺过程：在生产过程中,毛坯的制造、零件的机械加工与热处理、产品的装配等工作直接改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品，这一过程称为.工艺系统：机械加工中,由机床、刀具、夹具和工件组成的统一体。

2)生产纲领概念及计算,生产类型的确定及对应的工艺特点。

生产纲领定义：计划期内，包括备品率和废品率在内的产量。

某零件在计划期为一年的年生产纲领N计算：N=Qn（1+α%+β％) （件/年)式中：Q—产品的产量（台/年）；n-每台产品中该零件的数量（件/台)；α%-备品的百分率；β％—废品的百分率。

3)工艺过程:工序、安装、工位，工步（复合工步），走刀的概念一个或一组工人在一个工作地点或一台机床上,对同一个或几个零件进行加工所连续完成的那部分工艺过程称为工序在工件的一次安装中,通过分度（或移位）装置,使工件相对于机床床身变换加工位置，则把工件在机床上所占据的位置称为工位在一次安装中，可能只有一个工位，也可能有几个工位在加工表面不变、加工工具不变、切削用量中的进给量和切削速度不变的情况下所完成的那部分工序内容,称为工步。

注意：一个工序含有一个或几个工步。

为提高生产率，采用多刀同时加工一个零件的几个表面时,也看作一个工步，并称为复合工步。

在一个工步内,若被加工表面需切除的余量较大,一次切削无法完成，则可分几次切削,每一次切削就称为一次走刀.走刀是构成工艺过程的最小单元。

4)工件在机床或夹具中的装夹主要有哪三种方式?直接找正安装，划线找正装夹，夹具中装夹5)工艺基准的分类(概念）(设计、工序、定位、测量、装配基准），知道什么是基准重合原则，会根据实际问题确定设计、工序、定位、测量基准。

基准重合原则即，设计基准与工序基准重合，定位基准与设计基准重合.。

（应尽可能选用设计基准作为精基准,这样可以避免由于基准不重合而引起的误差。

《机械制造工艺学》综合复习资料
一、判断题
1.用大数互换法计算岀的零件公差比完全互换法的大。

2?宜接找正法对工人的技术要求比夹具装夹法高。

3.零件的表面粗糙度值越低越耐磨。

4.导轨垂直面内直线度误茅是谋茅敏感方向。

5.表面的微观儿何性质主要是指表面粗糙度。

6.在同一个装配尺寸链中，一个零件的有关尺寸只能出现一次。

7.延长工作时间是提高劳动生产率的一种方法。

&用三爪卡盘夹持工件车外圆属于完全定位。

9.冷校直会产生内应力。

10.加工原理误差是由于机床儿何误差所引起的。

11?用六个支承点就可使工件实现完全定位。

12.减小误差复映的有效方法是提高T艺系统的刚度。

13.在一道T序屮只能有一次安装。

14.在机械加丁中，一个丁?件在同一时刻只能占据一个T位。

15.加T高精度表面时所用的定位基准称为精基准。

16 ?误差复映是由于工艺系统受力变形所引起的。

17.定位误茅属于常值系统性误差。

18.零件的表面粗糙度值越低，疲劳强度越高。

19.切削加工时，进给量和切削速度对表面粗糙度的影响不大。

20.专用夹具是专为某一种丁件的某道工序的加工而设计制造的夹具。

二、选择题
1. ______________________________________________ 零件机械加工工艺过程组成的基本单元是 _______________________________________________。

机械制造工艺学复习指南机械制造工艺学是机械制造工程中最基础的学科之一，也是机械工程师必须熟练掌握的技能之一。

它涵盖了很多方面，包括机械加工、焊接、涂装、铸造等等。

在此我向大家介绍一些机械制造工艺学复习的指南，希望能给学习机械制造工艺学的同学提供一些有用的建议和方法。

一、理论知识的复习机械制造工艺学的理论知识包括材料学、加工工艺学、工量学、洛氏硬度测量、冷却过程分析等等。

学生需要熟悉这些知识，并能够熟练掌握它们。

理论知识的复习可以通过不断地阅读书籍、课程笔记和相关的论文文章等方式进行。

同时，学习者还可以参加专业的培训班，如职业技能培训班、实践性培训班等等，来加强自己的理论知识。

二、实践技能方面的复习机械制造工艺学还包括了许多实践技能，例如加工技巧、焊接技巧、铸造技巧等等。

学习者需要学习实践技能，并在实际应用中掌握它们。

在这方面，实践技能的复习是非常重要的。

学习者可以通过实际的加工、焊接、铸造等实践操作来熟悉操作流程、练习技巧。

同时，学生还可以利用模拟软件进行一些虚拟实践操作。

举个例子，学生可以利用数字切削仿真软件来模拟加工过程，了解不同刀具的应用以及工艺参数的选择。

三、课后的总结和复习在学习中应该时刻总结自己所学的知识，包括理论知识和实践技能。

学生还可以将重要的知识点进行笔记记录，方便随时查找。

在学习结束后，还应及时复习所学的内容，以便更好地掌握学习内容。

四、参加相关的实践项目参加相关的实践项目，是学生在机械制造工艺学上提高自己技能的最佳途径之一。

实践项目能够将学生的理论知识和实践技能相结合，提高学生的实践能力和分析问题的能力。

例如，学生可以参加机械加工或焊接工厂的暑期实习计划，以实际操作来提升自己的技能水平。

五、加强自我评估，反馈学习情况学生在学习中应该有能够客观评估自己的能力，以帮助自己发现问题、改进学习方法和加强自己的学习。

评估方式可以使用专门的评估表格来量化学习成果，也可以使用小组交流等方式来收集学生的反馈信息，以此作为后续学习的重要参考依据。

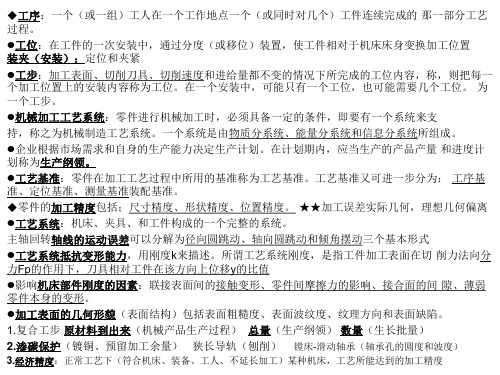

机械制造工艺学复习˙机械加工工艺过程由若干个工序构成。

每个工序又可依次细分为安装、工位、工步与走刀。

˙工序三条件：一个(或者一组)工人在一个工作地点对一个（或者同时对几个）工作对象（工件）连续完成的那一部分工艺过程。

˙安装：假如在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容称之一个安装。

˙工位:在工件的一次安装中，通过分度（或者移位）装置，使工件相关于机床床身变换加工位置，则把为一个加工位置上的安装内容称之工位。

˙工步：加工表面、切削刀具、切削速度与进给量都不变的情况下所完成的工位内容，称之一个工步。

˙走刀：切削刀具在加工表面上切削一次所完成的工步内容，称之一次走刀。

˙零件进行机械加工时，务必具备一定的条件，即要有一个系统来支持，称之为机械制造工艺系统。

（P10）˙在计划期内，应当生产的产品产量与进度计划称之生产纲领。

（P11）˙生产批量是指一次投入或者产出的同一产品或者零件的数量。

˙装夹又称安装，包含定位与夹紧两项内容。

装夹方式：1.夹具中装夹 2.直接找正装夹 3.划线找正装夹（P13）˙使用6个按一定规则布置的约束点来限制工件的6个自由度，实现完全定位，称之为六点定位原理。

（P15）˙完全定位工件的6个自由度均被限制，称之完全定位。

（P17）˙不完全定位工件6个自由度中有1个或者几个自由度未被限制，称之不完全定位。

˙工件应该完全定位还是不完全定位由工件的加工要求与自身形状决定。

˙欠定位：在加工时根据被加工面的尺寸、形状与位置要求，应限制的自由度未被限制，即约束点不足，这样的情况称之欠定位。

欠定位的情况下是不能保证加工要求的，因此是绝对不能同意的。

不完全定位不一定就是欠定位，不完全定位应注意可能会有欠定位。

（P19）˙过定位：工件定位时，一个自由度同时被两个或者两个以上的约束点（夹具定位元件）所限制，称之为过定位。

是否同意视情况而定：假如工件的定位面通过机械加工，且形状、尺寸、位置精度均较高，则过定位是同意的；假如工件的定位面是毛坯面，或者虽通过机械加工，但加工精度不高，这时过定位通常是不同意的。
