空调制冷机房课程设计说明书
- 格式:doc
- 大小:174.00 KB
- 文档页数:14

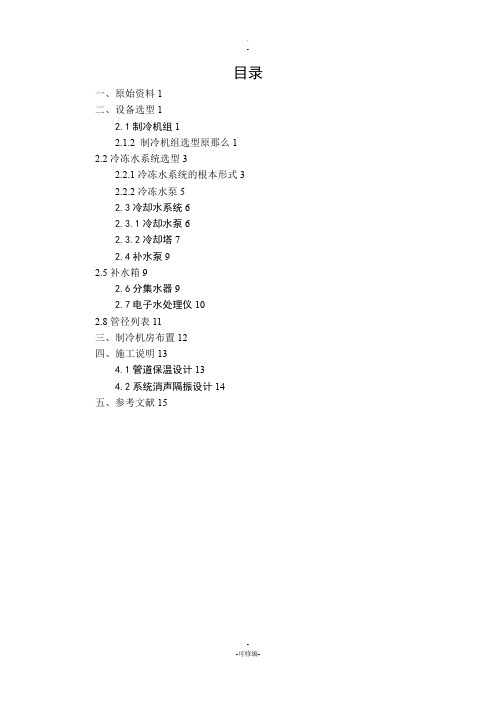

目录一、原始资料1二、设备选型12.1制冷机组12.1.2 制冷机组选型原那么12.2冷冻水系统选型32.2.1冷冻水系统的根本形式32.2.2冷冻水泵52.3冷却水系统62.3.1冷却水泵62.3.2冷却塔72.4补水泵92.5补水箱92.6分集水器92.7电子水处理仪102.8管径列表11三、制冷机房布置12四、施工说明134.1管道保温设计134.2系统消声隔振设计14五、参考文献15一、原始资料本工程涉及的建筑位于XX市办公类建筑,地上6层,制冷面积34500m²建筑总高度21m;地下1层,为车库及设备用房,制冷机房设于地下设备用房内。
本工程为该建筑空调提供冷、热源,空调系统形式采用全空气系统。
空调系统要求夏季工况最大制冷量约为:4000kw。
空调系统要求冷冻水供水温度7℃,回水温度12℃。
现本工程仅设计夏季制冷系统,机组及一系列设备放在制冷机房里,冷却塔放在东西侧配楼楼顶;冷水机组以平均分配制冷量为原那么进展选择,循环水泵与制冷机组相对应,加一旁通;冷却塔与制冷机组相对应,无需备用。
表1XX市室外气象参数二、设备选型2.1制冷机组2.1.2 制冷机组选型原那么要合理选定机型和台数,须考虑以下因素或原那么。
〔1〕建筑物的冷负荷大小,全年冷负荷的分布规律;〔2〕当地的水源(包括水量、水温及水质)、电源和热源(包括热源性质、品位上下)情况;〔3〕初投资和运行费用;〔4〕冷水机组的特性(包括性能系数、尺寸大小、调节性能、价格、冷量范围及使用工质等)。
选择冷水机组时,除了考虑上述原那么外,还应根据具体情况注意以下几点:〔1〕台数一般以选用2~4台为宜,中小型规模宜选用2台,较大型可选用3台,特大型可选用4台,机组之间要考虑互为备用和切换使用的可能性;〔2〕同一机房内可选用不同类型、不同容量的机组搭配的组合方案,以节约能耗。
并联运行的机组中至少应选择一台自动化程度较高,调节性能较好,能保证局部负荷下能高效运行的机组;〔3〕对有适宜热源特别是有余热或废热的场所或电力缺乏的场所,宜采用吸收式冷水机组;〔4〕选择电力驱动的冷水机组,当单机制冷量大于1163kW时,宜选用离心式;当单机制冷量在582kW~1163kW之间时,宜选用离心式或螺杆式;当单机制冷量小于582kW时,宜选用活塞式;选用活塞式冷水机组时,宜优先选用多机头自动联控的冷水机组;根据建筑物用途、冷量特点及投资费用等实际情况综合考虑决定是否配备备用机组。
自强不息奋发向上建筑环境与能源应用工程专业工业通风课程设计专业班级:建环一班姓名:刁志强学号:311207000507指导教师:刘靖设计时间:2015年7月5号目录第一章原始资料........................................... 第二章工程概述与设计依据................................1.1 工程概述 ...................................................1.2 设计依据 ...................................................1.2.1 围护结构热工指标......................................1.2.2 室外设计参数..........................................1.2.3 室内设计参数..........................................1.2.4 体力活动性质.......................................... 第三章负荷计算 ........................................2.1 夏季冷负荷的计算 ...........................................2.1.1 夏季冷负荷的组成......................................2.1.2空调冷负荷计算方法.....................................2.2 湿负荷的计算 ...............................................2.2.1 湿负荷的组成..........................................2.2.2 湿负荷的计算方法......................................2.3 冬季热负荷的计算 ...........................................2.3.1 围护结构传热耗热量Q'..................................1Q'......................................2.3.2 冷风渗透耗热量22.3.3 外门冷风侵入耗热量Q'..................................32.3.4 热负荷计算举例及汇总.................................. 第四章空调方案的确定 ..................................3.1 空调系统的确定 .............................................3.1.1 全空气系统方案的确定..................................3.1.2 风机盘管加新风方式的确定..............................3.2 空气处理过程设计 ...........................................3.2.1 全空气系统设计计算....................................3.2.2 风机盘管加独立新风系统设计............................ 第五章风系统的设计 ....................................4.1 风管材料和形状的确定 .......................................4.2 送、回风管的布置 ...........................................4.3 气流组织设计 ...............................................4.3.1 全空气系统............................................4.3.2 风机盘管加新风系统....................................4.4 风管设计 ...................................................4.4.1 风道水力计算步骤......................................4.4.2 全空气系统的风道水力计算..............................4.4.3 风机盘管加新风系统的新风管道水力计算.................. 4.4.4 新风机组的选型 .................................... 参考文献 ................................................空调课程设计任务书湖北省宜昌市九州大厦整体包括裙房与两座住宅塔楼。
空调用制冷技术课程设计指导书一、课程设计目的课程设计是《空调用制冷技术》课程的重要教学环节之一,通过课程设计了解空调用制冷站工艺设计的内容、程序和基本原则,学习设计计算方法和步骤,提高运算和制图能力,增强对制冷站中所应用的冷水机组、水泵、冷却塔等设备的认知,巩固所学理论知识。
并学习运用这些知识解决工程问题。
二、设计内容和要求1.制冷站总负荷计算制冷站总负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损2.制冷机组类型及台数的选择根据装机容量、运行工况、节能环保、以及负荷变化情况和运行调节要求等因素确定。
一般选择同型号2—3台的机组。
3.水系统设计(1)确定冷冻水和冷却水系统形式,进行水管路设计,计算并确定管径,拟定系统草图(2)选择冷冻水泵的规格和台数(3)冷却水泵和冷却塔的规格和台数(4)使用分、集水器时,决定分、集水器直径。
(5)选择主要阀门4.制冷机房设备工艺布置机房内的设备布置应保证操作维修的方便,同时尽可能是设备布置紧凑以节省建筑面积(1)制冷机组设备布置。
(2)冷冻水泵、冷却水泵和冷却塔布置(3)主要汽水管道布置。
(4)绘制布置简图。
5.制冷机控制安全保护6.采用溴化锂制冷机时能源供应系统设计7.编写设计说明书说明书按设计程序编写,包括方案确定、设计计算、设备选择和设计简图等全部内容;计算部分可用表格形式。
(1)设计成果:包括课程设计说明书、计算书、图纸(2)课程设计说明书的要求:①课程设计说明书的内容一般包括冷水机组选型计算及方案比较;主要设备选型;包括冷冻水泵、冷却水泵、冷却塔等设备型号及台数的选型计算;制冷站内水力计算;等几个部分。
②课程设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格;8.图纸要求(1)图纸要求课程设计图纸绘制要符合现行的制图和空调工程设计相关标准和规范,达到工艺图要求;图纸量一般不少于2张,出图图幅大小根据具体要求确定;课程设计图纸采用CAD制图或手工绘图。
空调制冷课程设计指导书黑龙江八一农垦大学建筑环境与设备工程教研室2012年3月9日第一部分空调系统设计1-1设计任务书一设计目的空调系统课程设计是《通风空调工程》课程教学的重要环节与内容,是建筑环境与设备工程专业学生在学完该门专业课之后,进行的一次重要实践性训练,是理论联系实际的重要阶段,通过这一实践性教学环节,使学生掌握《通风空调工程》课程的基本理论和基本设计程序和步骤,同时也使学生学会查阅和使用设计资料的方法,培养和提高学生运用所学课程知识分析并解决工程问题的能力.二设计任务1 设计题目:2 设计原始资料⑴地点:北京上海广州昆明兰州⑵人员情况:⑶照明情况:(注:营业时间为6:00-24:00;照明时间为6:00-24:00连续使用18个小时)⑷土建资料:①外墙:由内到外依次为内粉刷加油漆保温层砖墙水泥砂浆抹灰加浅色喷浆。
(序号5外墙)②外窗采用双层钢窗,内挂浅色帘③外门采用单层金属框门④层高:5m⑸动力能源资料:①冷源:人工制冷获取冷冻水,7/12℃②热源:锅炉提供热水95/70℃,用蒸汽也可⑹室外气象资料①所设计城市经度,纬度②所设计城市夏季和冬季的室外(空调)计算参数:(干球温度,湿球温度,大气压力,室外空气日平均温度,相对湿度,室外风速等)三设计内容和要求1计算说明书的基本要求具体内容如下:①目录②设计题目③设计原始资料,室外气象资料,室内设计参数,④空调冬夏负荷计算⑤确定送风状态,送风量及换气次数和新风量⑥空气处理方案分析,确定空气处理过程计算及其i-d 图⑦空气处理设备选择计算⑧确定气流组织方案,进行气流组织计算⑨空调系统风道和空调机房的布置,进行风管水力计算,选择风机型号⑩空调系统的消声和减振计算I控制与检测方案(选做)II空调系统工况分析与运行调节(选做)(注:说明书要求计算过程完整,并应有必要的附图,如空气处理过程的i-d 图,铺设管道和机房布置的简图等;查得资料应在后面著名来源于哪本参考书哪一章节;计算准确,简明扼要.采用统一课程设计用纸)2设计图纸的基本要求全部为二号图纸空调系统平面图(一张)空调系统轴侧图,空调机房剖面图及其它剖面图(一张)要求:图纸上应注明风道尺寸(mm),设备和局部构件编号风道与设备的定位尺寸(mm),设备局部构件及材料的明细表(应按编号顺序由下至上列表于图纸上),标高(m)等.此外图纸上应有必要的说明(如:设计参数,负荷,系统组成,气流组织形式,送风口形式,冷冻水及空调热媒参数,风道和设备安装,保温及防腐,通风空调工程的调试和验收,图例等)四设计时间安排计算分析---------------------8天布置绘图---------------------4天整理说明书-------------------2天五参考文献(略)1-2设计指导书一、空调负荷计算1.夏季建筑围护结构的冷负荷目前,在我国暖通空调工程中,常采用冷负荷系数法计算空调冷负荷,冷负荷系数法是建立在传递函数法的基础上,是便于在工程上进行手算的一种简化计算方法。
《制冷与空调设备》课程设计指导书讲解(共5则范文)第一篇:《制冷与空调设备》课程设计指导书讲解(共)《制冷与空调设备》课程设计指导书空调教研室编动力工程系二OO三年五月一、设计的目的通过课程设计的综合实践教学训练,使学生进一步巩固和加深对制冷空调专业基础理论知识的了解和掌握,学会根据实际工程的需要进行制冷压缩机、冷凝器、蒸发器、其它辅助设备等的设计和选配,提高其对专业理论知识应用的技能和解决实际制冷、空调工程问题的能力。
二、课程设计教学要求1、坚持一生一题,独立完成课程设计规定的设计任务;2、开动脑筋,发挥创造精神,全身心投入到设计中去,努力创造优秀成绩;3、提倡相互学习、取长补短,开展学术研究讨论,努力施展才华,高质量完成设计任务;4、虚心学习、认真读书,听从老师指导,做一个素质好、水平高的学生;5、诚实、守信、严于律己,不抄袭他人作业,不采取非法手段劫取他人成果;6、认真遵守学校各项规章制度,不做危害学校声誉和社会公德的事,尊师爱友,爱护公共财产,做一个学有所成的合格人才。
三、课程设计的内容(一)制冷压缩机的选择计算1、设计条件(由指导教师填写):1)工况;2)制冷剂;3)热负荷;4)冷却介质种类及温度;5)压缩机型式及要求;6)需要计算的内容。
2、计算步骤:1)根据已知热负荷和工况条件及制冷剂种类,建立循环的lgp—h 图;2)在lgp—h图上找出循环中的各特殊状态点,并查出各点状态参数(如:t、p、υ、h、s等);3)根据循环的压比(pk/p0)查有关参考资料,找出该工况下压缩机的各种效率值(如:ηi、ηm、ηel等);4)计算压缩机的容积效率:ηv=λvλpλtλl;5)计算循环的单位制冷量q0;6)根据所给热负荷Q0、q0,计算循环的制冷剂质量流量qma;7)根据qma和压缩机吸入状态比体积υ1,计算压缩机实际应有的实际排气容积qva;8)根据qva和压缩机输气系数ηv,计算压缩机的理论排气量qvt;9)根据所计算的qvt查阅相关压缩机产品样本,确定压缩机的型号,得到缸径D;行程S;缸数I;半封闭式、全封闭式或开启式等;10)根据已知循环的参数计算单位理论压缩功Wts;11)根据Wts和制冷剂的质量流量qma,计算理论压缩功率Pts;12)根据Pts和ηi、ηm计算压缩机的轴功率Pe;13)根据Pe和电机效率ηmo,计算压缩机应有的电功率(输入功率)Pel;14)根据Pel和制冷量Q0,计算性能系数COPel,以判断所选压缩机的经济性指标的高低。
空调工程课程设计说明书目录前言... ............................................ 1 第一章工程概述与设计依据 . (2)1.1 工程概述 (2)1.2 设计依据 (2)1.2.1 围护结构热工指标 (2)1.2.2 室外设计参数 (2)1.2.3 室内设计参数 (3)1.2.4 体力活动性质 ....................................... 3 第二章负荷计算 (4)2.1 夏季冷负荷的计算 (4)2.1.1 夏季冷负荷的组成 (4)2.1.2空调冷负荷计算方法 (4)2.2 湿负荷的计算 (8)2.2.1 湿负荷的组成 (8)2.2.2 湿负荷的计算方法 ................................... 9 第三章空调方案的确定 . (9)3.1 空调系统的确定 (9)3.1.1 风机盘管加新风方式的确定 (9)3.2 空气处理过程设计 (10)3.2.1 风机盘管加独立新风系统设计 ........................ 10 第四章风系统的设计 .. (13)4.1 风管材料和形状的确定 (13)4.2 送、回风管的布置 (13)4.3 气流组织设计 (13)4.3.1 风机盘管加新风系统 (13)- i -4.4 风管设计 (14)4.4.1 风道水力计算步骤 (14)4.4.2 风机盘管加新风系统的新风管道水力计算 ............... 15 第五章水系统的设计 ................................. 175.1 水系统方案的确定 (17)5.1.1 两管制水系统的特点 (17)5.1.2 闭式系统的特点 (18)5.1.3 同程和异程系统的选择 (18)5.1.4 一次泵变流量系统的选择依据 (18)5.1.5 水系统方案的确定 .................................. 19 5.2 冷冻水管路设计计算步骤 ................................. 19 5.3 冷冻水供回水水力计算 ................................... 20 5.4 冷冻水泵的选型 (24)5.4.1 冷冻水泵设计规范 (24)5.4.2 冷冻水泵的选型 .................................... 24 5.5 冷凝水排放系统设计 ..................................... 25 结论.............................................. 26 参考文献 (27)- ii -前言随着国民经济的飞速发展,空气调节技术已是保证室内良好环境的一种必不可少的技术。
建筑环境与设备工程专业空调用制冷工程课程设计任务书题目名称:编写教师:专业:班级:设计日期:建筑环境与设备工程教研室一、设计题目1.某手表厂装配大楼空调冷源设计2.某药厂低温空调系统冷源设计二、原始资料1.厂址:根据学生原籍所在地选定。
2.空调负荷总计:a)1500KWb)2500KWc)3500KW3.要求供应的载冷剂温度:a)冷冻水供水温度5℃;b)冷冻水供水温度8℃;c)冷冻水供水温度7℃;4.制冷剂种类:a)R22 b)R123 c)R134a5.冷却介质:采用循环水(补充自来水)6.冷冻站平面图(见附图另发,层高6米)三、设计任务1. 确定制冷剂种类及冷凝器、蒸发器的类型。
2. 确定系统运行中各参数:h s c r k t t t t ..0;;;等。
3. 选择冷水机组。
4. 校核电机功率及各设备。
5. 选择其它辅助设备(冷却水塔及水泵等)。
6.布置制冷机房确定水管路系统(冷冻水及冷却水)。
四、设计步骤及建议进度1.确定制冷系统的类型,选取制冷压缩机的种类。
(0.5天)2.进行制冷理论循环的热力计算,选取或校核制冷设备。
(0.5天)3.选取其它辅助设备。
(0.5天)4.布置制冷机房确定水系统。
(1天)5.绘制施工图。
(2天)6.整理说明书。
(0.5天)五、成果要求1.说明书应包括全部计算内容、方案论证或说明。
16开纸15—20页左右,统一封面。
2.图纸应包括制冷机房平、剖面图(2号图),制冷机房系统图(2号图),水系统原理图(2号图)。
建筑环境与设备工程专业空调用制冷工程课程设计指导书题目名称:编写教师:专业:班级:设计日期:建筑环境与设备工程教研室一、冷负荷的确定通常制冷站房负荷包括生产工艺用和空调用两种。
当生产工艺用或空调用单独存在时,冷负荷一般作为原始资料提供。
当没有提供时,可根据需要提供的冷量的建筑物面积指标估算冷负荷或依据生产工艺用冷量估算冷负荷的大小。
如果既有生产工艺用又有空调用时,应计算出冷冻站设计的最大计算冷负荷、平均小时冷负荷。
空调工程课程设计说明书目录1绪论 (1)1.1设计目的 (1)1.2 主要内容和底子要求 (1)2 设计底子资料 (2)2.1建筑概况 (2)2.2设计参数 (2)3 负荷计算 (2)3.1冷负荷计算方法 (2)3.2空调冷负荷计算 (2)4空调系统方案确实定 (5)4.1空调末端系统方案比较 (5)4.2 空调水系统方案比较确定.... (6)4.3 风机盘管的安插 (7)5 设计方案计算及设备选型....................................... . (7)风机盘管加新风系统的处置过程及送风参数确定................ . (7)........................................ . (9)5.3新风机组选择计算........................................ .. (11)6 空调系统水力计算 (11)6.1空调风系统水力计算 (11)6.2空调水系统水力计算 (13)7 气流组织............................................ .. (14)安插气流组织分布.................................. .. (14)7.2散流器选择计算.......................... (14)8消声、减振及保温设计......................... .. (15)8.2 减振设计......................... . (16)8.3保温设计......................... .. (16)8.4防火设计......................... .. (16)9实习总结......................... .. (16)参考文献......................... .. (17)1 绪论本设计要求熟悉中央空调设计步调及方法,负荷的计算,设备的选型和安插,熟悉所选用的中央空调系统. 通过设计过程,要系统的掌握中央空调的相关常识,并培养本身阐发、解决问题的能力,为将来从事本专业相关设计工作和施工、验收、调试、运行、办理和有关应用科学的研究、技术开发等工作奠基可靠的根底。
第1章绪论 (2)1.1设计的内容 (2)1.2主要技术指标 (2)第2章空调负荷计算 (3)2.1设计资料 (3)2.2空调冷负荷计算 (3)第3章空调方案的确定 (8)3.1空调系统的选择 (8)3.2空调水系统的选择 (14)3.3空调系统的气流设计 (15)3.4设备选型 (17)第4章水力计算 (18)4.1空调风管水力计算 (18)第5章制冷机房的设计 (19)5.1冷水机组的选择: (20)5.2水泵的选择 (20)5.3膨胀水箱的选择 (22)第6章辅助设备计算 (22)6.1管道的保温 (22)6.2空调的消声设计 (23)6.3空调的减振设计 (23)参考文献 (24)第1章绪论1.1 设计的内容1.1.1 建筑概况本课程设计为济南市某办公楼空调工程设计,总建筑面积6811m2;一层为餐厅、大厅、大会议室;二层为办公室和小型会议室;三层为办公室;四层为办公区;五层为活动室和屋顶,本设计负责二层空调系统的设计。
1.1.2 设计范围二层通风、空调系统、冷水机组设计1.1.3 设计内容设计计算部分:房间的冷负荷及送风量的计算;空调系统方式的确定及风系统、水系统阻力计算;空气处理机组选型计算;冷冻机房的设计与计算(确定冷水机组型号时需考虑其他楼层冷负荷的估算量);系统消声防振、管道及设备保温防腐计算。
图纸部分:平面图(包括:机房平面、空调平面)、系统图(包括:机房系统图、冷却水系统图、冷冻水系统图、风道系统图)、必要的详图。
1.1.4 设计要求正文内容不少于10000字。
图纸的图幅、标题栏、线条、符号、尺寸标注、文字、比例、目录及图例等均严格执行制图及有关标准,图纸总量折合一号图不少于8张并尽量达到施工图要求。
1.2 主要技术指标1.本空调工程建筑总面积:6811 m22.本空调工程空调面积:16137 m23.夏季设计冷负荷:1618.6kW第2章空调负荷计算2.1 设计资料2.1.1 室外计算参数夏季参数夏季大气压(Pa) 99727 室外干球温度(℃) 34.8 室外湿球温度(℃) 27.0 室外平均风速(m/s) 2.80地理参数地理位置山东省济南市经度东经117.00纬度北纬36.40海拔51.6 m2.1.2 室内计算参数表2-1 室内设计参数表2.2 空调冷负荷计算在室内外热、湿扰量作用下,某一时刻进入一个恒温恒湿房间内的总热量和湿量称为在该时刻的得热量和得湿量。
《空调用制冷技术》课程设计指导书一、熟悉空调冷冻站系统的原始资料:1.用户要求:包括用户需要冷量及变化情况,供冷方式,供回水温度及及户使用场所和使用安装方面的内容。
2.水资源资料:指冷冻站附近地面水和在下水的水量、水温和水质等情况。
3.电源情况:4.气象资料:指当地最高最低气温,大气相对湿度,土壤冻结深度以及全年主导风向和大气压力等。
5.地质资料:土壤等级,承压能力,地下水位和地震度。
6.发展规划:在设计冷冻站时,注意了解近、远期规划,以便在设计中考虑扩建余地。
二、确定制冷系统设计方案(一)常见制冷系统的特点、设计方法及比较常见制冷系统的特点及比较空调工程常用的冷源的制冷方法主要分为两大类:一类是蒸汽压缩式制冷,另一类是吸收式制冷。
压缩式制冷,根据压缩机的形式分为活塞式(往复式)、螺杆式和离心式等,一般利用电能作为能源。
吸收式制冷根据能源利用形式可分为蒸汽型、热水型、燃油型和燃气型等,这类制冷机以热能作为能源。
根据冷凝器的冷却方式可分为水冷式、风冷式和风冷热泵式。
根据机型结构特点还有压缩机多机头式、模块式等等,下表列出的几种形式和空调用制冷机的负荷范围在电制冷机组中,涡旋式压缩机单机制冷量较小,要适应大负荷的情况必然要增加机组的台数,在管路设计和运行管理上都带来不便,所以适合比较小的负荷。
螺杆压缩机单机由于结构特点制冷量不能做得太小,也不能太大,所以比较适合中等负荷。
离心机由于结构限制单机制冷最大,很少几台就可以满足大负荷的需要。
同样,溴化锂机组由于其结构限制也只能适合大负荷下工作。
每一种制冷形式没有绝对的好与坏,适合工程应用、管理方便、节能、环保、节省投资和运行费用才是选择的标准。
选择冷源时应遵循下列原则:(1) 空气调节系统的冷源应首先考虑采用天然冷源;无条件采用天然冷源时,可采用人工冷源(2) 空气调节系统采用人工冷源时,制冷方式的选择应根据建筑物的性质、制冷容量、供水温度、电源、热源和水源等情况,通过技术经济比较确定。
燕山大学 课 程 设 计 说 明 书
题目:武汉市某办公楼空调用制冷站设计
学院(系): 年级专业: 建筑环境 09 学 号: 学生姓名: 指导教师: 教师职称: 教授 燕山大学课程设计(论文)任务书 院(系):里仁学院 基层教学单位:建筑环境与设备工程 学 号 091607031059 学生姓名 陈加明 专业(班级) 09建环3班
设计题目 武汉市某办公楼空调用制冷站设计 设 计 技 术 参 数 1、冷冻水 7/12℃ 2、冷却水 32/37℃ 3、地点:武汉市 4、建筑形式:办公楼 5、建筑面积 15000 m2 6、层高 3.5 m 7、层数:5 8、冷水机组形式:离心式冷水机组 9、机房面积:140m2 10、机房位置:地下室
设 计 要 求
1、说明书按燕山大学《课程设计说明书》规范撰写; 2、图纸共计两张,一张系统图,一张平面图。平面图上至少含有两个主要剖面; 3、说明书用B5纸打印,页数在10页左右; 4、图纸用A3纸打印;
工 作 量
1、 计算:包括冷负荷计算(用面积冷指标法简单计算)、水力计算; 2、 选择:冷水机组、冷冻水泵、冷却水泵、补水泵、水箱大小、分水器、集水器、电子水处理仪、软化水系统等设备的选择; 3、 绘图:采用CAD绘图;
工 作 计 划 第一天:布置设计任务 第二~四天:结合说明书编写绘制完成系统图 第五~九天:结合说明书编写绘制完成平剖面图 第十天:答辩
参 考 资 料
[1]陆耀庆 编 实用供热空调设计手册 中国建筑工业出版社,1999 [2]彦启森 编 空气调节用制冷技术(第四版) 中国建筑工业出版社, 2004 [3]电子工业部第十设计出版院 编 空气调节设计手册(第二版) ,2000 [4]陈沛霖 编 空气调节设计手册(第二版) 同济大学出版社,1999 [5]付祥钊 编 流体输配管网(第三版) 中国建筑工业出版社,2010 [6]龙天俞 编 流体力学(第五版) 中国建筑工业出版社,2010
指导教师签字 基层教学单位主任签字 说明:此表一式四份,学生、指导教师、基层教学单位、系部各一份。 2011年12 月29日 武汉市某办公楼空调用制冷站设计 目 录 一、设计题目与原始条件 二、方案设计 三、负荷计算 四、冷水机组选择 五、水力计算 1、冷冻水循环系统水力计算 2、冷却水循环系统水力计算
六、设备选择 1、冷冻水和冷却水水泵的选择 2、软化水箱及补水泵的选择 3、分水器及集水器的选择 4、过滤器的选择 5、冷却塔的选择及电子水处理仪的选择 6、定压罐的选择
七、设计总结 八、参考文献 燕 山 大 学 课 程 设 计 说 明 书
第1页 一、设计题目与原始条件 设计题目:武汉市某办公楼空调用制冷站设计 原始条件: 1、冷冻水 7/12℃ 2、冷却水 32/37℃ 3、地点:武汉市 4、建筑形式:办公楼 5、建筑面积:15000 m2 6、层高:3.5 m 7、层数:5 二、方案设计 本设计中机房制冷系统为四管制系统,即冷却水供-回水管系统,冷冻水供-回水管系统。 经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器,再通过分水器分别送到每栋办公楼,经过空调机组后的12℃冷冻水回水经集水器,再由冷冻水管返回冷水机组,通过冷水机组中的蒸发器与制冷剂换热实现换热过程。 从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔,经冷却塔冷却后降温到32℃后再返回冷水机组冷凝器冷却制冷剂,如此往复循环。 最后考虑到系统的稳定安全有效的运行,系统中配备了电子水处理系统,软化水系统,补水定压系统等附属系统。
三、负荷计算 根据设计要求,设计建筑所需的冷负荷量为单位面积冷负荷量与建筑面积的乘积,再附上一定的富裕量,即, Q=RA(1+0.10) Q------设计所需的总负荷 R------设计中单位面的负荷量,本设计中取 125 [1] A------建筑面积,本设计中取 15000m2 注:设计中取10%的富裕量[2] 因此, Q=125×15000×1.10=2062.5 KW
四、冷水机组选择 根据负荷量初定机组数量为2台,每台负荷量为1031.3 KW,选用离心式制冷机组比较合适。 故根据要求,选择机组型号为:LSLXR123-1050[3] 机组数量:2 LSLXR123-1050机组的参数见下表: 燕 山 大 学 课 程 设 计 说 明 书 第2页 制冷量 1055 KW 电功率/ 电压 224 KW/380 V 制冷剂 R123 制冷剂充注量 700 kg 冷冻水系统 冷却水系统 进/出 水温度(℃) 12/7 32/37 流量(m3/h) 181.4 266 流程 4 3 接管通经(mm) 150 150 污垢系数(m2℃/KW) 0.086 0.086 水阻损失(MPa) 0.12 0.083 机组尺寸(长×宽×高) 3860mm×1810mm×2766mm
查得冷水机组的两端界面图如下:
尺寸已标注,其中,1为冷却水进水接口,2为冷却水出水接口,3为冷冻水进口接口,4为冷冻水出水接口。
五、水力计算 燕 山 大 学 课 程 设 计 说 明 书 第3页 1、冷冻水循环系统水力计算 已知推荐流速如下[4]: 部位 水泵压出口 水泵吸入口 主干管 一般管道 向上立管 流速(m/s) 2.4~3.6 1.2~2.1 1.2~4.5 1.5~3.0 1.0~3.0 ⑴确定水泵前后管径: 水泵吸入口假定流速为1.5m/s,根据流量公式:
Q=v2d 得进水管内径为0.210m,差无缝钢管型号尺寸,选择最接近的无缝钢管型号为 219×8,计算其内径为0.203m,再次带回流量公式,反算得到进水流速v为1.67m/s 在推荐流速范围内,可用。 同理计算水泵出口流速,可选择出口钢管型号为168×8,其内径为0.152m,算得出水流速v为2.86m/s 符合要求。 冷冻水泵进水钢管型号:219×8 ;出水:168×8 ⑵确定连接到机组的管径 已知机组出水管径为150mm,现确定两机组和水泵连接处干管直径。此处流量为水泵流量之和,即187×2=374 m3/h,根据推荐值,假定该处流速为2m/s,根据流量公式,计算得此处管径d=0.257m,选取最接近的钢管,其型号为273×10,内径为D=0.253m,反算流速2.07m/s,符合技术经济流速。 同样的,由机组出水到分水器的干管流量与进水接近,故选用统一型号的无缝钢管。 机组进出水干管钢管型号:273×10 ⑶阻力计算 已知局部阻力损失ξ如下表:
止回阀 DN 40 50 200 250 300
ξ 3.9 3.4 0.1 0.1 0.1 焊接弯头90° DN 200 250 300 350
ξ 0.72 0.18 0.87 0.89 截止阀 0.3 蝶阀 0.1—0.3 水泵入口 1.0 过滤器 2.0-3.0 除污器 4.0-6.0 水箱接管进水口 1.0 出水口 0.5 用到的三通 0.1 变径管 0.1-0.3 燕 山 大 学 课 程 设 计 说 明 书 第4页 ΔP=ξ×ρv²/2 根据平面图可得弯头9个,三通4个,泵和机组前各有一个过滤器和一个截止阀,泵和机组后有2个蝶阀,2个止回阀和一个过滤器,机组损失为0.12 MPa。由于整套系统的流速基本保持在2m/s,故计算中,均采用2m/s的流速做标准,再由阻力计算公式将各个阻力叠加可得ΔP1=19.3m 沿程阻力阻力损失公式 ΔP=R*l=R×L R为比摩阻,L为总管长。粗算按平均比摩阻R=250 mmH2O/m计算,机房内,该冷冻水系统总管约长为50m,所以沿程阻力损失为ΔP2=1.25 m 综上,冷冻水系统的总阻力损失为:ΔP1+ΔP2=20.55m 2、冷却水循环系统水力计算 ⑴确定水泵前后管径: 水泵吸入口假定流速为1.5m/s,根据流量公式:
Q=v2d 得进水管内径为0.250m,差无缝钢管型号尺寸,选择最接近的无缝钢管型号为 273×10,计算其内径为0.253m,再次带回流量公式,反算得到进水流速v为1.47m/s 在推荐流速范围内,可用。 同理计算水泵出口流速,可选择出口钢管型号为203×10,其内径为0.183m,算得出水流速v为2.81m/s 符合要求。 冷却水泵进水钢管型号:273×10 ;出水:203×10 ⑵确定连接到机组的管径 已知机组出水管径为150mm,现确定两机组和水泵连接处干管直径。此处流量为水泵流量之和,即266×2=532 m3/h,根据推荐值,假定该处流速为2m/s,根据流量公式,计算得此处管径d=0.307m,选取最接近的钢管,其型号为325×10,内径为D=0.305m,反算流速2.02m/s,符合技术经济流速。 同样,由机组出水到分水器的干管流量与进水接近,故选用统一型号的无缝钢管。 机组进出水干管钢管型号:325×10 ⑶阻力计算
