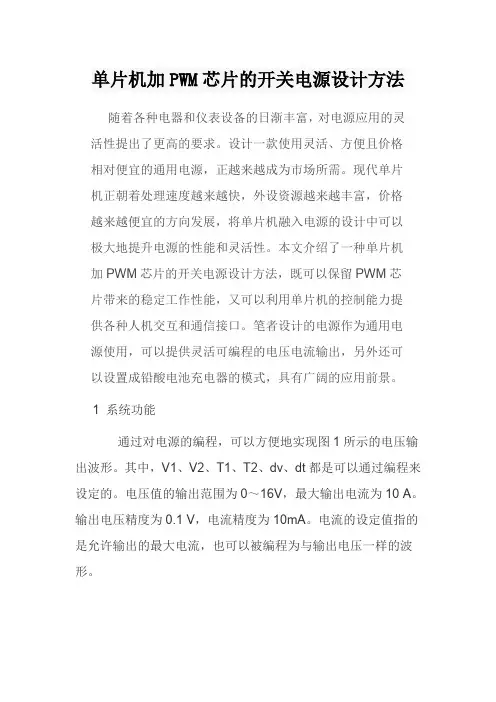

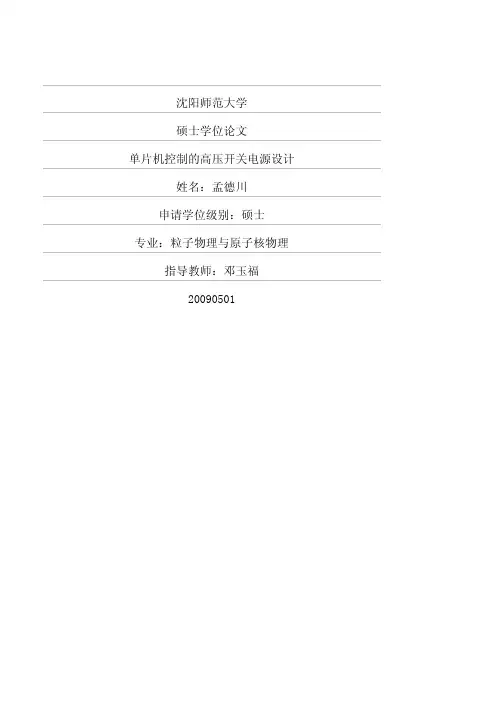

沈阳师范大学硕士学位论文单片机控制的高压开关电源设计姓名：孟德川申请学位级别：硕士专业：粒子物理与原子核物理指导教师：邓玉福20090501单片机控制的高压开关电源设计摘要高压电源在日常的生产、生活中有着广泛的应用，尤其在军事、医疗、射线类探测器和静电喷涂等技术领域。
传统的高压电源多采用线性技术，这种结构形式造成电源变换效率低，体积大，重量沉，操作维修不方便。
随着电源技术的发展，人们对高压电源的智能化程度、转换效率和带负载能力提出了更高的要求。
智能化开关电源以线性电源无法比拟的特点和优点己经成为电源行业的主流形式。
该技术的应用使高压电源变得体积小、重量轻、效率高、智能化更强。
本论文研究工作针对X射线荧光分析装置对供电高压电源在效率、体积和智能控制等方面的要求，研制了一种以单片机和脉宽调制（PMW）技术为基础的高压电源。
该电源由STC89C51单片机控制脉宽调制芯片TL494，采用单端式推动，经变压器和倍压整流升压，输出0~50kV连续可调电压。
该电源采用数字调节、闭环实时监控、模数电路相互配合，具有通用性强、输出范围宽、稳压精度高、控制性能优良等特点。
关键词：单片机，开关电源，TL494，高压电源Design of the high-voltage switching mode-powersupply based on SCMAbstractHigh-voltage power supply is applied broadly in daily life and production, especially used in military, medical, class-ray detector and electrostatic spraying. Tradltional high-voltage power supply mainly adaopts technology of linear power spuply such type of structure makes the whole effieieney of power supply below, large, heavy and operation and maintenance which is not convenient.with the developoment and advancement of power supply technology, the intelligent level, conversion efficiency and load capacity is higher requirements for the high-voltage power supply. Intelligent switching power supply has become the mainstream form. of the power industry with the unmatched features and advantages. Application of the technology has made the hgh voltage power to become the small size, light weight, high efficiency and more intelligent.With the requirements of the efficiency, volume size and intelligent control of the power supply for the x-ray fluorescence analysis, a high-voltage power supply based on the technique of SCM and PWM has been developed. It uses STC89C51 SCM to control TL494, adopts single ended type promote, and puts out changeable voltage after it boosted by a transformer and voltage multiplying rectifier. The power adopts digital regulation and closed loop real-time monitoring to cooperated with a analog circuit, and the power has advantages of strong generality, wide output range, high stable voltage accuracy, excellent control property, etc.Keywords: SCM, Switchingmode-powersupply, TL494,High-voltage power supply第一章引言单片机控制的高压开关电源具有通用性强、输出范围宽、稳压精度高、控制性能优良等特点。

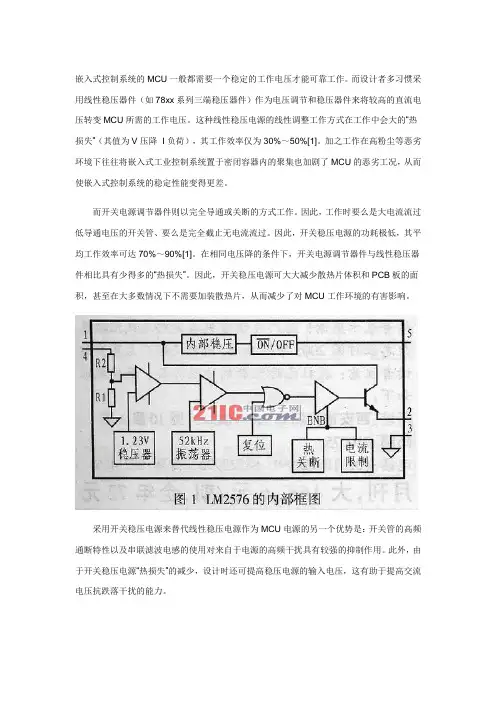

嵌入式控制系统的MCU一般都需要一个稳定的工作电压才能可靠工作。
而设计者多习惯采用线性稳压器件（如78xx系列三端稳压器件）作为电压调节和稳压器件来将较高的直流电压转变MCU所需的工作电压。
这种线性稳压电源的线性调整工作方式在工作中会大的“热损失”（其值为V压降×I负荷），其工作效率仅为30%～50%[1]。
加之工作在高粉尘等恶劣环境下往往将嵌入式工业控制系统置于密闭容器内的聚集也加剧了MCU的恶劣工况，从而使嵌入式控制系统的稳定性能变得更差。
而开关电源调节器件则以完全导通或关断的方式工作。
因此，工作时要么是大电流流过低导通电压的开关管、要么是完全截止无电流流过。
因此，开关稳压电源的功耗极低，其平均工作效率可达70%～90%[1]。
在相同电压降的条件下，开关电源调节器件与线性稳压器件相比具有少得多的“热损失”。
因此，开关稳压电源可大大减少散热片体积和PCB板的面积，甚至在大多数情况下不需要加装散热片，从而减少了对MCU工作环境的有害影响。
采用开关稳压电源来替代线性稳压电源作为MCU电源的另一个优势是：开关管的高频通断特性以及串联滤波电感的使用对来自于电源的高频干扰具有较强的抑制作用。
此外，由于开关稳压电源“热损失”的减少，设计时还可提高稳压电源的输入电压，这有助于提高交流电压抗跌落干扰的能力。
LM2576系列开关稳压集成电路是线性三端稳压器件（如78xx系列端稳压集成电路）的替代品，它具有可靠的工作性能、较高的工作效率和较强的输出电流驱动能力，从而为M CU的稳定、可靠工作提供了强有力的保证。
1 LM2576简介LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路，它内含固定频率振荡器（52kHz）和基准稳压器（1.23V），并具有完善的保护电路，包括电流限制及热关断电路等，利用该器件只需极少的外围器件便可构成高效稳压电路。
LM2576系列包括LM2576（最高输入电压40V）及LM2576HV（最高输入电压60V）二个系列。

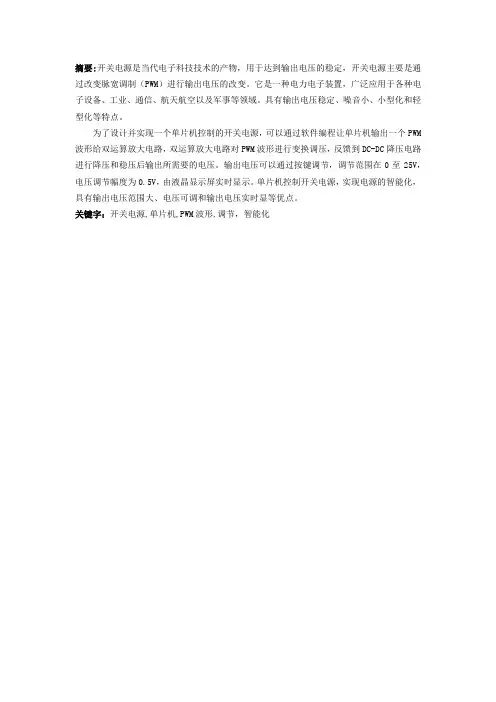

摘要:开关电源是当代电子科技技术的产物，用于达到输出电压的稳定，开关电源主要是通过改变脉宽调制（PWM）进行输出电压的改变。
它是一种电力电子装置，广泛应用于各种电子设备、工业、通信、航天航空以及军事等领域。
具有输出电压稳定、噪音小、小型化和轻型化等特点。
为了设计并实现一个单片机控制的开关电源，可以通过软件编程让单片机输出一个PWM 波形给双运算放大电路，双运算放大电路对PWM波形进行变换调压，反馈到DC-DC降压电路进行降压和稳压后输出所需要的电压。
输出电压可以通过按键调节，调节范围在0至25V，电压调节幅度为0.5V，由液晶显示屏实时显示。
单片机控制开关电源，实现电源的智能化，具有输出电压范围大、电压可调和输出电压实时显等优点。
关键字：开关电源,单片机,PWM波形,调节，智能化第一章概述开关电源是改变开关管的通断的时间比较来控制输出电压的大小的电力电子器件。
随着世界科技的快速发展，开关电源成为了人们生命中不可缺少的必需品，其应用于工业、农业、通信、航空和计算机等领域，具有高效率转换、重量小、小体积和高精度等特点。
传统的开关电源系统存在调整之繁琐，电路很繁琐，可靠性低等问题，本文通过对单片机进行编程实现开关电源的有效输出，具体是将常用电源220V交流电通入变压器转换成24V的交流电，经过整流电路得到直流信号，通过电容滤波得到相对干净的直流电分别接入两个LM2596S-ADJ芯片，一个是构成DC-DC降压型电路，一个是构成5V稳压电路，前者是控制输出电压的，后者是给单片机和液晶显示屏供电的。
输出电压的大小由PWM控制，将PWM 波形送到PWM调压电路，进行稳压和调压，并反馈到DC-DC降压电路后输出。
按键能控制输出电压的大小，输出电压能在0-25V范围里可连续调节，步加步减在0.5V，复位按键可以是输出电压恢复到5V，并由液晶显示屏显示。
单片机控制开关电源，具有灵活性好的优势，可根据设计人员的想法进行设计。

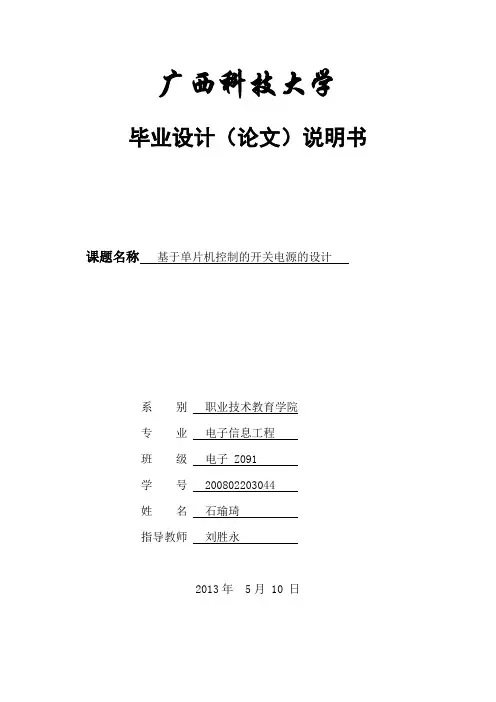

广西科技大学 毕业设计（论文）说明书
课题名称 基于单片机控制的开关电源的设计
系 别 职业技术教育学院 专 业 电子信息工程 班 级 电子 Z091 学 号 200802203044 姓 名 石瑜琦 指导教师 刘胜永
2013年 5月 10 日广西工学院毕业设计专用纸
I 摘要 开关电源是利用现代电子电力技术控制功率开关管（MOSFET；三极管）的导通和关断的时间比来稳定输出电压的一种新型稳压电源。它是在电子、计算机、通信、电气、航空航天、军事以及家电等领域应用非常广泛的一种电力电子装置。具有电能转换效率高、体积小、重量轻、控制精度高和快速性好等优点。 本次设计的主要目的是实现一个单片机控制开关电源，开关电源在日常生活中应用非常广泛，如今是数字化时代，用单片机实现电子产品十分方便，所以在这次设计中使用了单片机实现。在这次设计文档中，详细阐述了开关电源与线性电源的比较，方案论证，总体结构设计，通过键盘预置期望输出电压值，模/数转换器对输出电压进行采样，由软件控制单片机输出相应的脉冲宽度，对开关电源进行脉宽调制，输出预期的电压。并采用PID算法控制输出电压稳定，构成可输出0v到12v的可调电压，并显示实时电压和预置值。 关键字：开关电源 半导体 PID算法 闭环控制 数控 广西工学院毕业设计专用纸
II Abstrat
Switching power supply is to use the power of modern electronic technology to control power switch (MOSFET; transistor) on-and off time than to stabilize the output voltage of a new power supply.It is in electronics, computers, communications, electrical, aerospace, military and home appliances, is widely used as a power electronic devices.With high power conversion efficiency, small size, light weight, high control accuracy and fast and good. The design of the main aim is to realize a single-chip microcomputer control switch power supply, switching power supply in daily life are widely used in digital times, is microcontroller is used electronic products, very convenient, so in this design USES a microcontroller. In this design documents, this paper expounds the switch power compared with linear power supply, scheme comparison, general structure design, through the keyboard expected output voltage values, preset d/a converter for output voltage by sampling, the corresponding software control microcontroller output pulse width, switch power for pulse width modulation, the voltage output expected. which constitutes the output 0v to 12v adjustable voltage, and display real-time voltage and the preset value. Key word: switch power semiconductor PID algorithm closed-loop control CNC 广西工学院毕业设计专用纸 目 录 绪论 ........................................................... 1 1 概述 ........................................................ 2 1.1 课题研究环境背景 .................................................. 2 1.1.1 绿色节能型开关电源 .......................................................................................... 2 1.1.2 智能化数字电源 ................................................................................................... 2 1.1.3 可编程开关电源 ................................................................................................... 2 1.2 开关电源技术的发展和环境现状 ...................................... 3 1.2.1 线性电源和开关电源 .......................................................................................... 3 1.2.2 电源技术的发展方向 .......................................................................................... 4 1.2.3 开关电源的市场前景和研究现状 ...................................................................... 4 1.3 本文研究的主要内容 ................................................ 5 2 系统方案设计 ................................................ 6 2.1 开关电源工作原理 .................................................. 6 2.2 开关电源与线性电源的比较 .......................................... 6 2.2.1线性电源的缺点 ................................................................................................... 6 2.2.2开关电源的优点 ................................................................................................... 7 2.3 系统方案论证 ...................................................... 7 2.3.1方案1 .................................................................................................................... 8 2.3.2方案2 .................................................................................................................... 8 2.3.3 方案3 ................................................................................................................... 8 2.3.4方案分析 ............................................................................................................... 8 2.3.5总体结构设计 ....................................................................................................... 9 2.4系统难点分析 ...................................................... 10 2.4.1如何提高电源工作频率 .................................................................................... 10 2.4.2储能电感的绕制 ................................................................................................. 11 2.4.3标度转换技术 ..................................................................................................... 11 2.5 开关变换器结构分析与选择 ......................................... 12 2.5.1降压变换电路分析............................................................................................. 12 2.5.2升压型变换电路 ................................................................................................. 14 2.5.3Buck-Boost型变换器 ........................................................................................ 14 2.6 开关电路器件参数选择 ............................................. 15 2.6.1功率开关管的选择............................................................................................. 15 2.6.2 滤波电容的选择 ................................................................................................ 16 2.6.3储能电感的选择 ................................................................................................. 16
基于MEGA128单片机的数控开关电源的设计一、引言数控开关电源是一种能够根据负载需求进行调节的电源系统，能够提供稳定的电压和电流输出。
本文旨在通过使用MEGA128单片机来设计一个基于数控技术的开关电源系统，实现电源输出的精确控制和监测。
二、系统设计1. 系统框架数控开关电源的设计主要包括输入电路、控制电路和输出电路三部分。
其中，输入电路负责将交流电转化为直流电，控制电路负责对输出电压进行调节和监测，输出电路则提供稳定的直流电源。
2. 输入电路设计输入电路通过整流变换器将交流电转化为直流电，并通过滤波电路消除电源纹波。
为了提高系统的效率和稳定性，可以采用开关电源输入电路设计中常用的电容滤波和电感滤波结构。
3. 控制电路设计控制电路主要由MCU和电压反馈电路组成。
MCU采用MEGA128单片机，具有强大的计算和控制能力。
电压反馈电路将输出电压与参考电压进行比较，并将处理后的信号送回MCU进行控制。
4. 输出电路设计输出电路包括开关管和输出滤波电路。
开关管通过控制开关周期和占空比来调节输出电压和电流，而输出滤波电路则消除开关引起的高频噪声，使输出电压更为稳定。
三、系统实现1. 硬件设计根据系统设计要求，选择适当的元器件和连接方式进行硬件设计。
其中，选择合适的整流变换器、滤波电路和开关管，保证电源输入稳定且输出纹波小。
2. 软件设计利用MEGA128单片机的开发工具进行软件设计，编写相应的控制算法和信号处理程序。
通过读取反馈电路的信号并与参考电压进行比较，实现对输出电压的精确控制和监测。
四、系统测试在硬件搭建完成后，进行系统测试以验证设计的有效性。
测试过程中需要测量输入电流、输出电压等参数，并对比设定值进行分析。
根据测试结果，进行必要的调整和改进。
五、总结本文基于MEGA128单片机设计了基于数控技术的开关电源系统，通过实现精确的电源输出控制和监测，提供了稳定可靠的电源。
该设计不仅具有较高的效率和精度，而且可广泛应用于各种需要精密电源供应的场合。
基于单片机控制的开关电源的设计 哈尔滨剑桥学院 毕 业 设 计
论文题目： 基于单片机控制的开关电源的设计 学 生： 孙中凯 指导教师： 李德胜 高级工程师 专 业： 电气工程及其自动化 班 级： 12级电气2班 2016年5月 哈尔滨剑桥学院 毕 业 设 计（论 文）审 阅 评 语
指导教师评语
建议成绩： 是否同意答辩：同意答辩 □ 不同意答辩 □ 指导教师（签名） 职 称 年 月 日
评阅人评语
建议成绩： 是否同意答辩：同意答辩 □ 不同意答辩 □ 评阅教师（签名） 职 称 年 月 日 哈尔滨剑桥学院 毕业设计（论文）答辩评语及成绩 答辩评语
答 辩 成 绩: 答辩小组组长签字： 年 月 日
毕业论文成绩
指导教师成绩： 评阅成绩： 答辩成绩： 综合指导教师成绩、评阅成绩、答辩成绩，经答辩委员会评定，该学生毕业论文 总成绩：
答辩委员会主任单位： 答辩委员会主任签字： 职称： 年 月 日
基于单片机控制的开关电源的设计 摘 要 电源技术是一种应用功率半导体器件，综合电力变换技术、现代电子技术、自动控制技术的多学科的边缘交叉技术，随着科学技术的发展，电源技术又与现代控制理论、材料科学、电机工程、微电子技术等许多领域密切相关。目前电源技术已逐步发展成为一门多学科互相渗透的综合性技术学科。他对现代通讯、电子仪器、计算机、工业自动化、电力工程、国防及某些高新技术提供高质量、高效率、高可靠的电源起着关键作用。 本文设计主要目的是实现一个单片机控制开关电源，所以在这次设计中使用了单片机实现。在这次设计文档中，详细阐述了开关电源与线性电源的比较，总体结构设计，通过键盘预置期望输出电压值，模/数转换器对输出电压进行采样，由软件控制单片机输出相应的脉冲宽度，对开关电源进行脉宽调制，输出预期的电压。并采用PID算法控制输出电压稳定，构成可输出12v到0v的可调节电压，并显示实时预置值与电压。
关键词：财开关电源；半导体；PID算法；闭环控制；数控 目 录 摘要 ................................................................................................................................................... 1 绪论 ............................................................................................................................................. 1 1.1 课题环境背景 ......................................................................................................................... 2 1.1.1 绿色节能型开关电源 ......................................................................................................... 2 1.1.2 智能化数字电源 ................................................................................................................. 0 1.1.3 可编程开关电源 ................................................................................................................. 0 1.2 电源技术的发展与方向 ......................................................................................................... 1 1.2.1 线性电源和开关电源 ......................................................................................................... 1 1.2.2 电源技术的发展方向 ......................................................................................................... 1 1.2.3 开关电源的市场前景和研究现状 ..................................................................................... 2 1.3 本文研究主要内容 ................................................................................................................. 2 2 系统方案设计 ........................................................................................................................... 4 2.1 开关电源工作原理 ................................................................................................................. 4 2.2 开关电源与线性电源的比较 ................................................................................................. 4 2.2.1 线性电源的缺点 ................................................................................................................. 4 2.2.2 开关电源的优点 ................................................................................................................. 5 2.3 系统方案论证 ......................................................................................................................... 5 2.3.1 方案1 .................................................................................................................................. 5 2.3.2 方案2 .................................................................................................................................. 6 2.3.3 方案3 .................................................................................................................................. 6 2.3.4 方案分析 ............................................................................................................................. 6 2.3.5 总体结构设计 ..................................................................................................................... 6 2.4 系统难点分析 ......................................................................................................................... 8 2.4.1 如何提高电源工作频率 ..................................................................................................... 8 2.4.2 储能电感的绕制 ................................................................................................................. 9 2.4.3 标度转换技术 ..................................................................................................................... 9 2.5 开关变换器结构分析与选择 ............................................................................................... 10

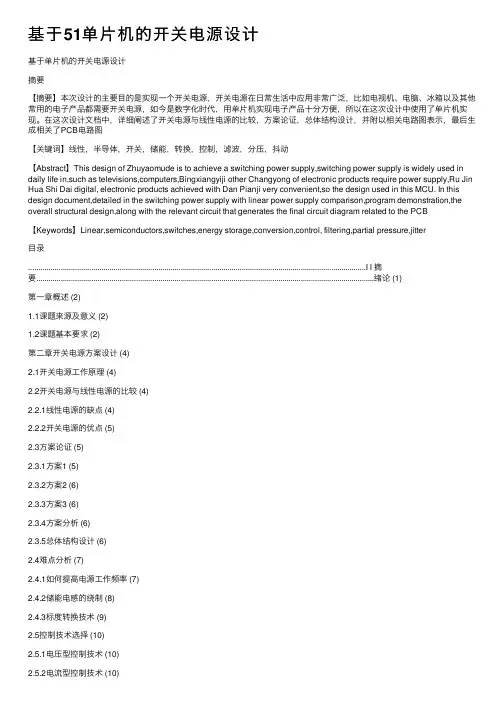

基于51单⽚机的开关电源设计基于单⽚机的开关电源设计摘要【摘要】本次设计的主要⽬的是实现⼀个开关电源，开关电源在⽇常⽣活中应⽤⾮常⼴泛，⽐如电视机、电脑、冰箱以及其他常⽤的电⼦产品都需要开关电源，如今是数字化时代，⽤单⽚机实现电⼦产品⼗分⽅便，所以在这次设计中使⽤了单⽚机实现。
在这次设计⽂档中，详细阐述了开关电源与线性电源的⽐较，⽅案论证，总体结构设计，并附以相关电路图表⽰，最后⽣成相关了PCB电路图【关键词】线性，半导体，开关，储能，转换，控制，滤波，分压，抖动【Abstract】This design of Zhuyaomude is to achieve a switching power supply,switching power supply is widely used in daily life in,such as televisions,computers,Bingxiangyiji other Changyong of electronic products require power supply,Ru Jin Hua Shi Dai digital, electronic products achieved with Dan Pianji very convenient,so the design used in this MCU. In this design document,detailed in the switching power supply with linear power supply comparison,program demonstration,the overall structural design,along with the relevant circuit that generates the final circuit diagram related to the PCB 【Keywords】Linear,semiconductors,switches,energy storage,conversion,control, filtering,partial pressure,jitter⽬录......................................................................................................................................................................I I 摘要......................................................................................................................................................................绪论 (1)第⼀章概述 (2)1.1课题来源及意义 (2)1.2课题基本要求 (2)第⼆章开关电源⽅案设计 (4)2.1开关电源⼯作原理 (4)2.2开关电源与线性电源的⽐较 (4)2.2.1线性电源的缺点 (4)2.2.2开关电源的优点 (5)2.3⽅案论证 (5)2.3.1⽅案1 (5)2.3.2⽅案2 (6)2.3.3⽅案3 (6)2.3.4⽅案分析 (6)2.3.5总体结构设计 (6)2.4难点分析 (7)2.4.1如何提⾼电源⼯作频率 (7)2.4.2储能电感的绕制 (8)2.4.3标度转换技术 (9)2.5控制技术选择 (10)2.5.1电压型控制技术 (10)2.5.2电流型控制技术 (10)2.5.3电流控制型技术的优势 (11) 2.6开关变换器结构分析与选择 (11) 2.6.1降压变换电路分析 (11)2.6.2升压型变换电路 (13)2.6.3Buck-Boost型变换器 (13)2.7开关电路器件参数选择 (14)2.7.1功率开关管的选择 (14)2.7.2滤波电容的选择 (15)⽬录2.7.3储能电感的选择 (15)2.7.4续流⼆极管的选择 (16)第三章硬件电路设计 (17)3.1电源电路设计 (17)3.1.1整流滤波电路 (17)3.1.2开关变换电路 (17)3.1.3分压电阻的计算 (18)3.1.4保护电路 (18)3.2控制电路设计 (19)3.2.1反馈电路设计 (20)3.2.2四位数码显⽰电路设计 (21) 3.2.3单⽚机与键盘接⼝电路设计 (22)第四章软件设计 (23)4.1总体编程思想 (23)4.1.1键盘防抖动⼦程序 (23)4.1.2数码显⽰⼦程序 (24)4.1.3采样⼦程序 (25)4.1.4中断处理程序设计 (26)4.1.5PID控制算法 (27)4.1.6数字滤波 (28)第五章系统调试 (29)5.1硬件模块调试 (29)5.1.1整流滤波电路的调试 (29)5.1.2AD转换的调试 (29)5.1.3脉冲输出电路的调试 (29)5.1.4功率开关管的调试 (29)5.2电源性能指标的测试 (30)5.2.1开关电源的技术指标 (30)5.2.2输出电压的测试 (31)5.2.3最⼤输出电流的测试 (32)5.2.4过流保护的测试 (32)5.2.5电压调整率的测试 (32)5.2.6纹波电压的测试 (33)物理与电⼦⼯程系毕业论⽂第六章结论 (34)参考⽂献 (35)致谢 (36)附录 (37)附录绪论开关电源是利⽤现代电⼦电⼒技术控制功率开关管（MOSFET；三极管）的导通和关断的时间⽐来稳定输出电压的⼀种新型稳压电源。

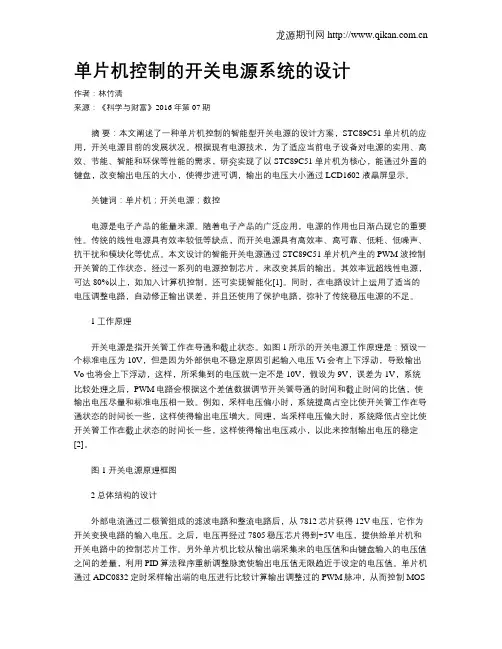

单片机控制的开关电源系统的设计作者：林竹清来源：《科学与财富》2016年第07期摘要：本文阐述了一种单片机控制的智能型开关电源的设计方案，STC89C51 单片机的应用，开关电源目前的发展状况。
根据现有电源技术，为了适应当前电子设备对电源的实用、高效、节能、智能和环保等性能的需求，研究实现了以STC89C51 单片机为核心，能通过外置的键盘，改变输出电压的大小，使得步进可调，输出的电压大小通过 LCD1602 液晶屏显示。
关键词：单片机；开关电源；数控电源是电子产品的能量来源。
随着电子产品的广泛应用，电源的作用也日渐凸现它的重要性。
传统的线性电源具有效率较低等缺点，而开关电源具有高效率、高可靠、低耗、低噪声、抗干扰和模块化等优点。
本文设计的智能开关电源通过 STC89C51 单片机产生的 PWM 波控制开关管的工作状态，经过一系列的电源控制芯片，来改变其后的输出。
其效率远超线性电源，可达80%以上，如加入计算机控制，还可实现智能化[1]。
同时，在电路设计上运用了适当的电压调整电路，自动修正输出误差，并且还使用了保护电路，弥补了传统稳压电源的不足。
1工作原理开关电源是指开关管工作在导通和截止状态。
如图1所示的开关电源工作原理是：预设一个标准电压为10V，但是因为外部供电不稳定原因引起输入电压Vi会有上下浮动，导致输出Vo也将会上下浮动，这样，所采集到的电压就一定不是10V，假设为9V，误差为1V，系统比较处理之后，PWM电路会根据这个差值数据调节开关管导通的时间和截止时间的比值，使输出电压尽量和标准电压相一致。
例如，采样电压偏小时，系统提高占空比使开关管工作在导通状态的时间长一些，这样使得输出电压增大。
同理，当采样电压偏大时，系统降低占空比使开关管工作在截止状态的时间长一些，这样使得输出电压减小，以此来控制输出电压的稳定[2]。
图1 开关电源原理框图2总体结构的设计外部电流通过二极管组成的滤波电路和整流电路后，从7812芯片获得12V电压，它作为开关变换电路的输入电压。
科技与创新┃Science and Technology&Innovation ·90·2023年第21期文章编号：2095-6835（2023）21-0090-03基于MEGA128单片机的数控开关电源的设计卢启硕，秦琛（国网淮南市潘集区供电公司，安徽淮南232082）摘要：首先将交流电经过AD-DC整流单元电路转化为稳定直流电，滤波后经过DC-AC逆变电路转化为稳定的交流电，通过高频变压器后，接入整流单元滤波系统以获得所需要的直流电，通过反馈回路接入高频变压器的输出部分，再通过UC3844的高占空比获得一定的输出电流，并选用MEGA128单片微型机为主控制器件，设计的主要目的为控制高频变压器。
关键词：逆变电路；高频变压器；UC3844；数控开关电源中图分类号：TN86文献标志码：A DOI：10.15913/ki.kjycx.2023.21.026开关式电源技术与之前的技术相比有了很大提高，脉冲宽度调制（Pulse Width Modulation，PWM技术）得到广泛推广[1]。
使用20kHz的调制信号，可以使开关式电源的效率达到65%～75%，与之相比，线性电源的效率仅为30%～40%。
开关电源的工作原理比较简单，首先通过转换将220V的交流电源转化为高质量的直流电，再将得到的高品质的直流电转化为频率较高的交流电，最后整流得到直流电。
反馈电路采集输出电压，然后送到单片机将模拟量转变为数字量，处理之后调节输出的PWM脉冲占空比，经过以上处理变换以后才能得到与要求相符的直流电压，该直流电压的纹波和稳定性得到很大的改善[2]。
本文利用MEGA128单片机作为处理器，来设计输出电压可调的数字开关电源。
1硬件电路设计1.1主电路开关式电源的原理图如图1所示。
按照前文所述的步骤得到适合的直流电后，向单端反激式变换电路供电[3]。
选用功率MOSFET（金属氧化物半导体场效应晶体管）作为功率开关管，UC3844控制PWM脉冲的占空比，主要原理是UC3844控制MOSFET功率开关管的PWM的占空比，从而达到对输出电压的稳定控制。
