51单片机流水灯程序51单片机是一种广泛使用的微控制器，具有丰富的IO端口和定时器资源。

流水灯程序是51单片机入门的基础示例之一，通过多个LED灯按照一定顺序逐个亮起或熄灭，形成流水灯的效果。

下面详细介绍51单片机流水灯程序的编写。

一、硬件连接要实现流水灯效果，需要将多个LED灯连接到51单片机的IO端口上。

一般使用P1端口作为输出端口控制LED灯的亮灭，P2端口作为输出口控制LED灯亮起的顺序。

具体连接方式如下：•将LED灯的阳极通过限流电阻连接到VCC。

•将每个LED灯的阴极通过限流电阻连接到P1端口。

•将P2端口的每个引脚依次连接到每个LED灯的阴极。

二、程序实现#include <reg52.h> //包含51单片机头文件#define LED P1 //定义LED为P1端口#define ORDER P2 //定义顺序控制为P2端口void delay(unsigned int t); //延时函数声明void main(){unsigned char i;while(1) //循环控制流水灯效果{for(i=0; i<8; i++) //控制8个LED灯{LED = 0x01<<i; //将第i个LED灯置亮delay(10000); //延时一段时间，使LED灯亮起后延时熄灭LED = 0x01>>(i+1); //将第i个LED灯置灭}}}void delay(unsigned int t) //延时函数定义{unsigned int i, j;for(i=0; i<t; i++){for(j=0; j<1275; j++);}}该程序首先定义了LED和ORDER两个变量，分别对应P1和P2端口的输出口。

在主函数中，使用一个while循环控制流水灯效果。

在循环内部，使用一个for循环控制8个LED灯的状态。

在每次循环中，先将第i个LED灯置亮，延时一段时间后将其置灭，然后进入下一个循环。

单片机控制的LED流水灯毕业论文目录绪论 (1)1.相关元件及电路设计 (2)1.1AT89C51芯片功能特性及应用 (2)1.2MCS-51 单片机 (2)1.2.1 内部结构 (2)1.2.2引脚定义 (3)1.2.3 外部总线构成 (3)1.3单片机时钟电路及时钟时序单位 (4)1.4单片机的复位 (5)1.4.1复位状态 (5)1.4.2复位电路 (5)2.流水灯电路及程序设计 (6)2.1 电路原理图 (6)2.2电路PCB图 (6)3. 装配与调试 (7)3.1 装配 (7)自制电路板步骤..................3.1.13.1.2 印制电路板的组装4总结 (9)5心得体会 (9)6参考文献及程序 (10)1相关元件及电路设计1.1A T89C51芯片功能特性及应用单片机在我们的日常生活和工作中无处不在、无处不有：家用电器中的电子表、洗衣机、电饭褒、豆浆机、电子秤；住宅小区的监控系统、电梯智能化控制系统；汽车电子设备中的ABS GPS ESP TPMS医用设备中的呼吸机，各种分析仪，监护仪，病床呼叫系统；公交汽车、地铁站的IC卡读卡机、滚动显示车次和时间的LED点阵显示屏；电脑的外设，如键盘、鼠标、光驱、打印机、复印件、传真机、调制解调器；计算机网络的通讯设备；智能化仪表中的万用表，示波器，逻辑分析仪；工厂流水线的智能化管理系统，成套设备中关键工作点的分布式监控系统；导弹的导航装置，飞机上的各种仪表等等。

有资料表明：2007年全球单片机的产值达到151亿美元，我国单片机的销售额达到400亿元人民币，我国每年单片机的需求量达50至60亿片，是全球单片机的最大市场。

可以说单片机已经渗透到了我们生活的各个领域。

1.2MCS-51单片机1.2.1内部结构MCS-51系列单片机内部采用模块式结构，其结构组成框图如图 1.2.1所示。

图1.2.1 MCS-51系列单片机组成框图由图1.2.1可见，MCS-51系列单片机主要由以下部件通过片内总线连接而成：中央处理器（CP）数据存储器（RAM、程序存储器（ROM、并行输入/输出口（P0 口~P3 口）、串行口、定时器/计数器、中断控制、总线控制及时钟电路1.2.2引脚定义引脚是单片机和外界进行通信的通道连接点，用户只能通过引脚组建控制系统。

课程设计说明书课程名称：单片机原理及应用设计题目：基于单片机的LED流水灯控制院系：信息技术学院专业：计算机科学与技术2013年1月10日基于单片机的LED流水灯控制摘要基于单片机的LED流水灯的应用十分广泛，由单片机作为的核心控制器，通过按键实现控制功能和数据输入是非常普遍的。

通常在所需按键数量不多时，系统常采用独立式按键。

这种按键的电路配置灵活，软件结构简单。

由于实际应用中，不同系统对按键的要求不同，因此，对按键程序的设计要考虑全面，以便更好地完成按键所设定的功能，简述了该系统中一些重要芯片的基本工作原理，着重论述了硬件线路各个模块的设计思想。

进而熟练掌握相关专业基础知识的综合应用，提高学生的实际动手和设计能力。

本系统是基于AT89C51系列单片机为核心的LED流水灯设计,实现8个LED灯变化方向和速度的可调。

关键词：单片机独立式按键 LED目录第一章绪论 (1)1. 设计背景 (1)1.1设计目的 (1)1.2可行性分析及相关现状 (1)1.3意义 (2)第二章系统设计 (3)2系统设计 (3)2.1整体设计 (3)2.2模块设计 (4)第三章系统实现 (7)3.1整体仿真电路图 (7)3.2各部分模块原理 (7)3.2.1单片机最小系统 (7)3.2.2外围电路 (8)第四章核心代码 (11)第五章调试 (14)第六章总结与致谢 (15)6.1总结 (15)6.2致谢 (15)第七章附录 (16)7.附录 (16)7.1源代码 (16)第一章绪论1.设计背景1.1设计目的通过本次课题设计，应用《单片机原理及应用》等所学相关知识及查阅资料完成简易LED流水灯系统设计，以达到理论与实践更好的结合、进一步提高综合运用所学知识和设计的能力的目的。

1.2可行性分析及相关现状随着人们生活水平的提高，基于单片机的LED流水灯的应用越来越广泛，其中独立式键盘的扩展电路，该模块主要应用于仪器仪表、工业控制器、条形显示器、控制面板等实时性要求不太高的设备。

基于51单片机的流水灯毕业设计方案：一、引言流水灯是一种常见的电子设计项目，适合初学者练习和毕业设计。

通过使用51单片机和少量外围元件，可以实现一个简单而有趣的流水灯效果。

本文将介绍基于51单片机的流水灯设计方案，包括硬件连接、软件程序设计和效果展示等内容。

二、硬件设计1. 材料准备：51单片机（如STC89C52）、LED灯若干（建议4-8个）、电阻、面包板、连线等。

2. 连接方式：将LED灯按顺序连接到51单片机的IO口，每个LED 灯通过一个电阻连接到IO口，确保电流限制。

3. 电源供应：连接电源至电路板，保证正常工作电压和电流。

三、软件设计1. 编程环境：使用Keil C51等集成开发环境进行程序编写。

2. 程序设计：设计一个循环移位的程序，控制51单片机的IO口依次点亮LED灯，形成流水灯效果。

3. 定时控制：通过定时器中断或延时函数控制LED灯的亮灭时间，实现流水灯的效果。

四、效果展示1. 烧录程序：将编写好的程序烧录到51单片机中。

2. 调试测试：连接电路并通电，观察LED灯按顺序点亮并流动的效果。

3. 优化改进：根据实际效果调整程序和硬件设计，优化流水灯的效果和稳定性。

五、注意事项1. 电路连接：确保电路连接正确，避免短路或接反现象。

2. 程序设计：合理设计程序逻辑，确保LED灯的流水效果符合预期。

3. 调试测试：在调试过程中注意观察LED灯的亮暗情况，及时发现问题并进行调整。

六、总结基于51单片机的流水灯设计是一个适合初学者和毕业设计的简单而有趣的项目，通过设计和实现可以提升对单片机编程和电路连接的理解和技能。

希望通过本文的介绍，读者能够顺利完成基于51单片机的流水灯毕业设计，并在实践中不断提升自己的电子设计能力。

LED流水灯实验一、实验内容将LED灯逐个点亮，然后全亮，全灭。

二、实验原理8个LED发光二极管，分别对应单片机IO口的P0.0到P0.7口，8个单片机IO口组成一个字节，用一个八位二进制的左移和右移来确定灯的亮灭，并用定时器延时。

三、描述该实验中运用的理论知识1、LED的点亮：8个LED发光二极管，分别对应单片机IO口的P0.0到P0.7口，8个单片机IO口组成一个字节，在程序编写过程中，可以直接用P0来进行操作。

2、流水效果:C语言的8位二进制数代表了8个IO口，左移，最低位填0，然后按位取反，就可以将灯逐个点亮3、延时：特殊功能寄存器TMOD，如图T1和T0分别代表单片机两个计数器。

GATE:该位被置位时为门控位。

仅当TR1被置位并且INT1脚为高，定时器开始计数。

当该位被清零时，只要TR1被置位，定时器1马上开始计数。

C/T:该位为0的时候，用作定时器，该位为1的时候，用做计数器。

0.5秒的延时12 * （65536- x）/11059200 = 0.001四、实验步骤1、流程图2、结果程序：#include <reg52.h>typedef unsigned char uint8;typedef unsigned int uint16;sbit ENLED = P1^4;sbit ADDR0 = P1^0;sbit ADDR1 = P1^1;sbit ADDR2 = P1^2;sbit ADDR3 = P1^3;main(){uint8 counter;uint16 i,j;ENLED = 0;ADDR0 = 0; ADDR1 = 1; ADDR2 = 1; ADDR3 = 1;TMOD = 0x01;TH0 = 0xB8;TL0 = 0x00;TR0 = 1;while(1){if(1 == TF0){TF0 = 0;TH0 = 0xB8;TL0 = 0x00;counter++;}if(25 == counter){counter = 0;if(8 == j){P0 = 0X00;for(i=0;i<=38000;i++);P0 = 0XFF;for(i=0;i<=38000;i++);j = 0;}P0 = ~(1 << j++);}}}。

第1章概述近几年来，彩灯对于美化、亮化城市有着不可轻视的重要工作。

因此作为城市装饰的彩灯需求量越来越大，对与彩灯的技术和花样也越来越高。

但传统的彩灯控制电路一般是由数字电路组成，这种彩灯控制器电路结构复杂、成本较高、功率损耗大，此外从功能效果上看，彩灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。

因此有必要对现有的彩灯控制器进行改进。

然而单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。

LED彩灯具有成本低、发光纯度高、发光热量小、耗电量低、超长寿命的特点。

所以利用单片机作LED彩灯控制，不仅是使控制花样、路数大大增加,成本也很低，而且对环境能源没有污染，有着很大的发展前景。

本方案是一种基于AT-89C51单片机的彩灯控制方案，实现对LED彩灯的控制。

主要以AT-89C51单片机作为主控核心与发光二极管、晶振、复位、电源等组成电路，利用软件编辑实现彩灯流水灯的效果。

第2章方案设计2.1设计任务（1）共有红、绿、蓝3色彩灯各8个，要求按一定顺序和时间关系运行：红色发光二极管由弱到强—>绿色发光二极管由弱到强—>蓝色发光二极管由弱到强。

（2）利用三基色原理，控制每次点亮红色发光二极管，绿色发光二极管，蓝色发光二极管的数目，实现黄色，紫色，青色。

（3）控制不同颜色发光二极管的数目，实现花样彩灯。

（4）编写程序代码。

（5）程序分析与调试。

2.2工程方案按照设计任务要求，红，绿，蓝光由弱到强，每个颜色用8个发光二极管，在程序控制下，先亮一个，再亮两个，再亮三个，慢慢的直到最后全亮，就能看到由弱到强的现象。

如果同一颜色使用更多的发光二极管，显示效果会更柔和。

要实现黄色，紫色，青色光，只能根据三基色原理进行合成。

所谓三基色是指红，绿，蓝三色，人眼对红，绿，蓝最为敏感，大多数可以通过红，绿，蓝3种颜色按照不同的比例合成产生。

同时，绝大多数单色光也可以分解成红绿蓝三种光。

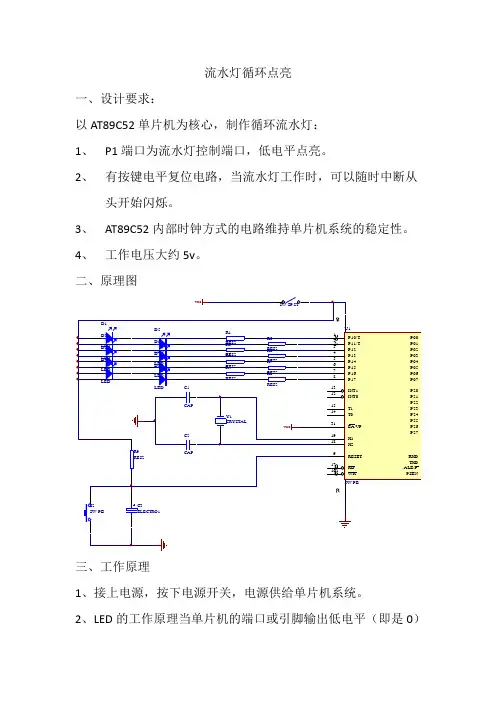

流水灯循环点亮一、设计要求：以AT89C52单片机为核心，制作循环流水灯： 1、 P1端口为流水灯控制端口，低电平点亮。

2、 有按键电平复位电路，当流水灯工作时，可以随时中断从头开始闪烁。

3、 AT89C52内部时钟方式的电路维持单片机系统的稳定性。

4、 工作电压大约5v 。

二、原理图3938373635343332212223242526272829301110三、工作原理1、接上电源，按下电源开关，电源供给单片机系统。

2、LED 的工作原理当单片机的端口或引脚输出低电平（即是0）时，LED亮；输出高电平（即是1）LED灭。

3、当按下复位键时，LED从新开始点亮。

四、程序#include<reg52.h>#include<intrins.h>unsigned int a,b,c;unsigned char d;void delay(unsigned char);void main(){while(1){d=0xfe;for(c=8;c>0;c--){P1=d;delay(100);d=_crol_(d,1);}d=0x7f;for(c=8;c>0;c--){P1=d;delay(100);d=_cror_(d,1);}}}void delay(unsigned char x5ms) {for(b=x5ms;b>0;b--)for(a=300;a>0;a--);}。

用 AT89C51单片机实现 8个彩色 LED发光的流水灯电路1.摘要：流水灯是常见的装饰，常见于舞台等场合，本设计主要使用AT89C51芯片，利用P1的8个端口通过74LS373驱动，连接8个发光二极管，通过P1.0到P1.7值的控制，使8个彩色LED依次发光，以达到显示的效果。

二、设计任务和要求用AT89C51芯片，设计一个能控制8个发光二极管轮流闪的流水灯电路。

四、硬件电路设计及描述本设计主要使用AT89C51芯片，利用P1的8个端口通过74LS373驱动，连接8个发光二极管，通过P1.0到P1.7值的控制，使8个彩色LED轮流亮灭，以达到显示的效果。

1.软件设计思路及描述主程序设计思路为，开始时点亮一个灯，其余全灭。

然后执行左移，8个灯依次点亮。

“RLA A”是一条左移指令，它的用途是把A累加器中的值循环左移。

设A=1111 1110，则执行一次指令后，A累加器中的值就变为1111 1101，执行第二次后就变为1111 1011，也就是各位数字不断向左移动，而最右一位由最左一位移入。

1.设计流程图1.编辑源程序将原代码生成一个后缀为.asm的文件，点击确定后，打开这一选项即可添加源程序代码。

源程序：ORG 0000HLJMP STARTORG 30HSTART:MOV A,#0FEHLOOP:MOV P1,ARL ALCALL DELAYLJMP LOOPDELAY:MOV R7,#250D1:MOV R6 #250D2:DJNZ R6,$DJNZ R7,D1RETEND八、软件编译，载入，调试1、保存文本内容后，点击源代码菜单下的全部编译，即可对程序进行编译，生成以.Hes后缀的文件。

2、程序载入CPU3、调试：程序加载完成后，点击按钮运行调试仿真。

九、运行仿真运行仿真后出现效果如下图：ledD1、D2、D3、D4、D5、D6、D7、D8依次点亮。

十、结与体会通过这次课程设计，不仅加深了对单片机控制系统及其语言的应用与理解，锻炼了自己这方面的能力，而且还学到了不少新东西，使自己的专业知识、专业技能有所提高。

S51增强型单片机实验板上有8个高亮度发光二极管（见图1所示），可以用来做单片机流水灯、跑马灯。

等实验，电路原理图见下图3。

图3单片机流水灯设计方法从原理图可以看出，如果我们想让接在P1.0口的LED1亮起来，那么我们只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平就可以；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭方法方法同LED1。

因此，要实现流水灯功能，我们只要将LED2～LED8依次点亮、熄灭，依始类推，8只LED变会一亮一暗的做流水灯了。

实现8个LED流水灯程序用中文表示为：P1.0低、延时、P1.0高、P1.1低、延时、P1.1高、P 1.2低、延时、P1.2高、P1.3低、延时、P1.3高、P1.4低、延时、P1.4高、P1.5低、延时、P1.5高、P1.6低、延时、P1.6高、P1.7低、延时、P1.7高、返回到开始、程序结束。

从上面中文表示看来实现单片机流水灯很简单，但是我们不能说P1.0你变低，它就变低了。

因为单片机听不懂我们的汉语的，只能接受二进制的“1、0......”机器代码。

我们又怎样来使单片机按我们的意思去工作呢？为了让单片机工作，只能将程序写为二进制代码交给其执行；早期单片机开发人员就是使用人工编写的二进制代码交给单片机去工作的。

今天，我们不必用烦人的二进制去编写程序，完全可以将我们容易理解的“程序语言”通过“翻译”软件“翻译”成单片机所需的二进制代码，然后交给单片机去执行。

这里的“程序语言”目前主要有汇编语言和C语言两种；在这里我们所说的“翻译”软件，同行们都叫它为“编译器”，将“程序语言”通过编译器产生单片机的二进制代码的过程叫编译。

前面说到，要想使LED1变亮，只需将对应的单片机引脚电平变为低电平就可以了。

现在让我们将上面提到的8只LED流水灯实验写为汇编语言程序。

在上面主程序中用到了五条汇编语言指令：CLR、ACALL、SETB、LJMP、END。
