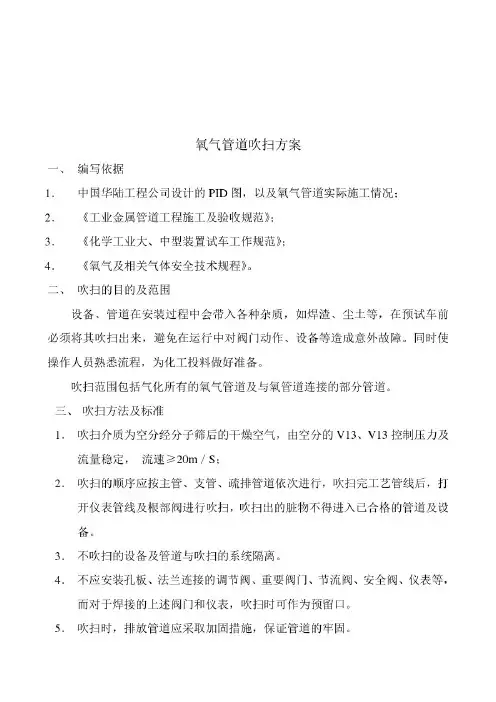

五矿铜业金铜综合回收产业升级技术改造金桐项目综合管网压力、燃气类特种设备采购及安装氧气管道爆破吹扫施工方案编制单位：湖南有色金建机电设备安装工程有限公司编制人：审核人：批准人：2016年月日目录一、前言 (2)二、管道爆破吹扫的原理 (2)三、爆破吹扫具备的条件和技术要求 (2)四、爆破吹扫的工艺特点 (3)五、爆破吹扫的流程 (4)六、吹扫步骤 (4)七、注意事项及 (5)一、前言金铜综合回收产业升级技术改造项目综合管网（架空管道）包括：除氧水，除盐水管，鼓风压缩空气管，生产给水管，浓硫酸管，氮气管，凝结水管，浓水管，氧气管，软化水管，费电解液管，脱铜后液管，硫酸母液管，铜精矿溶液管，疏水管，天然气管，污酸管、消防细水雾给水管，消防灭火栓给水管，循环回水管，循环给水管，烟尘管，脱硫烟气管，制酸烟气管，压缩空气管，仪表压缩空气管，专业压缩空气管，高压蒸汽，生产蒸汽管，中水管等管道。
其中我公司安装的管道有、高压蒸汽，低压蒸汽，氧气，天然气，氮气，压缩空气，除氧水，冷凝水等特种管道，现氧气管道安装已完成，接下来就要对已安装的管道进行吹扫工作。
二、管道爆破吹扫的原理管道爆破吹扫是在管道的末端装上比管道设计强度低的多的爆破片或者石棉板、牛皮纸，然后给管内注入压缩空气，逐渐升压，压力超过爆破片的承受压力时，爆破片突然爆裂，管内的杂物在瞬间爆破引起的震动以及高速气流的作用下，迅速从管口排出，反复数次，达到管内清洁的目的。
三、爆破吹扫具备的条件和技术要求1、爆破吹扫的管道上的所有管件、阀门、以及仪表一次部件已全部安装完毕，而且不能吹扫的仪表阀、仪表元件和设备已经断开或隔离；2、该管道所有的焊缝无损检测已全部完成并合格；3、该管道上的所有支架已全部安装完毕，且在爆破口处有坚固稳定的支架；4、爆破方案已经监理、业主批准，并对作业人员进行了技术及安全交底；5、确保爆破口的前方必须有足够的爆破空间，一般宜为10米以上距离，且爆破口要选在管道的末端低点位置；6、爆破压力一般为0.3~0.6MPa，爆破片购买专用的爆破膜。
氧气管道脱脂、试压、吹扫、检修规定1. 脱脂规定1.1 所有供氧管道的焊缝、接头及法兰连接处都应进行脱脂处理。
1.2 脱脂操作前，应先将管道内的氧气排空，确保管道内无氧气残留。
1.3 使用适当的脱脂剂对管道焊缝、接头及法兰连接处进行脱脂处理，确保无油脂及污染物残留。
1.4 脱脂操作过程中，应注意防止火源接触脱脂剂，以免引起火灾或爆炸。
2. 试压规定2.1 所有新建的氧气管道在投入使用前都应进行试压。
2.2 试压前，应将管道内的氧气排空，确保管道内无氧气残留。
2.3 试压前应检查管道焊缝、接头及法兰连接处是否完好，如有损坏或松动应及时修复或更换。
2.4 在试压过程中，应使用适当的试压设备，根据设计要求对氧气管道进行试压。
2.5 试压时应逐段进行，逐段检查密封性能，确保每段管道的密封性能符合要求。
2.6 试压过程中，应严禁有人员靠近氧气管道及试压设备，以免发生意外伤害。
3. 吹扫规定3.1 在供氧管道投入使用前，应进行吹扫操作，清除管道内的杂质和氧气残留。
3.2 吹扫前应将管道内的氧气排空，确保管道内无氧气残留。
3.3 使用干燥的氮气或清洁的惰性气体对氧气管道进行吹扫，确保管道内无杂质和氧气残留。
3.4 吹扫过程中应逐段进行，逐段检查清洁效果，确保每段管道的清洁程度符合要求。
3.5 吹扫操作过程中，应注意排除管道内部的静电，避免引起火灾或爆炸。
4. 检修规定4.1 定期对供氧管道进行检修，确保管道的安全运行。
4.2 检修前应将管道内的氧气排空，确保管道内无氧气残留。
4.3 检修期间应对管道焊缝、接头及法兰连接处进行检查，如有损坏或松动应及时修复或更换。
4.4 检修期间应对管道进行清洁处理，清除管道内的杂质和氧气残留。
4.5 对管道进行检修时应使用适当的工具和设备，确保操作安全可靠。
4.6 检修结束后，应进行试压和吹扫操作，确保管道的密封性能和清洁程度符合要求。
以上是氧气管道脱脂、试压、吹扫、检修的一般规定，具体操作要根据实际需求和相关法规进行制定。
六安钢铁集团制氧至炼钢氧气管道吹扫、试压方案批准：审核：编制：山东军辉霍邱项目部2019.11.11一、工程简介（一）、基本情况六安钢铁控股集团特钢有限公司A点---E段氧气管道管道安装完成后，按国家现行有关规范、标准进行吹扫、试压，以清除管道在安装过程中遗留在管道内的杂物和锈垢，确保运行安全。
本方案是六安钢铁控股集团特钢有限公司A点---E段氧气管道吹扫、试压方案，是工艺管道检验与试验的技术性文件，一经批准，项目部各部门及施工人员必须严格执行。
本方案内未涉及到的具体施工要求，应按照国家现行的有关规范、标准和业主及本公司的有关文件规定执行。
主要氧气管道设计参数（二）、编制依据中冶京诚工程技术有限公司提供的六安钢铁控股集团管网施工图纸《工业金属管道工程施工及验收规范》（GB50235-2010）《现场设备、工业管道焊接工程及验收规范》（GB50236-98）《工业金属管道设计规范》（GB50316-2000）《压力管道规范工业管道》（GB/T20801.1～6-2006）《工业企业煤气安全规程》（GB6222-2005）《施工现场临时用电安全技术规程》（JGJ46-88）《氧气及相关气体安全技术规程》 (GB16912-1997) 《氧气站设计规范》 (GB50030-2013)《工业管道的基本识别色、识别符号和安全标识》 (GB 7231—2003）《钢结构、管道涂装技术规程》 (YB/T9256—96）建设单位对该工程提出的质量及技术要求。
公司规定的有关质量标准文件。
（三）、工程实物量二、施工前的准备工作1.制氧提供吹扫用充足无油氮气气源，压力保证0.8-1.5MPa，流速大于20m/s。
2.管道安装完毕。
3.支吊架安装完毕，并在弯头、胀力弯等管件处增加临时固定支架，完成吹扫、试压后拆除。
4.管道吹扫前，应将系统内的仪表、孔板等管道组成件暂时拆除，并以临时短管替代，待管道吹扫合格后应重新复位，并将被替换的阀门、短管等清理干净，脱脂处理。
编号：XG/NY—013—2015 氧气、氮气、氩气管线吹扫安全管理制度2015-5-15发布2015-05-15实施西林钢铁集团有限公司能源部氧气、氮气、氩气管线吹扫安全管理制度氧气管线吹扫涉及火灾、爆炸、氧气中毒、氮气窒息等危险因素，为保证此项工作中的安全环保达标，特制定此制度：一、氧气管线扫线：1、扫线前要准备好O2报警器（检查电池电量及准确程度）、穿戴无油污的工作服、工作鞋，呼吸器、安全带等一切所需用品用具，执行《气体阀门许可操作确认制度》，在调度统一指挥下进行。
2、扫线工作必须要有相应的扫线方案，扫线方案由气体工段负责起草生产科和主管领导负责审核，制定方案时要熟悉现场工艺，掌握需要开、关的阀门、接吹扫头位置，不可留死角、盲肠。
3、扫线前由调度通知氧气用户，确认后打开检修点附近法兰或开启用户端放散阀门，关闭要吹扫的氧气管线进户阀，正式吹扫前要逐个确认阀门的开关状态，达到百分百准确。
4、开始扫线前，操作人员要系好安全带，携带便携式O2报警器，二人以上作业，防止氧中毒、氮气窒息、坠落事故发生。
5、扫线时，所开、关的阀门要严格执行气体阀门操作许可单，扫线完毕要按指令逐个恢复原位，不需恢复的调度室和气体工段要分别记录好原因。
6、扫线时，不准对阀门进行冲击或急速的操作，放散管处要指派专人监测地面O2浓度及扫线效果，如发现地面O2浓度超标或过低，应设立警戒线，禁止行人、车辆通过或滞留，及时与指挥人员联系，并不断进行巡视，周边40米内严禁动火。
7、在生产、使用、储存氧气的设备上进行动火作业，氧含量不得超过23%，在放散口，逐个取样确认，合格后汇报调度，听从下步指令，关闭氮气阀门，在放散处泄压。
8、维修氧气设备用的工具应清洁无油，维修工的衣着及场地也应清洁无油，维修完毕工具全部清点无误方可。
9、焊接氧气管道时要用氩弧焊，防止焊渣无法吹扫干净，避免启用氧气管道时发生焊渣冲击打火引起爆炸危险。
10、动火作业应按《消防管理规定》执行，有专人监护，办理动火证，动火作业前应清除动火现场及周围的易燃物品，或采取其他有效的安全防火措施，配备足够、适用的消防器材。
