交变电流例题
【例1】如图所示，匀强磁场的磁感应强度B=0．5T ，边长L=10cm 的正方形线圈abcd 共100匝，线圈电阻r ＝1Ω，线圈绕垂直与磁感线的对称轴OO /匀速转动，角速度为ω＝2πrad ／s ，外电路电阻R ＝4Ω，求：
（1）转动过程中感应电动势的最大值．
（2）由图示位置（线圈平面与磁感线平行）转过600时的即时感应电动势．
（3）由图示位置转过600角时的过程中产生的平均感应电动势．
（4）交流电电表的示数．
（5）转动一周外力做的功．
（6）
61周期内通过R 的电量为多少？
【例3】. 交流发电机的转子由B ∥S 的位置开始匀速转动，与它并联的电压表的示数为14.1V ，那么当线圈转过30°时交流电压的即时值为＿＿V 。
【例4】 通过某电阻的周期性交变电流的图象如右。
求该交流电的有效值I 。
【例5】如图所示，（甲）和（乙）所示的电流最大值相等的方波交流电流和正弦交流电流，则这两个电热器的电功率之比P a ∶P b =
【例6】如图表示一交变电流随时间变化的图象，此交变电流的有效值是（ ）
A ．5
2A ； B ．5A ； C ．3．52A ；D ．3．5A
【例7】.交流发电机转子有n 匝线圈，每匝线圈所围面积为S ，匀强磁场的磁感应强度为B ，匀速转动的角速度为ω，线圈内电阻为r ，外电路电阻为R 。
当线圈由图中实线位置匀速转动90°到达虚线位置过程中，求：⑴通过R 的电荷量q 为多少？⑵R 上产生电热Q R 为多少？⑶外力做的功W 为多少？
i /A 3 O
t /s -6 0.2 0.3 0.5 0.6。
高考物理电磁感应现象压轴题综合题附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上，导轨平面与水平地面的夹角37θ=︒，间距为d =0.2m ，且电阻不计。
导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。
空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。
质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置，无初速释放，导体棒沿导轨下滑一段距离后做匀速运动，取g =10m/s 2，sin37°=0.6，求：（1）导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数； （2）导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。
【答案】（1）20m/s 7V （2）0.02C 【解析】 【详解】（1）设导体棒匀速运动时速度为v ，通过导体棒电流为I 。
由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥（2）由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2．如图所示，在倾角30o θ=的光滑斜面上，存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场，两磁场宽度均为L 。
一质量为m 、边长为L 的正方形线框距磁场上边界L 处由静止沿斜面下滑，ab 边刚进入上侧磁场时，线框恰好做匀速直线运动。
ab 边进入下侧磁场运动一段时间后也做匀速度直线运动。
重力加速度为g 。
求：（1）线框ab 边刚越过两磁场的分界线ff′时受到的安培力； （2）线框穿过上侧磁场的过程中产生的热量Q 和所用的时间t 。
【答案】(1)安培力大小2mg ，方向沿斜面向上(2)4732mgL Q = 72Lt g= 【解析】 【详解】(1）线框开始时沿斜面做匀加速运动，根据机械能守恒有21sin 302mgL mv ︒=， 则线框进入磁场时的速度2sin30v g L gL =︒=线框ab 边进入磁场时产生的电动势E =BLv 线框中电流E I R=ab 边受到的安培力22B L vF BIL R==线框匀速进入磁场，则有22sin 30B L vmg R︒= ab 边刚越过ff '时，cd 也同时越过了ee '，则线框上产生的电动势E '=2BLv 线框所受的安培力变为22422B L vF BI L mg R==''=方向沿斜面向上（2）设线框再次做匀速运动时速度为v '，则224sin 30B L v mg R︒='解得4v v ='=根据能量守恒定律有2211sin 30222mg L mv mv Q ︒'⨯+=+解得4732mgLQ =线框ab 边在上侧磁扬中运动的过程所用的时间1L t v=设线框ab 通过ff '后开始做匀速时到gg '的距离为0x ，由动量定理可知：22sin 302mg t BLIt mv mv ︒-='-其中()022BL L x I t R-=联立以上两式解得()02432L x v t vg-=-线框ab 在下侧磁场匀速运动的过程中，有0034x x t v v='=所以线框穿过上侧磁场所用的总时间为123t t t t =++=3．如图所示，足够长且电阻忽略不计的两平行金属导轨固定在倾角为α=30°绝缘斜面上，导轨间距为l =0.5m 。
2025年鲁人新版必修3物理下册阶段测试试卷含答案考试试卷考试范围：全部知识点；考试时间：120分钟学校：______ 姓名：______ 班级：______ 考号：______总分栏题号一二三四五六总分得分评卷人得分一、选择题(共8题，共16分)1、某同学在学习电表改装的原理以后；想找器材实践一下，于是他从学校实验室找来了一个小量程电流计G（表头），查阅说明书，知道了该电流表满偏电流为50μA，内阻为800Ω，他想把该电流计改装成0~1mA和0~10mA 的双量程电流表，电路图如下图所示。
下列说法正确的是（）A. 改装后开关接2时量程为0~1mAB. 改装后的电流表量程均随电阻R2的阻值增大而减小C. 改装后的电流表量程均随电阻R1的阻值增大而减小D. 改装后开关接2时电流表内阻大于开关接1时的内阻2、空间内有一水平向右的电场E，现有一带电量为q的小球以初速度为v0向右上抛出，已知求小球落地点距离抛出点的最远距离（）A.B.C.D.3、如图所示，两个带电量分别为2q和-q的点电荷放在x轴上，相距为2L．下列图像中，能正确反映两个电荷连线上场强大小E与x关系的是（）A.B.C.D.4、超级电容以高达数千法拉的电容值和快速充、放电速率而闻名于世。
某物理爱好者研究发现超级电容能增加电瓶车的续航，提升动力。
他给普通电瓶车加装了超级电容，进行实地测试。
他测得电瓶两端电压为58V，超级电容两端电压为42V。
他把超级电容并联在电瓶两端，给电容充电，最终充到50V。
下列说法中正确的是（）A. 充电过程中超级电容两端的电压、电荷量和电容都缓慢增加B. 充电过程中超级电容两端的电压和电荷量都增加，电容不变C. 电瓶车工作过程中超级电容的电荷量逐渐减小，电容减小D. 电瓶车工作过程中超级电容的电荷量不变，电容不变5、以下研究中所采用的最主要物理思维方法与“重心”概念的提出所采用的思维方法相同的是：（）A. 显示桌面受力形变B. 卡文迪许扭秤实验C. 共点力合成实验D. 探究影响向心力大小因素6、如图所示，在某一电场中有一条直电场线，在电场线上取A、B两点，将一个电子由A点以某一初速度释放，它能沿直线运动到B点，且到达B点时速度恰为零，电子运动的v－t图像如图所示。

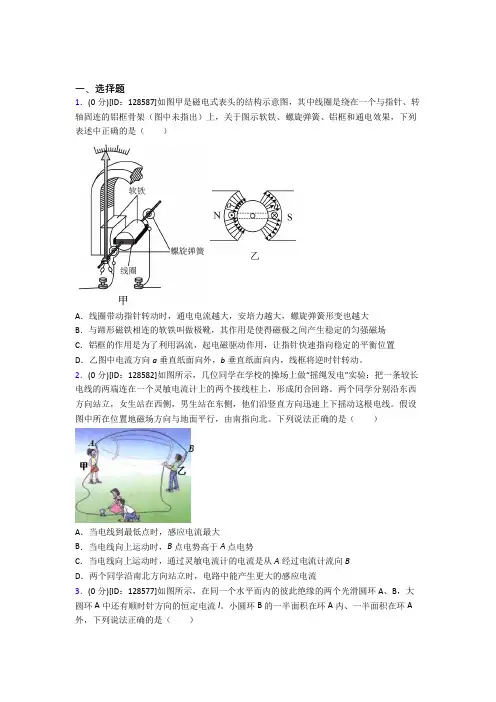

一、选择题1．(0分)[ID：128587]如图甲是磁电式表头的结构示意图，其中线圈是绕在一个与指针、转轴固连的铝框骨架（图中未指出）上，关于图示软铁、螺旋弹簧、铝框和通电效果，下列表述中正确的是（）A．线圈带动指针转动时，通电电流越大，安培力越大，螺旋弹簧形变也越大B．与蹄形磁铁相连的软铁叫做极靴，其作用是使得磁极之间产生稳定的匀强磁场C．铝框的作用是为了利用涡流，起电磁驱动作用，让指针快速指向稳定的平衡位置D．乙图中电流方向a垂直纸面向外，b垂直纸面向内，线框将逆时针转动。
2．(0分)[ID：128582]如图所示，几位同学在学校的操场上做“摇绳发电”实验：把一条较长电线的两端连在一个灵敏电流计上的两个接线柱上，形成闭合回路。
两个同学分别沿东西方向站立，女生站在西侧，男生站在东侧，他们沿竖直方向迅速上下摇动这根电线。
假设图中所在位置地磁场方向与地面平行，由南指向北。
下列说法正确的是（）A．当电线到最低点时，感应电流最大B．当电线向上运动时，B点电势高于A点电势C．当电线向上运动时，通过灵敏电流计的电流是从A经过电流计流向BD．两个同学沿南北方向站立时，电路中能产生更大的感应电流3．(0分)[ID：128577]如图所示，在同一个水平而内的彼此绝缘的两个光滑圆环A、B，大圆环A中还有顺时针方向的恒定电流I。
小圆环B的一半面积在环A内、一半面积在环A 外，下列说法正确的是（）A．穿过环B的磁通量为0B．环B中有持续的感应电流C．若增大环A内的电流，则环B会向右移动。
D．若减小环A内的电流，则环B会产生道时针方向的电流4．(0分)[ID：128572]如图所示，两条光滑金属导轨平行固定在斜面上，导轨所在区域存在t 时，一导体棒由静止开始沿导轨垂直于斜面向上的匀强磁场，导轨上端连接一电阻。
0下滑，下滑过程中导体棒与导轨接触良好，且始终与导轨垂直。
不计导轨电阻，则导体棒下滑过程受到的安培力F、位移x、速度v、通过电阻的电流i随时间t变化的关系图中，可能正确的是（）A．B．C．D．5．(0分)[ID：128571]如图所示，一正四边形导线框恰好处于匀强磁场的边缘，如果将导线框以某一速度匀速向右拉出磁场，则在此过程中，下列说法正确的是（）A．如果导线框的速度变为原来的2倍，则外力做的功变为原来的4倍B．如果导线框的速度变为原来的2倍，则电功率变为原来的2倍C ．如果导线框的材料不变，而边长变为原来的2倍，则外力做的功变为原来的2倍D ．如果导线框的材料不变，而边长变为原来的2倍，则电功率变为原来的2倍 6．(0分)[ID ：128563]如图所示，竖直平面内有一半径为a ，总电阻为R 的金属环，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点用金属铰链连接长度为2a 、电阻为2R 的导体棒MN 。
