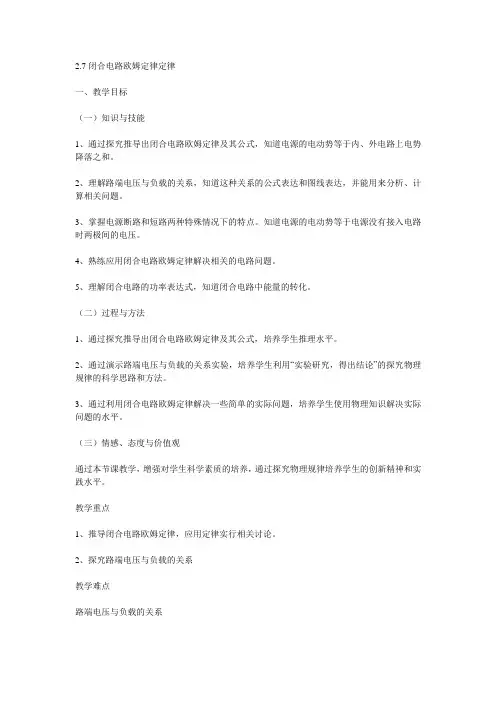

2.7闭合电路欧姆定律定律一、教学目标（一）知识与技能1、通过探究推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和。
2、理解路端电压与负载的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算相关问题。
3、掌握电源断路和短路两种特殊情况下的特点。
知道电源的电动势等于电源没有接入电路时两极间的电压。
4、熟练应用闭合电路欧姆定律解决相关的电路问题。
5、理解闭合电路的功率表达式，知道闭合电路中能量的转化。
（二）过程与方法1、通过探究推导出闭合电路欧姆定律及其公式，培养学生推理水平。
2、通过演示路端电压与负载的关系实验，培养学生利用“实验研究，得出结论”的探究物理规律的科学思路和方法。
3、通过利用闭合电路欧姆定律解决一些简单的实际问题，培养学生使用物理知识解决实际问题的水平。
（三）情感、态度与价值观通过本节课教学，增强对学生科学素质的培养，通过探究物理规律培养学生的创新精神和实践水平。
教学重点1、推导闭合电路欧姆定律，应用定律实行相关讨论。
2、探究路端电压与负载的关系教学难点路端电压与负载的关系教学方法演示实验，讨论、探究、讲解教学用具：滑动变阻器、电压表、电流表、电键、导线若干、投影仪、多媒体电脑教学过程（一）引入新课教师：演示实验（1）用电压表测两个电池组的电动势（2）用电动势小的电池组接灯泡观察灯泡亮度猜想：用电动势大的电池组接灯泡亮度如何？现象：用电动势大的电池组接灯泡时亮度小（二）实行新课1、闭合电路欧姆定律教师：（投影）教材图2.7-1（如图所示）教师：闭合电路是由哪几部分组成的？学生：内电路和外电路。
教师：在外电路中，沿电流方向，电势如何变化？为什么？学生：沿电流方向电势降低。
因为正电荷的移动方向就是电流方向，在外电路中，正电荷受静电力作用，从高电势向低电势运动。
教师：在内电路中，沿电流方向，电势如何变化？为什么？学生（代表）：沿电流方向电势升高。
因为电源内部，非静电力将正电荷从电势低处移到电势高处。
2014-2015学年第一学期物理选修3-1导学案编号：18 使用时间：2014.11 编写人：陈明生审核人：负责人：班级：小组：姓名：组内评价：教师评价：§2.7闭合电路欧姆定律导学案学习目标1、了解内电路、外电路，知道电动势等于内、外电路电势降落之和.2、掌握闭合电路欧姆定律的内容，理解各物理量及公式的物理意义.3、会用闭合电路欧姆定律分析路端电压与负载的关系．预习指导学习重点: 推导闭合电路欧姆定律，应用定律进行有关讨论。
学习难点: 路端电压与负载的关系自主学习，合作探究：(在回忆初中相关内容的基础上,阅读课本相关内容，完成下列问题) 自主学习一．闭合电路欧姆定律：1．在时间t内，外电路和内电路产生的焦耳热各是多少？电源非静电力做功是多少？它们之间有怎样的关系？2．你能进一步得出电路中的电流与电动势E、外电阻R和内电阻r的关系吗？[延伸思考] 闭合电路欧姆定律的三种表达形式的适用范围是否相同？二、路端电压与负载的关系1．在如图所示的电路中，电源的电动势E＝10 V，内电阻r＝1 Ω，试求当外电阻分别是3 Ω、4 Ω、7 Ω时所对应的路端电压．通过数据计算，你发现了怎样的规律？2．如图所示，以电路中的电流为横轴，路端电压为纵轴，建立路端电压U与电流I的U－I 图象，请思考，图线与纵轴的交点表示的物理意义是什么？纵坐标从零开始时，图线与横轴的交点表示的物理意义是什么？直线的斜率的绝对值表示的物理意义又是什么？三．.路端电压与电流的关系（补充内容）闭合电路欧姆定律可变形为U=E-Ir，E和r可认为是不变的，由此可以作出电源的路端电压U 与总电流I的关系图线，如图所示.依据公式或图线可知：（1）路端电压随总电流的增大而 .（2）电流为零时，即外电路断路时的路端电压等于电源电动势E.在图象中，U—I图象在纵轴上的截距表示电源的电动势.(为什么?)（3）路端电压为零时，即外电路短路时的电流I=rE.图线斜率绝对值在数值上等于内电阻.(为什么?)（4）电源的U—I图象反映了电源的特征（电动势E、内阻r)。
