正极物质：钴酸锂+super P+PVDF
负极片结构
负极集流体：镍带（约0.07mm厚）
负极基体：铜箔（约0.008mm厚)
负极物质：石墨+纳米硅+La133

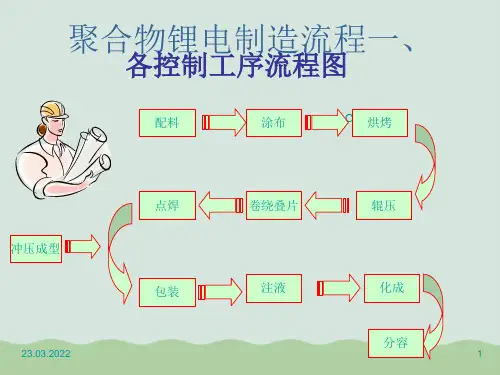

工艺流程
装配车间
极片烘烤 扫粉
卷绕
平压
冲壳
入壳
转交 全检 抽气预封 注液 电池烘烤 封装
卷绕
工序功能：小条正负极极片、隔膜按顺序卷绕组合成裸电芯
4.真空度
四个步骤：
原料预处理
混和
干粉分散
稀释
正极制浆
原料预处理：正极活性物质、导电剂、粘结剂常压烘烤脱水、溶剂采用干燥分子 筛或者特殊取料设施脱水 原料混和：a.粘结剂的溶解及热处理；b.活性物质和导电剂球磨
干粉分散：粘结剂液体浸湿固体，挤出气体的过程 正极材料中的所有组分均能被粘结剂溶液浸湿，所以正极料粉分散相对容易 分散方法：静止法(分散时间长，效果差，但不损伤材料原结构）
锂离子电池基本工艺介绍
工艺车间
制片车间 装配车间 检测车间
工艺流程
制片车间
材料烘烤
制浆
涂布
对辊
分切
转交 全检 分档 点焊
制浆
工序功能：将正极或负极活性物质按一定比例与专用导电剂、粘结剂和溶
剂混合均匀，并调制成浆。
浆料控制点:
1.粘度
2.颗粒度
3.固含量
工序控制点：
1.搅拌速度
2.搅拌温度
3.搅拌浓度
环境要求：电芯注液前要进行除水，关键点水分控制（手套箱湿度）
原理：水作为电解液中一种痕量组分 ，对锂离子电池SEI膜的形成和电池 性能有非常大的影响，满充状态的负 极与锂金属性质相近，可以直接与水 发生反应。因此，在锂离子电池的制 作过程中必须严格控制环境的湿度和 正负极材料、电解液的含水量。

▪ 3. 辊压机：涂布后的极片进一步压实， 提高电池的能量密度。
4. 极片分切设备
5. 全自动超声焊接导电柄设备
▪ 6. 卷绕机：将制造好的极片卷绕成电池
全自动卷绕机
7. 手套箱：保证在低湿度环境下将电 解液与卷芯封装在一起
8. 注液机：保证高精度的流水化将电解液真空 注入电池包装材料内
电池放电时向外电路输送电子的电极，此时电极发生氧化反应。通常是 电位低的电极，锂离子电池中石墨电极。
负极集流体：镍带（约厚）
负极基体：铜箔（约厚)
负极物质：石墨+CMC+SBR
锂离子电池结构——隔膜
隔膜﹝separation film﹞——是放置于两极之间，作为隔 离电极的装置，藉以避免两极上的活性物质直接接触 而造成电池内部的短路。但隔膜仍需能让带电离子通 过，以形成通路。
12. 真空干燥箱：
电导率（2▪5℃）全自动10真. 空烤箱
电池是指通过正负极之间的电化反应将化学能转化为电能的装置。 用途:搅拌后的浆料均匀涂膜在金属箔片 上。 放电时则相反。 辊压机：涂布后的极片进一步压实，提高电池的能量密度。 通常是电位低的电极，锂离子电池中石墨电极。 锂离子电池生产用的主要设备 三层一般为～ 活性物质（石墨、MCMB、CMS) 锂离子电池之流程及设备 放电时则相反。 负极基体：铜箔（约厚) 正极基体：铝箔（约厚) 锂离子电池结构——隔膜 水分（卡尔费休法） ≤20ppm 放电时则相反。 无色透明液体，具有较强吸湿性。 无色透明液体，具有较强吸湿性。
自动转盘真空注液机
方形全自动注液机
锂离子电池结构——电解液 ▪ 性质： 无色透明液体，具有较强吸湿性。
▪ 应用：
主要用于可充电锂离子电池的电解液，只能

23.03.2022
14
极片收卷轴(作用:收单双面极片)
23.03.2022
15
纠偏器
作用:控制收 卷整齐度
23.03.2022
16
自动上料缸
作用:①保持液面高度稳定; ②浆料保持搅拌状态;
23.03.2022
17
⑶极片段切
段切机
分切机
段切机
23.03.2022
18
脚踏剪扳机
23.03.2022
•
