船用螺旋桨叶片振动辐射噪声数值分析
- 格式:pdf
- 大小:422.00 KB
- 文档页数:4

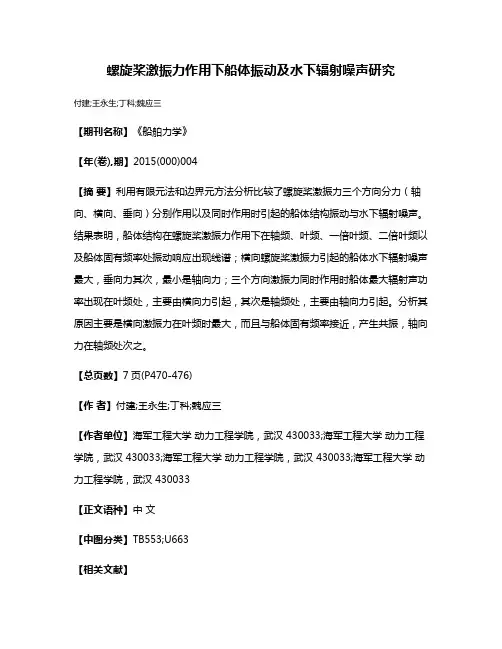

螺旋桨激振力作用下船体振动及水下辐射噪声研究付建;王永生;丁科;魏应三【期刊名称】《船舶力学》【年(卷),期】2015(000)004【摘要】利用有限元法和边界元方法分析比较了螺旋桨激振力三个方向分力(轴向、横向、垂向)分别作用以及同时作用时引起的船体结构振动与水下辐射噪声。
结果表明,船体结构在螺旋桨激振力作用下在轴频、叶频、一倍叶频、二倍叶频以及船体固有频率处振动响应出现线谱;横向螺旋桨激振力引起的船体水下辐射噪声最大,垂向力其次,最小是轴向力;三个方向激振力同时作用时船体最大辐射声功率出现在叶频处,主要由横向力引起,其次是轴频处,主要由轴向力引起。
分析其原因主要是横向激振力在叶频时最大,而且与船体固有频率接近,产生共振,轴向力在轴频处次之。
【总页数】7页(P470-476)【作者】付建;王永生;丁科;魏应三【作者单位】海军工程大学动力工程学院,武汉 430033;海军工程大学动力工程学院,武汉 430033;海军工程大学动力工程学院,武汉 430033;海军工程大学动力工程学院,武汉 430033【正文语种】中文【中图分类】TB553;U663【相关文献】1.汽轮机非线性间隙气流激振力作用下含裂纹转子的振动特性研究 [J], 瓮雷;杨自春;曹跃云2.主机与螺旋桨激励下某型散货轮船体振动差异特性研究 [J], 刘义军;闫力奇;曹贻鹏3.非线性间隙气流激振力作用下汽轮机转子碰摩故障研究 [J], 瓮雷;杨自春;陈国兵;曹跃云;姜尚4.螺旋桨激振力作用下主机曲轴动力学分析 [J], 苏石川;张未军;孙强;刘景敏;田志全;陈明华5.螺旋桨激励力作用下舰船振动及水下声辐射特性研究 [J], 武多听;陈锋;耿厚才;蔡乾亚;华宏星因版权原因,仅展示原文概要,查看原文内容请购买。

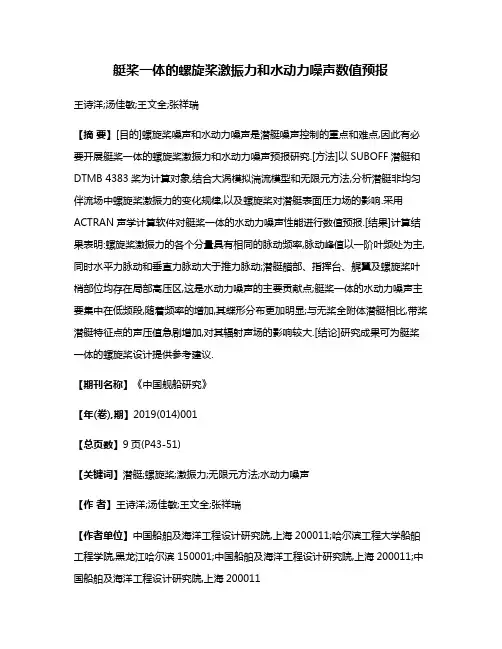

艇桨一体的螺旋桨激振力和水动力噪声数值预报王诗洋;汤佳敏;王文全;张祥瑞【摘要】[目的]螺旋桨噪声和水动力噪声是潜艇噪声控制的重点和难点,因此有必要开展艇桨一体的螺旋桨激振力和水动力噪声预报研究.[方法]以SUBOFF潜艇和DTMB 4383桨为计算对象,结合大涡模拟湍流模型和无限元方法,分析潜艇非均匀伴流场中螺旋桨激振力的变化规律,以及螺旋桨对潜艇表面压力场的影响.采用ACTRAN声学计算软件对艇桨一体的水动力噪声性能进行数值预报.[结果]计算结果表明:螺旋桨激振力的各个分量具有相同的脉动频率,脉动峰值以一阶叶频处为主,同时水平力脉动和垂直力脉动大于推力脉动;潜艇艏部、指挥台、艉翼及螺旋桨叶梢部位均存在局部高压区,这是水动力噪声的主要贡献点;艇桨一体的水动力噪声主要集中在低频段,随着频率的增加,其蝶形分布更加明显;与无桨全附体潜艇相比,带桨潜艇特征点的声压值急剧增加,对其辐射声场的影响较大.[结论]研究成果可为艇桨一体的螺旋桨设计提供参考建议.【期刊名称】《中国舰船研究》【年(卷),期】2019(014)001【总页数】9页(P43-51)【关键词】潜艇;螺旋桨;激振力;无限元方法;水动力噪声【作者】王诗洋;汤佳敏;王文全;张祥瑞【作者单位】中国船舶及海洋工程设计研究院,上海200011;哈尔滨工程大学船舶工程学院,黑龙江哈尔滨 150001;中国船舶及海洋工程设计研究院,上海200011;中国船舶及海洋工程设计研究院,上海200011【正文语种】中文【中图分类】U664.330 引言随着科学技术的发展,潜艇的综合作战性能得到了极大提升,但是反潜探测技术的进步也使得潜艇的水下隐蔽性受到空前的挑战[1]。
按照噪声等级,可以将潜艇划分为高噪声、低噪声和安静型等不同类别[2],其中“安静型”潜艇备受青睐。
为了提高其生存性和作战能力,噪声控制已成为潜艇总体设计的关键技术。
潜艇噪声分为机械振动噪声、螺旋桨噪声以及流噪声[3],目前,机械振动噪声已通过基座弹性安装、消声瓦隔音处理等降噪技术得到有效控制[4],螺旋桨噪声在辐射噪声中的占比较大,水动力噪声则对潜艇的自噪声影响较为明显,因此开展艇桨一体的螺旋桨激振力和水动力噪声预报研究具有重要的工程价值。
第二章船舶辐射噪声及计算方法船舶辐射噪声是指船舶在运行过程中产生的噪声,主要由发动机、机器设备、涡轮机、推进器以及水动力与气动力的相互作用引起。
船舶辐射噪声对海洋生物生存和水下声纳系统的正常工作都会造成一定的影响,因此对船舶辐射噪声的研究与控制具有重要意义。
船舶辐射噪声的计算方法包括理论计算、试验测量和数值模拟等。
其中,理论计算是通过建立船舶辐射噪声的数学模型,计算船壳振动、流体动力与辐射噪声的关系,从而得到辐射噪声的预测值。
试验测量是利用实际船舶进行噪声测量,通过分析测得的噪声数据,获得船舶辐射噪声的特性参数。
数值模拟则是利用计算机对船舶辐射噪声的产生过程进行模拟,通过对流体动力与结构振动的相互作用进行计算分析,得到辐射噪声的预测结果。
船舶辐射噪声的计算方法需要考虑以下几个方面:2.流体动力:船舶在航行中会产生流体动力,包括湍流、压力波动等,这些流体动力会对船壳产生激励,引起振动。
因此需要对流体动力进行分析,可以利用计算流体力学方法模拟船舶流体动力,计算出激励力。
3.节流噪声:船舶的推进器在工作时会产生节流噪声,即推进器排放水体中的废水形成的压力波。
节流噪声的计算需要考虑推进器的结构和工作参数,可以利用试验测量和数值模拟方法进行计算。
4.水动力与气动力的相互作用:船舶在航行中会受到水流和风力的作用,这些力的作用会对船壳产生激励,引起振动和辐射噪声。
因此需要考虑水动力与气动力的相互作用,并进行相应的计算分析。
总之,船舶辐射噪声的计算方法是通过分析船壳振动、流体动力与辐射噪声的相互作用关系,进行理论计算、试验测量和数值模拟,得到辐射噪声的预测和分析结果。
这些方法可以用于船舶噪声控制的设计和优化,从而减少船舶对海洋生物和水下声纳系统的影响。

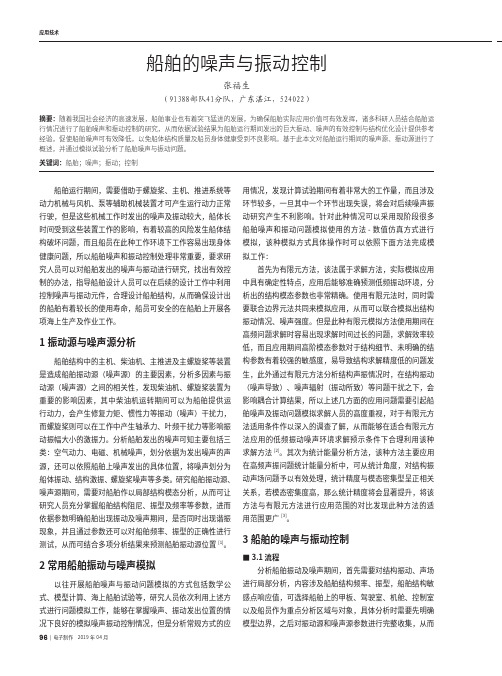

构破坏问题,而且船员在此种工作环境下工作容易出现身体健康问题,所以船舶噪声和振动控制处理非常重要,要求研究人员可以对船舶发出的噪声与振动进行研究,找出有效控制的办法,指导船舶设计人员可以在后续的设计工作中利用控制噪声与振动元件,合理设计船舶结构,从而确保设计出的船舶有着较长的使用寿命,船员可安全的在船舶上开展各项海上生产及作业工作。
1 振动源与噪声源分析船舶结构中的主机、柴油机、主推进及主螺旋桨等装置是造成船舶振动源(噪声源)的主要因素,分析多因素与振动源(噪声源)之间的相关性,发现柴油机、螺旋桨装置为重要的影响因素,其中柴油机运转期间可以为船舶提供运行动力,会产生修复力矩、惯性力等振动(噪声)干扰力,而螺旋桨则可以在工作中产生轴承力、叶频干扰力等影响振动振幅大小的激振力。
分析船舶发出的噪声可知主要包括三类:空气动力、电磁、机械噪声,划分依据为发出噪声的声源,还可以依照船舶上噪声发出的具体位置,将噪声划分为船体振动、结构激振、螺旋桨噪声等多类。
研究船舶振动源、噪声源期间,需要对船舶作以局部结构模态分析,从而可让研究人员充分掌握船舶结构阻尼、振型及频率等参数,进而依据参数明确船舶出现振动及噪声期间,是否同时出现谐振现象,并且通过参数还可以对船舶频率、振型的正确性进行测试,从而可结合多项分析结果来预测船舶振动源位置[1]。
2 常用船舶振动与噪声模拟以往开展船舶噪声与振动问题模拟的方式包括数学公式、模型计算、海上船舶试验等,研究人员依次利用上述方式进行问题模拟工作,能够在掌握噪声、振动发出位置的情况下良好的模拟噪声振动控制情况,但是分析常规方式的应模拟,该种模拟方式具体操作时可以依照下面方法完成模拟工作:首先为有限元方法,该法属于求解方法,实际模拟应用中具有确定性特点,应用后能够准确预测低频振动环境,分析出的结构模态参数也非常精确。
使用有限元法时,同时需要联合边界元法共同来模拟应用,从而可以联合模拟出结构振动情况、噪声强度。

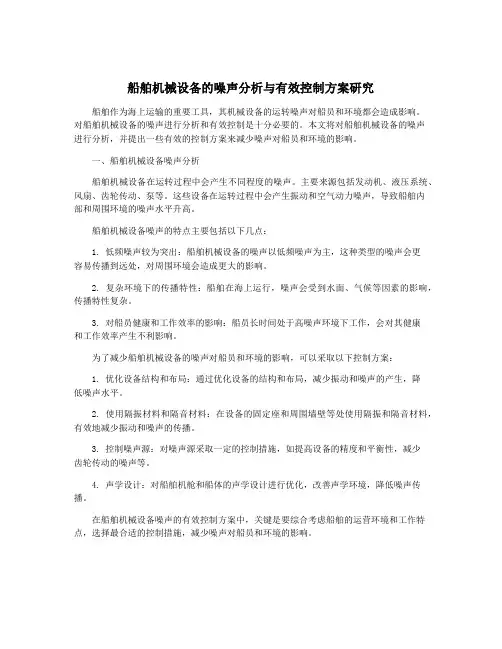

船舶机械设备的噪声分析与有效控制方案研究船舶作为海上运输的重要工具,其机械设备的运转噪声对船员和环境都会造成影响。
对船舶机械设备的噪声进行分析和有效控制是十分必要的。
本文将对船舶机械设备的噪声进行分析,并提出一些有效的控制方案来减少噪声对船员和环境的影响。
一、船舶机械设备噪声分析船舶机械设备在运转过程中会产生不同程度的噪声。
主要来源包括发动机、液压系统、风扇、齿轮传动、泵等。
这些设备在运转过程中会产生振动和空气动力噪声,导致船舶内部和周围环境的噪声水平升高。
船舶机械设备噪声的特点主要包括以下几点:1. 低频噪声较为突出:船舶机械设备的噪声以低频噪声为主,这种类型的噪声会更容易传播到远处,对周围环境会造成更大的影响。
2. 复杂环境下的传播特性:船舶在海上运行,噪声会受到水面、气候等因素的影响,传播特性复杂。
3. 对船员健康和工作效率的影响:船员长时间处于高噪声环境下工作,会对其健康和工作效率产生不利影响。
为了减少船舶机械设备的噪声对船员和环境的影响,可以采取以下控制方案:1. 优化设备结构和布局:通过优化设备的结构和布局,减少振动和噪声的产生,降低噪声水平。
2. 使用隔振材料和隔音材料:在设备的固定座和周围墙壁等处使用隔振和隔音材料,有效地减少振动和噪声的传播。
3. 控制噪声源:对噪声源采取一定的控制措施,如提高设备的精度和平衡性,减少齿轮传动的噪声等。
4. 声学设计:对船舶机舱和船体的声学设计进行优化,改善声学环境,降低噪声传播。
在船舶机械设备噪声的有效控制方案中,关键是要综合考虑船舶的运营环境和工作特点,选择最合适的控制措施,减少噪声对船员和环境的影响。
螺旋桨∕轴系激励下圆柱壳结构低频辐射噪声模式圆柱壳结构是一种常见的机械结构,用于承载各种载荷和杆件连接。
然而,在某些情况下,圆柱壳结构会产生噪音并对周围环境造成干扰,因此需要对其噪音特性进行分析。
圆柱壳结构在运动中会受到螺旋桨或轴系激励,这种激励会导致结构产生振动并产生噪音辐射。
该噪音主要表现为低频辐射噪音,其频率一般在20-500 Hz之间。
因此,对于圆柱壳结构低频辐射噪声的研究,具有非常重要的意义。
圆柱壳结构低频辐射噪音的模式主要有以下几种:1.壳体弯曲振动模态:当圆柱壳结构受到螺旋桨或轴系激励时,会产生弯曲振动模态,在此模态下圆柱壳结构的声辐射主要是由振动弯曲模态、壳体分布式内外表面空气动力和结构阻尼等因素共同作用而产生的。
2.壳体扭转振动模态:当圆柱壳结构受到螺旋桨或轴系激励时,会产生扭转振动模态,在此模态下圆柱壳结构的声辐射主要是由振动扭转模态、壳体分布式内外表面空气动力和结构阻尼等因素共同作用而产生的。
3.壳体径向振动模态:当圆柱壳结构受到螺旋桨或轴系激励时,会产生径向振动模态,在此模态下圆柱壳结构的声辐射主要由壳体径向振动模态和壳体分布式内外表面空气动力等因素共同作用而产生的。
以上三种模态均受到结构材料、壳体尺寸、壁厚、几何形状、螺旋桨或轴系的位置和工作状态等因素的影响。
根据这些影响因素,我们可以进行优化设计来减少圆柱壳结构的低频辐射噪声。
最后,应该指出的是,圆柱壳结构低频辐射噪音的模式是一种非常复杂的现象,需要综合考虑多个因素才能得出精确的结果。
因此,在实际研究过程中,需要采用先进的计算模型和分析工具,以确保分析结果的准确性和可靠性。
为了更进一步认识圆柱壳结构低频辐射噪声的模式,下面列出一些相关数据并进行分析:1. 结构材料:一般来说,圆柱壳结构常用的材料有钢、铝、玻璃钢等。
这些材料的密度和弹性模量不同,对噪声特性有不同的影响。
例如,密度越大的材料通常会产生更大的结构压力,从而影响低频辐射噪声的模式。

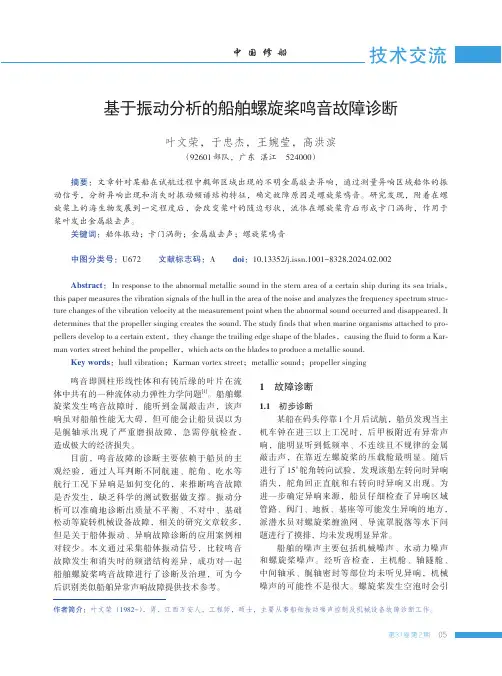

第37卷第2期技术交流中国修船基于振动分析的船舶螺旋桨鸣音故障诊断叶文荣,于忠杰,王婉莹,高洪滨(92601部队,广东湛江524000)摘要:文章针对某船在试航过程中艉部区域出现的不明金属敲击异响,通过测量异响区域船体的振动信号,分析异响出现和消失时振动频谱结构特征,确定故障原因是螺旋桨鸣音。
研究发现,附着在螺旋桨上的海生物发展到一定程度后,会改变桨叶的随边形状,流体在螺旋桨背后形成卡门涡街,作用于桨叶发出金属敲击声。
关键词:船体振动;卡门涡街;金属敲击声;螺旋桨鸣音中图分类号:U672文献标志码:Adoi :10.13352/j.issn.1001-8328.2024.02.002Abstract :In response to the abnormal metallic sound in the stern area of a certain ship during its sea trials ,this paper measures the vibration signals of the hull in the area of the noise and analyzes the frequency spectrum struc⁃ture changes of the vibration velocity at the measurement point when the abnormal sound occurred and disappeared.It determines that the propeller singing creates the sound.The study finds that when marine organisms attached to pro⁃pellers develop to a certain extent ,they change the trailing edge shape of the blades ,causing the fluid to form a Kar⁃man vortex street behind the propeller ,which acts on the blades to produce a metallic sound.Key words :hull vibration ;Karman vortex street ;metallic sound ;propeller singing作者简介:叶文荣(1982-),男,江西万安人,工程师,硕士,主要从事船舶振动噪声控制及机械设备故障诊断工作。
螺旋桨水动力噪声数值计算方法研究
朱天赐;傅慧萍;李杰
【期刊名称】《舰船科学技术》
【年(卷),期】2024(46)3
【摘要】为了确立水动力噪声量化计算规程,对基于FW-H方程的声类比计算方法进行系统性研究。
采用螺旋桨水动力性能EFD及CFD标模DTMB 4 119螺旋桨
为研究对象,基于大涡模拟方法系统探讨了声类比计算收敛性相关问题,包括声学计算时间的影响分析、单个叶片声压与叶片总声压的关系、声压与流动压力比较等。
研究表明,声学计算时间的长短对频率谱的分布有影响,但平均声压级几乎不受影响,误差不到1%;单个叶片的SPL几乎相等但声压存在相位差,总体SPL相比单个叶片有所降低;螺旋桨远场声压一般低于流动压力,近场螺旋桨域内则例外,呈现不收敛趋势。
由此可见,将流动与声传播解耦的声类比方法对于近场声压求解有一定局限性。
【总页数】6页(P69-74)
【作者】朱天赐;傅慧萍;李杰
【作者单位】上海交通大学船舶海洋与建筑工程学院;上海交通大学海洋工程国家
重点实验室
【正文语种】中文
【中图分类】U661.1
【相关文献】
1.螺旋桨非空泡噪声数值计算方法研究
2.斜流中艇后螺旋桨水动力数值计算方法
3.艇桨一体的螺旋桨激振力和水动力噪声数值预报
4.艇桨耦合状态螺旋桨水动力与噪声数值预报方法研究
5.加肋透声窗水动力自噪声的数值/解析混合计算方法研究
因版权原因,仅展示原文概要,查看原文内容请购买。

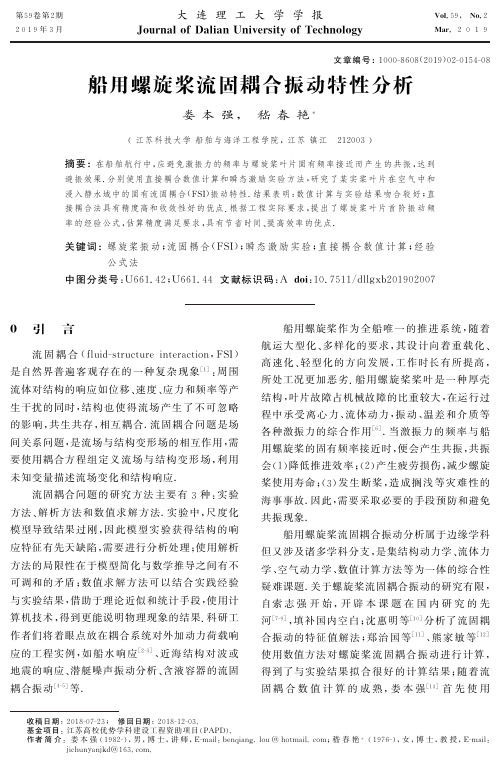

第59卷第2期2019年3月大连理工大学学报J o u r n a l o fD a l i a nU n i v e r s i t y o f T e c h n o l o g yV o l .59,N o .2M a r .2019文章编号:1000-8608(2019)02-0154-08船用螺旋桨流固耦合振动特性分析娄本强, 嵇春艳*(江苏科技大学船舶与海洋工程学院,江苏镇江 212003)摘要:在船舶航行中,应避免激振力的频率与螺旋桨叶片固有频率接近而产生的共振,达到避振效果.分别使用直接耦合数值计算和瞬态激励实验方法,研究了某实桨叶片在空气中和浸入静水域中的固有流固耦合(F S I )振动特性.结果表明:数值计算与实验结果吻合较好;直接耦合法具有精度高和收敛性好的优点.根据工程实际要求,提出了螺旋桨叶片首阶振动频率的经验公式,估算精度满足要求,具有节省时间㊁提高效率的优点.关键词:螺旋桨振动;流固耦合(F S I);瞬态激励实验;直接耦合数值计算;经验公式法中图分类号:U 661.42;U 661.44文献标识码:A d o i :10.7511/d l l gx b 201902007收稿日期:2018-07-23; 修回日期:2018-12-03.基金项目:江苏高校优势学科建设工程资助项目(P A P D ).作者简介:娄本强(1982-),男,博士,讲师,E -m a i l :b e n q i a n g.l o u@h o t m a i l .c o m ;嵇春艳*(1976-),女,博士,教授,E -m a i l :j i c h u n y a n jk d @163.c o m.0 引 言流固耦合(f l u i d -s t r u c t u r ei n t e r a c t i o n ,F S I)是自然界普遍客观存在的一种复杂现象[1]:周围流体对结构的响应如位移㊁速度㊁应力和频率等产生干扰的同时,结构也使得流场产生了不可忽略的影响,共生共存,相互耦合.流固耦合问题是场间关系问题,是流场与结构变形场的相互作用,需要使用耦合方程组定义流场与结构变形场,利用未知变量描述流场变化和结构响应.流固耦合问题的研究方法主要有3种:实验方法㊁解析方法和数值求解方法.实验中,尺度化模型导致结果过刚,因此模型实验获得结构的响应特征有先天缺陷,需要进行分析处理;使用解析方法的局限性在于模型简化与数学推导之间有不可调和的矛盾;数值求解方法可以结合实践经验与实验结果,借助于理论近似和统计手段,使用计算机技术,得到更能说明物理现象的结果.科研工作者们将着眼点放在耦合系统对外加动力荷载响应的工程实例,如船水响应[2-3]㊁近海结构对波或地震的响应㊁潜艇噪声振动分析㊁含液容器的流固耦合振动[4-5]等.船用螺旋桨作为全船唯一的推进系统,随着航运大型化㊁多样化的要求,其设计向着重载化㊁高速化㊁轻型化的方向发展,工作时长有所提高,所处工况更加恶劣.船用螺旋桨桨叶是一种厚壳结构,叶片故障占机械故障的比重较大,在运行过程中承受离心力㊁流体动力,振动㊁温差和介质等各种激振力的综合作用[6].当激振力的频率与船用螺旋桨的固有频率接近时,便会产生共振,共振会(1)降低推进效率;(2)产生疲劳损伤,减少螺旋桨使用寿命;(3)发生断桨,造成搁浅等灾难性的海事事故.因此,需要采取必要的手段预防和避免共振现象.船用螺旋桨流固耦合振动分析属于边缘学科但又涉及诸多学科分支,是集结构动力学㊁流体力学㊁空气动力学㊁数值计算方法等为一体的综合性疑难课题.关于螺旋桨流固耦合振动的研究有限,自索志强开始,开辟本课题在国内研究的先河[7-9],填补国内空白;沈惠明等[10]分析了流固耦合振动的特征值解法;郑治国等[11]㊁熊家敏等[12]使用数值方法对螺旋桨流固耦合振动进行计算,得到了与实验结果拟合很好的计算结果;随着流固耦合数值计算的成熟,娄本强[13]首先使用A N S Y S模拟某实桨模型和周围流场,计算干模态㊁湿模态以及特定物面条件下的模态,并与实验结果对比,吻合程度很高.吴思远[14]采用C F D (F L U E N T)-F E M(A N S Y S)-B E M(V L A)相结合的方法研究螺旋桨D T M B4119振动辐射噪声.任弘[15]在WO R K B E NC H平台中以某散货船螺旋桨为研究对象,对其分别在空气中和水中进行模态分析,并补充性地研究了水动力荷载及离心力作用对流固耦合振动的影响.李小军等[16]基于流固耦合动力学方程,在WO R K B E N C H平台中计入水介质㊁附水质量,以及水介质阻尼的影响,研究了轴桨组合结构的振动模态.结构在水中固有频率与许多因素有关,需要对流固耦合衰减进行分析.本文以某内河双桨渔船的实桨结构为研究对象,根据实际螺旋桨尺寸,建立相应的有限元模型和桨外无限大流场物理模型,考虑叶片结构的弹性变形与周围流体的相互作用.对螺旋桨桨叶在空气中和水中进行瞬态激励模态实验,对测量得到的振型进行识别,得到相应振型下的固有频率.1基础理论1.1流固耦合计算方程建立在空气中,螺旋桨的模态分析(干模态)是假设结构场在弹性范围内,采用H a m i l t o n原理,导出结构动力方程的过程式:M q..(t)+C q.(t)+K q(t)=R(t)(1)式中:M为质量,C为阻尼(可忽略),K为刚度,激振力R(t)和位移q(t)(未知量)均为时间函数.简谐激励作用下结构振动对外部流体产生辐射,将周围流场介质假设为可压缩㊁无黏性㊁小扰动的流体,那么流体控制方程可简化为声波方程;使用辐射声压p(t)作为流场中的未知量,根据B e r n o u l l i微分方程可得Ñ2p(t)=1c2∂2p(t)∂t2(2)式中:c2为流体中声速的平方值;p(t)为流体声学压力,是时间函数.对耦合系统模态分析通常有两种求解方法:迭代耦合(弱耦合)和直接耦合(强耦合).迭代耦合法:分别在流场和结构场中求解,对计算结果数据进行交换,然后在各个时间步之间耦合迭代,收敛后再向前推进.本文采用的是直接耦合法:将流场和螺旋桨结构耦合构造在同一控制方程下,在单一时间步内,对所有求解变量同时求解,虽然对计算资源要求高,但具有省时,精度和收敛性好,求解容易,适应性高等优点.对于结构及流体组成的耦合系统,在流固耦合边界上需要满足:结构及流体的速度和应力连续,法向速度和面力连续.综上所述,螺旋桨结构采用位移q(t)来描述,周围流体介质采用压力p(t)来描述,然后利用G a l e r k i n加权余量方法,忽略阻尼影响,得到螺旋桨流固耦合振动有限元计算方程:M s0-ρQ T M fæèçöø÷q..(t)p..(t)æèçöø÷+K s Q0K fæèçöø÷q(t)p(t)æèçöø÷=R(t)æèçöø÷(3)式中:Q为耦合阵,M s和M f分别为结构和流体的质量阵,K s和K f分别为结构和流体的刚度阵.求解上述耦合动力方程即可得到螺旋桨在周围流体影响下的动力特性,即湿模态.上述计算是基于螺旋桨静止假设情况下的分析,而当螺旋桨处于工作状态下,由于受到离心力等荷载作用,叶片会具有一个初始应力场,从而出现应力刚化现象,使得叶片的固有频率也相应增加.任弘[15]考虑在J=0.4工况下,应力刚化现象对模态的影响,发现当螺旋桨叶片在水中旋转时,哥氏惯性力㊁离心力和预应力等对湿模态固有频率的影响小于1.0%,因此在本文中,不考虑螺旋桨工作状态下的应力刚化现象.1.2水下振型分析在许多工程结构中都可以见到与船用螺旋桨相类似的结构形式,如风力发电机的风轮叶片㊁核电汽轮机叶片㊁飞机的机翼㊁航空发动机的压气机叶片㊁涡轮发动机的叶片等.翼状叶片结构虽然有很多研究成果,但与研究船用螺旋桨结构相比,还有很大不同:飞行器一般来流是均匀的,而船用推进器由于船体的影响,来流是非均匀的;介质密度不同,同样的转速条件下,船用推进器承受的阻力更大;当船速较大时,会引发推进器空泡等现象.而且螺旋桨与其他叶片形状有很大的不同,船用螺旋桨几何形状十分复杂,具有大侧斜桨㊁三维空间扭曲㊁厚度变化较大等特点.桨叶切面满足机551第2期娄本强等:船用螺旋桨流固耦合振动特性分析翼理论,螺旋桨设计时主要考虑其推进效率㊁水动力性能和避免空泡.当驱动叶片转动,桨叶承受的推力也不是均匀分布的,而是与叶片长度成比例分布.由于桨叶切面满足机翼理论,桨叶根部的厚度较大,最大厚度线方向在桨中颈向,厚度从桨中和桨根处向桨梢辐射减小,桨梢最薄.结合之前的研究结果,本文认为对于船用螺旋桨结构主要应对如下4种基础振动模态进行流固耦合分析:基础振型(f o u n d a m e n t a lm o d e),一阶挥舞;一阶扭转振型(o n e-n o d e t o r s i o n a lm o d e);二阶挥舞振型(o n e-n o d e f l e x u r a lm o d e);三阶挥舞或二阶扭转振型(t w o-n o d e f l e x u r a l o r t o r s i o n a lm o d e).如图1所示.(a)一阶挥舞(b)一阶扭转(c)二阶挥舞(d)三阶挥舞或二阶扭转图1螺旋桨振型示意图F i g.1 D i a g r a mo f p r o p e l l e r v i b r a t i o nm o d e s螺旋桨前5阶振型中,振动类型基本以颤振和扭转为主,没有摆振的振型,由此可见,螺旋桨叶片的结构振动特性之一是具有较强的抗摆能力,最先被激起的基础频率一定是一阶挥舞振型.1.3流固耦合边界条件本文假设螺旋桨所在的流场为半无限大流场,分别将螺旋桨周围被包络的区域按照无穷远边界处理(无限流场);垂直于桨叶上方的边界设定为自由表面边界条件.在流固耦合交界面上,既要保证运动学条件(法向速度保持连续),又要满足力连续条件(法向力保持连续).(1)无穷远条件(又称S o m m e r f e l d辐射条件)l i m rңɕ(∂p(t)∂r+1c p.(t))=0(4)数值计算中将10倍于螺旋桨直径的流体边界设定为无穷远条件.(2)自由表面边界条件p(t)=0(5)2流固耦合有限元计算对螺旋桨结构进行流固耦合数值分析,属于实际工程分析与应用问题,此类复杂有限元模型计算需要足够多的有限元单元和自由度数目,才能得到精确结果.由于桨叶的厚度变化较大,本文使用三维模型,以满足高次特征值与高精度的结果要求.在流体介质水中使用声体单元模型.本文选用成熟的有限元计算程序A N S Y S,对其中的单元进行组合,对流固耦合模态进行求解.2.1螺旋桨有限元模型建立本文采用的螺旋桨是国内制造的某100m内河双桨渔船的实桨,主要参数为直径D=462.50m m,轴外径d1=102.25m m,轴内径d2=30.00m m,实桨材料为铝青铜,密度为7.8ˑ103k g/m3,材料弹性模量为120G P a,泊松比为0.34.给定的螺旋桨是四叶桨,根据上述原理和公式,采用A N S Y S程序对螺旋桨结构进行模态分析,逆向建立的叶片计算模型几乎完全逼近真实叶片形状.螺旋桨桨叶有限元模型和实物模型比较如图2所示.2.2在空气中模态数值计算本文首先对螺旋桨在空气中的振动模态进行分析,采用四叶桨进行结构有限元振动分析.然后使用同样的块体单元建立单片桨叶有限元模型.假设将模型放置在空气中,对螺旋桨进行模态分析.空气介质在本文中使用F L U I D声体单元进行划分,空气的密度设为1.29k g/m3,空气中的651大连理工大学学报第59卷(a)有限元模型1(b)实物模型1(c)有限元模型2(d)实物模型2图2螺旋桨桨叶有限元模型和实物模型F i g.2 P r o p e l l e r b l a d e f i n i t e e l e m e n tm o d e l a n dp h y s i c a lm o d e l声速为313.3m/s.用于比较空气中流固耦合有限元计算与结构有限元方法计算的差别.将流场和螺旋桨结构耦合构造在同一控制方程下,在单一时间步内,对所有变量进行求解.位移自由度在流固边界上有效,除落在界面上的随结构移动的节点外,其他都是固定在空间中的.界面上的一层流体单元被定义为耦合单元,选中落在界面上的节点定义为F S I荷载的作用点,与流体单元共享,实现直接耦合关系.采用A N S Y S求解器中提供的P C G兰索斯(L a n c z o s)方法,计算固有频率,计算结果见表1.表1空气中固有频率计算结果T a b.1 C a l c u l a t i o n r e s u l t s o f n a t u r a l f r e q u e n c y i na i r振型固有频率/H z四叶桨真空中单叶桨空气中偏差/%一阶挥舞234.87232.67-1.62一阶挥舞扭转耦合682.61686.12-0.61一阶扭转756.79777.572.48二阶挥舞1275.571248.384.19二阶扭转1385.871460.394.33叶片固有频率的计算精度,在很大程度上说明了稳态应力场分析的精确度和单元模型选取是否合适,分析方法是否适用.2.3流固耦合数值计算与空气场相似,水介质流场的流固耦合分析中,流体密度为1.03ˑ103k g/m3,水中声速为1500m/s.采用直接耦合法确定壳体与流体单元之间映射关系,虽然对计算资源要求高,但是省时㊁精度高㊁收敛性好㊁适应性高㊁求解容易.求解运动方程,计算结果见表2.表2水中固有频率计算结果T a b.2 C a l c u l a t i o n r e s u l t s o f n a t u r a l f r e q u e n c y i nw a t e r振型固有频率/H z单叶桨空气中单叶桨水中衰减率λ/%一阶挥舞232.67143.6338.27一阶挥舞扭转耦合686.12496.1527.69一阶扭转777.57567.4427.02二阶挥舞1248.381021.1918.20二阶扭转1460.391141.0921.863模态实验为对计算结果进行校核,本文分别在空气中和水中,对螺旋桨进行瞬态激励实验.整个实验过程在室温条件下进行,将叶片固定在实验台基础上,使用敲击锤M S C-1击打叶片产生脉冲输入信号,振动测试系统连接加速度传感器和压电式力传感器,实时记录力锤在激励时的锤击力.选取叶梢45号实验点为响应位置,放置加速度传感器J C-62526,获取叶片在激励作用下的输出信号至7021电容放大器,将采集的信号经过306D F信号处理器传输至分析系统D A S P,测取叶片的固有频率和模态振型,如图3所示.图3叶片振动特性实验F i g.3 E x p e r i m e n t o f b l a d e v i b r a t i o n c h a r a c t e r i s t i c751第2期娄本强等:船用螺旋桨流固耦合振动特性分析为了保证空气中叶片计算模型对实际模型的拟真度,桨叶表面选取与计算模型相对应的77个激振点,布置的实验点紧凑,所以可以采集足够多实验点的数据(如图4所示).(a)实验点(b)计算节点图4 实验点与计算节点布置图F i g .4 L a y o u t o f t h e e x pe r i m e n t a l p o i n t s a n d c o m pu t a t i o n a l n o d e s 空气中的实验,采用多点激励㊁单点响应的方法,固定螺旋桨轴毂处,拾取各实验点信号.水中振动实验,在足够大的水域进行,采取单点敲击㊁单点拾振的方法进行测量.当测得螺旋桨在空气中和水中动力特性的信号后,绘制振型图,采用筛选法,确认响应的固有模态,并将各阶模态实验值列于表3中.表3 结构模态实验固有频率T a b .3 N a t u r a l f r e q u e n c y o f s t r u c t u r a lm o d a l e x pe r i m e n t s 振型固有频率/H z 空气中水中衰减率λ/%一阶挥舞232.03146.4836.87一阶挥舞扭转耦合500.49419.9216.10一阶扭转712.89576.1219.19二阶挥舞988.79732.4225.93二阶扭转1120.60957.8014.53将实验得到的测试频率与数值计算得到的有限元频率进行对比,见表4㊁5.表4 空气中计算结果与实验结果的固有频率T a b .4 N a t u r a l f r e q u e n c y o f c o m pu t a t i o n a l a n d e x pe r i m e n t a l r e s u l t s i na i r 干模态振型固有频率/H z 计算结果实验结果误差/%一阶挥舞231.61232.030.18一阶挥舞扭转耦合668.92500.49-33.65一阶扭转752.51712.89-5.56二阶挥舞1075.20988.79-8.74二阶扭转1375.801120.60-22.77表5 水中计算结果与实验结果的固有频率T a b .5 N a t u r a l f r e q u e n c y o f c o m pu t a t i o n a l a n d e x pe r i m e n t a l r e s u l t s i nw a t e r 流固耦合振型固有频率/H z 计算结果实验结果误差/%一阶挥舞143.63146.481.95一阶挥舞扭转耦合496.15419.92-18.15一阶扭转567.44576.121.51二阶挥舞1021.19732.42-39.43二阶扭转1141.09957.80-19.144 经验公式估算流固耦合振动4.1 基础频率估算公式对有关涡轮和压缩机叶片等构件流固耦合问题的探讨,通常依赖于弹性问题的数学公式,因此并不适用于螺旋桨直接应用.多年来也涌现一些设计方案,相对于较高纵横比的叶片有效[17].针对螺旋桨桨叶结构特点,B a k e r 提出了螺旋桨桨叶基础频率的初始估算方法[6].本文针对B a k e r提出的估算公式做出修正,得到空气中螺旋桨桨叶的基本频率经验计算公式(6)和(7).该估算公式具有近似合理㊁简单易用的优点,即使不应用先进的计算设备,也可以得到较准确的基本频率值.基于测试和计算使用的模型,一阶挥舞频率的估计公式如下:f a =0.109(R -r h )2(g E ρ)(t c )c h t h (6)式中:R 为螺旋桨直径,r h 为叶根直径,g 为重力加速度,E 为弹性模量,ρ为材料密度,t 为桨叶平均厚度,c 为桨叶平均弦长,t h 为桨叶根部厚度,c h为桨叶根部弦长.基于测试和计算使用的模型,一阶扭转频率的估计公式如下:851大连理工大学学报第59卷f 'a =0.647(R -r h )(t 0.5c 0.5)(c hc )g G ρ(7)式中:G 为剪切模量,t 0.5㊁c 0.5分别为桨叶在0.5R 处的厚度和弦长.根据式(6)㊁(7)得到给定的螺旋桨结构基础固有频率和一阶扭转频率见表6.表6 空气中公式推导得到的固有频率T a b .6 N a t u r a l f r e q u e n c y de r i v e df r o mf o r m u l a i na i r 振型计算结果/H z 实验结果/H z 估算值/H z 一阶挥舞231.61232.03233.32一阶扭转752.51712.89746.804.2 流固耦合衰减系数λ流固耦合固有频率要低于空气中的值,叶片的振动传递到水中,从而增加了叶片动态行为所激发的水的质量,当叶片周围水的质量增加,系统的共振频率可能会降低.图5为部分文献对螺旋桨进行的数值计算和实验的汇总,其中横坐标为模态阶数i ,纵坐标为衰减系数λ.图5 衰减系数结果汇总F i g .5 S u m m a r y of a t t e n u a t i o n c o e f f i c i e n t s r e s u l t s 根据之前的研究成果,保留相关数据,对结果作相应的归纳总结.简化后提炼出满足工程实用的结论,得出对基础模态流固耦合衰减系数λ的值是0.38.λ=1-m lm l +m wʈ0.38(8)其中m l 为等效桨叶质量,m w 为附连水质量.将给定的衰减系数代入固有频率经验公式,在流固耦合状态下,螺旋桨的流固耦合基础频率推算公式为f w =(1-λ)f a ʈ0.62fa (9)在得到螺旋桨几何尺寸的情况下,可以直接结合空气中螺旋桨估算公式与衰减系数,得到一阶流固耦合振动频率.f 'w =0.620.109(R -r h )2(g E ρ)(t c )c h t h=0.0676(R -r h )2(g E ρ)(tc )c h t h(10)在有详细几何参数的情况下,可以结合流固耦合衰减系数λ,对流固耦合基础频率进行直接计算.将包括本文方法得到的结果与部分文献的研究结果列表对比(表7).表7 水中固有频率估算结果比较T a b .7 C o m pa r i s o no f e s t i m a t i o n r e s u l t s o f n a t u r a l f r e q u e n c yi nw a t e r 结果固有频率/H z参考值公式法计算值误差/%计算结果文献[9]315.42352.5610.53文献[14]686.54618.26-11.04文献[15]19.2719.31-1.82本文143.64144.250.43实验结果B u r r i l l[6]100.0099.20-0.81文献[9]300.00342.6112.44本文146.48143.860.19对比发现本文经验公式估算的螺旋桨桨叶流固耦合基础频率结果存在一定误差,然而优点在于快速有效,适用于初始阶段的估算.为得到更精确的结果,有必要采用F E M 有限元或者F E M -B E M 相结合的方法,进一步精确计算结果.5 结 论(1)A N S Y S 数值计算结果与实验结果趋势保持一致,一阶挥舞和一阶扭转两个模态是最主要的振型,振幅也较大,为主要的研究目标.通过比较结果发现,此两种振型的实验与数值计算之间存在误差,但是误差值不大.本文方法对水下复杂结构振动的数值计算有效,使用已有的有限元工具进行计算,不仅精度高而且成本低㊁消耗少.(2)受实验条件所限,实验过程存在一定的误差:①有限元模态计算的约束条件无法与实验过程中的一致,会引入一定的约束误差.②在实验过程中,敲击锤与叶片表面的接触频率可能会导致功率谱的波动,影响测试频率的精度.③在叶梢处放置传感器,一定程度上改变了质量分布情况.④在水中的实验,受实验条件所限,只能选取最优值.总体而言,本文进行的实验与数值计算的结果951 第2期娄本强等:船用螺旋桨流固耦合振动特性分析基本接近.(3)分析螺旋桨在空气中和半无限域水中的振动固有特性结果,螺旋桨在水中固有频率较空气中有明显降低.频率衰减与振型和模态阶数相关,低阶振动如一阶挥舞,衰减系数较高,但是随着频率增加,激振能量降低,附连水质量减少,使得衰减系数降低.所以,当螺旋桨在水中低频振动时,不能忽略周围流体对螺旋桨的频率影响.(4)在应用现有数值技术(如F E M等)和先进实验设备(如光谱测振仪等)的同时,会有其他的研究者将更新的技术加入螺旋桨设计中;然而对于螺旋桨设计的发展不仅依靠于技术的发展,还取决于工程应用的可行性.通过与本文计算结果和实验结果的对比发现:本文提出的螺旋桨在空气中和水中的一阶挥舞振动固有频率的经验估算公式和一阶扭转振动固有频率的经验估算公式满足估算要求,可以提供一定的概念和应用参考依据.参考文献:[1]邢景棠,周盛,崔尔杰.流固耦合力学概述[J].力学进展,1997,27(1):19-38.X I N G J i n g t a n g,Z H O U S h e n g,C U I E r j i e.As u r v e y o n t h e f l u i d-s o l i d i n t e r a c t i o nm e c h a n i c s[J].A d v a n c e s i n M e c h a n i c s,1997,27(1):19-38.(i nC h i n e s e)[2]孙洋,赵德有.流固耦合理论在船体总振动附加水质量研究中的应用[J].中国海洋平台,2008, 23(3):22-27.S U N Y a n g,Z HA O D e y o u.T h e a p p l i c a t i o n o na d d i t i o n a lw a t e rm a s so f s h i p'so v e r a l l v ib r a t i o nb yt h e f l u i d-s t r u c t u r e c o u p l i n g t h e o r y[J].C h i n aO f f s h o r e P l a t f o r m,2008,23(3):22-27.(i nC h i n e s e)[3]裴智勇,吴卫国,翁长俭.高速船舱壁加筋板流固耦合振动分析[J].工程力学,2003,20(2):159-162.P E I Z h i y o n g,WU W e i g u o,W E N G C h a n g j i a n.F l u i d-s t r u c t u r e i n t e r a c t i o n v i b r a t i o n a n a l y s i s o fb u l k h e a ds t i f f e n e d p l a t e o fh i g h-s p e e d s h i p[J].E n g i n e e r i n g M e c h a n i c s,2003,20(2):159-162.(i nC h i n e s e)[4]杜建镔,王勖成.旋转周期性含液容器的流固耦合动力特性分析(Ⅰ)[J].清华大学学报(自然科学版),1999,39(8):108-111.D U J i a n b i n,WA N G X u c h e n g.F l u i d-s t r u c t u r ec o u p l i n gd y n a m i c c h a r a c te r i s t i c a n a l y s i sf o rr o t a t i o n a l l yp e r i o d i cl i q u i d-f i l l e dv e s s e l(Ⅰ)[J].J o u r n a l o f T s i n g h u a U n i v e r s i t y(S c i e n c e a n dT e c h n o l o g y),1999,39(8):108-111.(i nC h i n e s e) [5]杜建镔,王勖成.旋转周期性含液容器的流固耦合动力特性分析(Ⅱ)[J].清华大学学报(自然科学版),1999,39(8):112-116.D U J i a n b i n,WA N G X u c h e n g.F l u i d-s t r u c t u r ec o u p l i n gd y n a m i c c h a r a c te r i s t i c a n a l y s i sf o rr o t a t i o n a l l yp e r i o d i cl i q u i d-f i l l e dv e s s e l(Ⅱ)[J].J o u r n a l o f T s i n g h u a U n i v e r s i t y(S c i e n c e a n dT e c h n o l o g y),1999,39(8):112-116.(i nC h i n e s e) [6]C A R L T O N J S.M a r i n e P r o p e l l e r s a n dP r o p u l s i o n[M].2n d e d.B u r l i n g t o n:E l s e v i e rL t d., 2007.[7]索志强.船舶水弹性力学分析中的边界条件问题[J].海军工程学院学报,1989(2):32-40.S U O Z h i q i a n g.B o u n d a r y c o n d i t i o n s i n s h i ph y d r o e l a s t i c m e c h a n i c s a n a l y s i s[J].J o u r n a l o fN a v a lA c a d e m y o fE n g i n e e r i n g,1989(2):32-40.(i nC h i n e s e)[8]索志强,郭日修.船舶尾部结构振动计算[J].海军工程学院学报,1992(4):17-22.S U OZ h i q i a n g,G U O R i x i u.T h e c a l c u l a t i o n f o r t h e v i b r a t i o no fs h i p s t e r ns t r u c t u r e s[J].J o u r n a lo fN a v a lA c a d e m y o fE n g i n e e r i n g,1992(4):17-22.(i nC h i n e s e)[9]S U O Z h i q i a n g,G U O R i x i u.H y d r o e l a s t i c i t y o fr o t a t i n g b o d i e s-t h e o r y a n da p p l i c a t i o n[J].M a r i n e S t r u c t u r e s,1996,9(6):631-646.[10]沈惠明,赵德有,罗志雍.流固耦合振动问题的特征值解法[J].大连理工大学学报,1990,30(3):369-372.S H E N H u i m i n g,Z HA O D e y o u,L U O Z h i y o n g.S o l u t i o n t o e i g e n v a l u e s o f f l u i d-s o l i d c o u p l i n gv i b r a t i o n p r o b l e m[J].J o u r n a l o fD a l i a nU n i v e r s i t y o fT e c h n o l o g y,1990,30(3):369-372.(i nC h i n e s e) [11]郑治国,赵德有,王镐章.螺旋桨的流固耦合动力分析[J].大连理工大学学报,1996,36(2):219-223.Z H E N G Z h i g u o,Z HA O D e y o u,WA N GG a o z h a n g.F l u i d-s t r u c t u r ec o u p l i n g k i n e t i ca n a l y s i so f p r o p e l l e r s[J].J o u r n a lo f D a l i a n U n i v e r s i t y o fT e c h n o l o g y,1996,36(2):219-223.(i nC h i n e s e) [12]熊家敏,赵德有,马骏.螺旋桨桨叶固有动力特性方法研究[J].大连理工大学学报,2000,40(6):061大连理工大学学报第59卷737-740.X I O N GJ i a m i n ,Z HA O D e y o u ,MAJ u n .D yn a m i c a n a l y s i so f p r o p e l l e rb l a d e s [J ].J o u r n a lo fD a l i a n U n i v e r s i t y o f T e c h n o l o g y,2000,40(6):737-740.(i n C h i n e s e)[13]娄本强.螺旋桨桨叶流固耦合动力分析与实验研究[D ].大连:大连理工大学,2008.L O U B e n q i a n g .F l u i d -s t r u c t u r ec o u p l i n g d y n a m i c c h a r a c t e r i s t i c a n a l y s i s o f u n d e r w a t e r p r o p e l l e r b a s e d o nF E Ma n d t e s t [D ].D a l i a n :D a l i a nU n i v e r s i t y of T e c h n o l og y ,2008.(i nChi n e s e )[14]吴思远.船用螺旋桨叶片振动噪声分析研究[D ].大连:大连理工大学,2013.WU S i y u a n .A n a l ys i s o f v i b r a t i o n a n d a c o u s t i c r a d i a t i o no f p r o p e l l e rb l a d e s [D ].D a l i a n :D a l i a n U n i v e r s i t y o fT e c h n o l o g y ,2013.(i nC h i n e s e )[15]任弘.螺旋桨水弹性振动及噪声分析[D ].大连:大连海事大学,2015.R E N H o n g .H yd r oe l a s t i cv i b r a t i o na n dn o i s eo fa m a r i n e p r o p e l l e r [D ].D a l i a n :D a l i a n M a r i t i m e U n i v e r s i t y,2015.(i nC h i n e s e )[16]李小军,朱汉华,许浩然,等.水介质对船舶轴桨组合振动模态影响[J ].武汉理工大学学报(交通科学与工程版),2017,41(6):1005-1008,1012.L I X i a o j u n ,Z HU H a n h u a ,X U H a o r a n ,e ta l .I n f l u e n c e o f a qu e o u s m e d i u m o n t h e v i b r a t i o n m o d a l i t y o fs h a f t -p r o p e l l e r s y s t e m i n s h i p [J ].J o u r n a l o f W u h a n U n i v e r s i t y o f T e c h n o l o g y (T r a n s p o r t a t i o n S c i e n c e &E n g i n e e r i n g ),2017,41(6):1005-1008,1012.(i nC h i n e s e)[17]朱文若,高忠信,陆力,等.离心泵叶轮水中固有频率经验下降系数分析及优化[J ].水利学报,2013,44(12):1455-1461.Z HU W e n r u o ,G A O Z h o n g x i n ,L U L i ,e ta l .A n a l y s i s a n d o p t i m i z a t i o n o n n a t u r a lf r e qu e n c i e s d e p r e c i a t i o n c o e f f i c i e n t o f c e n t r i f u g a l p u m p i m pe l l e r i n w a t e r [J ].J o u r n a lof H y d r a u l i c E ng i n e e r i n g ,2013,44(12):1455-1461.(i nChi n e s e)F S I v i b r a t i o n s c h a r a c t e r i s t i c s a n a l y s i s o fm a r i n e p r o pe l l e r L O U B e n q i a n g , J I C h u n ya n *(S c h o o l o f N a v a l A r c h i t e c t u r e &O c e a nE n g i n e e r i n g ,J i a n g s uU n i v e r s i t y o f S c i e n c ea n dT e c h n o l o g y ,Z h e n j i a n g 212003,C h i n a )A b s t r a c t :O n t h e v o y a g e o fm e r c h a n t v e s s e l ,i t i sn e c e s s a r y t oa v o i d t h e r e s o n a n c ew h e nt h eh yd r oe x c i t e df o r c ed r i v e s t h e p r o p e l l e ra r o u n das p e c i f i c f r e q u e n c y .S t r o ng c o u p l i n g nu m e r i c a l s i m u l a t i o n a n d t r a n s i e n t m o d a le x p e r i m e n ta r eu s e dt oa n a l y z et h en a t u r a lf l u i d -s t r u c t u r ei n t e r a c t i o n (F S I )v i b r a t i o n c h a r a c t e r i s t i c so f p r o pe l l e rb l a d e s i na i ra n d i n i m m e r s e ds t i l lw a t e rf i e l d .I t i sd i s c o v e r e d a m o ng th e r e s u l t s t h a t g o o d a g r e e m e n ti s a c h i e v e d b e t w e e nF E Ma n d e x p e r i m e n t ;f u r t h e r m o r e ,s t r o n g c o u p l i n g n u m e r i c a l s i m u l a t i o nh a s t h em e r i t o f q u i c k c o n v e r g e n c e a n dh i g h p r e c i s i o n .A c c o r d i n g t o t h e p r a c t i c a l d e m a n do fi n d u s t r y ,as i m p l ef o r m u l ai sb r o u g h to u tf o rt h e p r e d i c t i o n o ff u n d a m e n t a l f r e q u e n c y ,w h i c hh a s a g r e a t a d v a n t a g e o f a c c u r a c y ,a n db e i n g t i m e e f f i c i e n t f o r i n i t i a l d e s i gn .K e y wo r d s :p r o p e l l e r v i b r a t i o n ;f l u i d -s t r u c t u r e i n t e r a c t i o n (F S I );t r a n s i e n tm o d a l e x p e r i m e n t ;s t r o n g c o u p l i n g nu m e r i c a l s i m u l a t i o n ;f o r m u l a e s t i m a t i o nm e t h o d s 161 第2期娄本强等:船用螺旋桨流固耦合振动特性分析。
螺旋桨桨叶参数与性能的关系螺旋桨设计时,涉及到多种参数,它们分别表达着设计要求的不同方向,例如伴流分数与推力减额分数,表达了船舶与螺旋桨之间的相互影响,而空泡数则是桨叶空泡性能的量化指标。
主要介绍直径、螺距、弦长、纵倾、侧斜等参数对螺旋桨推力、效率、空泡、振动、噪声等性能的影响。
螺旋桨的直径螺旋桨在原地旋转时,叶梢的轨迹称为稍圆,其直径即为螺旋桨直径,以D表示。
螺旋桨初步设计中,首先对直径与转速选定其一,然后通过图谱法确定另一参数的最佳值。
环流理论设计法中,直径是根据设计经验或船型指定的。
一般来说,螺旋桨的直径越大,转速越低,效率越高,但直径过大时,桨叶盘面处的平均伴流减小,导致船身效率下降,可能会降低总的推进效率。
另外,螺旋桨直径的选择须考虑船舶吃水及船舶尾框间隙的限制,对于经常压载航行的船舶,较小的直径可以照顾压载时的效率及避免叶梢露出水面;从振动方面考虑,螺旋桨与船体间的间隙不宜过小,否则可能引起船体尾部结构的振动。
螺距分布取某半径处与螺旋桨共轴的圆柱面剖分桨叶,截得桨叶剖面,将该叶剖面的鼻尾线延长,环绕轴线一周,其两端点的轴向距离即是桨叶子啊该半剖面的螺距,以P表示,螺距P与螺旋桨直径D之比P/D称为螺距比。
将共轴圆柱面与翼型剖面一起展开,鼻尾线与底线之间的夹角称为螺距角,螺距角的大小表示桨叶在相应半剖面的倾斜程度,桨叶的负荷主要通过螺距分布的设计沿桨叶径向进行布置。
螺旋桨设计时,螺距分布的选取很大程度上决定着桨叶的负荷及负荷分布;设计工况一定时,螺距分布决定着桨叶剖面的工作状态以及工况点在桨叶空炮斗中的位置;环流理论设计方法通过在不同半径叶剖面上选取不同的螺距以适应船尾伴流饿不均匀性。
在图谱法及环流理论设计方法中,螺距都是最重要的设计变量。
螺距分布对桨叶推力、效率、空泡、振动及噪声都有着重要的影响。
由螺旋桨环流理论可以知道,螺旋桨负荷径向分布的最大值位置越是偏向叶梢,桨叶的效率越高,但叶梢处的空泡性能会变得很差。
船舶振动与噪声控制船舶振动与噪声控制随着现代航运业的发展,船舶的运行速度和负荷越来越高,船舶振动和噪声问题也日益严重。
船舶振动和噪声不仅会对船员的身心健康造成影响,还会影响周围环境和海洋生态环境。
因此,控制船舶振动和噪声已经成为了航运业中十分重要的一个问题。
一、船舶振动问题在船舶运行的过程中,船体和引擎等运动的不稳定性和不规则性会产生船舶振动,其中振动的频率和振幅会影响到船员的安全和舒适感。
虽然船舶振动的幅度较小,但是由于船舶运行的时间较长,所以会对人的健康造成一定程度的影响。
1、振动的分类船舶振动主要分为四类:自由振动、强迫振动、共振振动和非线性振动。
(1)自由振动:指船体在没有外力作用下而自发地振动。
自由振动的能量来源于船体的固有振动,通常是瞬时的和无定规律的。
(2)强迫振动:指船体受到外力干扰而产生的振动,如引擎的工作、推进器的作用和海浪的影响等。
(3)共振振动:指外力与船体的固有振动频率相同或接近而产生的振动。
共振振动在船舶振动中很常见,要避免它的发生需要控制船体的固有振动频率和外力的作用频率。
(4)非线性振动:指由于外力过大或系统过于复杂而引起的振动。
非线性振动对于船舶振动的控制十分具有挑战性,需要更为先进的控制方案。
2、振动的影响(1)对船员的影响:振动会对船员的身体造成一定的损害。
长时间暴露在高频而强烈的振动环境中,会给船员的身体带来一定的损伤,例如颈椎、背部等部位的损伤。
船员在高频振动的环境中工作很容易出现疲劳,从而影响到他们的工作效率和生产能力。
(2)对设备和船体的影响:振动会导致机械装置的故障和损坏,并拉长了机械的维修周期。
振动还会使得船体上的设备因摩擦力而磨损,导致船舶的寿命缩短。
(3)对环境的影响:船舶在高速航行和引擎工作时,会产生噪声和振动,会影响到海洋生态环境,尤其是海洋生物的生长、繁殖和迁徙。
3、振动的控制(1)降低引擎噪声:采用减振器、隔离器等装置、优化引擎的结构和绝缘层,可有效地降低引擎噪声。
