联想thinkserver RD650 配置RAID5及热备硬盘过程

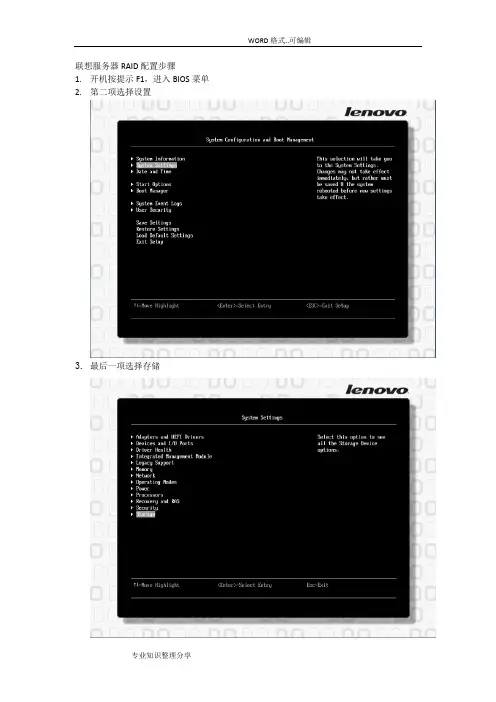

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

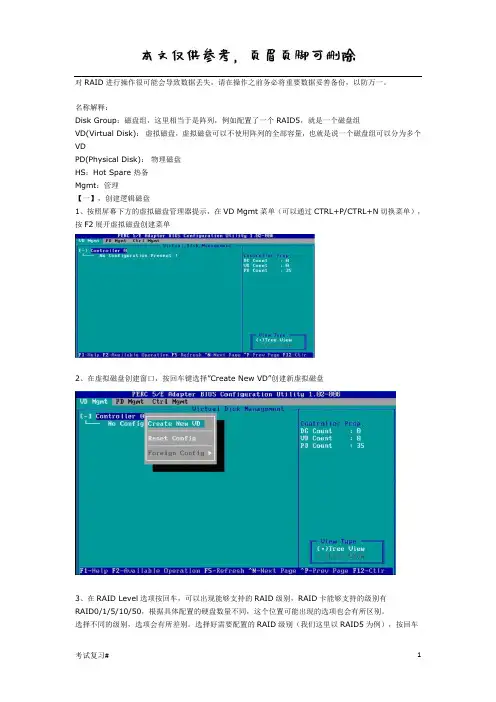

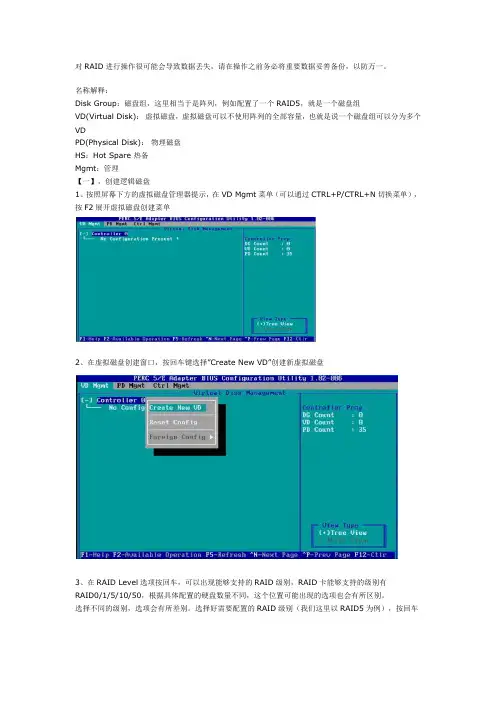

名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings 处，按空格键开启（禁用）高级设置。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings 处，按空格键开启（禁用）高级设置。

Lenovo ThinkServer RD650 RAID及系统安装前言：Lenovo ThinkServer RD650随机不配备导航盘，出厂时已将导航盘集成至电脑BIOS中（TDM）。

注：①TDM（ThinkServer Deployment Manager）仅支持引导Windows Server 2008 R2 SP1及以上版本系统安装！如需安装其以下版本，需外置加载驱动进行引导。

②MBR分区表支持最大磁盘分区为2TB（TeraBytes），每个磁盘最多可分4个主分区（或3个主分区，1个扩展分区和无限制的逻辑驱动器）；GUID分区表(简称GPT)支持最大磁盘分区为18EB（ExaBytes），每个磁盘最多可分128个主分区。

一些较旧版本的Windows系统只能安装在MBR分区表硬盘中。

（本服务器配置3块3T硬盘，需进行2次RAID，其中一次RAID容量需小于2T）③UEFI(Unified Extensible Firmware Interface)模式，统一可扩展固件接口，用于GPT分区表；Legacy模式，一些较旧版本的Windows系统安装的传统模式，用于MBR分区表。

（本服务器安装Windows Server 2008 R2系统需选用Legacy模式）一）RAID简介：RAID 的全称是独立硬盘冗余阵列（Redundant Array of Independent Disks）或廉价硬盘冗余阵列（Redundant Array of Inexpensive Disks）。

RAID 出现的最初目的是将多个容量较小的硬盘合并成为一个大容量的“逻辑盘”，实现硬盘容量的增加性能提升。

随着 RAID 技术的发展，现在可以选择不同的 RAID 阵列类型以满足硬盘容量、数据冗余、或者存储系统性能等需要。

二）RAID主要特点：1.通过对硬盘上数据的条带化，实现对数据成块存取，减少硬盘的机械寻道时间，提高数据存取速度；2.通过对一个阵列中的几块硬盘同时读取，减少硬盘的机械寻道时间，提高数据存取速度；3.通过镜像或者存储奇偶校验信息的方式，实现对数据的冗余保护。
