实验四.外部中断应用

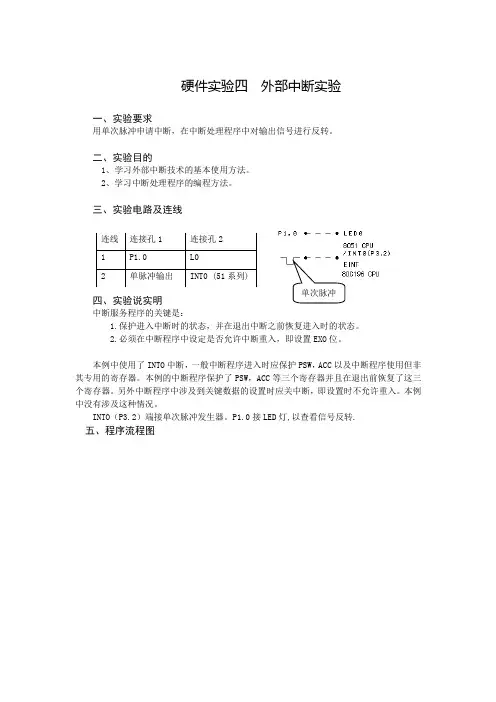

硬件实验四外部中断实验一、实验要求用单次脉冲申请中断，在中断处理程序中对输出信号进行反转。

二、实验目的1、学习外部中断技术的基本使用方法。

2、学习中断处理程序的编程方法。

三、实验电路及连线四、实验说实明中断服务程序的关键是：1.保护进入中断时的状态，并在退出中断之前恢复进入时的状态。

2.必须在中断程序中设定是否允许中断重入，即设置EXO位。

本例中使用了INTO中断，一般中断程序进入时应保护PSW，ACC以及中断程序使用但非其专用的寄存器。

本例的中断程序保护了PSW，ACC等三个寄存器并且在退出前恢复了这三个寄存器。

另外中断程序中涉及到关键数据的设置时应关中断，即设置时不允许重入。

本例中没有涉及这种情况。

INTO（P3.2）端接单次脉冲发生器。

P1.0接LED灯,以查看信号反转.五、程序流程图硬件实验五 定时器实验一、实验要求用CPU 内部定时器中断方式计时,实现每一秒钟输出状态发生一次反转.二、实验目的1、学习8051内部计数器的使用和编程方法。

2、进一步掌握中断处理程序的编程方法。

三、实验电路及连线四、实验说明1、关于内部计数器的编程主要是定时常数的设置和有关控制寄存器的设置。

内部计数器在单片机中主要有定时器和计数器两个功能。

本实验使用的是定时器。

2、定时器有关的寄存器有工作方式寄存器TMOD 和控制寄存器TCON 。

TMOD 用于设置定时器/计数器的工作方式0-3，并确定用于定时还是用于计数。

TCON 主要功能是为定时器在溢出时设定标志位，并控制定时器的运行或停止等。

3、内部计数器用作定时器时，是对机器周期计数。

每个机器周期的长度是12个时钟周期。

实验系统的晶振是6MHZ ，本程序工作于方式2,即8位自动重装方式定时器, 定时器100us 中断一次, 请列出定时常数的计算公式，并计算出定时常数：机器周期=定时常数的计算公式 ：定时常数= .然后对100us 中断次数计数10000次,就是1秒钟.4、在中断服务程序中，因为中断定时常数的设置对中断程序的运行起到关键作用，所以在置数前要先关对应的中断，置数完之后再打开相应的中断。

第1篇一、实验目的1. 理解外部中断的概念和工作原理。

2. 掌握STM32微控制器外部中断的配置和使用方法。

3. 通过实验验证外部中断在嵌入式系统中的应用。

二、实验环境1. 开发板：STM32F103C8T62. 编程软件：Keil uVision3. 仿真软件：Proteus4. 实验设备：按键、LED灯三、实验原理外部中断是指当微控制器外部电路发生特定事件时，可以引起微控制器中断，从而暂停当前程序的执行，转而执行中断服务程序（ISR）。

STM32微控制器的外部中断通常由GPIO引脚的电平变化触发。

四、实验步骤1. 硬件连接- 将按键的一端连接到STM32的GPIO引脚（如PA0），另一端连接到地（GND）。

- 将LED灯的一端连接到STM32的另一个GPIO引脚（如PC13），另一端连接到VCC。

2. 软件设计- 使用Keil uVision编写程序，配置外部中断。

- 配置GPIO引脚为输入模式，并设置中断触发方式为上升沿触发。

- 配置NVIC（嵌套向量中断控制器）中断优先级。

- 编写中断服务程序（ISR），实现LED灯的闪烁。

3. 程序代码```cinclude "stm32f10x.h"void EXTI0_IRQHandler(void) {if (EXTI_GetITStatus(EXTI_Line0) != RESET) {// 清除中断标志位EXTI_ClearITPendingBit(EXTI_Line0);// 切换LED灯状态GPIO_ToggleBits(GPIOC, GPIO_Pin_13);}}int main(void) {// 初始化系统时钟SystemClock_Config();// 配置GPIOGPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_GPIOC, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOC, &GPIO_InitStructure);// 配置外部中断EXTI_InitTypeDef EXTI_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0); EXTI_InitStructure.EXTI_Line = EXTI_Line0;EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;EXTI_InitStructure.EXTI_LineCmd = ENABLE;EXTI_Init(&EXTI_InitStructure);// 配置NVICNVIC_InitTypeDef NVIC_InitStructure;NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);// 主循环while (1) {// 等待外部中断发生}}```4. 仿真验证- 使用Proteus仿真软件搭建电路，并加载上述程序。

实验四外部中断实验——可控霓虹灯控制一、实验目的1．了解单片机中断系统的结构；2．掌握单片机中断有关的寄存器、中断的开放与禁止以及中断程序的编写。

3．掌握定时器和中断系统的综合应用。

二、实验设备（仪器）PC机、PCB版、ISP下载线和USB线。

三、实验内容（一）开发板实验根据图1原理图，实现以下要求的霓虹灯控制。

（1）正常情况8个灯正向依次点亮，反向两两点亮，时间间隔都为0.5s；（2）按键按下后8个灯同时亮灭一次，时间间隔为1s。

用定时器T0，工作方式1编制延时程序，按键动作采用外部中断INT1实现。

图1 硬件原理图（二）ISIS仿真实验仿真电路如图2所示，实现以下要求的霓虹灯控制。

主函数执行流水灯，时间间隔200ms，无限循环。

（1）按键key0按下后8个灯同时亮灭一次，时间间隔为200ms。

（2）按键key1按下后8个灯从中间向两边依次点亮，时间间隔为500ms，然后再从两边向中间依次点亮。

延时为500ms，再让8个灯同时点亮，延时500ms。

（3）当同时按下key0和key1键时，程序执行（2）步骤。

要求：Key0按键动作采用外部中断INT0实现；Key1按键动作采用外部中断INT1实现。

图2 硬件原理图四、实验步骤（一）开发板实验1．准备焊接好的PCB版，其电路参见图1；2．打开计算机，运行Keil uVision2软件，新建工程项目，编写控制流水灯源程序；3．对源程序调试，连接，生成可执行文件；4．连接ISP下载线；5．运行“progisp1.67”文件夹内的“progisp.exe”，将程序下载到单片机中；6．单片机是否正常运行。

（二）ISIS仿真实验1．运行Proteus ISIS 硬件电路仿真软件，按照实验内容（二）中仿真电路图2画图；2．运行Keil uVision2软件，新建工程项目，编写实验内容（二）要求功能程序；3．对源程序调试，连接，生成可执行文件；4．将可执行文件下载到ISIS仿真电路中的单片机中；5．观察仿真电路是否正常运行。

外部中断实验报告外部中断实验报告引言：外部中断是计算机系统中的一种重要机制，它可以响应外部事件并中断正在执行的程序。

本实验旨在通过设计和实现一个外部中断的示例，加深对外部中断的理解和应用。

实验目的：1. 理解外部中断的概念和原理；2. 掌握外部中断的编程方法；3. 设计和实现一个基于外部中断的应用。

实验设备和材料：1. 一台支持外部中断的计算机；2. 开发板或模块，用于外部中断的触发。

实验过程：1. 硬件连接：将开发板或模块与计算机连接，并确保连接正确和稳定。

2. 编写中断处理函数：在编程环境中，编写一个中断处理函数，用于处理外部中断触发时的操作。

可以根据实际需求，设计适当的处理逻辑。

3. 配置中断触发条件：根据实验要求，配置外部中断触发的条件。

可以通过设置开关、按键或其他外部信号来触发中断。

4. 编写主程序：编写一个主程序，用于初始化外部中断和执行其他操作。

在主程序中，需要配置外部中断的相关寄存器和中断向量表。

5. 运行实验：将程序下载到计算机中，并运行实验。

通过触发外部中断条件，观察中断处理函数的执行情况。

实验结果与分析：在实验中，我们成功实现了一个基于外部中断的应用。

当外部中断触发条件满足时，中断处理函数被调用，并执行相应的操作。

通过实验观察和分析，我们可以得出以下结论：1. 外部中断可以在计算机系统中实现对外部事件的及时响应，提高系统的实时性和可靠性。

2. 外部中断的触发条件可以灵活配置，可以通过外部设备或信号的变化来触发中断。

3. 中断处理函数的执行时间相对较短，可以在不影响主程序正常运行的情况下完成相应的操作。

4. 外部中断的应用范围广泛，可以用于实现各种实时控制、通信和交互功能。

实验总结：通过本次实验，我们深入了解了外部中断的原理和应用，并成功设计和实现了一个基于外部中断的应用。

外部中断作为计算机系统中的重要机制，具有重要的意义和应用价值。

在今后的学习和实践中，我们应进一步探索和应用外部中断，为计算机系统的性能和功能提供更多的可能性。
