系部:园艺系教师:殷文卿训练日期:2012 年 11 月 22 日
课程名称园林测量训练项目实训八全站仪导线测量——外业测量训练班级设计1131、城市1131、1132班训练学时2课时
训练目的1、熟悉全站仪的构造和使用方法
2、掌握闭合导线的布设要领
3、掌握全站仪导线外业测量方法
所需设备、
仪器、工具
每组全站仪1套、棱镜1副、对中杆组1套、计算器1个、记录表1份
训练组织与设计一、实习方法、步骤
1、选点。在测区内选定由4-5个导线点组成的闭合导线,在各导线点打上标记,绘出导线略图;
2、测角。采用全站仪测回法观测导线各转折角(内角),每角测一个测回;
3、量距。用全站仪测距往、返测量各导线边的边长;计算相对误差,若在容许范围内,则取平均值作为最后结果(至mm位);
4、计算角度闭合差fβ=Σβ-(n-2)²180°(其中n为内角数),以及导线全长相对闭合差。外业成果合格后,内业计算各导线点坐标。
二、注意事项
1、导线点间应互相通视,边长以40—60米为宜。若边长较短,测角时应特别注意提高对中和瞄准的精度;
2、根据测区内已知两控制点的坐标,反算坐标方位角。
3、限差要求:同一边往、返测距离的相对误差应小于1/2000,导线角度闭合差的限差为±40″√n,n为转折角个数,导线全长相对闭合差的限差为1/2000,超限应重测。

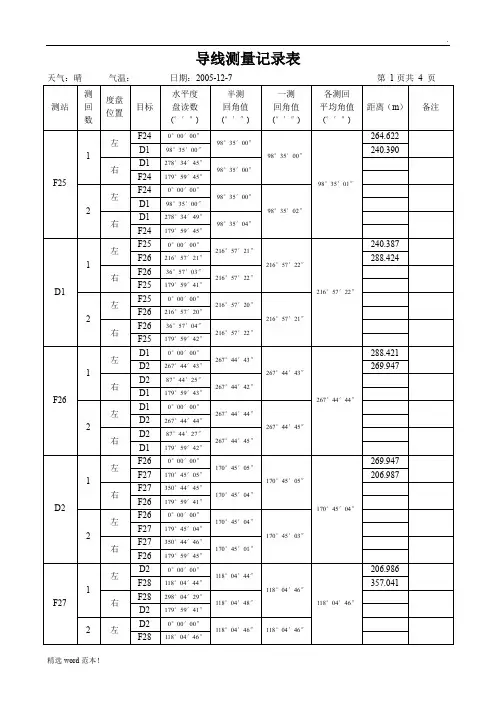

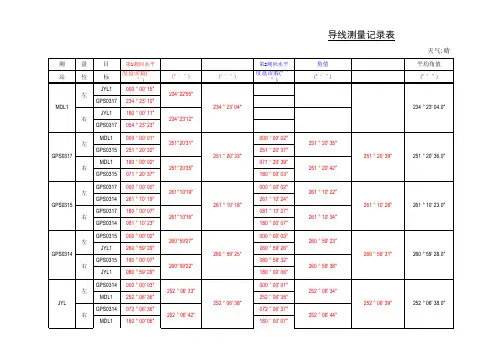

三、记录与计算
每组交导线测量记录表一份,每人完成内业计算一份。
考核标准1、控制点布设符合要求;
2、正确使用全站仪测定导线各转折角,数据记录正确;
3、正确使用全站仪测定导线各边,数据记录正确;
4、各小组团结协作共同完成实训项目,导线角度闭合差、导线全长相对闭合差符合精度要求。
玉溪农业职业技术学院
实训(验)项目单
仪器型号:组号:观测者:日期:
日期:
