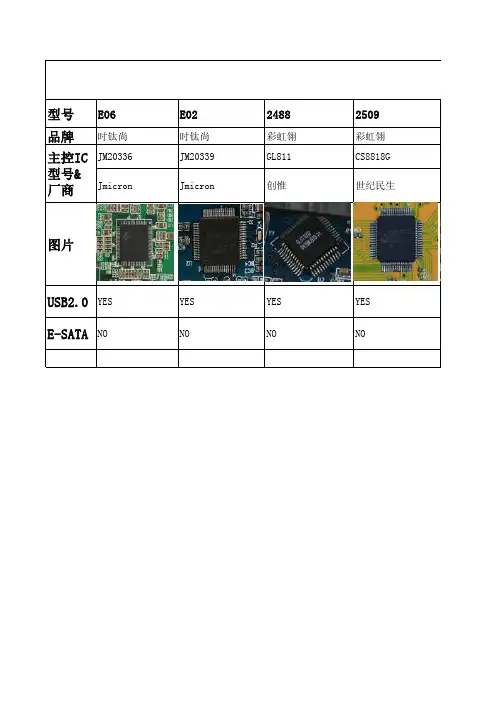

主流移动硬盘盒主控芯片比较

USB 2.0接口的理论速度为480Mbps，也就是60MB每秒！受主板质量影响，最大速度应该不会低于50MB每秒。

移动硬盘的传输速度要看内置硬盘的性能。

正常的话，超过20MB每秒的读写速度是很容易的。

U盘速度受控制芯片和闪存的速度影响，最差和最好的速度差别很大。

仅看读取速度的话，我觉得10MB左右吧。

但是，只要超过1MB每秒，都应算做USB2.0的。

如果买了USB接口2.0的移动硬盘，以后有办法升级到3.0的接口吗？移动硬盘其实是两部分组成，一部分是盘芯，也就是一个标准的笔记本电脑2.5寸硬盘。

另一部分是外面的盘壳，含里面的硬盘SATA/IDE接口电路转接USB的接口转换电路。

USB几点0，就是这个转换电路决定的。

因此，如果你想升级到3.0接口，只是换掉外面的套壳（含转换电路板）就可以了，而你的数据都在里面的盘芯里，对数据没有影响。

一套好的移动硬盘套壳也就一百块钱上下，很容易更换。

另：USB2.0接口传输速率就已经高于硬盘盘芯的读写速率，移动硬盘读写速率的瓶颈并不在usb2.0接口上。

USB3.0那超高的传输速率对你的移动硬盘的读写速率其实没有任何提升。

那是为以后的SSD（固态电子硬盘）准备的。

你不必对你的移动硬盘接口是USB几点0过份考虑。

追问但现在大部分人的认知都是3.0的传输速率要远大于2.0.。

根据您的回答我是否可以理解为在配有USB2.0的移动硬盘的传输速率有多快并不在USB接口上，而是在于本身的硬盘盘芯上。

只有配有3.0的移动硬盘才有相应的硬盘盘芯，才能达相应的传输速度。

陪有2.0的移动硬盘就算换成了3.0了也没办法达到那种传输速度？感谢解答！回答首先，笔记本硬盘的数据读写速率可不是几点0来标示的，呵呵USB2.0端口速率480Mbps/秒，每秒传输60兆字节/秒（这个速度才是真正传输内容数据的速度）笔记本硬盘的读写速率也就在60兆/秒上下，基本也就够跑满usb2.0，而没有必要使用传输速率上G的3.0追问额。

其实判断控制芯片好坏有个最直观的方法：看芯片大小，往往越大越好，越小越次。
OXFW912则是针对IEEE1394b的。至于OXUF922则是目前市面上顶级的芯片——整合了IEEE 1394b和USB 2.0，内建硬件加速器。这意味着采用该芯片的外置硬盘盒只要单颗控制器芯片就可以支持IEEE 1394b和USB 2.0接口模式。当然和其王者气派相对应的是令人望而生畏的价格。目前只用在3.5英寸硬盘盒上。此外值得一提的是台湾旺玖科技（PROLIFIC）的PL-3507芯片和OXUF922相类似，也是用单芯片自动识别接口是USB还是IEEE 1394，但它支持的是1394a和.USB 2.0，目前已有2.5英寸硬盘盒采用了。
大部分中档的移动硬盘盒采用的是ALi M5621芯片，口碑不错，表现稳定。但2004年下半年以来越来越多的中档盒乃至高档盒开始纷纷采用Myson CS8818G，大有成为主流之势。
低端芯片基本是在2001——2002年间发布。其中被广泛采用的是Genesys GL811，价格低廉发热低。虽然这款产品在2002年1月获得USB-IF的认证，但是问题不少，尤其GL811-24以前的版本问题尤其明显。一是由于它兼容性差：在nForce芯片组和via芯片组的主板上会有不兼容问题；二是在大数据流写入的情况下，经常会报“写入延缓出错”，硬盘在写入过程中和主机断开，主机找不到原来的盘符；三是性能低下，速度逊于其他芯片。低端主要以GL811（与上面的811E有区别）、PL250X系列最为常见，另外安国科技的AU6390也是最近采用较多的一款低价格芯片。
各种芯片的市场划分还是比较清晰的。属于中高端的有ISD300A1、CY7C68300A 、CY7C6830310、ALi M5621、ALi M5642、 NECμPD720130、μPD720133 、Myson CS8818G、GenesysGL811E。这些中高端芯片大多是2003年发布的。其中CY7C6830310是 2004 年7月年发布，NECμPD720133是2004年6月发布，高性能低功耗，目前大陆市场上不多见。ALI的M5621还是很不错的，ISD300是真正IBM移动硬盘盒子采用过的，性能功耗都控制的一流。ISD300A1是ISD300的改进型，2001年7月发布，在高档的硬盘盒上较常见，性能好功耗高，2004年以来已逐渐停产。NECμPD720130则是以价格高速度快而闻名。

当然，也并不是说MLC的一定比TLC好
例如黑片 扩容盘 这些虽然也是MLC，但是质量严重不合格，容量造假的，还不如买正品的TLC的
但是，对速度要求高的，就买SLC的
金士顿的旋转盘、伸缩口盘都可以根据盘口的钢印中间一行的号码来确定主控芯片的型号，早期戴帽盘根据侧边最下一行号码也可以确认主控，近期金士顿U盘则还可依据24位序列号的第13位判断主控。
根据已知的资料:
兼容性比较好的主控
Sห้องสมุดไป่ตู้6211BA(可三驱三启):04286、04234、04256、 M4286、04226、C4226
SK6211BB(可三驱三启):04335 、04334
SK6213:04300-308
SK6281(AB可CD-ROM后置、AA不可CD-ROM):04234（部分）、04235-351、04226-312
SLC（Single-Level Cell）即1bit/cell，速度快寿命长，价格昂贵（约MLC 3倍以上的价格），约10万次擦写寿命；
MLC（Multi-Level Cell）即2bit/cell，速度一般寿命一般，价格一般，约5000---10000次擦写寿命；
TLC（Trinary-Level Cell）即3bit/cell，有的Flash厂家也叫8LC，速度慢，寿命短，价格便宜，约500次擦写寿命，目前还没有厂家能做到1000次。
SSS6690、6691:04275、C4275、04349、C4300、04300部分、05430-062、05430-072、05381-095、05381-064、05381-102、05430-074
04226-493～SK6211BA 04234～SK6211 04234-340～SK6211 04235-440～PS2233

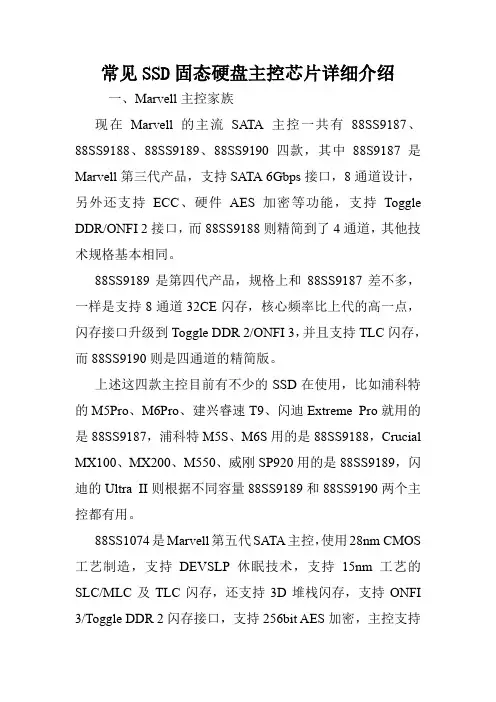

常见SSD固态硬盘主控芯片详细介绍一、Marvell主控家族现在Marvell的主流SATA主控一共有88SS9187、88SS9188、88SS9189、88SS9190四款，其中88S9187是Marvell第三代产品，支持SATA 6Gbps接口，8通道设计，另外还支持ECC、硬件AES加密等功能，支持Toggle DDR/ONFI 2接口，而88SS9188则精简到了4通道，其他技术规格基本相同。

88SS9189是第四代产品，规格上和88SS9187差不多，一样是支持8通道32CE闪存，核心频率比上代的高一点，闪存接口升级到Toggle DDR 2/ONFI 3，并且支持TLC闪存，而88SS9190则是四通道的精简版。

上述这四款主控目前有不少的SSD在使用，比如浦科特的M5Pro、M6Pro、建兴睿速T9、闪迪Extreme Pro就用的是88SS9187，浦科特M5S、M6S用的是88SS9188，Crucial MX100、MX200、M550、威刚SP920用的是88SS9189，闪迪的Ultra II则根据不同容量88SS9189和88SS9190两个主控都有用。

88SS1074是Marvell第五代SATA主控，使用28nm CMOS 工艺制造，支持DEVSLP休眠技术，支持15nm工艺的SLC/MLC及TLC闪存，还支持3D堆栈闪存，支持ONFI 3/Toggle DDR 2闪存接口，支持256bit AES加密，主控支持Marvell第三代的NANDEdge纠错及LDPC低密度奇偶校验技术，这对TLC闪存SSD尤为重要，用这款主控的主要有浦科特M7V、闪迪X400和金士顿UV400。

88NV1120是一款入门级主控，主打低价市场，采用ARM Cortex R5双核心架构，使用28nm工艺制作，内建Embedded SRAM来代替外部DRAM，支持ONFI 3.0与Toggle 2.0接口的NAND芯片，为了更好的支持15nm TLC与3D NAND而加入了最新的NANDEdge LDPC校验技术。
