挤压边墙技术在佃石水库工程中的应用

挤压边墙技术在佃石水库工程中的应用

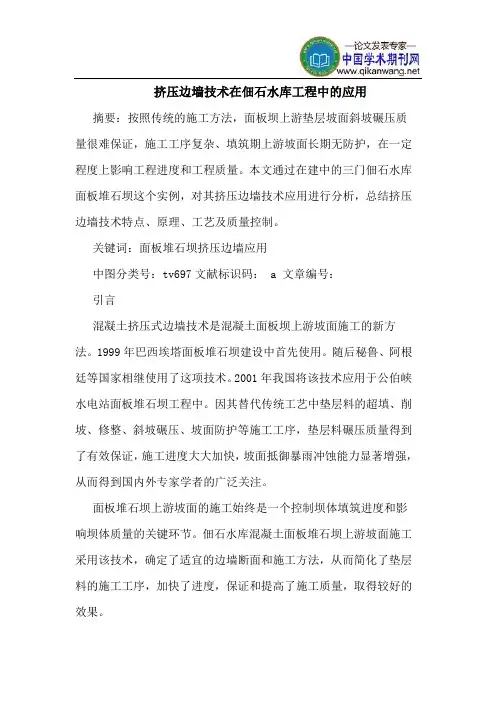

挤压边墙技术在佃石水库工程中的应用摘要：按照传统的施工方法，面板坝上游垫层坡面斜坡碾压质量很难保证，施工工序复杂、填筑期上游坡面长期无防护，在一定程度上影响工程进度和工程质量。

本文通过在建中的三门佃石水库面板堆石坝这个实例，对其挤压边墙技术应用进行分析，总结挤压边墙技术特点、原理、工艺及质量控制。

关键词：面板堆石坝挤压边墙应用中图分类号：tv697文献标识码： a 文章编号：引言混凝土挤压式边墙技术是混凝土面板坝上游坡面施工的新方法。

1999年巴西埃塔面板堆石坝建设中首先使用。

随后秘鲁、阿根廷等国家相继使用了这项技术。

2001年我国将该技术应用于公伯峡水电站面板堆石坝工程中。

因其替代传统工艺中垫层料的超填、削坡、修整、斜坡碾压、坡面防护等施工工序，垫层料碾压质量得到了有效保证，施工进度大大加快，坡面抵御暴雨冲蚀能力显著增强，从而得到国内外专家学者的广泛关注。

面板堆石坝上游坡面的施工始终是一个控制坝体填筑进度和影响坝体质量的关键环节。

佃石水库混凝土面板堆石坝上游坡面施工采用该技术，确定了适宜的边墙断面和施工方法，从而简化了垫层料的施工工序，加快了进度，保证和提高了施工质量，取得较好的效果。

1佃石水库混凝土面板堆石坝设计概述1.1 佃石水库工程概况佃石水库属中型水库，总库容3009万立方米。

拦河坝为混凝土面板堆石坝，按100年一遇洪水设计，200年一遇洪水校核。

正常蓄水位106m，设计洪水位109.23m，校核洪水位110.23m。

坝顶高程110.6m，防浪墙顶高程111.8m，河床段趾板建基面高程为57.0m，相应最大坝高53.6m。

大坝标准剖面图见图1。

图1 大坝标准剖面图1.2 挤压边墙的技术设计边墙挤压断面为梯形，墙高度为垫层料的设计铺填厚度，佃石水库面板坝垫层料的铺填厚度为40cm，故确定挤压式边墙单层高度为40cm。

单层挤压墙外侧坡比1:1.4，内侧坡比8:1，顶宽0.1m，底宽0.71m，高0.4m，断面呈梯形。
