黔西南州晴隆安宝煤矿有限公司晴隆县三宝煤矿10101回风巷施工水沟及清理卫生安全技术措施编制：朱伯荣编制日期：2021年1月17日目录一、概况 (1)二、技术要求 (1)三、工艺流程 (1)四、安全技术措施 (2)五、避灾路线 (4)10101回风巷施工水沟及清理卫生安全技术措施一、概况10101回风巷由于水沟施工不规范，导致巷道文明生产差，需在此巷道重新施工水沟和清理卫生，为确保施工作业安全，特编制如下安全技术措施。

二、技术要求（一）水沟施工1、水沟位置：10101回风巷的右帮。

2、水沟尺寸参数：10101回风巷从2号机轨斜巷口至10101回风巷中段绞车安装处的水沟靠上帮采用水泥砖铺设，水沟规格：深300㎜、宽300㎜，10101回风巷从回风巷中段绞车安装处至10101采面上出口段水沟采用毛水沟，水沟规格：深300㎜、宽300㎜。

巷道每隔30-40m（低洼处）挖1条截水沟，深300㎜、宽300㎜。

每隔200米在巷道平缓处挖1个沉淀池，规格：长1米，宽1米，深0.8米。

3、材料：水泥砖，规格：200㎜×400㎜×200㎜。

4、水沟质量：水沟上沿与道木一样平，水沟拉线施工，与巷道中线方向平行。

（二）清理卫生1、10101回风巷施工顺层抽放钻孔的煤粉袋，装矿车，用绞车提升至10101采面，倒入采面刮板运输机。

2、把10101回风巷底板找平，不允许出现高低不平，巷道内大于5㎝的煤（矸）块要全部清理干净。

3、巷道内暂时不能运走的物料必须分类码放整齐，挂牌管理。

（三）管线吊挂1、风管、水管沿巷道右帮下部敷设，风管采用Ф100mm钢管、水管采用Ф50mm 钢管，平行吊挂，风管在水管下方，间距大于0.2m，管路保持横平成线。

风、水管用8#铁丝吊挂在帮上锚杆托盘上，每隔3米固定1处。

2、风、水管路每50m各安装一个DN19球阀或高压阀。

阀门向巷道外侧倾斜，与巷道成45°夹角安装，风、水管路球阀错开0.3m～0.5m安装，阀门要求开启自如，关闭严实。

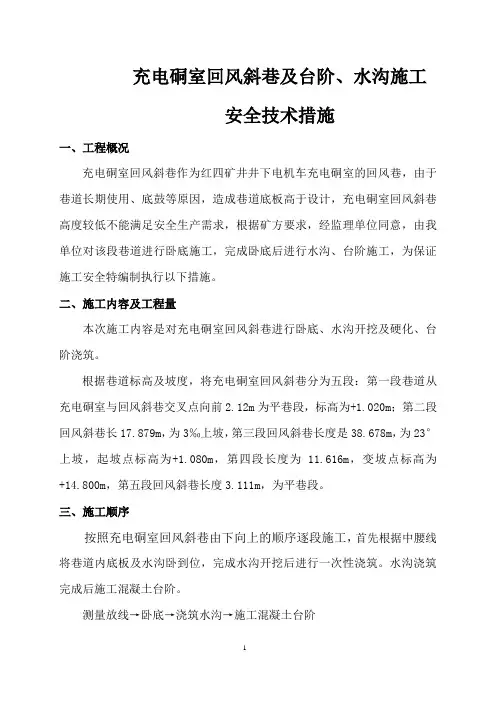

充电硐室回风斜巷及台阶、水沟施工安全技术措施一、工程概况充电硐室回风斜巷作为红四矿井井下电机车充电硐室的回风巷，由于巷道长期使用、底鼓等原因，造成巷道底板高于设计，充电硐室回风斜巷高度较低不能满足安全生产需求，根据矿方要求，经监理单位同意，由我单位对该段巷道进行卧底施工，完成卧底后进行水沟、台阶施工，为保证施工安全特编制执行以下措施。

二、施工内容及工程量本次施工内容是对充电硐室回风斜巷进行卧底、水沟开挖及硬化、台阶浇筑。

根据巷道标高及坡度，将充电硐室回风斜巷分为五段：第一段巷道从充电硐室与回风斜巷交叉点向前2.12m为平巷段，标高为+1.020m；第二段回风斜巷长17.879m，为3‰上坡，第三段回风斜巷长度是38.678m，为23°上坡，起坡点标高为+1.080m，第四段长度为11.616m，变坡点标高为+14.800m，第五段回风斜巷长度3.111m，为平巷段。

三、施工顺序按照充电硐室回风斜巷由下向上的顺序逐段施工，首先根据中腰线将巷道内底板及水沟卧到位，完成水沟开挖后进行一次性浇筑。

水沟浇筑完成后施工混凝土台阶。

测量放线→卧底→浇筑水沟→施工混凝土台阶四、施工方法及技术要求1、进行卧底、水沟及台阶施工前由测量员标出中、腰线。

2、卧底采用G10风镐及手镐进行，巷道全断面进行卧底，卧底高度净高3 m，以腰线以下1.4m准。

3、卧底前对巷道顶板及帮部开裂浆皮进行找净。

4、卧底矸石采用人工装车，斜巷段采用绞车运输。

5、卧底完毕后，要将卧底处轨道安放平整并固定牢固。

3、两帮岩壁要垂直刷齐，卧底后锚网距离巷道底板大于400mm时应重新补打锚杆、锚网、喷浆封闭。

4、卧底完工后，应将巷道底板、两侧卧平，前后坡度顺平，不能出现坑洼不平现象，大块矸石杂物清理干净。

5、水沟尺寸必须按照中腰线刷平刷直。

6、水沟及台阶浇筑采用C20混凝土，浇筑时要振捣密实，不得出现蜂窝、麻面等不合格现象。

7、台阶施工位于水沟对面，台阶宽度为500mm，台阶高度为150mm，台阶踏步宽为350mm，坡度为23°，8、水沟掘进尺寸为400mm×300mm，浇筑厚度为100mm，水沟内尺寸为200×200mm。

回风斜井井筒构筑水沟台阶安全技术措施C O N T E N T S目录02施工方案04应急预案01施工准备03安全技术措施05总结评价施工准备01020304设计图纸：包括井筒结构、水沟台阶布置、施工方法等施工方案：包括施工步骤、技术要求、安全措施等材料准备：包括水泥、砂石、钢筋等材料，以及模板、脚手架等施工设备人员准备：包括施工人员、技术人员、安全员等，并进行技术交底和安全培训010*******06其他材料：根据设计要求，准备其他必要的施工材料防水材料：选用符合设计要求的防水材料，并做好防渗漏措施模板：选用符合设计要求的模板，并做好防变形措施钢筋：选用符合设计要求的钢筋，并做好防锈措施砂石：选用符合设计要求的砂石，并做好防尘措施水泥：选用符合设计要求的水泥，并做好防潮措施010203040506准备施工材料：准备施工所需的材料、设备、工具等03安全措施：制定安全措施，确保施工安全进行04清理现场：清除杂物，保持施工现场整洁01搭建临时设施：搭建临时办公室、仓库、休息室等设施02施工方案台阶设计010*******06台阶防护：根据施工安全和井筒环境确定台阶防护措施台阶连接：根据井筒直径和台阶高度确定台阶连接方式台阶结构：根据井筒地质条件和施工要求确定台阶结构台阶坡度：根据施工安全和方便操作确定台阶坡度台阶宽度：根据施工设备和人员操作空间确定台阶宽度台阶高度：根据井筒直径和施工要求确定台阶高度施工顺序开挖基坑：按照设计要求开挖基坑，清理基底安装模板：安装模板，准备浇筑水沟台阶拆除模板：拆除模板，清理现场检查验收：检查水沟台阶的质量，确保符合设计要求测量放线：确定水沟台阶的位置和高度浇筑混凝土：浇筑混凝土，形成水沟台阶的基础浇筑水沟台阶：按照设计要求浇筑水沟台阶，保证质量回填土方：回填土方，恢复地面施工方法回风斜井井筒构筑水沟台阶：采用混凝土浇筑，确保水沟台阶的稳定性和耐久性。

施工顺序：先浇筑水沟台阶，再浇筑井筒，确保水沟台阶与井筒的连接紧密。

154307综采工作面回风巷掘水仓及水沟施工安全技术措施1. 综采工作面回风巷掘水仓施工安全技术措施1.1 施工前的准备工作1.开展安全技术交底，保证施工人员了解技术要求和注意事项。

2.安装并检查临时电源、电器保护器等电气设施。

3.做好地下水位的监测，防止出现涌水等安全事故。

1.2 施工中的安全措施1.采用防止毒气泄漏的措施，严禁在未开启风扇的情况下进行工作。

2.严格控制出入口的人员和物质的进出，防止堵塞通道或者影响安全出口。

3.在掘进过程中，开挖高度不得超过设计高度，严禁爆破作业。

1.3 施工后的安全处理1.将回风巷掘水仓清理干净，及时关闭或封堵出入口。

2.做好现场及周围地区的安全检查和保护，包括人员撤离、探矿监控等。

2. 水沟施工安全技术措施2.1 施工前的准备工作1.确认施工区域并进行勘测，了解地形地貌和地质情况，做好前期调查工作。

2.进行环境影响评价，了解施工对周围环境的可能影响，制定相应的防护措施。

2.2 施工中的安全措施1.严格按照设计规范要求进行施工，确保施工质量和安全。

2.在施工过程中，采取防止坍塌的措施，确保施工现场人员的安全。

3.保持施工现场的清晰，设置警示标志和标识牌，确保人员安全。

2.3 施工后的安全处理1.合理安排施工区域周围区域的监测和评估，及时掌握可能存在的危害或风险情况。

2.及时清理施工现场，保证周围环境卫生、安全，保守机具设备及工程财产，保证资源的合理利用和节约。

3. 施工常见危险及预防措施3.1 危险1.施工现场容易出现地面塌陷、坍塌等。

2.施工过程中，人员出入不当可能会引发交通事故。

3.施工现场可能会有化学物质泄漏，引发人员中毒等意外事故。

3.2 预防措施1.据实际情况，合理布置并管控施工现场，确保人员平安。

2.引导施工人员规范出入口，有效避免交通事故发生。

3.采取科学的化学品管理措施，确保现场人员的安全。

4. 总结进行地下水斗和水沟施工的时候,必须坚持安全取得第一名，严格遵守国家法律法规，确保人员无风险和设备资源无损失，同时还需采取有效的保护措施，确保施工对周围环境没有不良影响。
