液压螺栓拉伸器工作原理

pt课件2021
5
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
6

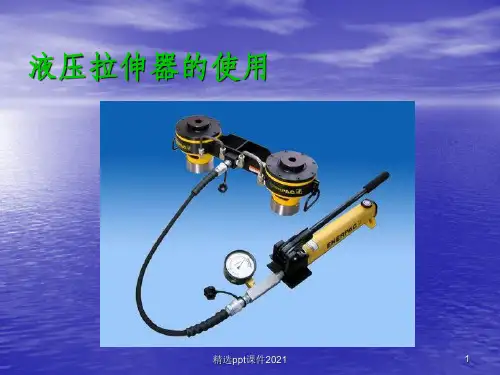

液压拉伸器的使用
精选ppt课件2021
1
一、作用
• 船上广泛使用的一
种螺栓上紧与松脱 的工具。
• 主要有气缸盖螺栓、
贯穿螺栓、主轴承 螺栓、地脚螺栓和 连杆大端螺栓
精选ppt课件2021
2
二、结构与原理
• 利用油压使螺栓伸
长和变细（在弹性 变形范围内，不能 超过规定油压的 10%），然后轻 易将螺母旋到预定 的位置。
• 主要由液压油缸、
活塞、密封圈、支 座、拉升螺母等组 成
精选ppt课件2021
3
三：液压拉伸器的使用
• 松开螺母的步骤及注意
事项
• 上紧螺母的步骤及注意
事项
精选ppt课件2021
4
四：拉伸器的管理
• 使用纯净的液压
油或透平油
• 使用前要检查密
封圈及易损件
• 使用后释放油压，
活塞复位
• 使用后仔细涂抹

液压螺栓拉伸器原理及使用要点一、原理概览液压螺栓拉伸器，也称为液压螺母拉伸器，是一种利用液压系统对螺栓进行拉伸的工具。

其主要原理是通过液压缸产生的推力，对螺栓进行拉伸，达到预定的拉伸力后，保持一段时间，然后释放压力，使螺栓紧固。

二、液压系统液压系统是液压螺栓拉伸器的核心部分，它由液压泵、液压缸、油管和各种控制阀组成。

液压泵为系统提供动力油，液压缸将油的压力转化为拉伸螺栓的力量，油管负责油的输送，控制阀则用来调节油的压力和流量。

三、螺栓选择在选择螺栓时，需要考虑其规格、强度等级以及所需拉伸力的范围。

此外，对于需要反复进行拉伸的螺栓，应选择具有高疲劳强度的材料。

四、拉伸操作在使用液压螺栓拉伸器时，首先需要将螺栓拉伸器安装到螺栓上，确保螺栓与拉伸器配套。

然后，启动液压系统，对螺栓进行拉伸。

在拉伸过程中，需要时刻关注压力表的读数，确保压力不超过螺栓的承受范围。

当达到所需的拉伸长度时，关闭液压系统，保持一段时间，使螺栓紧固。

最后，释放液压系统的压力，拆卸液压螺栓拉伸器。

五、使用环境液压螺栓拉伸器适用于各种环境，但需要注意以下几点：1. 在高湿度环境下，应保持设备干燥，防止锈蚀；2. 在高温环境下，应选择耐高温的油品，并定期检查油的质量和清洁度；3. 在低温环境下，应采取措施防止油品凝固。

六、安全注意事项使用液压螺栓拉伸器时，需要遵守以下安全规定：1. 操作人员应经过专业培训，熟悉设备的操作规程；2. 在操作过程中，应佩戴防护眼镜、手套等个人防护装备；3. 禁止在设备存在明显故障的情况下使用；4. 在操作过程中，禁止随意拆解设备。

液压拉伸器工作原理
液压拉伸器是一种利用液体压力产生拉力的设备。

它的工作原理是通过液体的压力传递来实现物体的拉伸。

液压拉伸器由液压缸、液压泵、液压管路以及控制阀组成。

当液压泵开始工作时，泵会产生高压液体，并将其通过液压管路输送到液压缸中。

液压拉伸器的液压缸是一个密封的容器，内部分为两个部分，一个是活塞腔，另一个是液压腔。

活塞腔与液压腔之间通过活塞连接，同时活塞上还有拉伸器，用于连接拉伸的物体。

当液体压力进入液压腔时，由于活塞的设计结构，液体只能向一个方向流动，这使得压力在液压腔中逐渐增加。

当液压腔内的压力达到一定数值时，活塞开始朝着活塞腔方向移动。

随着活塞的移动，拉伸器上的拉力也随之增加。

当液压泵停止工作并关闭控制阀时，液体的压力会停止传递，活塞停止移动，从而保持物体的拉伸状态。

液压拉伸器的优势在于能够产生大的拉力，并且具有稳定性好的特点。

同时，它还可以通过控制阀来调节液压腔内的压力，从而实现对物体拉力的精确控制。

总之，液压拉伸器通过液体的压力传递来实现物体的拉伸，具有拉力大、稳定性好以及精确控制的特点。

液压螺栓拉伸器工作原理
液压螺栓拉伸器是一种可以用来拉伸螺栓的装置，其工作原理是通过液压的方
式将试验物体的紧松程度改变，以达到钢栓的预期拉伸强度。

它具有快速、精准、可靠的优点，能够实现试件的高精度拉伸和精确控制。

液压螺栓拉伸器的工作原理是这样的：通过电动马达，将液压油发送到控制阀，控制阀依据设定值，控制液压油向液压缸输送，液压油进入液压缸后，利用液压油的压力推动活塞杆向上推动，从而推动拉杆拉伸螺栓，当拉力达到所需的拉力后，活塞杆不再上升，从而达到拉伸螺栓的目的。

液压螺栓拉伸器具有准确、可靠、精确控制螺栓拉伸力、快速拉伸，硬度难以
控制等优点，能够解决气液压螺栓安装和拆卸时需要花费较长时间、拉断螺栓等情况，还能够使螺栓处于安全加载拉力状态，从而保证安全性。
