大众各车型C A N线位置接线方法标准化管理部编码-[99968T-6889628-J68568-1689N]大众各车型C A N线位置接线方法1.?迈腾1.1?CAN线所在位置：所有车型不分高低配，原车CD插头都有CAN线，CD为德赛生产的3AD?035?185CD的车型，为小插头自带CAN线，可用转接线转接。
1.2?OPS：除原车CD为RCD510外，其他配置车型都需从油门踏板上方BCM处接CAN线。
新迈腾B7只要原车带雷达，接完线后都可以显示OPS，老迈腾不支持，需要更换O P S模块。
2.?CC全车系，最低配置RCD510，所以全部都可以直接对插使用，需配备天线二转一。
3.?速腾3.1?CAN线所在位置：原车RCD510的可直接对插；配备方控的，CD为德赛生产的3AD?035?185的车型，为小插头自带CAN线，可用转接线转接，但是不显示OPS；CD为航胜生产的车型，需要从空调控制面板处或油门踏板上方BCM处接C A N线。
3.2?OPS：除原车CD为RCD510外，其他配置车型都需从油门踏板上方BCM处接CAN线。
新速腾只要原车带雷达，接完线后都可以显示OPS，老速腾不支持，需要更换O P S模块。
4.?高尔夫4.1?CAN线所在位置：新款高尔夫6，原车RCD510的可直接对插；CD为德赛生产的3AD?035?185的车型，为小插头自带CAN线，可用转接线转接，但是不显示OPS；老款高尔夫6，原车CD插头无CAN的需要从空调控制面板处或油门踏板上方B C M处接C A N线。
4.2?OPS：除原车CD为RCD510外，其他配置车型都需从油门踏板上方BCM处接C A N线。
5.?宝来5.1?CAN线所在位置：1.新宝来必须从油门踏板上方BCM处接CAN线。
2.全新宝来，原车带方控的使用NAV282机型，其他车型可从油门踏板上方BCM 处接C A N线安装N A V262。
5.2?O P S：全系不支持，除非更换O P S模块。

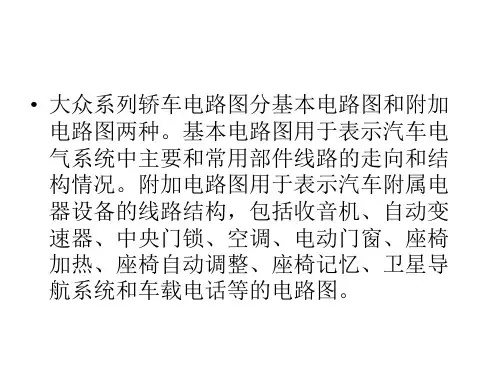

1. 继电器位置分配和保险丝位置分配1.1 仪表板左下方继电器支架上的继电器位置分配1 - 未占用2 - 未占用1.2 保险丝位置分配1.2.1 拧紧力矩=>电气装置，维修分组号12330303030编号功能部件/ 端子电路图名称中4567---SA1 - 1蓄电池上面保险丝架上的保险丝SA2 - 2蓄电池上面保险丝架上的保险丝SA3 - 3蓄电池上面保险丝架上的保险丝30C - 三相交流发电机未占用D - 点火起动开关E1 - 车灯开关E4 - 手动变光开关J17 - 燃油泵继电器J317 - 30 总线端供电继电器仪表板左侧保险丝架上的保险丝：、、、、、、、、、、、、、、、SC12SC13SC14SC15SC16SC17SC29SC30SC31SC32SC33SC34SC35SC36SC37SC39-----SA4 - 4蓄电池上面保险丝架上的保险丝SA5 - 5蓄电池上面保险丝架上的保险丝SA6 - 6蓄电池上面保险丝架上的保险丝SA7 - 7蓄电池上面保险丝架上的保险丝J59 - X 触点卸载继电器J682 - 50 )接线端供电继电器2J104 - ABS 控制单元J293 - 散热器风扇控制单元J299 - )二次空气泵继电器130额定值--175 A-110 A-40 A 40 A 40 A 40 A----1) - 1.6L 仅限装备发动机的汽车2) - 仅限装备自动变速箱的汽车1.3 保险丝位置分配1.3.1 保险丝颜色30 A - 绿色25 A - 白色1 2 3 45 63030 ------SB1 - 1蓄电池上面右侧保险丝架上的保险丝SB2 - 2蓄电池上面右侧保险丝架上的保险丝SB3 - 3蓄电池上面右侧保险丝架上的保险丝SB4 - 4蓄电池上面右侧保险丝架上的保险丝SB5 - 5蓄电池上面右侧保险丝架上的保险丝SB6 - 6蓄电池上面右侧保险丝架上的保险丝--30J220 - Motronic )控制单元1未占用未占用J519 - 车身控制模块H8 - 防盗报警装置信号喇叭--未占用5 A----5 A10 A编号功能部件/ 端子电路图名称中额定值1) - 2.0L仅限装备发动机的汽车1.4 保险丝位置分配1.4.1 保险丝颜色30 A - 绿色25 A - 白色12--SC1 - 1保险丝架上的保险丝SC2 - 2保险丝架上的保险丝--15E45 - GRA 开关F - 刹车灯开关F36 - )离合器踏板开关1F189 - Tiptronic )开关2J... - 发动机控制单元J17 - 燃油泵继电器J104 - ABS 控制单元J285 - 仪表板中控制单元J317 - 30 总线端供电继电器10 A N79 - ( )加热电阻曲轴箱的排气孔T16 - 诊断接口1510 A34--SC3 - 3保险丝架上的保险丝SC4 - 4保险丝架上的保险丝 5 A 10 AJ234 - 安全气囊控制单元F4 - 倒车灯开关 1)J255 - Climatronic 控制单元 J301 - )空调器控制单元41515J519 - 车身控制模块1) - 仅限装备手动变速箱的汽车2) - 仅限装备自动变速箱的汽车3) - 仅限装备自动空调的汽车4) - 编号功能部件/ 端子电路图名称中额定值仅限装备手动空调的汽车3)5 6 7 8 9 10 11-------SC5 - 5保险丝架上的保险丝SC6 - 6保险丝架上的保险丝SC7 - 7保险丝架上的保险丝SC8 - 8保险丝架上的保险丝SC9 - 9保险丝架上的保险丝SC10 - 10保险丝架上的保险丝SC11 - 11保险丝架上的保险丝-------E22 - 间歇式车窗刮水器开关5 A10 AJ412 - 移动电话电子操作装置控制单元J446 - 驻车辅助控制单元1515-----未占用未占用未占用未占用未占用-----编号功能部件/ 端子电路图名称中额定值121314151617------SC12 - 12保险丝架上的保险丝SC13 - 13保险丝架上的保险丝SC14 - 14保险丝架上的保险丝SC15 - 15保险丝架上的保险丝SC16 - 16保险丝架上的保险丝SC17 - 17保险丝架上的保险丝------15 A 5 A10 A 10 A 5 A 15 A J519 - 车身控制模块J519 - 车身控制模块J519 - )车身控制模块130303030303018-SC18 - 18保险丝架上的保险丝-15 AJ285 - 仪表板中控制单元M30 - 左侧远光灯灯泡M32 - 右侧远光灯灯泡1) - 仅限装备自动变速箱的汽车2) - 仅限装备自动空调的汽车3) - 选装装备56a编号功能部件/ 端子电路图名称中额定值J519 - 车身控制模块J412 - 移动电话电子操作装置控制单元T16 - 诊断接口J217 - )自动变速箱控制单元1J255 - Climatronic )控制单元2J285 - 仪表板中控制单元303)19-SC19 - 19保险丝架上的保险丝-5 A E1 - 车灯开关E43 - 后视镜调节开关E52 - 左后车门内车窗升降器开关E54 - 右后车门内车窗升降器开关E107 - 副驾驶员侧车门中的车窗升降器开关E188 - 后行李箱盖遥控开锁开关F189 - Tiptronic 开关 1)J301 - 空调器控制单元 2)J519 - 车身控制模块R - 收音机 U1 - 点烟器X - 牌照灯L76 - 按钮照明58a1) - 仅限装备自动变速箱的汽车3) - 仅限装备无导航系统的汽车2) - 仅限装备手动空调的汽车编号功能部件/ 端子电路图名称中额定值3)20 21 22 23 24 25------SC20 - 20保险丝架上的保险丝SC21 - 21保险丝架上的保险丝SC22 - 22保险丝架上的保险丝SC23 - 23保险丝架上的保险丝SC24 - 24保险丝架上的保险丝SC25 - 25保险丝架上的保险丝--15 A5 A10 A15 A25 A20 AE18 - 后雾灯开关G65 - 高压传感器J32 - 空调器继电器J293 - 散热器风扇控制单元75871) - 2.0L仅限装备发动机的汽车2) - 仅限装备自动变速箱的汽车N30 - 1 )气缸喷油阀1N31 - 2 )气缸喷油阀1N32 - 3 )气缸喷油阀1N33 - 4 )气缸喷油阀1----87 G39 - λ传感器G130 - 尾气催化净化器后的λ传感器J... - 发动机控制单元N152 - 点火变压器8787 V192 - )制动真空泵287编号功能部件/ 端子电路图名称中额定值26-SC26 - 26保险丝架上的保险丝-10 A J299 - )二次空气泵继电器1N80 - 活性碳容器装置电磁阀N156 - )进气歧管转换阀1872) - 仅限装备自动变速箱的汽车1) - 1.6L 仅限装备发动机的汽车272829303132------SC27 - 27保险丝架上的保险丝SC28 - 28保险丝架上的保险丝SC29 - 29保险丝架上的保险丝SC30 - 30保险丝架上的保险丝SC31 - 31保险丝架上的保险丝SC32 - 32保险丝架上的保险丝------10 A 20 A 30 A 20 A 20 A 30 AJ32 - 空调器继电器F125 - )多功能开关2J217 - )自动变速箱控制单元28715J388 - 左后车门控制单元J389 - 右后车门控制单元30303030J386 - 驾驶员侧车门控制单元J387 - 副驾驶员侧车门控制单元J519 - 车身控制模块编号功能部件/ 端子电路图名称中额定值33 34--SC33 - 33保险丝架上的保险丝SC34 - 34保险丝架上的保险丝--30 A20 AJ519 - 车身控制模块J519 - 车身控制模块J519 - 车身控制模块J361 - Simos )控制单元2J774 - 可加热前座椅控制单元J245 - 滑动天窗控制单元303035 36 37 38 39-----SC35 - 35保险丝架上的保险丝SC36 - 36保险丝架上的保险丝SC37 - 37保险丝架上的保险丝SC38 - 38保险丝架上的保险丝SC39 - 39保险丝架上的保险丝-----7.5 A30 A15 A5 A30 A3030305030编号功能部件/ 端子电路图名称中额定值R - )收音机3J503 - 收音机和导航系统的带显示单元的控制单元)1J519 - 车身控制模块2) - 1.6L仅限装备发动机的汽车3) - 仅限装备无导航系统的汽车1) - 仅限装备带导航系统的汽车40 41 42 43 44-----SC40 - 40保险丝架上的保险丝SC41 - 41保险丝架上的保险丝SC42 - 42保险丝架上的保险丝SC43 - 43保险丝架上的保险丝SC44 - 44保险丝架上的保险丝-----30 A5 A15 A5 A5 AJ255 - Climatronic )控制单元1J301 - )空调器控制单元2V2 - )新鲜空气鼓风机175757586s751) - 仅限装备自动空调的汽车2) - 仅限装备手动空调的汽车3) - 仅限装备无导航系统的汽车E43 - 后视镜调节开关J519 - 车身控制模块R - )收音机3J519 - 车身控制模块编号功能部件/ 端子电路图名称中额定值U1 - 点烟器4546 47 48 49-----SC45 - 45保险丝架上的保险丝SC46 - 46保险丝架上的保险丝SC47 - 47保险丝架上的保险丝SC48 - 48保险丝架上的保险丝SC49 - 49保险丝架上的保险丝-----15 A10 A10 A5 A5 AG6 - 燃油泵N30 - 1 )气缸喷油阀1N31 - 2 )气缸喷油阀1N32 - 3 )气缸喷油阀1N33 - 4 )气缸喷油阀187565658L58R1) - 1.6L仅限装备发动机的汽车M29 - 左侧近光灯灯泡M31 - 右侧近光灯灯泡M1 - 左侧停车灯灯泡M4 - 左侧尾灯灯泡M21 - 左侧刹车灯和尾灯灯泡M2 - 右侧尾灯灯泡M3 - 右侧停车灯灯泡M22 - 右侧刹车灯和尾灯灯泡编号功能部件/ 端子电路图名称中额定值1. 接地点1.1 发动机舱内接地点一览1 640 655接地点，蓄电池接地点，在左前纵梁顶部中间接地点，在左前纵梁顶部左侧13接地点，在右前纵梁前部顶面1.2 车身内部接地点一览605接地点，在转向柱上部45接地点，在仪表板中部空调器右侧支架上1.3 行李箱内部接地点一览50接地点，在行李箱内左侧1. 控制单元1.1 控制单元一览1 - J... -从10 - J446 -从11 - J388 -从1.2 控制单元一览A - J220 - Motronic ( 用于配有1.3 SimosA - J361 - Simos ( 用于配有安装位置在排水槽中间1.4 自动变速箱控制单元A - 自动变速箱控制单元插头连接安装位置在排水槽内右侧1.5 安全气囊控制单元A - 安全气囊控制单元插头连接安装位置在中控台下面1.6收音机和导航系统的带显示单元的控制单元A - 收音机和导航系统的带显示单元的控制单元插头连接1.7空调器控制单元A - 空调器控制单元插头连接1.8 ClimatronicA - Climatronic插头连接安装位置在仪表板中部1.9副驾员侧车门控制单元A - 副驾驶员侧车门控制单元插头连接安装位置在右前车门内1.10滑动天窗控制单元A - 滑动天窗控制单元插头连接安装位置在滑动天窗前部中间1.11移动电话电子操作装置控制单元A - 移动电话电子操作装置控制单元插头连接安装位置在副仪表板下方手制动器旁。
New Sagitar安装位置编号 802 / 1版本 01.2018保险丝保险丝 (SA)、(SB)、(SC) 一览1 - 保险丝架 A 上的保险丝(SA)❑电控箱的安装位置 → 章节❑保险丝位置分配→ 章节2 - 保险丝架 B 上的保险丝(SB)❑电控箱的安装位置 → 章节❑保险丝位置分配 → 章节3 - 保险丝架 C 上的保险丝(SC)❑保险丝架 C 的安装位置 → 章节❑保险丝位置分配→ 章节4 - 驾驶员座椅调整装置的热敏保险丝 1 -S44-❑安装在继电器支架上方电控箱上保险丝（SA）的安装位置拧紧力矩=>电气设备；维修组 97；拆卸和安装保险丝架保险丝颜色200 A - 黑色80 A - 黑色电控箱的保险丝位置分配编号电路图中的名称额定值功能 / 部件接线端508A508 电控箱上的螺栓连接（30）-30a 1B保险丝架 A 上的保险丝 1 -SA1- 200A-三相交流发电机 -C- 30a 2C保险丝架 A 上的保险丝 2 -SA2- -未占用30a 3D保险丝架 A 上的保险丝 3 -SA3- 80A-电子机械式助力转向器电机 -V187- 30a 4E保险丝架 A 上的保险丝 4 -SA4- 80A车内接线端 30 的供电保险丝 SC30a保险丝（SB）在电控箱上，在发动机舱内的左侧- 保险丝颜色，针对 ATO 保险丝：（SB1 - SB20）40 A - 橙色30 A - 淡绿色25 A - 纯白色20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅棕色3 A - 紫色1 A - 浅黑色- 保险丝颜色，针对 J-Case 保险丝：（SB21 - SB32）60 A - 黄色50 A - 红色40 A - 绿色30 A - 粉红电控箱的保险丝位置分配(SB) （GP0)编号电路图中的名称额定值功能 / 部件接线端F1-保险丝架 B 上的保险丝 1 -SB1- --未占用-F2-保险丝架 B 上的保险丝 2 -SB2- 10A15A20A-发动机控制单元 -J623/J220- 87aF3-保险丝架 B 上的保险丝 3 -SB3- 5A10A -散热器风扇控制单元 -J293-发动机部件供电继电器 -J757- 2）冷却液继续循环继电器 -J151- 2）冷却液辅助泵继电器 -J496- 3）87aF4-保险丝架 B 上的保险丝 4 -SB4- 15A-氧传感器加热装置 -Z19-尾气催化净化器后的λ 传感器 1 加热装置-Z29-87aF5-保险丝架 B 上的保险丝 5 -SB5- --未占用-F6-保险丝架 B 上的保险丝 6 -SB6- --未占用-F7-保险丝架 B 上的保险丝 7 -SB7- 20A-带有功率输出级的点火线圈 1 -N70-带有功率输出级的点火线圈 2 -N127-带有功率输出级的点火线圈 3 -N291-带有功率输出级的点火线圈 4 -N292-87aF8-保险丝架 B 上的保险丝 8 -SB8- 10A-增压压力限制电磁阀 -N75-活性炭罐电磁阀 1 -N80-凸轮轴调节阀 1 -N205-涡轮增压器循环空气阀 -N249-喷油阀 -N...-进气管风门阀门 -N316-机油压力调节阀 -N428-87aF9-保险丝架 B 上的保险丝 9 -SB9-5A15A-发动机部件供电继电器 -J757-燃油压力调节阀 -N276-87aF10-保险丝架 B 上的保险丝 10 -SB10- 5A-制动信号灯开关 -F-离合器位置传感器 -G476-冷却液辅助泵继电器 -J496-87aF11-保险丝架 B 上的保险丝 11-SB11---未占用-F12-保险丝架 B 上的保险丝 12-SB12-3A-冷却液循环泵 -V50- 5）87aF13-保险丝架 B 上的保险丝 13 -SB13-5A10A-发动机部件供电继电器 -J757-冷却液辅助泵继电器 -J496- 5）冷却液继续循环继电器 -J151- 5）30aF14-保险丝架 B 上的保险丝 14 -SB14-5A10A-发动机控制单元 -J623/J220-主继电器 -J271-30aF15-保险丝架 B 上的保险丝 15 -SB15- 30A-稳压器 -J532-4）30aF16-保险丝架 B 上的保险丝 16-SB16-30A-ABS 防抱死系统控制单元 -J104- 30aF17-保险丝架 B 上的保险丝 17-SB17-30A-双离合器变速箱机械电子单元 -J743- 1）30aF18-保险丝架 B 上的保险丝 18 -SB18- 15A20A-双离合器变速箱机械电子单元 -J743- 1）30aF19-保险丝架 B 上的保险丝 19 -SB19- 1A5A-车载电网控制单元 -J519-蓄电池监控控制单元 -J367- 4）30aF20-保险丝架 B 上的保险丝 20 -SB20- 30A车载电网控制单元 -J519- （AW0）刮水器电机的转换继电器 1 -J368- （AW1）刮水器电机的转换继电器 2 -J369- （AW1）30aF21-保险丝架 B 上的保险丝 21-SB21---未占用-F22-保险丝架 B 上的保险丝 22-SB22---未占用-F23-保险丝架 B 上的保险丝 23-SB23-40A-ABS 防抱死系统控制单元 -J104- 30aF24-保险丝架 B 上的保险丝 24-SB24---未占用-F25-保险丝架 B 上的保险丝 25 -SB25- 50A40A-接线端 15 的电源继电器 -J329-端子 15 供电继电器 2 -J681-起动机继电器 1 -J906- 4）起动机继电器 2 -J907- 4）30aF26-保险丝架 B 上的保险丝 26-SB26---未占用-F27-保险丝架 B 上的保险丝 27 -SB27- 50A/60A-冷却器风扇 -V7- 30aF28-保险丝架 B 上的保险丝 28-SB28-40A-车载电网控制单元 -J519- （AW1）30aF29-保险丝架 B 上的保险丝 29-SB29-40A-车载电网控制单元 -J519- （AW1）30aF30-保险丝架 B 上的保险丝 30-SB30-40A/50A-端子 75 供电继电器 1 -J680- 30aF31-保险丝架 B 上的保险丝 31-SB31---未占用-F32-保险丝架 B 上的保险丝 32-SB32---未占用-1)仅限配备双离合器变速箱（DSG）的车辆2)仅用于装备 1.8/2.0 升发动机的汽车3)仅用于装备 1.4 升发动机的汽车4)仅用于带起动/停止（Start/Stop）系统的汽车5)截至 2012 年 8 月保险丝（SB）在电控箱上，在发动机舱内的左侧（GP1）- 保险丝颜色，针对 ATO 保险丝：（SB1 - SB20）40 A - 橙色30 A - 淡绿色25 A - 纯白色20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅棕色3 A - 紫色1 A - 浅黑色- 保险丝颜色，针对 J-Case 保险丝：（SB21 - SB32）60 A - 黄色50 A - 红色40 A - 绿色30 A - 粉红电控箱的保险丝位置分配(SB)编号电路图中的名称额定值功能 / 部件接线端F1-保险丝架 B 上的保险丝 1 -SB1- 10A-冷却液继续补给泵 -V51- 87 F2-保险丝架 B 上的保险丝 2 -SB2- 20A-发动机控制单元 -J623- 87aF3-保险丝架 B 上的保险丝 3 -SB3- 5A10A -散热器风扇控制单元 -J293-冷却液继续循环继电器 -J151- 12）发动机部件供电继电器 -J757- 12）87aF4-保险丝架 B 上的保险丝 4 -SB4- 15A-氧传感器加热装置 -Z19-尾气催化净化器后的λ 传感器 1 加热装置 -Z29-87a F5-保险丝架 B 上的保险丝 5 -SB5- --未占用-F6-保险丝架 B 上的保险丝 6 -SB6- 10A -活性碳罐电磁阀 1 -N80- 9）凸轮轴调节阀 1 -N205- 9）87aF7-保险丝架 B 上的保险丝 7 -SB7- 20A-带有功率输出级的点火线圈 1 -N70-带有功率输出级的点火线圈 2 -N127-带有功率输出级的点火线圈 3 -N291-带有功率输出级的点火线圈 4 -N292-87aF8-保险丝架 B 上的保险丝 8 -SB8- 10A-气缸 1 喷油阀 -N30- 9）气缸 2 喷油阀 -N31- 9）气缸 3 喷油阀 -N32- 9）气缸 4 喷油阀 -N33- 9）增压压力限制电磁阀 -N75- 7）12）活性炭罐电磁阀 1 -N80- 7）12）凸轮轴调节阀 1 -N205- 7）12）涡轮增压器循环空气阀 -N249- 12）排气门凸轮轴调节阀 1 -N318- 7）机油压力调节阀 -N428- 7）12）87aF9-保险丝架 B 上的保险丝 9 -SB9- 10A -循环泵 -V55- 7）燃油供应继电器 -J643- 9）87aF10-保险丝架 B 上的保险丝 10 -SB10- 5A -制动信号灯开关 -F-离合器位置传感器 -G476-87aF11-保险丝架 B 上的保险丝 11 -SB11- --未占用-F12-保险丝架 B 上的保险丝 12 -SB12- 30A-燃油压力调节阀 -N276- 12）87F13-保险丝架 B 上的保险丝 13 -SB13- 30A-收音机 -R-稳压器 -A19-收音机及导航系统带显示单元的控制单元-J503-30aF14-保险丝架 B 上的保险丝 14 -SB14- 10A-发动机控制单元 -J623-主继电器 -J271-刮水器马达转换继电器 1 -J368- 10）刮水器马达转换继电器 2 -J369- 10）30aF15-保险丝架 B 上的保险丝 15 -SB15- 30A-ABS 控制单元 -J104- 30a F16-保险丝架 B 上的保险丝 16 -SB16- 30A-车载电网控制单元 -J519- 30a F17-保险丝架 B 上的保险丝 17 -SB17- -30a15A 30A 双离合器变速箱机械电子单元 -J743- 6）12）自动变速箱控制单元 -J217- 11）F18-保险丝架 B 上的保险丝 18 -SB18- 30A-双离合器变速箱机械电子单元 -J743- 6）30aF19-保险丝架 B 上的保险丝 19 -SB19- 5A-车载电网控制单元 -J519-蓄电池监控控制单元 -J367- 8）30aF20-保险丝架 B 上的保险丝 20 -SB20- 30A车载电网控制单元 -J519- （AW0）刮水器电机的转换继电器 2 -J369- （AW1）30aF21-保险丝架 B 上的保险丝 21 -SB21- --未占用-F22-保险丝架 B 上的保险丝 22 -SB22- --未占用-F23-保险丝架 B 上的保险丝 23 -SB23- 40A50A-端子 75x 供电继电器 -J694- 30a F24-保险丝架 B 上的保险丝 24 -SB24- --未占用-F25-保险丝架 B 上的保险丝 25 -SB25- 40A-起动机继电器 1 -J906-起动机继电器 2 -J907-继电器，用于端子 15 -J940-30aF26-保险丝架 B 上的保险丝 26 -SB26- --未占用-F27-保险丝架 B 上的保险丝 27 -SB27- 50A-冷却器风扇 -V7- 30a F28-保险丝架 B 上的保险丝 28 -SB28- 30A-车载电网控制单元 -J519- （AW1）30a F29-保险丝架 B 上的保险丝 29 -SB29- 30A-车载电网控制单元 -J519- （AW1）30a F30-保险丝架 B 上的保险丝 30 -SB30- 40A-ABS 控制单元 -J104- 30a F31-保险丝架 B 上的保险丝 31 -SB31- --未占用-F32-保险丝架 B 上的保险丝 32 -SB32- --未占用-6)仅限配备双离合器变速箱（DSG）的车辆7)仅用于装备 1.4 升发动机的汽车8)仅用于带起动/停止（Start/Stop）系统的汽车9)仅用于装备 1.6 升发动机的汽车10)仅用于高端（AW1）的汽车11)仅用于装备自动变速箱 09G 的汽车12)仅用于装备 2.0 升的发动机的汽车保险丝(SC)一览保险丝颜色- 保险丝颜色，针对 ATO 保险丝：（SC25 - SC60）40橙色30 A - 淡绿色25 A - 纯白色20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅棕色- 保险丝颜色，针对迷你保险丝：（SC1 - SC24）20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅棕色3 A - 紫色2A -灰色1 A - 浅黑色保险丝位置分配(SC)编号电路图中的名称额定值功能 / 部件接线端F1-保险丝架 C 上的保险丝 1 -SC1- --未占用-F2-保险丝架 C 上的保险丝 2 -SC2- 10A-电子转向柱锁止装置控制单元 -J764- -F3-保险丝架 C 上的保险丝 3 -SC3-5A10A-组合仪表中的控制单元 -J285-30F4-保险丝架 C 上的保险丝 4 -SC4- 2A-移动电话操作电子装置控制单元 -J412- 30 F5-保险丝架 C 上的保险丝 5 -SC5- 7.5A-仪表板中的控制单元 -J285- 55aF6-保险丝架 C 上的保险丝 6 -SC6- 10A -车载电网控制单元 -J519- （仅限 AW0）倒车摄像头 -R189-30aF7-保险丝架 C 上的保险丝 7 -SC7- 5A -前雾灯继电器 -J5- ，（仅限 AW0）开关和仪表照明调节器 -E20- ，（仅限AW0）牌照灯 -X-58F8-保险丝架 C 上的保险丝 8 -SC8- 7.5A -车载电网控制单元 -J519-车窗玻璃清洗泵 -V5- （AW0）53cF9-保险丝架 C 上的保险丝 9 -SC9- 5A-安全气囊控制单元 -J234- 15a F10-保险丝架 C 上的保险丝 10 -SC10- 10A-右侧转向柱开关 -EX20- ，（仅限 AW0）15a F11-保险丝架 C 上的保险丝 11 -SC11- 10A-左前大灯 -MX1- 14）15a F12-保险丝架 C 上的保险丝 12 -SC12- 10A-右前大灯 -MX2- 14）15aF13-保险丝架 C 上的保险丝 13 -SC13- 5A -自动防眩车内后视镜 -Y7-轮胎监控显示按钮 -E492-弯道灯和大灯照明距离调节控制单元 -J745-14）驻车辅助控制单元 -J446-后视镜调节开关 -E43-高压传感器 -G65-车外后视镜加热按钮 -E231-ASR 和 ESP 按钮 -E256-后视镜内折开关 -E263-起动/停止模式按钮 -E693-起动/停止运行模式指示灯 -K259-倒车灯开关 -F4-收音机 -R- 15）15aF14-保险丝架 C 上的保险丝 14 -SC14- 10A-左侧转向柱开关 -EX19-ABS 防抱死系统控制单元 -J104-车灯开关 -E1-安全气囊卷簧和带滑环的复位环 -F138-燃油泵控制单元 -J538- 13）仪表板中的控制单元 -J285-转向辅助控制单元 -J500-机油油位和机油温度传感器 -G266- 13）15a稳压器 -J532- 16）数据总线诊断接口 -J533- ，（仅限 AW1）F15-保险丝架 C 上的保险丝 15 -SC15- 10A -16芯插头连接 -T16-开关和仪表照明调节器 -E20-机械振动控制单元 -J869- 18）左前大灯 -MX1-右前大灯 -MX2-左侧照明距离调整伺服电机 -V48-右侧照明距离调整伺服电机 -V49-15aF16-保险丝架 C 上的保险丝 16 -SC16- 10A -燃油泵控制单元 -J538- 17）发动机控制单元 -J623/J220-空气质量计 -G70-燃油泵继电器 -J17-15aF17-保险丝架 C 上的保险丝 17 -SC17- 10A-机械振动控制单元 -J869- -F18-保险丝架 C 上的保险丝 18 -SC18- 15A-左前大灯 -MX1- 56b F19-保险丝架 C 上的保险丝 19 -SC19- 15A-右前大灯 -MX2- 56bF20-保险丝架 C 上的保险丝 20 -SC20- 10A -Tiptronic手/自一体开关 -F189-自动变速箱控制单元 -J217-选档杆传感器控制单元 -J587-全自动空调控制单元 -J255-空调器控制单元 -J301-30aF21-保险丝架 C 上的保险丝 21 -SC21- 20A-双音喇叭继电器 -J4- 30aF22-保险丝架 C 上的保险丝 22 -SC22- 7.5A10A-点火起动开关 -D-转换器盒 -J935-30aF23-保险丝架 C 上的保险丝 23 -SC23- 10A -车载电网控制单元 -J519- （仅限 AW0）16 芯插头连接 -T16-车灯开关 -E1- ，（仅限 AW1）雨量和光照识别传感器 -G397-30aF24-保险丝架 C 上的保险丝 24 -SC24- 10A -车载电网控制单元 -J519- （仅限 AW0）进入及起动许可控制单元 -J518-30aF25-保险丝架 C 上的保险丝 25 -SC25- 15A -自动变速箱控制单元 -J217-选档杆传感器控制单元 -J587-多功能开关 -F125-Tiptronic 开关 -F189-双离合器变速箱机械电子单元 -J743-15aF26-保险丝架 C 上的保险丝 26 -SC26- --未占用-F27-保险丝架 C 上的保险丝 27 -SC27- 1A-警报装置信号喇叭 -H18- 15a F28-保险丝架 C 上的保险丝 28 -SC28- --未占用-F29-保险丝架 C 上的保险丝 29 -SC29- --未占用-F30-保险丝架 C 上的保险丝 30 -SC30- 20A -点烟器 -U1-12 V 插座 -U5-12V 插座 2 -U18-绝缘二极管 -J29-75aF31-保险丝架 C 上的保险丝 31 -SC31- 30A-车灯开关 -E1- （仅限 AW0）75a F32-保险丝架 C 上的保险丝 32 -SC32- 20A-车灯开关 -E1- （仅限 AW0）75aF33-保险丝架 C 上的保险丝 33 -SC33- 40A -空调器控制单元 -J301-新鲜空气鼓风机开关 -E9-75aF34-保险丝架 C 上的保险丝 34 -SC34- 15A -左侧远光灯灯泡 -M30- （仅限 AW0）右远光灯灯泡 -M32- （仅限 AW0）组合仪表中的控制单元 -J285- （仅限AW0）56aF35-保险丝架 C 上的保险丝 35 -SC35- 10A-转向柱电子装置控制单元 -J527-数据总线诊断接口 -J533-30aF36-保险丝架 C 上的保险丝 36 -SC36- 25A30A-车载电网控制单元 -J519-30aF37-保险丝架 C 上的保险丝 37 -SC37- 15A-左前大灯 -MX1- （AW0）TFL F38-保险丝架 C 上的保险丝 38 -SC38- 15A-右前大灯 -MX2- （AW0）TFL F39-保险丝架 C 上的保险丝 39 -SC39- 20A-近光灯继电器 -J331- 56b F40-保险丝架 C 上的保险丝 40 -SC40- --未占用-F41-保险丝架 C 上的保险丝 41 -SC41- --未占用-F42-保险丝架 C 上的保险丝 42 -SC42- --未占用-F43-保险丝架 C 上的保险丝 43 -SC43- 30A-副驾驶员侧车门控制单元 -J387- 30aF44-保险丝架 C 上的保险丝 44 -SC44- 25A30A-可加热后窗玻璃继电器 -J9- ，（仅限 AW1）车载电网控制单元 -J519- （仅限 AW0）30aF45-保险丝架 C 上的保险丝 45 -SC45- 30A -驾驶员侧车门控制单元 -J386-副驾驶员侧车门控制单元 -J387-左后车门控制单元 -J388- 19）右后车门控制单元 -J389- 19）30aF46-保险丝架 C 上的保险丝 46 -SC46- 30A40A-副驾驶员侧车门控制单元 -J387- 19）左后车门控制单元 -J388-右后车门控制单元 -J389-30aF47-保险丝架 C 上的保险丝 47 -SC47- 15A -燃油泵控制单元 -J538-燃油泵继电器 -J17-燃油供油继电器 -J643-30aF48-保险丝架 C 上的保险丝 48 -SC48- 20A-车载电网控制单元 -J519- 30a F49-保险丝架 C 上的保险丝 49 -SC49- 40A-新鲜空气鼓风机控制单元 -J126- 30 F50-保险丝架 C 上的保险丝 50 -SC50- 30A-可加热前座椅控制单元 -J774- 30a F51-保险丝架 C 上的保险丝 51 -SC51- 20A-滑动天窗控制单元 -J245- 30a F52-保险丝架 C 上的保险丝 52 -SC52- 20A-大灯清洗装置继电器 -J39- 20）30a F53-保险丝架 C 上的保险丝 53 -SC53- 15A-驾驶员腰部支撑调节开关 -E176- 30a F54-保险丝架 C 上的保险丝 54 -SC54- 15A-前雾灯继电器 -J5- 55F55-保险丝架 C 上的保险丝 55 -SC55- 20A -车灯开关 -E1-左侧转向柱开关 -EX19-30F56-保险丝架 C 上的保险丝 56 -SC56- --未占用-F57-保险丝架 C 上的保险丝 57 -SC57- 15A20A-收音机 -R-带收音机和导航系统显示单元的控制单元-J503-30aF58-保险丝架 C 上的保险丝 58 -SC58- --未占用-F59-保险丝架 C 上的保险丝 59 -SC59- --未占用-F60-保险丝架 C 上的保险丝 60 -SC60- --未占用-13)视装备而定14)仅用于带氙气大灯的汽车15)仅用于 MIB-G 收音机16)仅用于带起动/停止（start/stop）系统的汽车17)仅用于装备 1.4 升发动机的汽车18)仅用于装备 2.0 升发动机的汽车19)自 2012 年 8 月起20)仅用于带大灯清洗的汽车保险丝位置分配(SC)（GP1）编号电路图中的名称额定值功能 / 部件接线端F1-保险丝架 C 上的保险丝 1 -SC1- 10A-电子转向柱锁止装置控制单元 -J764- 30 F2-保险丝架 C 上的保险丝 2 -SC2- --未占用-F3-保险丝架 C 上的保险丝 3 -SC3- 10A-组合仪表中的控制单元 -J285- 30 F4-保险丝架 C 上的保险丝 4 -SC4- 2A-移动电话操作电子装置控制单元 -J412- 30 F5-保险丝架 C 上的保险丝 5 -SC5- --未占用-F6-保险丝架 C 上的保险丝 6 -SC6- 10A-倒车摄像头 -R189- 30a F7-保险丝架 C 上的保险丝 7 -SC7- --未占用-F8-保险丝架 C 上的保险丝 8 -SC8- 10A -车载电网控制单元 -J519-车窗玻璃清洗泵 -V5- （AW0）53cF9-保险丝架 C 上的保险丝 9 -SC9- 5A-安全气囊控制单元 -J234- 15aF10-保险丝架 C 上的保险丝 10 -SC10- 15A-右侧转向柱开关 -EX20- ，（仅限 AW0）15aF11-保险丝架 C 上的保险丝 11 -SC11- 10A-左前大灯 -MX1-15F12-保险丝架 C 上的保险丝 12 -SC12- 10A-右前大灯 -MX2-15F13-保险丝架 C 上的保险丝 13 -SC13- 5A-自动防眩车内后视镜 -Y7-ASR 和 ESP 按钮 -E256-轮胎监控显示按钮 -E492-驻车辅助控制单元 -J446-弯道灯和大灯照明距离调节控制单元 -J745-后视镜调节开关 -E43-高压传感器 -G65-车外后视镜加热按钮 -E231-后视镜内折开关 -E263-起动/停止模式按钮 -E693-起动/停止运行模式指示灯 -K259-倒车灯开关 -F4-收音机 -R- 22）15aF14-保险丝架 C 上的保险丝 14 -SC14- 10A-左侧转向柱开关 -EX19-机油油位和机油温度传感器 -G266-ABS 防抱死系统控制单元 -J104-安全气囊卷簧和带滑环的复位环 -F138-燃油泵控制单元 -J538- 21）仪表板中的控制单元 -J285-转向辅助控制单元 -J500-稳压器 -A19- 23）数据总线诊断接口 -J533- ，（仅限 AW1）15aF15-保险丝架 C 上的保险丝 15 -SC15- 10A/15A-车灯开关 -E1-16芯插头连接 -T16-开关和仪表照明调节器 -E20-左前大灯 -MX1-右前大灯 -MX2-15a左侧照明距离调整伺服电机右侧照明距离调整伺服电机 -V49-F16-保险丝架 C 上的保险丝 16 -SC16- 10A-空气质量计 -G70- 27）燃油泵控制单元 -J538- 24）发动机控制单元 -J623-起动机继电器 1 -J906-起动机继电器 2 -J907-15aF17-保险丝架 C 上的保险丝 17 -SC17- 10A-机械振动控制单元 -J869-15F18-保险丝架 C 上的保险丝 18 -SC18- 10A-左侧转向柱开关 -EX19-56bF19-保险丝架 C 上的保险丝 19 -SC19- --未占用-F20-保险丝架 C 上的保险丝 20 -SC20- 10A-雨水与光线识别传感器 -G397-全自动空调控制单元 -J255-空调器控制单元 -J301-诊断接口 -U31-30aF21-保险丝架 C 上的保险丝 21 -SC21- 15A-驾驶员腰部支撑调节开关 -E176-30aF22-保险丝架 C 上的保险丝 22 -SC22- 10A-警报喇叭 -H12- (AW1)30aF23-保险丝架 C 上的保险丝 23 -SC23- 10A-车灯开关 -E1-Tiptronic 开关 -F189- (AW0)车载电网控制单元 -J519- （仅限 AW0）换档杆传感器控制单元 -J587-点火钥匙拔出锁止电磁铁 -N376-诊断接口 -U31-30aF24-保险丝架 C 上的保险丝 24 -SC24- 10A-进入及起动许可控制单元 -J518-30aF25-保险丝架 C 上的保险丝 25 -SC25- 10A-自动变速箱控制单元 -J217-选档杆传感器控制单元 -J587-多功能开关 -F125-Tiptronic 开关 -F189-双离合器变速箱机械电子单元 -J743-15aF26-保险丝架 C 上的保险丝 26 -SC26- --未占用-F27-保险丝架 C 上的保险丝 27 -SC27- 1A-安全气囊卷簧和带滑环的复位环 -F138-(AW0)15aF28-保险丝架 C 上的保险丝 28 -SC28- --未占用-F29-保险丝架 C 上的保险丝 29 -SC29- 5A-车载电网控制单元 -J519- (AW0)-F30-保险丝架 C 上的保险丝 30 -SC30- 20A-车载电网控制单元 -J519- （AW1）点烟器 -U1-12 V 插座 -U5-12V 插座 2 -U18-绝缘二极管 -J29-75aF31-保险丝架 C 上的保险丝 31 -SC31- 30A-前雾灯继电器 -J5- 25）26）75aF32-保险丝架 C 上的保险丝 32 -SC32- --未占用-F33-40A-空调器控制单元 -J301- 75aF34-保险丝架 C 上的保险丝 34 -SC34- --未占用-F35-保险丝架 C 上的保险丝 35 -SC35- 10A-车载电网控制单元 -J519- （AW1）转向柱电子装置控制单元 -J527- （AW1）数据总线诊断接口 -J533- （AW1）30aF36-保险丝架 C 上的保险丝 36 -SC36- 20A-双音喇叭继电器 -J4-车载电网控制单元 -J519- （AW0）30aF37-保险丝架 C 上的保险丝 37 -SC37- --未占用-F38-保险丝架 C 上的保险丝 38 -SC38- --未占用-F39-保险丝架 C 上的保险丝 39 -SC39- --未占用-F40-保险丝架 C 上的保险丝 40 -SC40- --未占用-F41-保险丝架 C 上的保险丝 41 -SC41- --未占用-F42-保险丝架 C 上的保险丝 42 -SC42- --未占用-F43-保险丝架 C 上的保险丝 43 -SC43- 10A-点火起动开关 -D- （AW0）双音喇叭继电器 -J4- （AW1）可加热后窗玻璃继电器 -J9- （AW1）大灯清洗装置继电器 -J39-转换器盒 -J935- （AW0）30aF44-保险丝架 C 上的保险丝 44 -SC44- 30A-可加热后窗玻璃继电器 -J9- ，（仅限 AW1）车载电网控制单元 -J519- （仅限 AW0）30aF45-保险丝架 C 上的保险丝 45 -SC45- 30A-驾驶员侧车门控制单元 -J386-左后车门控制单元 -J388-30aF46-保险丝架 C 上的保险丝 46 -SC46- 30A-副驾驶员侧车门控制单元 -J387-右后车门控制单元 -J389-30aF47-保险丝架 C 上的保险丝 47 -SC47- 15A-燃油泵控制单元 -J538-燃油泵继电器 -J17-燃油供油继电器 -J643-30aF48-保险丝架 C 上的保险丝 48 -SC48- 20A-车载电网控制单元 -J519-30aF49-保险丝架 C 上的保险丝 49 -SC49- 40A-新鲜空气鼓风机控制单元 -J126- （AW1）30F50-保险丝架 C 上的保险丝 50 -SC50- 30A-可加热前座椅控制单元 -J774-30aF51-保险丝架 C 上的保险丝 51 -SC51- 20A-滑动天窗控制单元 -J245-30aF52-保险丝架 C 上的保险丝 52 -SC52- 20A-大灯清洗装置继电器 -J39-30aF53-保险丝架 C 上的保险丝 53 -SC53- 30A-车载电网控制单元 -J519-30aF54-保险丝架 C 上的保险丝 54 -SC54- 30A-左侧前雾灯灯泡 -L22- 25）右侧前雾灯灯泡 -L23- 25）稳压器75aF55---未占用-F56-保险丝架 C 上的保险丝 56 -SC56- 10A-车载电网控制单元 -J519- (AW0)30F57-保险丝架 C 上的保险丝 57 -SC57- 20A-带收音机和导航系统显示单元的控制单元-J503-30aF58-保险丝架 C 上的保险丝 58 -SC58- 20A-车载电网控制单元 -J519- (AW0)30F59-保险丝架 C 上的保险丝 59 -SC59- 20A-车载电网控制单元 -J519- (AW0)30F60-保险丝架 C 上的保险丝 60 -SC60- 20A-左侧转向柱开关 -EX19-3021)视装备而定22)仅用于 MIB-G 收音机23)仅用于带起动/停止（start/stop）系统的汽车24)仅用于装备 1.4 升发动机的汽车25)至 2015 年 8 月止26)仅用于带低端氙灯的汽车27)仅用于装备 2.0 升发动机的汽车。
