基于能量分析的空调外机风道系统性能匹配

家用空调器制冷系统的性能匹配家用空调器制冷系统的性能匹配家用空调器制冷系统的性能匹配制冷量是空调器最基本的性能指标，是空调器具有使用价值的基本依据，因此在系统性能匹配中具有特别重要意义。

制冷量可用焓值法量热计（简称焓差台）或平衡环境型房间量热计（简称热平衡）进行测试。

测试时要注意试验机的安装是否正确（如高度、前后左右的自由空间、导风板位置等），压力表连接是否可靠（如接头是否漏气、软管是否破裂）等。

在额定制冷量测试中的一些主要性能参数的参考值如下：蒸发温度：6~9℃，一般整体式、柜式和吸顶式等偏低，挂壁式偏高冷凝温度：分体式不大于49℃，整体式不大于54℃过冷度：不小于6℃过热度：1~7℃排气温度：75~90℃，变频机在高低频时会超出该范围吸汽温度：6~15℃排气压力：1.6~2.1Mpa，整体式偏高，高能效比机偏低吸汽压力：0.45~0.6Mpa，高能效比机偏高。

现以具体实例，来说明匹配的一般过程。

机型： KF－25GW/H压缩机： RH165VHAC灌注量： R22780ga) 选用毛细管φ1.37×500mm ,1根,测试数据为：制冷量：2512 W输入功率：947.8 W能效比：2.65 W/W出风温度：室内13.1℃，室外40.9℃排气温度：75.6℃吸汽温度：5.9℃从上面的数据可以看出，排气温度（75.6℃）和吸汽温度（5.93℃）均偏低，因此考虑加长毛细管而增大节流，具体加长多少视测试数据而定，在这里由于排、吸汽温度均在正常范围的下限，所以加长100mm。

另外，为了提高效率，在没有很高把握的情况下，更换毛细管应尽可能使参数稍微偏向另一端。

b) 选用毛细管φ1.37×600mm ,1根,测试数据为：制冷量：2565 W输入功率：950.8 W能效比：2.65 W/W出风温度：室内13.1℃，室外41.0℃排气温度：88.9℃吸汽温度：10.1℃由上面的数据分析，排气温度（88.9℃）和吸汽温度（10.1℃）均偏高，说明毛细管过长，因此为得到最佳状态，需适当减短毛细管以减小节流，可取500mmh和600mm的中间值，即550mm长。

制冷系统能效分析及性能优化研究随着社会和经济的发展，人们对能源的需求越来越大，并且制冷系统作为能源消耗的重要部分，在现代社会中得到了广泛应用。

然而，在制冷系统的运行过程中，能源消耗和环境影响已成为一大问题，所以我们需要对制冷系统的能效进行分析和优化，以减少能源消耗和环境排放。

一、能效分析能效分析是制冷系统进行优化所必需的重要步骤。

制冷系统的能效指标包括制冷量、制冷效率和能效比等。

制冷量是指制冷系统在单位时间内制冷的能力，是制冷系统运行能力的衡量标准。

制冷效率是指制冷系统在运行过程中，从外界吸收的能量与单位时间内制冷量的比值，是制冷系统运行能力的另一重要指标。

能效比是制冷系统功率输入与制冷量的比值，是评价制冷系统能效的最直接和最重要的指标，同时也是影响制冷系统总能耗的重要因素。

因此，制冷系统的能效分析，需要对这三个指标进行综合分析和评价。

二、性能优化制冷系统的性能优化是提高其能效的必要手段。

性能优化通常包括制冷剂选择、制冷功率调节和制冷系统设计等方面。

如何选择合适的制冷剂是制冷系统性能优化的首要任务。

制冷剂要求具有较高的制冷性能和物理性质稳定性，同时要尽可能地减小对环境的影响。

另外，制冷功率调节是制冷系统性能优化的重要手段之一。

可以通过调节压缩机的功率输入，改变制冷系统的运行状态和能耗，以实现性能优化。

为了优化制冷系统性能，还要注意调整制冷系统的设计和运行参数。

例如，通过改变制冷循环的工作压力和膨胀阀的开度，来平衡制冷系统各部分的工作状态，从而提高制冷系统的整体能效。

三、实践应用现代制冷系统的运行需要大量的能源和原料，但是通过能效分析和性能优化手段，可以有效地降低制冷系统的总能耗和碳排放量。

例如，在某些制冷系统中，可以通过优化压缩机的运行状态和改善制冷循环的传热性能，以实现制冷系统的能耗降低。

同时，还可以通过选用优质制冷剂和配备先进的制冷设备，来提高制冷系统的性能和运行效率。

在实际应用中，人们还需要注意制冷系统的维护和保养，及时检查制冷设备的运行状态和制冷剂的使用情况，以确保制冷系统的运行安全和稳定性。

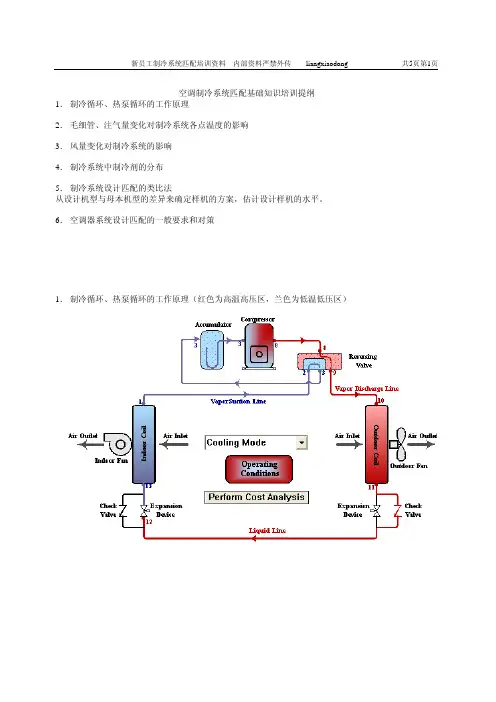

空调制冷系统匹配基础知识培训提纲1．制冷循环、热泵循环的工作原理2．毛细管、注气量变化对制冷系统各点温度的影响3．风量变化对制冷系统的影响4．制冷系统中制冷剂的分布5．制冷系统设计匹配的类比法从设计机型与母本机型的差异来确定样机的方案，估计设计样机的水平。

6．空调器系统设计匹配的一般要求和对策1．制冷循环、热泵循环的工作原理（红色为高温高压区，兰色为低温低压区）2．毛细管、注气量变化对制冷系统各点温度的影响加长毛细管，吸气、排气上升、冷凝器中部上升、蒸发器出口上升；冷凝器出口下降、蒸发器进口下降。

减短毛细管，吸气、排气下降、冷凝器中部下降、蒸发器出口下降；冷凝器出口上升、蒸发器进口上升。

增加注气量，吸气、排气下降，冷凝器出口下降，蒸发器出口下降；冷凝器中部上升，蒸发器进口上升。

减少注气量，吸气、排气上升，冷凝器出口上升，蒸发器出口上升；冷凝器中部下降，蒸发器进口下降。

3．风量变化对制冷系统的影响蒸发器侧风量增加，冷量增大，功率升高，蒸发器出口，吸气、排气温度上升冷凝器侧风量增加，冷量增大，功率降低，冷凝器出口，吸气、排气温度降低4．制冷系统中制冷剂的分布典型的系统，室内换热器约为室外的一半。

制冷状态制冷剂约70%在室外换热器，室内换热器约10%，压缩机、管道15%；制热状态室内约50%，室外换热器约35%，压缩机、管道约15%5．制冷系统设计匹配的类比法从设计机型与母本机型的差异来确定样机的方案，估计设计样机的水平。

与母本机换热器的对比可以用来确定初始注气量，毛细管长度直径，变频压缩机的频率附：空调器系统设计匹配的一般要求和对策注：文中压力是针对R22制冷剂而言，对于R410A和R407C需根据制冷剂性质相应调整，温度值对其它制冷剂也适用。

这份程序书是针对一般情况而言，因为中国国内空调公司及机种的不同，对于以下数据仅做参考。

压缩机选定标准空调能力=压缩机规格能力值×90%空调功率=压缩机规格功率1．制冷冷凝器=室外热交换器蒸发器=室内热交换器吸气=压缩机的入口配管1）性能.....GB标准条件(室内:干球温度27℃,湿球温度19℃；室外:干球温度35℃,湿球温度24℃)如果能接近以下”目标”值是最好的匹配.对策中有冷媒追加的内容,但从可靠性的观点出发,此方法尽量避免(仅作为最后手段)A.排气温度目标值是[70℃-85℃]对策:高于目标值,毛细管减短,追加冷媒低于目标值,毛细管加长,放冷媒B.冷凝器中部温度是45℃-50℃,冷凝器出口温度与中部温度差-5℃--10℃左右的目标值,但因室外温度是35℃,冷凝器出口温度最低为37℃-38℃(若接近35℃,冷凝器无法进行热交换)对策:高于目标值,毛细管减短,室外风量增加,冷凝器加大低于目标值,毛细管加长,追加冷媒C.蒸发器中部温度及出口温度约为7℃-12℃为目标,但是如果中部温度与出口温度差过大(如中部=8℃,出口=15℃,蒸发器没有有效使用,能力降低)对策:高于目标值,毛细管减短,追加冷媒低于目标值,毛细管加长,室内风量增加,蒸发器加大D.吸气温度是与蒸发器出口温度相同,可相差1℃-2℃,若蒸发器出口温度过高(如出口=10℃,吸气=20℃)是排气温度上升的原因,反之蒸发器出口温度过低(如出口=10℃,吸气=5℃)是排气温度低的原因,这是因为冷媒在蒸发器中没有充分蒸发,能力不足.对策:高于目标值,毛细管减短,追加冷媒低于目标值,毛细管加长,放冷媒2） 超负荷...GB最大运行(室内:干球温度32℃,湿球温度23℃室外:干球温度43℃,湿球温度26℃)A. 定额运转电压在（50HZ，220V）±10%可以运转对策：不能运转时（IOL动作时）提高室外风量，另外冷媒增多，压缩机负荷增大,如果有可能可减少冷媒*各公司为了控制室外噪音，尽可能把风量设定低些。
