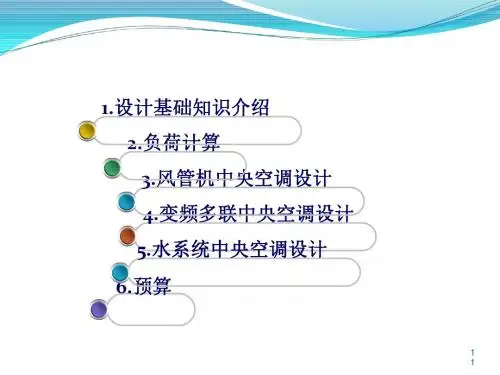

中央空调风系统(风管)设计.ppt

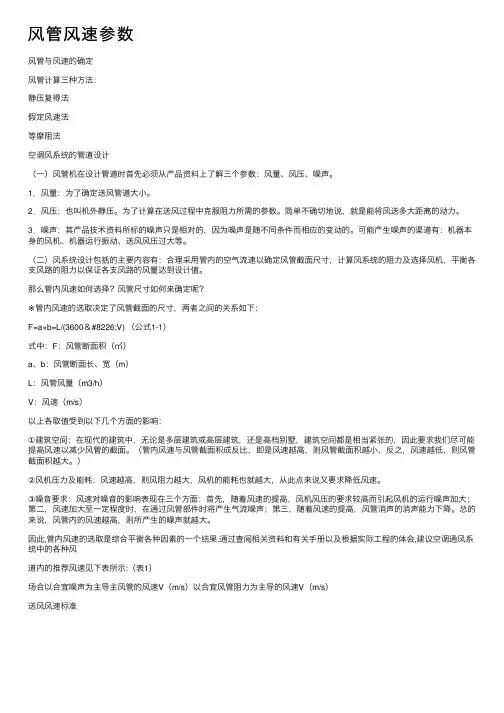

风管风速参数风管与风速的确定风管计算三种⽅法：静压复得法假定风速法等摩阻法空调风系统的管道设计（⼀）风管机在设计管道时⾸先必须从产品资料上了解三个参数：风量、风压、噪声。

1．风量：为了确定送风管道⼤⼩。

2．风压：也叫机外静压。

为了计算在送风过程中克服阻⼒所需的参数。

简单不确切地说，就是能将风送多⼤距离的动⼒。

3．噪声：其产品技术资料所标的噪声只是相对的，因为噪声是随不同条件⽽相应的变动的。

可能产⽣噪声的渠道有：机器本⾝的风机、机器运⾏振动、送风风压过⼤等。

（⼆）风系统设计包括的主要内容有：合理采⽤管内的空⽓流速以确定风管截⾯尺⼨，计算风系统的阻⼒及选择风机，平衡各⽀风路的阻⼒以保证各⽀风路的风量达到设计值。

那么管内风速如何选择？风管尺⼨如何来确定呢？※管内风速的选取决定了风管截⾯的尺⼨，两者之间的关系如下：F=a×b=L/(3600＆#8226;V) （公式1-1）式中：F：风管断⾯积（㎡）a、b：风管断⾯长、宽（m）L：风管风量（m3/h）V：风速（m/s）以上各取值受到以下⼏个⽅⾯的影响：①建筑空间：在现代的建筑中，⽆论是多层建筑或⾼层建筑，还是⾼档别墅，建筑空间都是相当紧张的，因此要求我们尽可能提⾼风速以减少风管的截⾯。

（管内风速与风管截⾯积成反⽐，即是风速越⾼，则风管截⾯积越⼩，反之，风速越低，则风管截⾯积越⼤。

）②风机压⼒及能耗：风速越⾼，则风阻⼒越⼤，风机的能耗也就越⼤，从此点来说⼜要求降低风速。

③噪⾳要求：风速对噪⾳的影响表现在三个⽅⾯：⾸先，随着风速的提⾼，风机风压的要求较⾼⽽引起风机的运⾏噪声加⼤；第⼆，风速加⼤⾄⼀定程度时，在通过风管部件时将产⽣⽓流噪声；第三，随着风速的提⾼，风管消声的消声能⼒下降。

总的来说，风管内的风速越⾼，则所产⽣的噪声就越⼤。

因此,管内风速的选取是综合平衡各种因素的⼀个结果.通过查阅相关资料和有关⼿册以及根据实际⼯程的体会,建议空调通风系统中的各种风道内的推荐风速见下表所⽰:（表1）场合以合宜噪声为主导主风管的风速V（m/s）以合宜风管阻⼒为主导的风速V（m/s）送风风速标准逗留区之最⼤允许流速m/s送风⼝之最⼤允许流速m/s逗留区流速与⼈体感觉的关系空调房间允许之最⼤送风温差℃不同送风⽅式的送风量指标和室内平均流速低速风管系统的最⼤允许流速m/s推荐的送风⼝流速m/s低速风管系统的推荐和最⼤流速m/s以噪⾳标准控制的允许送风流速m/s回风格棚的推荐流速m/s通风系统之流速m/s百叶窗的推荐流速m/s打印本页|| 关闭窗⼝规范中⼲管，⽀管等风速的范围是多少？（1）采⽤⾦属风道时，不应⼤于20m/s；（2）采⽤内表⾯光滑的混凝⼟等⾮⾦属材料风管时不应⼤于15 m/s；（3）送风⼝的风速不宜⼤于7 m/s；排烟⼝的风速不宜⼤于10 m/s。

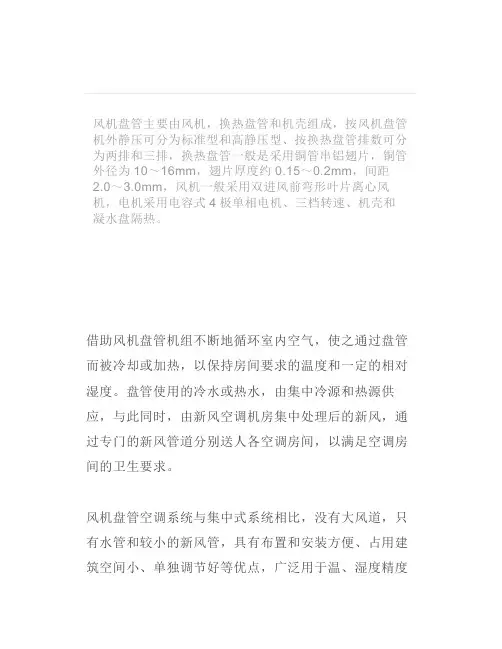

风机盘管主要由风机，换热盘管和机壳组成，按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排，换热盘管一般是采用铜管串铝翅片，铜管外径为10～16mm，翅片厚度约0.15～0.2mm，间距2.0～3.0mm，风机一般采用双进风前弯形叶片离心风机，电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。

借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。

盘管使用的冷水或热水，由集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送人各空调房间，以满足空调房间的卫生要求。

风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。

风机盘管工作原理没有中央空调复杂，其实我们可以把风机盘管形象的看做是一台电扇，只是这台电扇吹出来的风是我们需要的温度。

风机盘管的结构风机：由单向多速低噪声感应系统电动机带动，通过调节输入电压改变风机转速，使风机风量分为高、中、低三档，由电器开关控制，相应调节风机盘管的供冷（热）量。

风机是输送空气的动力源，又是强化空气侧对流换热（盘管外表面）的扰动源，与电动机一起又是机组的主要噪声源。

盘管：是一种采用肋片管制成的空气-水热交换器。

冷媒水（热水）在管内流动，因冷媒水温度低于空气的露点温度，所以管外表面上有凝结水，呈现湿工况下的换热，兼有热交换和质交换，提高了换热效果。

盘管承担房间空调负荷的大部或全部，管排一般为3-4排。

凝水盘：与泄水接管置于盘管底下，作用是接纳盘管上不断凝结出来的水滴，由泄水接管排出室外。

空气过滤器：与泄水接管置于盘管底下，作用是接纳盘管上不断凝结出来的水滴，由泄水接管排出室外。

风机盘管工作原理与制冷运行过程风机盘管机组可分为水路和气路。

工程名称交底日期施工单位分项工程名称通风工程交底提要通风安装相关材料、机具准备、质量要求及施工工艺交底内容：1-一、施工准备（一）、作业条件1、一般送风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

（二）材质要求1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷：3、安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉铆钉，焊条、各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求。

（三）工器具主要工器具有：风管辘骨机、全自动折边机、精密剪边机、交流电焊机、冲击钻电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、刷子等。

二、质量要求（一）空调风系统1、主控项目（1）在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。

风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。

（2）风管安装必须符合下列规定：1）风管内严禁其他管线穿越；2）输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口；审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

风冷管道式中央空调系统的组成简介：关键字：风冷管道式，中央空调，优缺点，原则，系统风冷管道式中央空调系统的组成：由室外机、室内机和室内管道系统组成。

风冷管道式中央空调系统的优缺点：优点：风冷管道式中央空调系统价格较低，空调系统可以设有新风装置，空调设备的管理和维修比较方便。

缺点：风冷管道式中央空调系统不易调节各个房间的温湿度，并且管道要占用一定的空间，设计时，供回风管的布置将是设计中最为困难的事情，同时，还要注意风系统的分配问题，避免出现送风不均的情况。

系统简介：1、风冷管道式中央空调系统主要有以下部分组成：室外机、配管、室内机、风管、风口、阀门、控制器等。

2、可以根据实际情况设置新风系统。

3、风冷管道式中央空调系统分为“家用”和“商用”。

4、风冷管道式中央空调主机有单冷型和热泵型。

5、风冷管道式中央空调室内机有普通型和“绿色”型。

________________________________________送风系统设计原则① 送风系统宜采用镀锌钢板。

② 室内机出风口必须设置静压消音箱，且由施工方根据现场制作。

③ 从静压消音箱接出，至各个房间的风管管径大小及风管数量，根据房间的空调面积决定，当某个房间的面积很大时，可采用多根管道送风，以满足风量要求。

④ 送风管及送风口的风速大小应合理。

⑤ 从静压消音箱接出，至各个房间的商用机风管，单送风管、双送风管宜按图设计。

⑥ 静压消音箱与风管的连接，应根据实际情况确定。

⑦ 为保证系统平衡，送风管路较短时，宜通过增加弯头或调节送风口百叶角度等方法增加阻力。

⑧ 送风管的实际布置，应根据房间的装修情况确定。

回风系统设计原则① 风冷管道式中央空调系统系统宜设置回风系统，回风系统宜采用镀锌钢板。

② 设有回风管路的系统，回风口与送风口必须合理布置，以保证合理的气流组织。

③ 回风管路及回风口风速大小应合理。

④ 对于顶棚连通的房间，不宜采用顶棚回风方式。

⑤ 分割房间，如采用总回风口单一回风，且无连接到各个房间的回风管路，各个房间必须留有一定的回风设置。

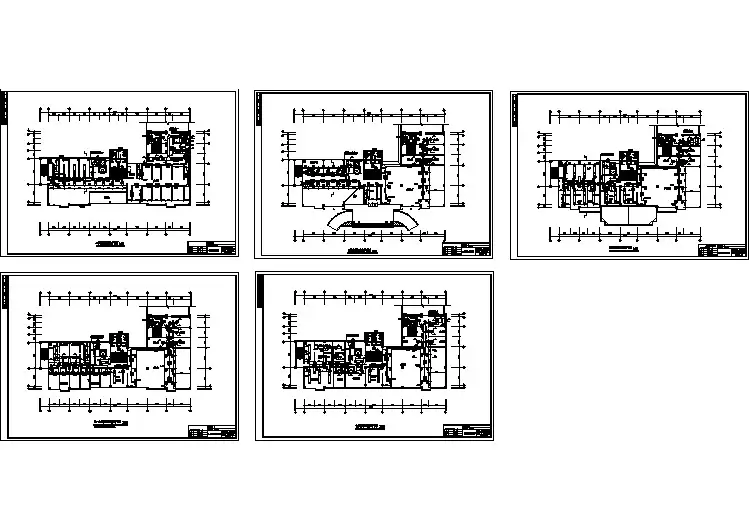

办公楼中央空调设计摘要本设计为天津市XX公司办公楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。

建筑共四层，总面积为4446.9m²，首层净高4.2m，其他三层净高均为3.9m。

要求采用空调夏季制冷冬季供暖。

设计的空调系统采用风机盘管—新风系统,选用水冷机组制冷冻水供冷，冬季依靠市政集中供热采暖。

设计的内容包括：选定合适空调系统的类型并确定设计方案，计算部分也十分重要，例如：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计等内容。

除此之外，还需要进行空调末端处理设备及机房辅助设备及的选型。

需要结合所选择的空调系统的特点及办公楼的建筑结构选择合适的空调机组及末端设备，合理的布置吊顶内风管与水管的位置。

并根据所选择的空调机组选配合适的辅助设备：冷冻水循环水泵，冷却水循环水泵，开式水箱，冷却水塔，及相应的水管风管阀门等。

关键词：办公楼，中央空调，水冷机组，风机盘管—新风系统THE CENTRAL AIR-CONDITION OFOFFICIAL BUILDINGABSTRACTThe design of central air-conditioning system for the building of a Tianjin company is aimed to get a comfortable working condition indoors. The total area of the building is 4446.97 m². The height of the first floor is 4.2 meters,and the other three floor’heights are all 3.9 meters. The air-condition system is designed to supply cool air in summer, and a fan coil units (FCUs)--fresh air system is selected and central screw water chillers are used to provide the chilling water needed. In winter, the municipal central heating system is used to supply heat and keep official room warm.Some of the main points in this design are given as follows:To design an appropriate air-conditioning system for the building, the overall analysis is important. This includes the calculation, such as cooling load calculation, the estimation of system zoning; the design of air duct system and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of water system and the analysis of its resistance losses; the plan of the insulation of air duct and chilled water pipes; etc.. Meanwhile, equipment selection is also an essential part of the design. According to the requirement, a fan coil units (FCUs)--fresh air system is appropriate. Thus，the main process equipment, i.e. the chiller, the fan coil units, the circulating water pumps, the cooling tower, are also determined in the design considering their characteristics and working conditions.KEY WORDS:official building, central air conditioning, cooling water chiller fan coil units (FCUs)--fresh air system目录第一章绪论 (1)第二章系统方案的选择确定 (3)第三章工程概况 (5)§ 3.1建筑特点 (5)§ 3.2建筑相关资料 (5)§ 3.3室外设计参数 (6)§ 3.4室内设计参数 (7)第四章空调负荷计算 (8)§ 4.1围护结构瞬变冷负荷计算原理 (8)§ 4.1.1外墙和屋面瞬变传热引起的冷负荷 (8)§ 4.1.2室内传热维护瞬时冷负荷 (8)§ 4.1.3外窗瞬变传热引起的冷负荷 (9)§ 4.1.4设备散热形成的冷负荷 (9)§ 4.1.5新风冷负荷 (11)§ 4.2办公楼围护结构冷负荷计算 (11)§ 4.3各房间送风方式的确定 (14)§ 4.4 办公楼新风量和新风负荷的确定 (15)§ 4.4.1新风负荷计算举例 (15)§ 4.4.2办公楼新风冷负荷计算书 (16)第五章风机盘管加新风系统选型计算 (21)§ 5.1风机盘管系统选型计算 (21)§ 5.2新风机组的选型 (24)第六章空调风系统 (25)§ 6.1空调房间气流组织 (25)§ 6.2风口的布置 (25)§ 6.2.1新风入口注意事项 (25)§ 6.2.2风道的布置和制作要求 (25)§ 6.2.3新、排风口的防雨百叶尺寸的确定 (26)§ 6.2.4风管阀门的选择 (27)§ 6.2.5送风口的布置原则 (27)§ 6.3 风口的选择 (27)§ 6.4 新风管的设计计算 (28)§ 6.6 办公区及卫生间排风 (30)第七章空调水系统 (32)§ 7.1 空调水系统的选型比较 (32)§ 7.2 空调水系统的布置 (33)§ 7.3风机盘管水系统水力计算 (33)§ 7.3.1基本公式 (33)§ 7.3.2标准层的冷冻水供水管路水力计算 (34)§ 7.4 办公楼水管最不利循环水利计算 (37)§ 7.5 空调风机盘管水系统供、回、凝水管 (39)§ 7.6 水管系统中的阀门 (40)第八章机房布置与设备选择 (41)§ 8.1机房布置原则 (41)§ 8.2机房的设备选择 (42)§ 8.2.1冷水机组的选择 (42)§ 8.2.2水泵的选择 (42)§ 8.2.3定压补水水箱选择 (44)§ 8.2.4冷却水塔、水箱的选择计算 (46)第九章管道保温、防腐 (47)结论 (48)参考文献 (49)致谢 (50)附录 (51)第一章绪论本篇文章是对天津某机关办公楼中央空调的设计计算说明。

空调系统风道的设计1.确定空调系统风道形式，合理布置风道，并绘制风道系统轴测图，作为水力计算草图。

2.在计算草图上进行管段编号，并标注管段的长度和风量。

管段长度一般按两管件中心线长度计算，不扣除管件(如三通、弯头)本身的长度。

3.选定系统最不利环路，一般指最远或局部阻力最多得环路。

4.根据造价和运行费用的综合最经济的原则，选择合理的空气流速。

根据经验总结，风管内的空气流速可按P111表6.3确定。

5.根据给定风量和选定流速，逐段计算管道断面尺寸，并使其符合表6.1所列的矩形风管统一规格。

然后根据选定了的断面尺寸和风量，计算出风道内实际流速。

通过矩形风管的风量G可按下式计算: G=3600abυ (m3/h) 式中 a，b-分别为风管断面净宽和净高，m。

6.计算风管的沿程阻力根据沿程阻力计算公式:∆Py=∆pyl 查《风管单位长度沿程压力损失计算表》求出单位长度摩擦阻力损失∆py，再根据管长l，计算出管段的摩擦阻力损失。

7.计算各管段局部阻力根据局部阻力计算公式: ∆Pj=ζ×υ2ρ/2 查《局部阻力系数ζ计算表》取得局部阻力系数ζ值，求出局部阻力损失。

8.计算系统的总阻力，∆P=∑(∆p yl +∆Pj )。

9.检查并联管路的阻力平衡情况。

10.根据系统的总风量、总阻力选择风机。

假定流速法,你可以看看空调简明手册参数都可以查中央空调风管设计1)镀锌铁皮风管：防火等级A级（不燃），一般在现场制作，安装成本高，用时多；适用于大型的风管制作，一般从外部进行保温处理，使用时期长；2)铝塑复合风管：防火等级B1级（难燃），现场裁切，安装便利，适用于各种场合；3)高分子板：防火等级B1级（难燃），现裁切粘贴，施工方便，由于材质本身较软，适用于局部较短的风管制作；4)保温配套软管：防火等级B1级（难燃），用于成型风管难以安装的情况下，由于阻力大，单管使用长度不超过 2m。

对于小型中央空调系统，一般采用20㎜厚铝塑复合风管，如采用镀锌铁皮风管，板材厚度要求见下表：板材厚度（㎜）矩形风管的长边b或圆形风管直径D0.5D(b)≤3200.6320＜D(b)≤6300.75630＜D(b)≤100011000＜D(b)≤20001.22000＜D(b)≤40002.风速设计：确定风管内的合理流速，在输送空气量一定的情况下，增大流速可使风管断面积减小，制作风管所消耗的材料，制作费用等降低，但同时也会增加空气流经风管的流动阻力和气流噪声，增大空调系统的运行费用；减小风速则可降低输送空气的动力损耗，节省空调系统的运行费用，降低气流噪声，但却增加风管制作消耗的材料及制作费用；因此需要选取一个合理的经济流速。
