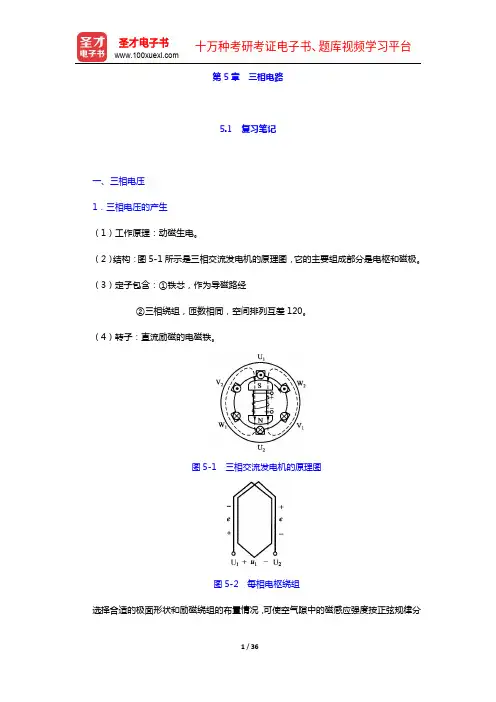

第5章三相电路5.1复习笔记一、三相电压1．三相电压的产生（1）工作原理：动磁生电。
（2）结构：图5-1所示是三相交流发电机的原理图，它的主要组成部分是电枢和磁极。
（3）定子包含：①铁芯，作为导磁路经②三相绕组，匝数相同，空间排列互差120。
（4）转子：直流励磁的电磁铁。
图5-1三相交流发电机的原理图图5-2每相电枢绕组选择合适的极面形状和励磁绕组的布置情况，可使空气隙中的磁感应强度按正弦规律分布。
当转子由原动机带动，并以匀速按顺时针方向转动时，则每相绕组依次切割磁通，产生感应电动势；因而在U1U2，V1V2，W1W2三相绕组上得到频率相同、幅值相等、相位互差120°的三相对称正弦电压，它们分别为u1，u2，u3。
2．三相电压的瞬时表达式以u1为参考正弦量，则也可用相量表示3．相量图和波形图如图5-3所示。
图5-3表示三相电压的相量图和正弦波形（1）对称三相电动势显然，三相对称正弦电压的瞬时值或相量之和为零，即三相对称电动势特征：频率相同、幅值相等、相位互差120°，并且也满足上式。
（2）相序三相交流电压出现正幅值（或相应零值）的顺序称为相序。
在此，相序是U1→V1→W1。
4．三相电源的星形联结（1）三相源的星形联结方式发电机三相绕组的接法通常如图5-4所示，即将三个末端连在一起，这一连接点称为中性点或零点，用N表示。
这种连接方法称为星形联结。
从中性点引出的导线称为中性线或零线。
从始端U1，V1，W1引出的三根导线L1，L2．L3称为相线或端线。
俗称火线。
相序也可以是L1→L2→L3。
图5-4发电机的星形联结在图5-4中，每相始端与末端间的电压，亦即相线与中性线间的电压，称为相电压，其有效值用U1，U2，U3或一般地用U P表示。
而任意两始端间的电压，亦即两相线间的电压，称为线电压，其有效值用U12，U23，U31或一般地用U L表示。
相电压和线电压的参考方向如图中所示。
（2）线电压与相电压的关系当发电机的绕组连成星形时，相电压和线电压显然是不相等的。
