阀门、弯头、法兰表面积的计算

(一)工程量计算公式

1、除锈、刷油工程。

(1) 设备筒体、管道表面积计算公式：

S =nX DXL

式中n——圆周率；

D ------------- 设备或管道直径；

L -------------- 设备筒体高或管道延长米。

(2) 计算设备筒体、管道表面积时已包括各种管件、阀门、法

兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1) 设备筒体、管道表面积计算公式同(1)

(2) 阀门表面积计算式：(图一)

S =nX DX 2.5D X KXN

图一

式中D直径；

K ——1.05 ;

N ――阀门个数。

(3) 弯头表面积计算式：(图二)

图二

S=nX DX 1.5D X KX 2n B N/

式中D——直径；

K ——1.05 ;

N ――弯头个数；

B 值取定为:90 °弯头B= 4; 45°弯头B= 8

(4) 法兰表面积计算式：(图三)

S =nX DX 1.5D X KXN

图三

式中D直径;

K ——1.05 ;

N ――法兰个数。

S =nX (D + A) X A

式中D直径；

A 法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)

4

图五 (5) 设备和管道法兰翻边防腐蚀工程量计算式: (图四)

图4

S = LXnX D+(D[]22) XnX 1.5 XN

式中N——封头个数；

1.5 ――系数值。

3、绝热工程量。

(1) 设备筒体或管道绝热、防潮和保护层计算公式:

V =nX (D+ 1.033 5 ) X 1.033 5

S =nX (D + 2.1 5 + 0.0082) X 图五

式中D——直径

1.033 、2.1 ——调整系数；

5――绝热层厚度；

L ----------- 设备筒体或管道长；

0.0082 ――捆扎线直径或钢带厚。

(2) 伴热管道绝热工程量计算式：

① 单管伴热或双管伴热(管径相同，夹角小于90°时

封头面积怎么算

封头面积公式：

S=πr[r+h1×C+2h]

其中r=Di/2 h1=H-h 标准椭圆封头C=0.760346

公称直径

DN=Di/mm 曲面深度

Hi/mm 直边高度h (mm)

25 40 50

内表面积S/m2 ,容积V/m3

S V S V S V

300 75 0.12 0.005

350 88 0.16 0.008

400 100 0.20 0.012

450 113 0.25 0.016

500 125 0.31 0.021 0.33 0.024

550 138 0.37 0.028 0.40 0.031

600 150 0.44 0.035 0.47 0.040

650 163 0.51 0.044 0.54 0.049

700 175 0.59 0.055 0.62 0.060

750 188 0.67 0.066 0.70 0.073.

800 200 0.76 0.080 0.79 0.087

900 225 0.95 0.111 0.99 0.121

1000 250 1.16 0.151 1.21 0.162

1100 275 1.40 0.198 1.45 0.212

1200 300 1.66 0.254 1.71 0.271

1300 325 1.93 0.321 2.00 0.341

1400 350 2.23 0.398 2.30 0.421

1500 375 2.56 0.486 2.63 0.512

1600 400 2.90 0.586 2.98 0.617

1700 425 3.27 0.700 3.35 0.734 3.40 0.757

1800 450 3.65 0.827 3.71 0.865 3.79 0.891

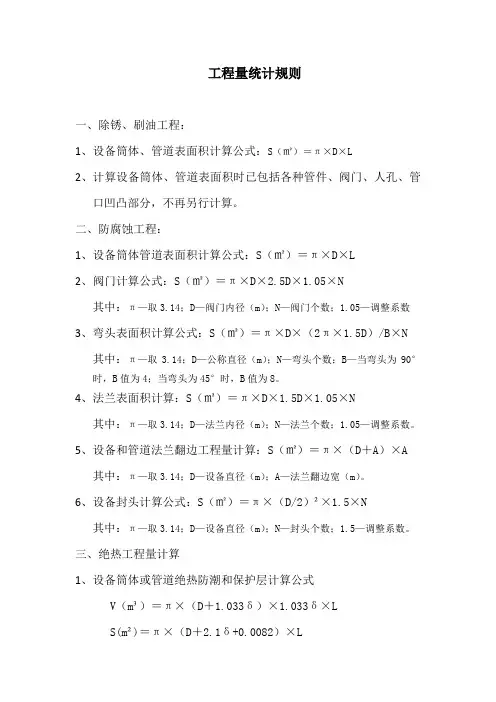

工程量统计规则

一、除锈、刷油工程：

1、设备筒体、管道表面积计算公式：S（㎡）＝π×D×L

2、计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另行计算。

二、防腐蚀工程：

1、设备筒体管道表面积计算公式：S（㎡）＝π×D×L

2、阀门计算公式：S（㎡）＝π×D×2.5D×1.05×N

其中：π—取3.14；D—阀门内径（m）；N—阀门个数；1.05—调整系数

3、弯头表面积计算公式：S（㎡）＝π×D×（2π×1.5D）/B×N

其中：π—取3.14；D—公称直径（m）；N—弯头个数；B—当弯头为90°时，B值为4；当弯头为45°时，B值为8。

4、法兰表面积计算：S（㎡）＝π×D×1.5D×1.05×N

其中：π—取3.14；D—法兰内径（m）；N—法兰个数；1.05—调整系数。

5、设备和管道法兰翻边工程量计算：S（㎡）＝π×（D＋A）×A

其中：π—取3.14；D—设备直径（m）；A—法兰翻边宽（m）。

6、设备封头计算公式：S（㎡）＝π×（D/2）²×1.5×N

其中：π—取3.14；D—设备直径（m）；N—封头个数；1.5—调整系数。

三、绝热工程量计算

1、设备筒体或管道绝热防潮和保护层计算公式

V（m³）＝π×（D＋1.033δ）×1.033δ×L

S(m²)＝π×（D＋2.1δ+0.0082）×L 其中：D—管道、设备筒体外直径（m）；L—管道、设备筒体长（m）；δ—绝热层厚度（m）；0.1—规范允许偏差系数；0.0082—捆扎线或钢带直径或厚度。

2、设备封头绝热防潮层和保护层计算公式

V（m³）＝π×〔（D＋1.033δ）/2〕²×1.033δ×1.5×N

S(m²)＝π×〔（D＋2.1δ）/2〕²×1.5×N

其中：π—取定值3.14；D—设备外径（m）；δ—绝热层厚度（m）；1.5—调整系数；N—封头个数。

3、伴热管道绝热工程量计算：

⑴单管伴热或双管伴热（管径相同夹角小于90°时）：

第一节 工程量计算公式

第12.1.1条 除锈、刷油工程。

1.设备筒体、管道表面积计算公式：

S =π×D×L

式中 π──圆周率；

D──设备或管道直径；

L──设备筒体高或管道延长米。

2.计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

第12.1.2条 防腐蚀工程。造价工程师

1.设备筒体、管道表面积计算公式同12.1.1。

2.阀门、弯头、法兰表面积计算式。

⑴阀门表面积。

S =π×D×2.5D×K×N

式中 D──直径；

K──1.05；

N──阀门个数。

⑵弯头表面积。

S =π×D×1.5D×2π×N/B

式中 D──直径；

N──弯头个数；

B值取定为：90°弯头 B=4;45°弯头 B=8。

⑶法兰表面积。

S =π×D×1.5D×K×N

式中 D──直径；

K──1.05；

N──法兰个数。

3.设备和管道法兰翻边防腐蚀工程量计算式。

S =π×(D A) ×A

式中 D──直径；

A──法兰翻边宽。

第12.1.3条 绝热工程量。

1.设备筒体或管道绝热、防潮和保护层计算公式。

V =π×(D 1.033δ) ×1.033δ

S =π×(D 2.1δ 0.0082) ×L

式中 D──直径；

1.033、2.1—调整系数；

δ──绝热层厚度；

L──设备筒体或管道长；

0.0082—捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式。

⑴单管伴热或双管伴热（管径相同，夹角小于90°时）。

D' = D1 D2 (10～20mm)

式中 D'──伴热管道综合值；

D1──主管道直径；
