矩形板式桩基础计算书

一、计算依据

1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009

2、《混凝土结构设计规范》GB50010-2010

3、《建筑地基基础设计规范》GB50007-2011

4、《建筑结构荷载规范》GB50009-2012 二、参数信息

基本参数

塔机型号 TC5610 塔身桁架结构 方钢管

塔机独立状态的最大起吊

高度H

0(m) 25 塔机独立状态的计算高度

H(m) 28

塔身桁架结构宽度B(m) 1.6 荷载确定方式 自定义

荷载参数

塔机自重标准值Gk1(kN) 357 工作状态下起重荷载标准值

F

qk(kN) 36.2

工作状态下竖向荷载标准

值F

k(kN) 393.2 工作状态下水平荷载标准值

F

vk(kN) 14.1

工作状态下倾覆力矩标准

值M

k(kN.m) 1026.9 非工作状态下竖向荷载标准

值Fk1(kN) 357

非工作状态下水平荷载标

准值Fvk1(kN) 56.8 非工作状态下倾覆力矩标准

值Mk1(kN.m) 1193.9

承台参数

桩数n 5 承台长l(m) 5

承台宽b(m) 5 承台高度h(m) 1.1

承台长向桩心距a

l(m) 3.6 承台宽向桩心距a

b(m) 3.6

桩直径d(m) 0.4 承台混凝土强度等级 C35

承台混凝土自重yc(kN/m3) 25 承台上部覆土厚度h'(m) 0

承台上部覆土的重度γ

'(kN/m3) 19 承台混凝土保护层厚度

δ(mm) 50

暗梁计算宽度l'(m) / 梁箍筋肢数m 4

是否考虑承台效应 否 承台效应系数nc /

桩参数

桩混凝土强度等级 C30 桩基成桩工艺系数wc 0.9

桩混凝土自重yz(kN/m3) 25 桩混凝土保护层厚度Zh 35

桩入土深度lt(m) 25.7 桩身承载力设计值(kN) 2500

是否进行桩裂缝计算 否

软弱下卧层参数

是否验算验算软弱下卧层 否 修正后的地基承载力特征值

fa(kpa) /

地基承载力特征值fak(kPa) / 承台宽度的地基承载力修正

系数ηb /

承台埋深的地基承载力修

正系数ηd / 下卧层顶以下的土的重度γ

(kN/m3) /

下卧层顶以上土的加权平

均重度γm(kN/m3) / 承台埋置深度pd(m) 1.5

硬持力层厚度th(m) 5 地基压力扩散角ζ(°) 20

三、桩顶作用效应计算

（图1） 承台配筋图

（图2） 暗梁配筋图

（图3） 桩配筋图

（图4） 基础布置图

承台及其上土的自重荷载标准值：

Gk=bl(hγc+h'γ')=5×5×(1.1×25+0×19)=687.5kN

承台及其上土的自重荷载设计值：

G=1.35Gk=1.35×687.5=928.125kN

桩对角线距离：L=(ab2+al2)0.5=(3.62+3.62)0.5=5.091m

1、荷载效应标准组合

轴心竖向力作用下：Qk=(Gk1+Gk)/n=(357+687.5)/5=208.9kN 荷载效应标准组合偏心竖向力作用下：

Q

kmax=(Gk1+G

k)/n+(M

k+F

Vkh)/L=(357+687.5)/5+(1026.9+14.1×1.1)/5.091=413.64

9KN

Q

kmin=(Gk1+G

k)/n-(M

k+F

Vkh)/L=(357+687.5)/5-(1026.9+14.1×1.1)/5.091=4.151KN

2、荷载效应基本组合

荷载效应基本组合偏心竖向力作用下：

Q

max=(F+G)/n+(M+F

vh)/L=(393.2+928.125)/5+(1.35×1026.9+14.1×1.35×1.1)/5.09

1=540.676kN

Q

min=(F+G)/n-(M+F

vh)/L=(393.2+928.125)/5-(1.35×1026.9+14.1×1.35×1.1)/5.091

=-12.146kN

四、桩承载力验算

1、桩基竖向抗压承载力计算

桩身周长：u=πd=3.14159×0.4=1.257m

桩端面积：A

p=πd2/4=3.14159×0.4×0.4/4=0.126m2

承载力计算深度：min(b/2,5)=2.5m

承台底净面积：A

c=(bl-nA

p)/n=(5×5-5×0.126)/5=4.874m2

复合桩基竖向承载力特征值：

R

a=ψuΣq

sia·l

i+q

pa·A

p+ε

cf

akA

c=1×1.257×157+677.559×0.126+0.1×4.874×1090.551=

814.008kN

Q

k=208.9kN≤R

a=814.008kN

Q

kmax=413.649kN≤1.2R

a=1.2×814.008=976.809kN

满足要求

2、桩基竖向抗拔承载力计算

Q

kmin= 4.151KN≥0 kN 满足要求

不需要进行桩基竖向抗拔承载力计算！

3、桩身承载力计算

纵向普通钢筋截面面积：

A

s=nπd2/4=16×3.14159×18/1000×18/1000/4=0.004m2

(1)、轴心受压桩桩身承载力

荷载效应基本组合下的桩顶轴向压力设计值：Q=Q

max=540.676kN

桩身结构竖向承载力设计值：

R=2500kN

Q=540.676kN<=R=2500kN

满足要求

(2)、轴心受拔桩桩身承载力

Q

kmin=4.151kN≥0 kN

满足要求

不需要进行轴心受拔桩桩身承载力计算！

4、桩身构造配筋计算

《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009，第6.2.2条：纵向钢筋

的最小配筋率，对于灌注桩不宜小于0.2%~0.65%（小直径桩取最高值）；对于预制

桩不宜小于0.8%；对于预应力管桩不宜小于0.45%。

As/Ap=0.004/0.126×100=3.24%≥0.65%

满足要求 五、承台计算

1、荷载计算

塔身截面对角线上的荷载设计值：

F

max=F/4+M/(20.5B)=(357+36.2)/4+1.35×1026.9/(20.5×1.6)=710.97kN

F

min=F/4-M/(20.5B)=(357+36.2)/4-1.35×1026.9/(20.5×1.6)=-514.37kN

（图5） 简图

（图6） 弯矩图

（图7） 剪力图

V

max=656.512kN

M

max= 1284.75kN·m

M

min=0kN·m

2、受剪切计算

截面有效高度：h

0=h-δ

c-D/2=1.1-50/1000-18/1000/2=1.041 m

受剪切承载力截面高度影响系数：

β

hs=(d/h0)1/4 = (1.5/1.041)0.25=1.096

塔吊边至桩边的水平距离：a

1b=(a

b-B-d)/2=(3.6-1.6-0.4)/2=0.8m

a

1l=(a

l-B-d)/2=(3.6-1.6-0.4)/2=0.8m

计算截面剪跨比：

λ

b'=a

1b/h

0=0.8/1.041=0.768，

取λ

b=0.768；

λ

l'=a

1l/h

0=0.8/1.041=0.768，

取λ

l=0.768；

承台剪切系数：α

b=1.75/(λ

b+1)=1.75/(0.768+1)=0.99

α

l=1.75/(λ

l+1)=1.75/(0.768+1)=0.99

β

hsα

bf

tlh

0=1.096×0.99×1.57×1000×5×1.041=8859.628KN

V=F/n+M/L=(357+36.2)/5+1.35×1026.9/5.091=350.938kN

V=350.938kN≤min(β

hsα

bf

tbh

0，β

hsα

lf

tlh

0)=8859.628kN

满足要求 3、受冲切计算

塔吊对承台底的冲切范围：B+2h

0=1.6+2×1.041=3.682m

a

b=3.6m≤B+2h

0=5+2×1.041=7.082m，a

l=3.6m≤B+2h

0=1.6+2×1.041=3.682m

角桩位于冲切椎体以内，可不进行角桩冲切的承载力验算！

4、承台配筋计算

(1)、承台梁底部配筋

α

S1=M

min/(α

1f

cl'h

02)=0/(1×16.7×1×1000×(1.041×1000)2)=0

δ

1=1-(1-2α

S1)0.5=1-(1-2×0)0.5=0

γ

S1=1-δ

1/2=1-0/2=1

A

S1=M

min/(γ

S1h

0f

y1)=0/(1×1.041×1000×300)=0mm2

最小配筋率：ρ=max(0.2,45f

t/f

y1)=max(0.2,45×1.57/300)=0.236 %

梁底需要配筋：

A

1=max(A

S1,ρlh

0)=max(0,0.236/100×1×1000×1.041×1000)=2451.555mm2

a为钢筋间距

A

s1'=(πd2/4)n1 =3.1415×222/4×8=3040.972

梁底部实际配筋：A

s1'=3040.972mm2≥A

1=2451.555mm2

满足要求

(2)、承台梁上部配筋

α

S2=M

max/(α

2f

cl'h

02)=1284.75/(1×16.7×1×1000×(1.041×1000)2)=1e-07

δ

2=1-(1-2α

S2)0.5=1-(1-2×1e-07)0.5=1e-07

γ

S2=1-δ

2/2=1-1e-07/2=1

A

S2=M

max/(γ

S2h

0f

y2)=1284.75/(1×1.041×1000×300)=0.004mm2

最小配筋率：ρ=max(0.2,45f

t/f

y2)=max(0.2,45×1.57/300)=0.236 %

梁上部需要配筋：

A

2=max(A

S2,ρl'h

0)=max(0.004,0.236/100×1×1000×1.041×1000)=2451.555mm2

a为钢筋间距

合集下载

tc7020计算书

tc7020计算书

矩形板式桩基础计算书

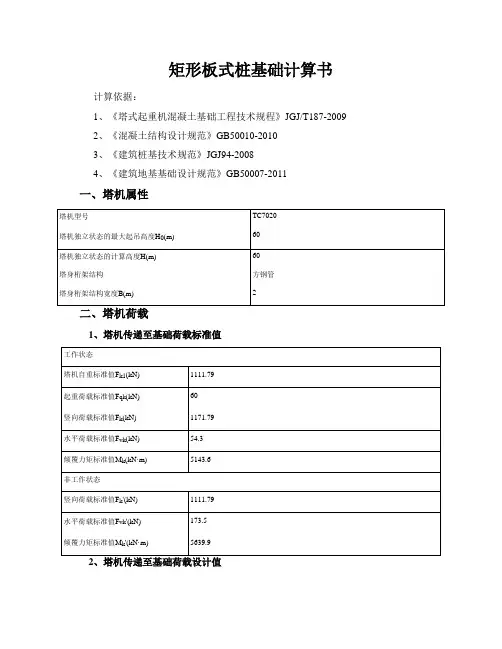

计算依据：

1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009

2、《混凝土结构设计规范》GB50010-2010

3、《建筑桩基技术规范》JGJ94-2008

4、《建筑地基基础设计规范》GB50007-2011

一、塔机属性

塔机型号 TC7020

塔机独立状态的最大起吊高度H0(m) 60

塔机独立状态的计算高度H(m) 60

塔身桁架结构 方钢管

塔身桁架结构宽度B(m) 2

二、塔机荷载

1、塔机传递至基础荷载标准值

工作状态

塔机自重标准值Fk1(kN) 1111.79

起重荷载标准值Fqk(kN) 60

竖向荷载标准值Fk(kN) 1171.79

水平荷载标准值Fvk(kN) 54.3

倾覆力矩标准值Mk(kN·m) 5143.6

非工作状态

竖向荷载标准值Fk'(kN) 1111.79

水平荷载标准值Fvk'(kN) 173.5

倾覆力矩标准值Mk'(kN·m) 5639.9

2、塔机传递至基础荷载设计值 工作状态

塔机自重设计值F1(kN) 1.35Fk1＝1.35×1111.79＝1500.917

起重荷载设计值FQ(kN) 1.35Fqk＝1.35×60＝81

竖向荷载设计值F(kN) 1500.917+81＝1581.917

水平荷载设计值Fv(kN) 1.35Fvk＝1.35×54.3＝73.305

倾覆力矩设计值M(kN·m) 1.35Mk＝1.35×5143.6＝6943.86

非工作状态

竖向荷载设计值F'(kN) 1.35Fk'＝1.35×1111.79＝1500.917

水平荷载设计值Fv'(kN) 1.35Fvk'＝1.35×173.5＝234.225

倾覆力矩设计值M'(kN·m) 1.35Mk＝1.35×5639.9＝7613.865

三、桩顶作用效应计算

塔吊基础施工方案

塔吊基础施工方案

目 录

一、 工程概况 .....................................................................................................................1

二、 编制依据 .....................................................................................................................2

三、 塔吊基础设计 .............................................................................................................2

四、 场地准备 .....................................................................................................................2

五、 塔吊基础施工工艺 .....................................................................................................3

1、 塔吊基础施工 ............................................................................................................ 3

2、 预埋标准节 ................................................................................................................ 3

塔吊基础施工方案(矩形板式塔吊桩基础)

塔吊基础施工方案(矩形板式塔吊桩基础)

塔吊基础施工方案

一、 编制依据：

1、 揭西碧桂园规划与建筑方案总平面图。

2、 揭西碧桂园岩土工程勘察报告。

3、 中联重科生产的QTZ80（TC6013）塔式起

重机钢筋混凝土基础施工图做法。

4、施工规范：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2011）、《建筑结构荷载规范》（GB50009-2012）、《混凝土结构设计规范》（GB50010-2010）、《建筑桩基技术规范》（JGJ94-2008）。

5、地质勘察报告。

工程概况

工程名称：揭西碧桂园

工程地点：揭阳市揭西县河婆街道樟树坑村地段

工程内容：揭西碧桂园项目包含中高层住宅1#~19#栋（1#、4#栋建筑高度53.105m。地下一层层高3.9m，地上17层，首层,5.8m标准层高2.95m; 2#栋建筑高度44.545m,地下一层层高3.9m，地上15层首层2.95m,标准层高2.95m; 3#栋、5#~7#栋、11#~19#栋建筑高度53.4m。地下二层层高3.6m、地下一层层高3.4m。地上18层，首层,2.95m，标准层高2.95m; ,8#栋建筑高度31.8m。地下二层层高3.6m、地下一层层高3.4m，地上10层首层3.15m标准层高3.15m；9#栋建筑高度23.9mm。地下一层层高3.9m，地上8层首层2.95m标准层高2.95m;10#栋建筑高度32.750m。地上11层首层2.95m标准层高2.95m;商业、会所、垃圾站等，总建筑面积24.05万平方米。其中：地上总建筑面积约194468平米；地下室总建筑面积约46032平米。

本工程参建单位如下：

建设单位：揭阳碧桂园置业开发有限公司

设计单位：广东博意建筑设计院有限公司

监理单位：广东利泰安建设项目管理有限公司

施工单位：广东省兴宁市第二建筑工程有限公司

设计思路：

本工程计划安装11台塔吊，其中：

3# 塔吊基础施工方案

3# 塔吊基础施工方案

金领假日公寓（B106-0051地块）施工总承包工程 3#塔吊基础方案

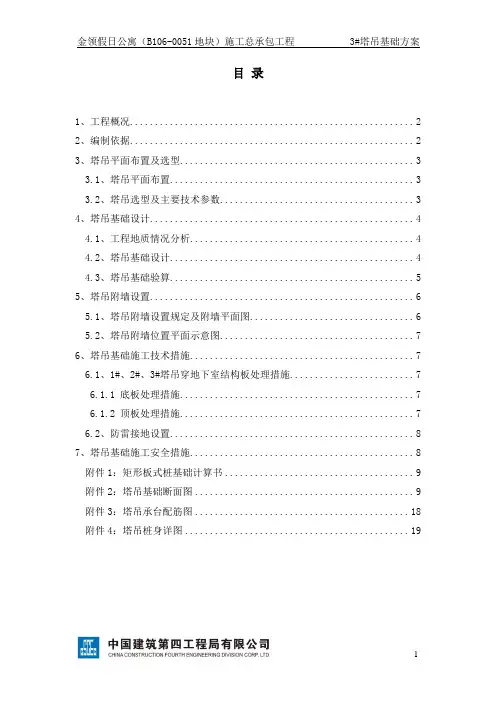

1 目 录
