基础电工知识
一、电的基本概念
1. 电流：电荷的流动形成电流。电流的大小称为电流强度，单位是安培（A）。
2. 电压：电场中两点之间的电位差称为电压，单位是伏特（V）。
3. 电阻：导体对电流的阻碍作用称为电阻，单位是欧姆（Ω）。
4. 电容：电容器存储电荷的能力，单位是法拉（F）。
5. 电感：线圈产生磁场的能力，单位是亨利（H）。
6. 功率：单位时间内所做的电功，单位是瓦特（W）。
7. 能量：做功的能力，电能的单位是焦耳（J）。
二、电路基础
1. 电路组成：电源、负载、导线和控制设备。
2. 电路类型：直流电路和交流电路。
3. 欧姆定律：电压=电流×电阻（V=IR）。
4. 基尔霍夫定律：
• 电流定律（KCL）：任一节点上电流代数和为零。 • 电压定律（KVL）：任一闭合回路电压代数和为零。
5. 串并联电路：
• 串联：电阻相加，电流相同。
• 并联：电阻倒数相加，电压相同。
6. 电能质量：电压偏差、频率偏差、波形畸变和三相不平衡。
7. 安全用电：
• 接地保护：确保电气设备安全接地。
• 漏电保护：安装漏电保护开关。
• 过载保护：防止电路过载。
• 短路保护：迅速切断短路电流。
三、电气设备与元件
1. 开关：控制电路通断的设备。
2. 熔断器：过电流保护装置。
3. 断路器：自动切断故障电路的设备。
4. 变压器：改变交流电压的设备。
5. 电动机：将电能转换为机械能的设备。
6. 发电机：将机械能转换为电能的设备。
7. 电容器：储存电能的元件。
8. 电感器：储存磁能的元件。
9. 二极管：单向导电的半导体器件。
10. 晶体管：放大和开关电路的半导体器件。
四、电工工具与仪表
1. 螺丝刀：拧紧或松开螺丝。
2. 钳子：夹持和剪切导线。
3. 电工刀：剥削绝缘层和切割导线。
4. 万用表：测量电压、电流和电阻。
5. 兆欧表：测量绝缘电阻。
6. 接地电阻测试仪：测量接地电阻。
SVG基础知识考试试卷
一，填空题（每题2分）
1. 无功功率补偿装置经历了（ FC ），（ SVC ），（ SVG ）三个发展阶段。
2. 江陵项目采用的SVG系列产品主要分为（控制柜），（功率柜），（电抗器柜）三部分；电压等级为（35KV）。
3. 麻城项目采用的SVG系列产品主要分为（控制柜），
（功率柜），（启动柜），（连接电抗器或连接变压器）四部分组成；电压等级为（10KV）。
4. 南瑞SVG功率模块单元中，1个功率单元内部有（ 4 ）块IGBT模块；新风光SVG功率模块单元中，1个功率单元内部有（ 4 ）块IGBT模块。
5. 新风光SVG高级用户设定初始密码为（666666），单元冗余在（参数设置单元冗余）页面设置。
6. 南瑞SVG运行的三种模式分别为（恒电压），（恒无功），（恒功率因素）。
7. 现场判断VBC光模块是否正常，既可以通过在（VBC上拔出LC头的光纤后观察光模块上面的发送口是否常亮判断），也可以在（模组侧拔出ST头的光纤后观察是否常亮判断）。
8.更换单元必须在FGSVG停电（超过30分钟后）才能进行。
9.在新风光SVG中无功值，正数表示（感性无功），负数表示（容性无功）。
10.无功考核应该以（对侧无功表计）为依据，对电站SVG设备（运行模式），（设定值）进行调节。
二，判断题（每题3分）
1. 通过调节电感（MCR/TCR）抵消容性无功的方式进行无功补偿属于SVG补偿范围。 （ × ）
2. SVG动态无功补偿兼谐波治理设备，通过调节逆变器输出电压的幅值和相位，迅速吸收和发出感性和容性无功。
（ √ ）
3. 江陵项目，永州项目，京山项目采用的都是新风光SVG补偿装置，电压等级为35KV。 （ × ）
4. 所有项目SVG都具备冗余功能，但不能长期带冗余运行。
调度试题--简答题
1、什么是动力系统、电力系统、电力网？
答:通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；
把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统；
把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。
2、现代电网有哪些特点?
答:1、由较强的超高压系统构成主网架。2、各电网之间联系较强,电压等级相对简化。3、具有足够的调峰、调频、调压容量,能够实现自动发电控制,有较高的供电可靠性。4、具有相应的安全稳定控制系统,高度自动化的监控系统和高度现代化的通信系统。5、具有适应电力市场运营的技术支持系统,有利于合理利用能源。
3、区域电网互联的意义与作用是什么?
答：1、可以合理利用能源,加强环境保护,有利于电力工业的可持续发展。
2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。
3、可以利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。
4、可以在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。
5、能承受较大的冲击负荷,有利于改善电能质量。
6、可以跨流域调节水电,并在更大范围内进行水火电经济调度,取得更大的经济效益。
4、电网无功补偿的原则是什么?
答:电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,避免经长距离线路或多级变压器传送无功功率。
5、简述电力系统电压特性与频率特性的区别是什么?

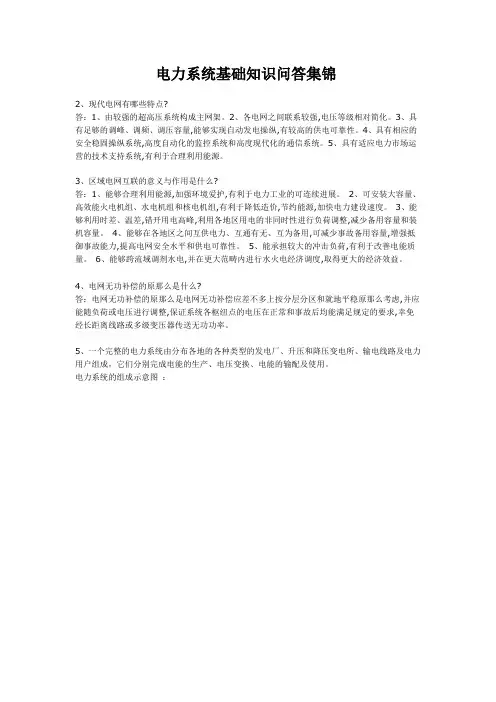

电力系统基础知识问答集锦
2、现代电网有哪些特点?
答：1、由较强的超高压系统构成主网架。2、各电网之间联系较强,电压等级相对简化。3、具有足够的调峰、调频、调压容量,能够实现自动发电操纵,有较高的供电可靠性。4、具有相应的安全稳固操纵系统,高度自动化的监控系统和高度现代化的通信系统。5、具有适应电力市场运营的技术支持系统,有利于合理利用能源。
3、区域电网互联的意义与作用是什么?
答：1、能够合理利用能源,加强环境爱护,有利于电力工业的可连续进展。 2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。 3、能够利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。 4、能够在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。 5、能承担较大的冲击负荷,有利于改善电能质量。 6、能够跨流域调剂水电,并在更大范畴内进行水火电经济调度,取得更大的经济效益。
4、电网无功补偿的原那么是什么?
答：电网无功补偿的原那么是电网无功补偿应差不多上按分层分区和就地平稳原那么考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,幸免经长距离线路或多级变压器传送无功功率。
5、一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。
电力系统的组成示意图 ：
电网电压是有等级的，电网的额定电压等级是依照国民经济进展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。
1．用电设备
用电设备的额定电压和电网的额定电压一致。实际上，由于电网中有电压缺失，致使各点实际电压偏离额定值。为了保证用电设备的良好运行，国家对各级电网电压的偏差均有严格规定。明显，用电设备应具有比电网电压承诺偏差更宽的正常工作电压范畴。
