丝印机性能参数规格

500束丝机参数

500型束丝机的一些关键参数可能包括：

规格型号：如zh-ssj500或其他特定型号。

用途：适应裸绞线、镀锡线、铜包铝、漆包线、合金线等多种线材的绞合。

回转速度：一般在数千转每分钟，如3000rpm。

给线径：表示可以处理的线材直径范围，如φ0.08-φ0.45mm。

绞合截面积：表示可以绞合的线材截面积范围，如0.05-3.0mm²。

卷取轴：描述了卷取轴的尺寸和特性，可能包括其升降方式（如手动泵油压升降或液压油泵升降系统）。

驱动马达：表示马达的功率和类型，如5.5hp马达加变频器。

绞向：表示绞合的方向，如s/z换向，可以任意选择。

排线：描述了排线的方式和特性，如轴承式排线，排辐、排距均可调整。

制动：表示制动的方式，如采用电磁刹车器。

张力控制：表示张力控制的方式和特性，如磁粉离合器控制收线张力，由plc程控器自动跟综调节张力等。

简述丝印机的组成

丝印机是一种常用的印刷设备，广泛应用于电子、玩具、塑料、陶瓷等行业。它由多个部分组成，包括机架、印刷台、丝网和刮刀等。下面将详细介绍丝印机的组成。

一、机架

机架是丝印机的主要支撑部分，通常由钢材制成。它的结构稳定、刚性好，能够确保印刷过程中的稳定性和精确性。机架还配备了调节螺杆，可以通过调整螺杆的松紧程度来控制印刷压力的大小。

二、印刷台

印刷台是丝印机上放置印刷材料的平台，通常由铝合金或不锈钢制成。印刷台上会有一层橡胶垫，用于支撑和固定印刷材料，以避免在印刷过程中发生移动或晃动。印刷台上还会有一系列真空孔，通过负压吸附印刷材料，使其更加牢固。

三、丝网

丝网是丝印机的关键部分，它通常由尼龙或聚酯纤维制成。丝网上有一层涂有光敏胶的膜，在印刷前需要通过曝光和洗涤等工艺进行处理。丝网的孔径和线数决定了印刷图案的精细程度，根据需要可以选择不同规格的丝网。

四、刮刀

刮刀是丝印机上用于刮去多余油墨的工具，通常由橡胶或聚氨酯制成。刮刀的硬度和角度会对印刷效果产生重要影响，需要根据印刷材料的特性和要求进行选择和调整。

五、油墨系统

油墨系统包括油墨槽、油墨刮刀、油墨过滤器等。油墨槽用于储存油墨，油墨刮刀用于将油墨均匀地刮在丝网上，油墨过滤器用于过滤油墨中的杂质。油墨的选择要根据印刷材料的特性和要求进行，常见的油墨有水性油墨、溶剂型油墨等。

六、传动系统

传动系统包括电机、减速器、皮带等，用于驱动丝网和刮刀的运动。电机通过减速器将电能转化为机械能，并通过皮带传递给丝网和刮刀。传动系统的稳定性和精确性对印刷质量有重要影响。

七、控制系统

控制系统用于控制丝印机的运行和参数调整，通常包括PLC、触摸屏和电气元件等。通过触摸屏可以设置印刷速度、印刷压力、刮刀角度等参数，实现自动化控制和调整。

丝印机的组成主要包括机架、印刷台、丝网、刮刀、油墨系统、传动系统和控制系统等部分。这些部分相互配合，共同完成丝印过程，实现高质量的印刷效果。丝印机的不断创新和发展，为广大行业提供了更加高效和精确的印刷解决方案。

第1篇

自动丝印是一种高效、精确的印刷方式，广泛应用于电子、电器、印刷等行业。为了确保印刷质量，提高生产效率，特制定本操作规程。

二、操作规程

1. 准备工作

（1）检查设备是否正常，如印刷机、刮刀、丝网、油墨等。

（2）确保工作环境整洁、通风良好。

（3）熟悉操作流程，了解各项参数设置。

2. 设备调试

（1）开机前，检查印刷机各部分是否正常，如电机、传动带、丝网张力等。

（2）调整印刷机高度，确保印刷机水平。

（3）调整刮刀角度，使刮刀与丝网保持一定角度，保证印刷质量。

3. 油墨准备

（1）根据印刷需求，选择合适的油墨。

（2）将油墨搅拌均匀，确保油墨均匀。

（3）检查油墨粘度，根据实际情况进行调整。

4. 丝网制作

（1）根据印刷图案，制作相应尺寸的丝网。

（2）检查丝网质量，确保丝网无破损、无油墨堵塞。

（3）调整丝网张力，使丝网紧贴印刷机。

5. 印刷操作

（1）将印刷物品放置在印刷机工作台上。

（2）调整印刷机速度，使印刷速度与印刷物品移动速度相匹配。

（3）调整刮刀压力，确保印刷图案清晰。 （4）观察印刷效果，如遇问题，及时调整。

6. 印刷完成后

（1）关闭印刷机，检查印刷物品是否合格。

（2）清理印刷机，如刮刀、丝网、油墨等。

（3）将印刷物品放置在通风处晾干。

7. 维护与保养

（1）定期检查设备，确保设备正常运行。

（2）定期清理丝网，避免油墨堵塞。

（3）定期更换油墨，确保印刷质量。

三、注意事项

1. 操作过程中，严格遵守操作规程，确保安全。

2. 严禁触摸印刷机高温部位，防止烫伤。

3. 避免油墨溅入眼睛，如不慎溅入，立即用清水冲洗。

4. 严禁在印刷机附近吸烟、喝酒。

5. 遵守国家相关法律法规，确保产品质量。

四、总结

本操作规程旨在规范自动丝印操作，提高印刷质量，保障操作人员安全。请各操作人员认真执行，共同维护企业利益。

第2篇

一、前言

自动丝印是一种高效率、高精度的印刷技术，广泛应用于电子、电器、轻工、食品等行业。为了确保印刷质量，提高生产效率，特制定本操作规程。

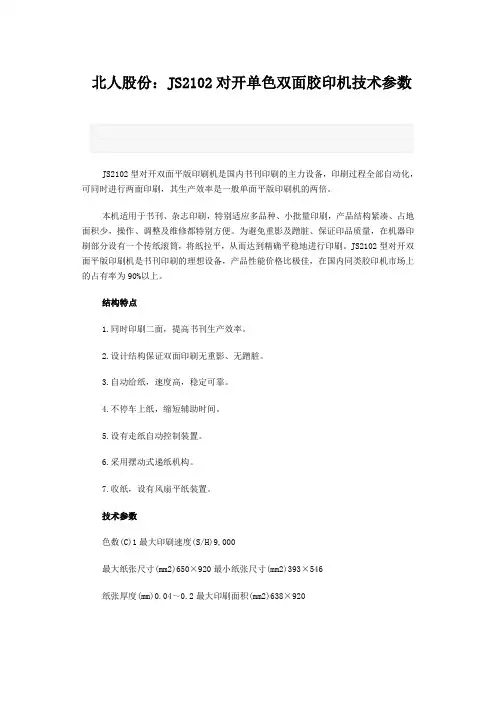

北人股份：JS2102对开单色双面胶印机技术参数

JS2102型对开双面平版印刷机是国内书刊印刷的主力设备，印刷过程全部自动化，可同时进行两面印刷，其生产效率是一般单面平版印刷机的两倍。

本机适用于书刊、杂志印刷，特别适应多品种、小批量印刷，产品结构紧凑、占地面积少，操作、调整及维修都特别方便。为避免重影及蹭脏、保证印品质量，在机器印刷部分设有一个传纸滚筒，将纸拉平，从而达到精确平稳地进行印刷。JS2102型对开双面平版印刷机是书刊印刷的理想设备，产品性能价格比极佳，在国内同类胶印机市场上的占有率为90%以上。

结构特点

1.同时印刷二面，提高书刊生产效率。

2.设计结构保证双面印刷无重影、无蹭脏。

3.自动给纸，速度高，稳定可靠。

4.不停车上纸，缩短辅助时间。

5.设有走纸自动控制装置。

6.采用摆动式递纸机构。

7.收纸，设有风扇平纸装置。

技术参数

色数(C)1最大印刷速度(S/H)9,000

最大纸张尺寸(mm2)650×920最小纸张尺寸(mm2)393×546

纸张厚度(mm)0.04～0.2最大印刷面积(mm2)638×920 印版尺寸(mm3)950×750×0.3(0.5)橡皮布尺寸(mm3)960×840×1.8

下橡皮布尺寸(mm3)960×860×1.8给纸堆最大高度(mm)1300

收纸堆最大高度(mm)910全机总功率(Kw)19.4

外形尺寸(mm3)(长宽高)4550×2910×2310净重(kg)10300
