CCNA综合实验
实验要求：
注：x=1 。所有的s端口可以用e端口代替。
R1:左上角路由器
R2：中间路由器
R3：右边路由器
R4：左下角路由器
1. R1，R3和R4是企业内部路由器，自治系统号分别使用1，2,3 R2是企业网关，自治系统为骨干区域。使用动态路由协议使企业内部所有网络互联。动态路由协议使用ospf，。（40分）
2. 画出详细网络拓扑图，标明使用端口，标出地址（20分）。
画到一张A4纸上，写上姓名、学号、班级交上来。
3、试验结果解释（20分）
.....................最新资料整理推荐.....................
1 实验22 公司网络规划
实验要求：5个部门之间不能互相访问，但是都可以访问服务区和Internet。服务区不能访问Internet。Internet不能主动发起访问内部服务。
实验器材：路由器route(3620);交换机switch(2950),和6台pc等。
实验目的：了解vlan的划分；访问控制列表的设置；trunk的封装；
以及防火墙的设置等。
如图所示
以下是具体的操作：
vlan划分部分
route: en
conf t
int e0/0.1
encapsulation isl vlan 1
ip add 192.168.1.1 255.255.255.0
no shut .....................最新资料整理推荐.....................
2 int e0/0.2
encapsulation isl vlan 2
ip add 192.168.2.1 255.255.255.0
no shut
int e0/0.3
encapsulation isl vlan 3
ip add 192.168.3.1 255.255.255.0
no shut
int e0/0.4
encapsulation isl vlan 4
ip add 192.168.4.1 255.255.255.0
no shut
int e0/0.5
encapsulation isl vlan 5
ip add 192.168.5.1 255.255.255.0
no shut
int e0/0.6
encapsulation isl vlan 6
ip add 192.168.6.1 255.255.255.0
no shut
switch: .....................最新资料整理推荐.....................
S1和S2两台交换机之间有三条链路相连，F0/4，F0/5，F0/6，F0/4和F0/5组成一组以太通道，S1上把连接PC2的端口设置为access vlan 2
S2上把连接PC3的端口设置为access vlan 3，把连接DHCP服务器的端口设置为access vlan1
实验要求：
1.以太通道走vlan2的数据，另一条通道走vlan3的数据，同时vlan信息进行同步
2.R1作为单臂路由器，用于PC2属于的vlan2和PC3属于的vlan3交换数据；S2连接的DHCP服务器，作为PC2和PC3的DHCP服务器
1.S1和S2之间的三条链路，F0/4和F0/5形成以太通道，以太通道走vlan2的数据，F0/6走vlan3的数据；
S1和S2之间的vlan信息要进行同步，其实只需要把两台交换机之间的链路设置为trunk，同时把两台交换机的vtp domain设置为一样
2.R1作为单臂路由器，这个需要在R1连接S1的端口上进行相关操作（进入子端口，设置子端口的封装格式，设置子端口属于哪个vlan）
DHCP作为PC2和PC3的DHCP服务器，并且连接S2的端口属于vlan1，这个需要在R1的主接口上设置vlan1的网关，同时需要在DHCP服务器上设置一条默认路由
具体实现之一：
1.由于这个在GNS3中的以太通道模式只有on模式，所以这里选用pt来做这个步骤 S1(config)#int f0/1 S1(config-if)#switchport mode trunk
S1(config)#int f0/6
S1(config-if)#switchport mode trunk
S1(config-if)#int range f0/4 -5
S1(config-if-range)#channel-group 1 mode ?
active Enable LACP unconditionally
CCNA思科配置实验
思科配置实验（适用于CCNA）
1. 设置计算机ip地址
设置PCA 的IP地址为：10.65.1.1 255.255.0.0 网关：10.65.1.2
设置PCB 的IP地址为：10.66.1.1 255.255.0.0 网关：10.66.1.2 设置ROA f0/0 IP 为：10.65.1.2 255.255.0.0
设置ROA f0/1 IP 为：10.66.1.2 255.255.0.0
设置计算机PCA的ip地址和网关的操作：
[rootPCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0
[rootPCA root]# ifconfig
[rootPCA root]# route add default gw 10.65.1.2
[rootPCA root]# route
设置计算机PCB的ip地址和网关的操作：
[rootPCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0
[rootPCB root]# ifconfig
[rootPCA root]# route add default gw 10.66.1.2
[rootPCA root]# route
2. 双击Router A，配置路由器的接口IP地址：
router>en
router#conf t
router(config)#hostname roa
roa(config)int f0/0
roa(config-if)#ip address 10.65.1.2 255.255.0.0
roa(config-if)#no shutdown (默认是shutdown)
roa(config-if)#exit
roa(config)int f0/1
roa(config-if)#ip address 10.66.1.2 255.255.0.0
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

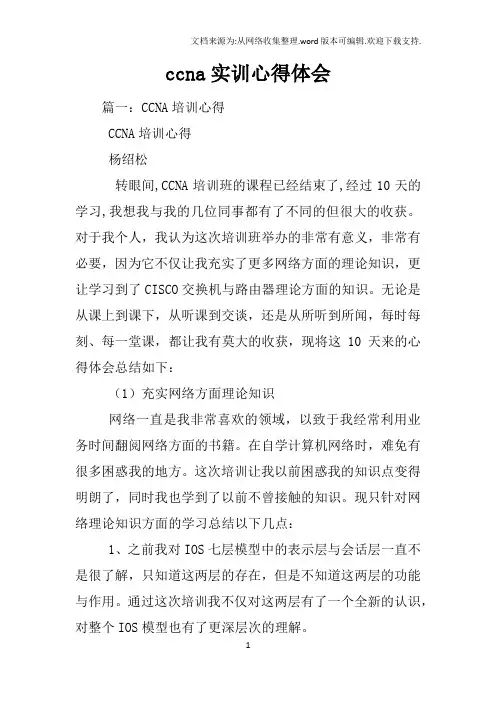

1 ccna实训心得体会
篇一：CCNA培训心得
CCNA培训心得
杨绍松
转眼间,CCNA培训班的课程已经结束了,经过10天的学习,我想我与我的几位同事都有了不同的但很大的收获。对于我个人，我认为这次培训班举办的非常有意义，非常有必要，因为它不仅让我充实了更多网络方面的理论知识，更让学习到了CISCO交换机与路由器理论方面的知识。无论是从课上到课下，从听课到交谈，还是从所听到所闻，每时每刻、每一堂课，都让我有莫大的收获，现将这10天来的心得体会总结如下：
（1）充实网络方面理论知识
网络一直是我非常喜欢的领域，以致于我经常利用业务时间翻阅网络方面的书籍。在自学计算机网络时，难免有很多困惑我的地方。这次培训让我以前困惑我的知识点变得明朗了，同时我也学到了以前不曾接触的知识。现只针对网络理论知识方面的学习总结以下几点：
1、之前我对IOS七层模型中的表示层与会话层一直不是很了解，只知道这两层的存在，但是不知道这两层的功能与作用。通过这次培训我不仅对这两层有了一个全新的认识，对整个IOS模型也有了更深层次的理解。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
2 2、帧中继网络在此之前对于我来说一直都是一个盲点，之前也没有主动的了解它，因为我一直把这种网络技术当成一种陈旧的技术。在这个培训中，通过老师的介绍我才知道原来这项技术是非常实
用的。而且也了解了这项网络技术的工作原理，学会了他的构建方法与维护技术。
3、常用的路由协议有很多，之前只了解静态路由、RIP、OSPF这几个路由协议，在路由器上也是做一些简单的配置，EIGRP是我这次培训的最大收获。得到最大收获的同时，我也再次温习了RIP、OSPF等路由选择协议，之前总以为OSPF配置命令中的是反掩码，现在才知道其真实的意义是通配符。
