CCNA)实验题

  • 格式：doc
  • 大小：965.00 KB
  • 文档页数：60

CCNA实验指导书技术成就梦想，态度决定一切！Cisco 640-802Cisco Certified Network Associate2010年3月1日序言本实验指导书为计算机网络技术专业学生使用。

由于CDP协议，EIGRP等都是思科特有的，通用性不强，所以在做教程的时候这些都简化。

实验中不写出ping，show等结果，主要考虑到有些学生看到一个实验好几页，就害怕，其实真正要打的命令也没多少，本书立足点是用最少的纸张讲究最详细的实验。

本实验教程配套的PT实验文件里大部分都是已经配置过的了，请大家在做实验的时候利用命令：erase stratup-config 再reload重启来清除配置后再做实验。

技术学习推荐论坛：CHINAITLAB NET130 56CTO 51CTO 菊花ciscohuawei 91lab 誉天实验一路由器基本配置一、实验设备一台路由器，一台PC，配置线一条。

二、实验要求1.更改路由器名称为RA2.设置password为cisco1,secret为cisco2,vty为cisco3,并要求所有密码都加密。

3.关闭域名查找，命令输入同步。

4.配置以太网口的IP为202.119.249.2195.设置登陆提示信息6.对串行口进行描述（描述信息为：welcome to lixin lab）7.将上述信息保存到tftp server8.将实验过程配置写在记事本中进行粘贴。

9.配置VTY访问权限。

10.禁止路由器进行域名解析。

三、实验步骤Router>enableRouter#configure terminalRouter(config)#hostname RA 设置路由器名RA(config)#enable password cisco1 设置密码RA(config)#enable secret cisco2 设置加密密码RA (config)#no ip domain-lookup关闭域名查找（当我们打错命令时，不会去查找DNS，造成延时）RA (config)#line console 0RA (config-line)#logging synchronous命令输入达到同步（信息提示不会打断你的输入）RA (config-line)#exec-timeout 0 0 设置永久不超时RA (config-line)#exitRA(config)#line vty 0 4RA(config-line)#（enable）password cisco3 设置vty密码RA(config-line)#exitRA(config)#service password-encryption 对密码加密RA(config)#int fastEthernet 0/0RA(config-if)#ip address 202.119.249.1 255.255.255.0 对以太网口fa0/0配置IP RA(config-if)#no shutdown 开启端口RA(config-if)#exitRA(config)#banner motd & welcome welcome to ccna lab!!! & 设置登陆提示信息RA(config)#int fa0/1RA(config-if)#description this is a fast port 描述端口信息RA(config-if)#exit//RA(config)#copy running-config tftp 把信息保存到tftpRA#copy running-config tftp 把信息保存到tftp实验二静态路由一、实验设备两台28系列型号路由器通过串口相连。

二、实验要求在R1和R2上启用动态路由，使两端网络能够互通。

R1为DCE端，R2为DTE端。

三、实验步骤1.基本配置（以后的实验基本配置全部省略）Router>enableRouter#configure terminalRouter(config)#hostname R1R1(config)#no ip domain-lookupR1(config)#line console 0R1(config-line)#logging synchronousR1(config-line)#exec-timeout 0 0R1(config-line)#exit2.在R1上配置接口I P地址和时钟频率R1(config)#int s1/0R1(config-if)#ip address 20.0.0.1 255.255.255.0R1(config-if)#clock rate 64000R1(config-if)#no shutdownR1(config-if)#exitR1(config)#int fa0/1R1(config-if)#ip address 10.0.0.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exit3.在R2上配置接口I P地址R2(config)#R2(config)#int s1/0R2(config-if)#ip address 20.0.0.2 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#int fa0/1R2(config-if)#ip address 30.0.0.1 255.255.255.0R2(config-if)#no shutdown4.在R1和R2上配置静态路由R1(config)#ip route 30.0.0.1 255.255.255.0 20.0.0.2R2(config)#ip route 10.0.0.1 255.255.255.0 20.0.0.1【注意事项】1.R(c o n f i g)#i p r o u t e目标网络子网掩码下一跳接口2.在D C E端设置时钟频率。

3.电脑网关不要忘记设置4.V.35连接2台路由器，路由器的串口灯应亮的，如果不亮请插紧线缆或更换线缆。

5.学会用s h o w排错R o u t e r1#s h o w i n t e r f a c e s e r i a l1/2查看接口的状态。

R o u t e r1#s h o w i p i n t e r f a c e b r i e fR o u t e r1#s h o w i p r o u t e6.如果连线的接头没有标识是D T E接头还是D C E接头,用下面的命令查看两个s e r i a l口的情况，方法为：R o u t e r#s h o w c o n t r o l l e r s e r i a l p o r t_n u m b e r7.或者把线缆拧开，针的一头是D T E，洞的一头是D C E。

实验三缺省路由一、实验设备3台28系列型号路由器通过串口相连。

二、实验要求三台2811通过缺省路由使全网互通。

三、实验步骤R1的基本配置：R1#conf tR1#(config)# int fa0/0R1#(config-if)# ip add 192.168.0.1 255.255.255.0R1#(config-if)# exitR1#(config)# int fa0/1R1#(config-if)# ip add 192.168.3.1 255.255.255.0R1#(config-if)# exitR1#(config)# int s0/0/0R1#(config-if)# ip add 192.168.1.1 255.255.255.0R1#(config-if)# no shutR1#(config-if)# clock rate 64000R2的基本配置：R2#conf tR2(config)# int fa0/0R2(config-if)# ip add 192.168.4.1 255.255.255.0R2(config-if)# exitR2(config)# int s0/0/0R2(config-if)# ip add 192.168.1.2 255.255.255.0R2(config-if)# no shutR2(config-if)# exitR2(config)# int s0/0/0R2(config-if)# ip add 192.168.1.2 255.255.255.0R2(config-if)# no shutR2(config-if)# exitR2(config)# int s0/0/1R2(config-if)# ip add 192.168.2.1 255.255.255.0R2(config-if)# no shutR2(config-if)# clock rate 64000R3的基本配置：R3#conf tR3#(config)# int fa0/0R3#(config-if)# ip add 192.168.6.1 255.255.255.0R3#(config-if)# exitR3#(config)# int fa0/1R3#(config-if)# ip add 192.168.5.1 255.255.255.0R3#(config-if)# exitR3#(config)# int s0/0/1R3#(config-if)# ip add 192.168.2.2 255.255.255.0R3#(config-if)# no shut缺省路由配置：R1(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.2 //网络0.0.0.0代表所有网络R2(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.1 //全0掩码代表指定网络中所有主机R2(config)# ip route 0.0.0.0 0.0.0.0 192.168.2.2R3(config)# ip route 0.0.0.0 0.0.0.0 192.168.2.1实验四静态路由+缺省路由+CDP协议一、实验设备三台28系列型号路由器通过串口相连。

二、实验要求三台路由连接5个网段，配置静态路由和缺省路由。

R2为DCE端。

三、实验步骤Router>enRouter#conf tRouter(config)# hostname R1R1(config)#int fa0/1 进入fa0/1端口R1(config-if)#ip address 192.168.0.1 255.255.255.0 添加fa0/1口的IP R1(config-if)#no shutdown 打开fa0/1端口R1(config-if)#exitR1(config)#int s1/0R1(config-if)# ip address 192.168.1.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)#exitR1(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.2 添加缺省路由Router>enRouter#conf tRouter(config)# hostname R2R2 (config)#int fa0/1R2 (config-if)#ip address 192.168.4.1 255.255.255.0R2 (config-if)#no shutdownR2 (config-if)#exitR2 (config)#int s1/0R2 (config-if)#ip address 192.168.1.2 255.255.255.0R2 (config-if)#clock rate 56000 设置时钟R2 (config-if)#no shutdownR2 (config-if)#exitR2 (config)#int s1/1R2 (config-if)#ip address 192.168.2.1 255.255.255.0R2 (config-if)#clock rate 56000R2 (config-if)#no shutR2 (config-if)#exitR2 (config)#ip route 192.168.0.0 255.255.255.0 192.168.1.1 添加静态路由R2 (config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 添加静态路由Router>enRouter#conf tRouter(config)# hostname R3R3(config)#int fa0/1R3 (config-if)#ip address 192.168.3.1 255.255.255.0R3 (config-if)#no shutdownR3 (config-if)#exitR3 (config)#int s1/0R3 (config-if)#ip address 192.168.2.2 255.255.255.0R3 (config-if)#no shutR3 (config-if)#exitR3 (config)#ip route 0.0.0.0 0.0.0.0 192.168.3.1 添加缺省路由在R2上操作：R2 #show cdp neighbors 查看邻居汇总信息R2 #show cdp neighbors detail 查看所有邻居的详细信息R2 #show cdp 显示CDP信息R2 #show cdp traffic 显示CDP所用的数据包的信息R2 #show cdp entry * 显示所有相邻路由器的所有信息R2 #un all 关闭所有DEBUG信息R2 #(config)#cdp run 启动CDP协议R2 #show cdp interface (端口) 显示该端口的CDP信息R2 #clear cdp counter 清除CDP计数器R2 #debug cdp packet 启动CDP数据包调试模式【注意事项】1.D C E应该在路由器2的的两个接口上都配置时钟频率。

合集下载

思科认证CCNA认证试题与答案中文版

思科认证CCNA认证试题与答案中文版

思科认证CCNA认证试题与答案中文版思科认证CCXA认证试题与答案中文版21、一个B类网络，有5位掩码加入缺省掩码用来划分子网，每个子网最多()台主机(A)510(B)512(C)1022(D)2046答案：D22、在路由器中，能用以下命令察看路由器的路由表()(A)arp-a(B)traceroute(C)routeprint(D)displayiprouting-table答案：D23、DHCP客户端是使用地址()来中请一个新的IP地址的(A)0. 0. 0. 0(B)10. 0. 0. 1(0127. 0. 0. 1(D)255. 255. 255. 255答案：D注释:255. 255. 255. 255是全网广播,DHCP客户端发送全网广播来查找DHCP服务器.24、下而有关NAT叙述正确的是()(A)NAT是英文“地址转换”的缩写，又称地址翻译(B)XAT用来实现私有地址与公用网络地址之间的转换(C)当内部网络的主机访问外部网络的时候，一定不需要NAT(D)地址转换的提出为解决IP地址紧张的问题提供了一个有效途径答案:ABD25、以下属于正确的主机的IP地址的是()(A)224. 0. 0.5(B)127. 32. 5. 62(0202. 112.5.0(D) 162. 111. 111. Ill答案：D注释:这个题目不是太严谨,应该加上子网掩码.A:224. 0. 0. 5是多播地址B: 127. 0.0. 0保留作为测试使用C:网络地址26、设置主接口由up转down后延迟30秒切换到备份接口，主接口由down转up后60秒钟切换回主接口的配置为()(A)standbytimer3060(B)standbytimer6030(C)standbytimerenable-delay60disable-delay30(D)standbytimerenable-delay30disable-delay60答案：D27、在一个以太网中，30台pc通过QuidwayR2501路由器s0 口连接internet, QuidwayR2501路由器配置如下：[Quidway-EthernetO] ipaddressl92. 168. 1. 1255. 255. 255. 0[Quidway-EthernetO]quit[Quidway]interfacesO[Quidway-SerialOJ ipaddress211. 136. 3. 6255. 255. 255. 252[Quidway-Serial0」link-protocolppp一台PC机默认网关为192. 168. 2.1,路由器会怎样处理发自这台PC 的数据包？(A)路由器会认为发自这一台PC的数据包不在同一网段，不转发数据包(B)路由器会自动修正这一台PC机的IP地址，转发数据包(C)路由器丢弃数据包，这时候需要重启路由器，路由器自动修正误配(D)路由器丢弃数据包，不做任何处理，需要重配PC网关为192. 168. 1. 1答案：D注释:PC的'默认网关要指向路由器的以太网口的IP地址.28、ISDNB信道速率是()(A)16kbps(B)64kbps(C)144kbps(D)2048kbps答案:B参考知识点：综合数字业务网(ISDN)由数字电话和数据传输服务两部分组成，一般由电话局提供这种服务。

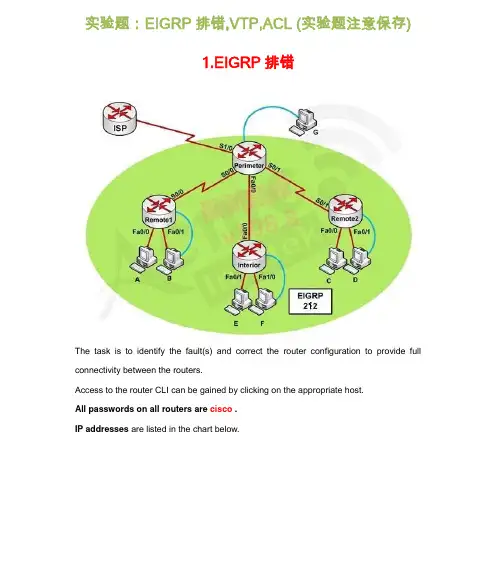

CCNA题库实验题
