第一章 绪论

1、 概念：

水准面、大地水准面、高差、相对高程、绝对高程、测定、测设

2、 知识点：

（1） 测量学的重要任务是什么？(测定、测设)

（2） 铅垂线、大地水准面在测量工作中的作用是什么？(基准线、基准面)

（3） 高斯平面直角坐标系与数学坐标系的异同。

（4） 地面点的相对高程与高程起算面是否有关？地面点的相对高程与绝对高程的高程起算面分别是什么？

（5） 高程系统

（6） 测量工作应遵循哪些原则？

（7） 测量工作的基本内容包括哪些？

一、名词解释：

1.简单：

铅垂线：铅垂线是指重力的方向线。

1.水准面 ：设想将静止的海水面向陆地延伸，形成一个封闭的曲面，称为水准面。

大地体：大地水准面所包围的地球形体称为大地体，它代表了地球的自然形状和大小。

地物：测量上将地面上人造或天然的固定物体称为地物。

地貌：将地面高低起伏的形态称为地貌。

地形：地形是地物和地貌的总称。

2.中等：

测量学：测量学是研究地球的形状和大小以及确定地面点位的科学。

测定 即测绘：是指使用测量仪器与工具，通过测量和计算，把地球表面的地形缩绘成地形图，供经济建设、规划设计、科学研究和国防建设使用。

测设：测设又称施工放样，是把图纸上规划好的建筑物、构筑物的位置在地面上标定出来，作为施工的依据。

特征点：特征点是指在地物的平面位置和地貌的轮廓线上选择一些能表现其特征的点。

3.偏难：

变形观测：变形观测是指对地表沉降、滑动和位移现象以及由此而带来的地面上建筑物的变形、倾斜和开裂等现象进行精密的、定期的动态观测，它对于地震预报、大型建筑物和高层建筑物的施工和安全使用都具有重要意义。

大地水准面：由于水面可高可低，因此水准面有无穷多个，其中通过平均海水面的水准面，称为大地水准面，大地水准面是测量工作的基准面。

高程：地面点的高程是从地面点到大地水准面的铅垂距离，也称为绝对高程或海拔，用H表示，如A点的高称记为HA。

填空题

1.测量内业依据的基准面和基准线：参考椭球面、法线。

2.测量外业依据的基准面和基准线：大地水准面、铅垂线。

3.测量的四原则：在布局上应遵循“从整体到局部”的原则;在测量程序上应遵循“先控制后碎部”的原则;在测量精度上应遵循“由高级到低级”的原则；步步有检核。

4.经纬仪和水准仪读数：单位是m，保留在小数点第三位，单位不能少，记在几度几分几秒时，0不能少。（一百二十三度一分一秒记为123度01分）。

5.测量工作的基准方向：真子午线方向、磁子午线方向和坐标纵向方向。

6.权的定义：表示各观测值方差之间比例关系的数字特征。

7.地物注记的方式：文字注记、数字注记、符号注记。

8.通过格列尼治天文台的子午线是0°经线，即本初子午线。

9.等高线的定义：地形图上高程相等的各点所连成的闭合曲线。

10.等高距：地形图上相邻两条等高线的高差。

11.等高线平距：地形图上，两条相邻等高线之间的水平距离.

12.等高线的密度和疏密: 表示地势起伏的程度，越密的地方，地势起伏越厉害，越疏的地方，地势越平坦。

13.比例尺：图上距离比实地距离缩小或扩大的程度。

14.比例尺的精度：比例尺的大小所放映的地图详尽程度。

15.水准仪DS3中D表示“大地”， 下标数字3表示水准仪的标称精度，表示该型号的水准仪每公里往返测量的高差中误差不超过±3mm。

16.地建6型经纬仪（DJ6型经纬仪）：D是大地测量、J是经纬仪、6是该类仪器所能达到的精度指标。

尺垫放置于转点，使转点稳定，起到放置水准尺下沉的目的。

17.测回法测角：第1个测回在零度附近，第2个测回在90度附近，第3个测回在n/180度附近。

18.地形图的分幅方法：:一种是经纬网梯形分幅法或国际分幅法;另一种是坐 标格网正方形或矩形分幅法。

19.经纬仪的安置方法、步骤：第一步：将三脚架调成等长并根据操作者身高调整，将仪器固定在三脚架上，使仪器基座面与三脚架上顶面平行。第二步：对中，将仪器摆在测站上，目估大致对中后，踩稳一条脚架，调好光学对中器目镜与物镜，用双手各提一条脚架腿前后、左右摆动，眼观对中器使得十字丝交点与测站点重合，放稳并踩实脚架。第三步：粗平，伸缩三脚架，整平圆水准器泡。第四步：精平，使水准管平行两脚螺旋，整平水准管，顺转照准部九十度，用第三个脚螺旋整平水准管。第五步：检查光学对点器，若有少量偏差，可打开中心连接螺旋平移基座，使其精确对中，旋紧连接螺旋，再检查水准气泡是否居中。重复“第四步、第五步”，直至精确对中和整平仪器。

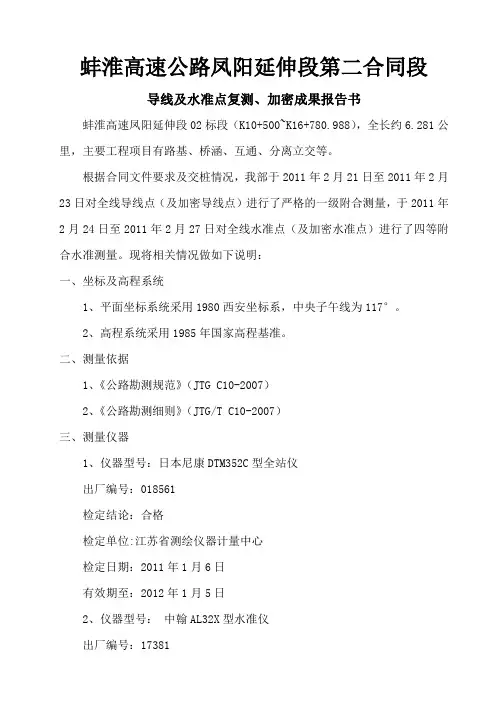

蚌淮高速公路凤阳延伸段第二合同段

导线及水准点复测、加密成果报告书

蚌淮高速凤阳延伸段02标段（K10+500~K16+780.988），全长约6.281公里，主要工程项目有路基、桥涵、互通、分离立交等。

根据合同文件要求及交桩情况，我部于2011年2月21日至2011年2月23日对全线导线点（及加密导线点）进行了严格的一级附合测量，于2011年2月24日至2011年2月27日对全线水准点（及加密水准点）进行了四等附合水准测量。现将相关情况做如下说明：

一、坐标及高程系统

1、平面坐标系统采用1980西安坐标系，中央子午线为117°。

2、高程系统采用1985年国家高程基准。

二、测量依据

1、《公路勘测规范》（JTG C10-2007）

2、《公路勘测细则》（JTG/T C10-2007）

三、测量仪器

1、仪器型号：日本尼康DTM352C型全站仪

出厂编号：018561

检定结论：合格

检定单位:江苏省测绘仪器计量中心

检定日期：2011年1月6日

有效期至：2012年1月5日

2、仪器型号： 中翰AL32X型水准仪

出厂编号：17381 检定结论：合格

检定日期：2011年1月6日

有效期至：2012年1月5日

四、测量过程及方法

1、一级导线测量

我标段于2011年1月10日接桩后，立即组织测量人员对所接导线及水准点进行加密设点工作。设计方提供的导线控制点有GD01、GD02、E121、E122、E123、E124、E125、E126、E127、E128、E130、E131共12个点；另根据我部现场施工需求沿线增加BH01、BH02、BH04、BH05、BH06、BH07、BH08-1、BH09-1、BH10、BH12、BH15、BH16、BH17共13个导线加密点；由于E122、E123两点经现场观测，已经有明显的挪动，故未采用；因此全线复测、加密导线点共23个。我部测量人员于2011年2月21日开始进行Ⅰ级附和导线测量工作，于2011年2月23日完成整个导线点复测工作。

⽅位⾓计算公式

⼀、直线定向1、正、反⽅位⾓换算

对直线⽽⾔，过始点的坐标纵轴平⾏线指北端顺时针⾄直线的夹⾓是的正⽅位⾓，⽽过端点的坐标纵轴平⾏线指北端顺时针⾄直

线的夹⾓则是的反⽅位⾓，同⼀条直线的正、反⽅位⾓相差，即同⼀直线的正反⽅位⾓

＝ (1-13)

上式右端，若<，⽤“＋”号，若，⽤“－”号。2、象限⾓与⽅位⾓的换算

⼀条直线的⽅向有时也可⽤象限⾓表⽰。所谓象限⾓是指从坐标纵轴的指北端或指南端起始，⾄直线的锐⾓，⽤表⽰，取值范围为。为了说明直线所在的象限，在前应加注直线所在象限的名称。四个象限的名称分别为

北东（NE）、南东（SE）、南西(SW)、北西(NW)。象限⾓和坐标⽅位⾓之间的换算公式列于表1-4。

表1-4 象限⾓与⽅位⾓关系表

3、坐标⽅位⾓的推算

测量⼯作中⼀般并不直接测定每条边的⽅向，⽽是通过与已知⽅向进⾏连测，推算出各边的坐标⽅位⾓。

设地⾯有相邻的、、三点，连成折线（图1-17），已知边的⽅位⾓，⼜测定了和之间的⽔平⾓，求边的⽅位⾓，即是相邻边坐标⽅位⾓的推算。

⽔平⾓⼜有左、右之分，前进⽅向左侧的⽔平⾓为，前进⽅向右侧的⽔平⾓。

设三点相关位置如图1-17()所⽰，应有

＝＋＋ (1-14)

设三点相关位置如图1-17()所⽰，应有

＝＋＋－＝＋－ (1-15)

若按折线前进⽅向将视为后边，视为前边，综合上⼆式即得相邻边坐标⽅位⾓推算的通式：

＝＋(1-16)

显然，如果测定的是和之间的前进⽅向右侧⽔平⾓，因为有＝－，代⼊上式即得通式

＝－ (1-17)

上⼆式右端，若前两项计算结果<，前⾯⽤“＋”号，否则前⾯⽤“－”号。

⼆、坐标推算1、坐标的正算

地⾯点的坐标推算包括坐标正算和坐标反算。坐标正算，就是根据直线的边长、坐标⽅位⾓和⼀个端点的坐标，计算直线另⼀个端点的坐标的⼯作。如图1所⽰，设直线AB的边长DAB和⼀个端点A的坐标XA、YA为已知，则直线另⼀个端点B的坐标为：XB=XA+ΔXAB

YB=YA+ΔYAB
