液压与气动技术参考答案

液压传动与气动技术理论考核试题(题库及答案)一、选择题（每题3分，共30分）1. 液压系统中的工作介质是（）。

A. 气体B. 液体C. 固体D. 混合介质答案：B2. 下列哪种泵属于变量泵？（）A. 齿轮泵B. 螺杆泵C. 柱塞泵D. 涡轮泵答案：C3. 液压缸的输出力与（）成正比。

A. 液压缸的工作面积B. 液压缸的行程C. 液压泵的流量D. 液压泵的压力答案：A4. 液压系统中，减压阀的作用是（）。

A. 调节系统压力B. 减小系统压力C. 保持系统压力恒定D. 提高系统压力答案：B5. 下列哪种气动元件属于执行元件？（）A. 气源处理装置B. 气缸C. 气动阀D. 气动传感器答案：B6. 气动系统的压力通常为（）。

A. 0.5MPaB. 1.0MPaC. 1.5MPaD. 2.0MPa答案：B7. 下列哪种气动元件属于逻辑元件？（）A. 气缸B. 气动阀C. 气动继电器D. 气动传感器答案：C8. 下列哪种液压泵的排量与转速成正比？（）A. 齿轮泵B. 螺杆泵C. 柱塞泵D. 涡轮泵答案：A9. 液压马达与液压泵在结构上的主要区别是（）。

A. 转子B. 定子C. 叶轮D. 柱塞答案：D10. 气动系统的供气方式有（）。

A. 定量供气B. 定压供气C. 变量供气D. 变压供气答案：B二、填空题（每题3分，共30分）1. 液压系统的基本组成部分有：________、________、________、________。

答案：动力元件、执行元件、控制元件、辅助元件2. 液压泵的排量是指泵在________时每转一周所输出的液体体积。

答案：单位时间3. 液压缸按结构形式可分为________、________、________。

答案：活塞式、柱塞式、膜片式4. 气动系统中的压力调节阀有________、________、________三种。

答案：减压阀、溢流阀、顺序阀5. 液压系统的泄漏主要有________泄漏和________泄漏两种。

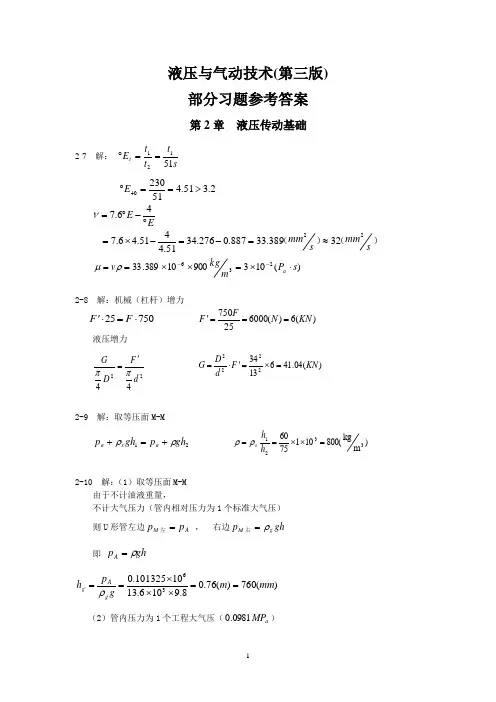

液压与气动技术(第三版) 部分习题参考答案第2章 液压传动基础2-7 解： st t t E t 51121==︒2.351.45123040>==︒E EE ︒-︒=46.7ν）（）（s mm s mm 2232389.33887.0276.3451.4451.46.7≈=-=-⨯=)(10390010389.33236s P mkg v a ⋅⨯=⨯⨯==--ρμ2-8 解：机械（杠杆）增力75025⋅=⋅'F F)(6)(600025750KN N FF ===' 液压增力2244d F D Gππ'=)(04.41613342222KN F d D G =⨯='⋅=2-9 解：取等压面M-M21gh p gh p a s a ρρ+=+)m kg 800( 10175603321=⨯⨯==h h sρρ2-10 解：（1）取等压面M-M由于不计油液重量，不计大气压力（管内相对压力为1个标准大气压）则U 形管左边A M p p =左 ， 右边gh p g M ρ=右 即 gh p A ρ=)(760)(76.08.9106.1310101325.036mm m g p h g A g ==⨯⨯⨯==ρ （2）管内压力为1个工程大气压（a MP 0981.0）)(1110)(1.118.9900100981.06cm m g p h y a y ==⨯⨯==ρ2-11 解：（a ）)(3.6)(103.61.0410546242MPa P d Fp a =⨯=⨯⨯==ππ(b))(3.642MPa d Fp ==π2-12 解： v d Av q V 24π== )(85.025*********1062526242s m A q v v =⨯⨯=⨯⨯⨯==-ππw p v g h p v g h p ∆+++=++22222211112121ραρραρ式中a p p =1， 01=h ， 01=v ，2h =H ，代入上式，整理可得2222222v d l v gH p p a ρλραρ⋅++=-el e R vdR <=⨯⨯⨯==--5.10621020102585.063ν=2300， 层流，2=α0705.075==eR λ 2p p a -285.090010254.00705.0285.029004.08.9900232⨯⨯⨯⨯+⨯⨯+⨯⨯=-=4545(Pa)第3章 液压动力元件3-6 已知：p =10MPa ，n =1450r/min ，V =200mL/r ，95.0=V η，9.0=η求：?0=P ， ?=i P 解：（1）求液压泵的输出功率 液压泵的实际流量)min(5.27595.01450102003LVn q q v v vt v =⨯⨯⨯===-ηη 液压泵的输出功率)(92.45)(1092.451065.27510103460kW W pq P v =⨯=⨯⨯⨯== （2）求电机的驱动功率)(519.092.450kW P P i ===η3-7 已知：m =3mm ，z =15， b =25mm ， n=1450r/min ， min /25L q v =求：?=V ， ?=V η解：)(48.22102531566.666.6322rmL b zm V =⨯⨯⨯⨯==-)min (59.3214501048.223LVn q vt =⨯⨯==-7671.059.3225===vt v v q q η （可见齿轮泵容积效率较低）3-8 已知：转子外径d =83mm ，定子内径D =89mm ，叶片宽度b =30mm求：（1）当rm L V 16=时，?=e ； （2）?max =V解：（1）beD V π2=)(954.0)(0954.010893014.321622mm cm bD V e ==⨯⨯⨯⨯==-π （2）)(32mm dD e =-=)(30.501086330223max rmL beD V =⨯⨯⨯⨯==-ππ3-9 已知：︒=18γ，d =15mm ，D =116mm ， z =7， 95.0==m V ηη，n =980r/min ， p =32MPa求：?max =V ， ?=vt q ， ?=V q ， ?=i P解：z r D d V ⋅=tan 42max π)(60.46718tan 1161542r mL =⨯︒⨯⨯⨯=π)min(67.4598060.46LVn q vt =⨯==)min.(38.4395.067.45L q q v vt v =⨯=⋅=ηm v vi pq P P ηηη==)(6.25)(2563595.095.0)106/(1038.433246kW W ==⨯⨯⨯⨯=第4章 液压执行元件4-4 已知：p =3.5MPa ， D =0.09m ， d =0.04m ， v =0.0152m/s 求：F =？，?=V q 解：)(86.17)(178585.3)(422kN N d D F ==⨯-=π)(40152.022d D vA q v -⨯==π=7.76×10-5m 3/s = 4.6L/min 4-6 已知：min /30L q V =, MPa p 4= 求：（1）若 v 2 =v 3 = 4m/min ，D =？，d =?(2) F =? 解： D =1.414d324v d q v ⋅=π34v q d vπ=)(78)(108.760/614.3)106/(30424mm m d =⨯=⨯⨯⨯=-查表4-4，取d =80mm)(14.1132mm d D ==查表4-5，取D =110mm)(38)(37994411044221kN N p D F ==⨯⨯==ππ)(18)(178984)80110(4)(422222kN N p d D F ==⨯-=-=ππ)(20)(20096423KN N p d F ===π4-7 已知：单杆缸， D =125mm ，d =90mm ， min /40L q v =，a MP p 5.21= ，02=p求：（1）无杆腔进油，v 1，F 1=? （2）有杆腔进油，v 2，F 2=? （3）差动连接，v 3，F 3=？ 解：（1）无杆腔进油)(66.30)(30665.212544212111kN N p D A p F ==⨯⨯===ππ(2)有杆腔进油 5.210)90125(4)(422122212⨯⨯-⨯=⋅-==ππp d D A p F=14768N=14.77(kN)min)/(77.6)/(1128.0)(42221m s m d D q A q v vv ==-==π (3)差动连接)(9.15)(15896259044212313KN N p d A p F ==⨯⨯===ππmin)/(29.6)/(105.01090106/4044624233m s m d q A q v v v ==⨯⨯⨯⨯===-ππ第5章 液压控制元件5-6 解：（a ）a MP p 2=， (b)a MP p 11= 5-7 解：(a) 取决于调定压力值低的阀； （b ）取决于调定压力值高的阀。

文才系统西安理工大学-液压与气动技术所有答案Y型先导式溢流阀一般用于（）A低压系统B中压系统C高压系统答案是：参考答案：B用来测量液压系统中液体压力的压力表所指示的压力为（）。

A绝对压力B相对压力C真空度答案是：参考答案：B调压回路中调定系统最大压力的液压元件是（）。

A溢流阀B减压阀C顺序阀答案是：参考答案：A柱塞泵中的柱塞往复运动一次,完成一次（）。

A进油B压油C进油和压油答案是：参考答案：C减压阀的出口压力比进口压力（）。

A大B小C相同答案是：参考答案：B当用一个液压泵驱动的几个工作机构需要按一定的顺序依次动作时,应采用（）。

A方向控制回路B调速回路C顺序动作回路答案是：参考答案：C当双活塞杆液压缸的缸体固定,活塞杆与运动件固连时,其运动件的运动范围等于液压缸有效行程的（）。

A一倍B二倍C三倍答案是：参考答案：C连续性方程是能量守定律在流体力学中的一种表达形式。

A对B错答案是：参考答案：B绝对压力是以绝对真空为基准的压力，用压力表测得的压力数值就是绝对压力。

A对B错答案是：参考答案：B气压传动系统中的安全阀是指（）。

A溢流阀B减压阀C顺序阀答案是：参考答案：B在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为理论流量，它等于排量、转速和泵的容积效率三者之乘积。

A对B错答案是：参考答案：B减压阀主要用于降低系统某一支路的油液压力，它能使阀的出口压力基本不变。

A对B错答案是：参考答案：A单杆活塞式液压缸差动联接时，无杆腔压力必大于有杆腔压力。

A对B错答案是：参考答案：B容积调速回路既无溢流损失，也无节流损失，故效率高，发热少。

但速度稳定性则不如容积节流调速回路。

A对B错答案是：参考答案：A先导式溢流阀的调压弹簧是主阀芯上的弹簧。

A对B错答案是：参考答案：B调速阀是由定差减压阀与节流阀串联而成的组合阀。

A对B错答案是：参考答案：A轴向柱塞泵是通过调节斜盘来调节泵的排量。

A对B错答案是：参考答案：A在液压传动系统中，为了实现机床工作台的往复运动速度一样，采用单出杆活塞式液压缸。

液压气动技术试题库及其答案一、选择题1. 液压系统中，液压泵的作用是（A）A. 提供压力油B. 调节压力C. 控制流量D. 改变方向2. 液压系统中，溢流阀的作用是（B）A. 调节流量B. 调节压力C. 控制方向D. 保安作用3. 液压马达与液压泵在结构上的主要区别是（C）A. 排量不同B. 流量不同C. 转矩不同D. 转速不同4. 气动系统中，气源处理装置的作用不包括（D）A. 压缩空气净化B. 压缩空气过滤C. 压缩空气减压D. 压缩空气输送5. 下列气动元件中，不属于执行元件的是（B）A. 气缸B. 气源处理装置C. 气动马达D. 气动阀二、判断题1. 液压泵的输出流量与液压泵的转速成正比。

（√）2. 液压系统中的压力损失主要包括沿程损失和局部损失。

（√）3. 液压马达的输出扭矩与液压马达的排量成正比。

（√）4. 气动系统的压力取决于气源处理装置的输出压力。

（×）5. 气动执行元件的动作速度不受气压影响。

（×）三、填空题1. 液压系统中的压力单位是______。

答案：帕斯卡（Pa）2. 液压泵的排量是指______。

答案：单位时间内泵输出的液体体积3. 气动系统中，气源处理装置主要包括______、______和______。

答案：气源、过滤器、减压阀4. 液压系统中的执行元件主要有______、______和______。

答案：液压缸、液压马达、液压伺服阀5. 气动系统中的控制元件主要有______、______和______。

答案：方向控制阀、流量控制阀、压力控制阀四、简答题1. 简述液压泵的工作原理。

答案：液压泵是利用密封容积的变化来工作的。

当泵的主动轴旋转时，泵的密封容积发生变化，形成吸油和排油过程。

在吸油过程中，泵的密封容积增大，产生负压，油液在大气压力的作用下进入泵的吸油腔；在排油过程中，泵的密封容积减小，油液被压缩并排出泵的排油腔。

2. 简述气动系统的组成。
