齿轮二段碳氮共渗工艺齿轮二段碳氮共渗工艺是一种常用的表面改性工艺，通过将碳和氮元素渗透到齿轮表面，可以显著提高齿轮的硬度和耐磨性。
本文将介绍齿轮二段碳氮共渗工艺的原理、工艺流程和应用前景。
一、原理齿轮二段碳氮共渗工艺是在表面渗碳的基础上再进行氮化处理，通过高温气体中的碳氮化合物与齿轮表面的碳和氮元素发生反应，使碳和氮元素均匀地渗透到齿轮表面，形成高硬度的碳氮化层。
碳氮化层的硬度通常可达到1000-1200HV，远远高于传统的渗碳层。
二、工艺流程齿轮二段碳氮共渗工艺的工艺流程一般包括以下几个步骤：1. 预处理：将待处理的齿轮进行除油、除锈等预处理工作，以保证表面的清洁度和平整度。
2. 渗碳：将齿轮放入渗碳炉中，加热至适当温度，然后将含碳气体通入炉腔，通过扩散作用使碳元素渗透到齿轮表面形成碳化层。
渗碳时间通常为几小时到几十小时，具体时间取决于齿轮的尺寸和要求的碳化层厚度。
3. 氮化：在渗碳后，将齿轮继续保持在高温下，然后引入含氮气体进行氮化处理。
氮元素会与碳元素发生化学反应，形成碳氮化层。
氮化时间通常较短，一般为几小时。
4. 冷却：将氮化后的齿轮从高温环境中取出，进行冷却处理。
冷却速度的选择会影响到碳氮化层的组织结构和性能。
5. 后处理：对冷却后的齿轮进行清洗、除渣等后处理工作，以保证表面的光洁度和质量。
三、应用前景齿轮二段碳氮共渗工艺具有以下优点：1. 提高齿轮的硬度和耐磨性：碳氮化层比传统的渗碳层硬度更高，能够有效提高齿轮的耐磨性和使用寿命。
2. 提高齿轮的承载能力：碳氮化层的硬度和强度提高了齿轮的承载能力，可以适用于更高负荷和更严苛的工况。
3. 提高齿轮的抗腐蚀性能：碳氮化层能够有效抵御氧化和腐蚀，延长齿轮的使用寿命。
齿轮二段碳氮共渗工艺在各个领域都有广泛的应用，特别是在汽车、航空航天、机械制造等行业中。
例如，在汽车传动系统中，齿轮的耐磨性和承载能力对于提高传动效率和减少噪音都起着重要作用。
齿轮二段碳氮共渗工艺能够满足对于高强度、高耐磨、高精度的齿轮的需求，提高整车的性能和可靠性。

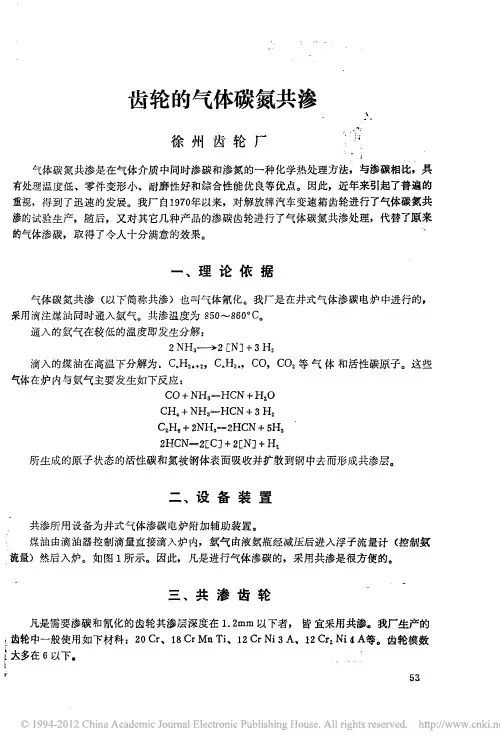

齿轮渗氮、氮碳共渗工艺及质量控制
齿轮渗氮是一种提高齿轮表面硬度和耐磨性的表面处理方法，可以通过在齿轮表面注入氮气，使其在表面形成氮化层。
齿轮渗氮的主要工艺包括气体渗氮和盐浴渗氮两种方法。
1. 气体渗氮工艺：气体渗氮是将齿轮置于渗氮炉中，通过加热至高温状态，然后通过氨气或氮气等气体进行渗透处理，使氮原子渗入齿轮表面形成氮化层。
这种工艺具有操作简单、渗透深度可控、成本较低等优点。
2. 盐浴渗氮工艺：盐浴渗氮是将齿轮浸入温度较高的盐浴溶液中进行处理，使盐浴溶液中的氮原子渗透到齿轮表面形成氮化层。
这种工艺渗透速度较快，渗透深度大，但操作复杂，成本较高。
质量控制是齿轮渗氮过程中非常重要的环节，主要包括以下几个方面：
1. 温度控制：温度是齿轮渗氮过程中的重要参数，需要控制在合适的范围内，以保证渗透效果和避免过热损坏齿轮。
2. 渗氮时间控制：渗氮时间是影响氮化层深度和均匀性的重要因素，需要根据齿轮的具体要求和设计要求来确定。
3. 渗氮介质控制：选择合适的渗氮介质对于渗透效果和氮化层质量都有重要影
响，需要根据具体情况进行选择。
4. 清洗和处理后的质量检验：渗氮后需要对齿轮进行清洗和处理，以去除表面的残留物，然后进行质量检验，包括硬度测试、金相分析、氮化层厚度测量等。
通过合理的工艺选择和质量控制，可以确保齿轮渗氮的效果和质量，提高齿轮的使用寿命和性能。
2020年 第2期热加工12F失效分析ailure Analysis碳氮共渗工艺造成齿轮失效的环节误区饶命重庆高金实业有限公司 重庆 401122摘要：用一批齿轮失效案例说明在碳氮共渗的工艺过程中，由于齿轮无法满足使用要求，造成齿轮在服役过程中早期失效的工艺环节误区。
关键词：碳氮共渗；失效；环节；工艺1 序言齿轮常用的加工工艺为：低碳合金钢材料经模锻成形、正火、铣齿机加工、表面化学处理，最后齿面精加工完成。
齿轮在表面化学处理方式中，又多用碳氮共渗或渗碳淬火工艺。
2 碳氮共渗工艺（1）碳氮共渗相对于渗碳淬火的优点1）比渗碳淬火温度低，一般为820~860℃，齿变形小。
2）共渗温度低，马氏体针细小，不宜过热，可直接淬火。
3）外表干净光洁，表面不易形成炭黑。
4）相对于渗碳淬火具有更高的耐磨性和疲劳强度。
5）抗咬合性能更优。
（2）碳氮共渗相对于渗碳淬火的缺点1）由于有氮的渗入，大大降低齿轮材料的Ms 点，淬火后表层残留奥氏体较多，降低表层硬度及强度。
2）由于渗入温度低，相对于渗碳工艺时间更长，渗层浅，一般用于轻载荷齿轮[1]。
摩托车齿轮一般为小模数齿轮，渗层要求不超过1.00mm 。
因此，我公司研发的摩托车齿轮表层化学处理多选用碳氮共渗工艺。
3 失效问题分析我公司研发的E05变速箱进行台架耐久试验，6档主、从动齿轮出现过多次失效断裂，运行时间都在50h 左右。
表现形式为：大部分啮合齿面出现麻点及片状剥落，且其中一个齿在剥落处疲劳扩展断裂，如图1~图3所示。
该齿轮材料为20Cr2Ni4，最终热处理工艺为碳氮共渗处理。
齿轮麻点及片状剥落都属于接触应力疲劳范畴，产生的原因主要有以下几个因素：1）齿形齿向尺寸精度偏差、偏载、过载。
2）润滑不当。
A 图1 齿啮合面片状剥落宏观形貌图2 齿面缺陷处的微观形貌（100×）3）表面软基层（脱碳等）。
4）表层碳化物超标。
5）原材料不纯净，夹杂物较多。
E05变速箱进行了4次台架耐久试验。
齿轮碳氮共渗工艺过程引言齿轮碳氮共渗工艺是一种将碳和氮渗入齿轮表面，以提高齿轮的硬度、耐磨性和抗腐蚀性能的方法。
在工程领域中，齿轮是非常重要的传动元件，其质量和性能直接影响着机械设备的性能和寿命。
因此，通过碳氮共渗工艺对齿轮进行表面处理可以大大增强其使用寿命和性能。
工艺过程齿轮碳氮共渗工艺主要分为以下几个步骤：1. 准备工作在进行齿轮碳氮共渗之前，首先需要对齿轮进行准备工作。
这包括清洗和除油处理，以确保表面干净无杂质，以便更好地进行渗透。
2. 渗透处理在准备工作完成后，将齿轮放入碳氮共渗设备中进行渗透处理。
渗透处理是使用特定的气体或液体介质，在高温高压的环境下，使碳和氮渗入齿轮表面。
渗透时间和温度是决定表面硬度和渗透层厚度的关键参数。
3. 离子氮化处理渗透处理完成后，对齿轮进行离子氮化处理。
离子氮化是一种通过电子轰击、离子轰击等方式，使氮渗入材料表面形成氮化层的方法。
离子氮化处理可以进一步提高齿轮的硬度和耐磨性能。
4. 淬火处理离子氮化处理完成后，对齿轮进行淬火处理。
淬火是通过将齿轮迅速冷却，使其组织产生相变，并提高其硬度和耐磨性能的方法。
淬火温度和冷却速度根据齿轮材料的不同进行调节。
5. 回火处理淬火处理完成后，进行回火处理。
回火是通过加热齿轮到适当的温度，然后保温一定时间，使其组织产生回复和回软的方法。
回火可以减小淬火过程中产生的内应力，提高齿轮的韧性和强度。
6. 表面处理回火处理完成后，对齿轮进行表面处理。
表面处理包括抛光和喷涂防腐漆等步骤，以提高齿轮的表面光洁度和抗腐蚀性能。
结论齿轮碳氮共渗工艺是一种有效地提高齿轮硬度、耐磨性和抗腐蚀性能的表面处理方法。
该工艺过程主要包括准备工作、渗透处理、离子氮化处理、淬火处理、回火处理和表面处理等步骤。
通过合理的操作和参数调节，可以获得理想的齿轮性能。
然而，齿轮碳氮共渗过程还存在一些问题，如渗透层的均匀性和渗透深度的控制等。
因此，需要进一步研究和改进工艺参数，以提高齿轮碳氮共渗的效果和质量。
