海口市新埠岛海南之心——和风水岸 桩承台筏板基础施工方案 1 第一章 编制依据及说明 一、编制依据 1、海南华筑国际工程设计咨询管理公司设计的海南之心-和风水岸别墅工程项目施工图。 2、招、投标文件、施工合同等。 3、工程建设标准强制性条文。 4、建设工程质量管理条例。 5、国家的有关规范、规程、标准及文件。 6、国家现行施工规范、规程及标准（附下表）； 序号 类别 规范及标准名称 编 号 1 国家 工程结构可靠性设计统一标准 GB50153-2008 2 国家 建筑工程抗震设防分类标准 GB50223-2008 3 国家 建筑结构制图标准 GB/T50105-2010 4 国家 工程建设标准强制性条文（房屋建筑部分） 2013年版 5 国家 建筑结构荷载规范 GB50009-2012 6 国家 建筑地基基础设计规范 GB50007-2011 7 国家 混泥土结构设计规范 GB50010-2010 8 国家 建筑抗震设计规范 GB50011-2010 9 行业 高层建筑混泥土结构技术规程 JGJ3-2010 11 行业 工业建筑防腐设计规范 GB50046-2008 12 国家 国家规定的建筑工程设计文件编制深度规定 2008年版 13 国家 建筑设计防火规范 GB50016-2006 14 国家 民用建筑设计通则 GB50352-2005 17 国家 无障碍设计规范 GB/T50763-2012 18 国家 住宅建筑规范 GB50368-2005

19 行业 住宅设计规范 GB50096-2011 20 行业 夏热冬暖地区居住建筑节能设计标准 JGJ75-2003 海口市新埠岛海南之心——和风水岸 桩承台筏板基础施工方案 2 7、工程应用的主要图集（附下表） 序号 类别 图集名称 编号 1 国家 外墙伸缩缝 98ZJ111 2 国家 砼结构施工图平面整体表示方法制图规则和构造详图 11G101-1 3 国家 05系列建筑标准设计图集 05

二、编制说明 针对本工程的实际情况和招标文件要求，在施工组织设计中我们把施工总体目标、施工总平面布置图、施工总进度计划、施工机械设备、劳动力计划、主要项目施工方法、工程质量保证措施、工期保证措施、安全文明施工保证措施、环境保护措施、职业健康安全在本施工组织设计中作重点阐述，其他常规性施工项目的施工方法仅作一般性阐述，以体现本施工组织设计的全面性、科学性、针对性和可操作性。 我公司机构健全，公司总工、工程部（下设技术部、质量处、安全处、机械设备处）是指导、督促和检查履行工期，执行国家及地方标准、规范、规程、施工组织设计和公司规章制度的职能部门，使工程安全、质量、文明施工和工期得到了有效的保证。 本施工方案为土建部分。 海口市新埠岛海南之心——和风水岸 桩承台筏板基础施工方案

3 第二章 工程概况 一、工程简介 工程名称：海口市新埠岛海南之心-和风水岸 建设单位：海口市新埠岛开发建设总公司 设计单位：海南华筑国际工程设计咨询管理公司 监理单位：海南航达工程建设监理公司 施工单位： 广东十六冶建设有限公司 总用地面积：18737.13㎡ 总建筑面积：12833.77㎡ 建筑高度：9.3m（室外地面高度） 结构类型：剪力墙结构 海口市新埠岛海南之心-和风水岸别墅工程，位于海南省海口市新埠岛。该工程由12幢地下室小别墅建筑群组成。独栋为9#、10#、11#,总面积：1764.93平方米;双联排为2#、3#、12#、15#，总面积：2454.24平方米；六联排为：1#、5#、6#、7#、8#，总面积8564平方米。

二、建筑概况 总建筑面积 12833.77㎡ 建筑等级 一级 安全等级 二级 人防等级 无 场地类别 二类a 抗震等级 三级 抗震烈度 8度 耐火等级 二级

层数 地上1-3层，地下1层 建筑总高度 9.3m 防水层年限 10年 耐久年限 50年 使用功能 地下室一层为储藏室；地上一、二、三层均为住宅类。 海口市新埠岛海南之心——和风水岸 桩承台筏板基础施工方案

4 主 要 材 料 做 法

地下室防水 地下水位为2米，采用钢筋混凝土自防水和SBS弹性沥青防水卷材防水相结合的防水设计，钢筋混凝土自防水等级≥S6，SBS弹性沥青防水卷材为4mm。

地面以下墙体 采用MU10复合免烧装，M7.5水泥砂浆砌筑

内隔墙 采用轻质墙，自重≤12.0KN/m3,±0.00以上采用M5混合砂浆，以下采用M7.5水泥砂浆

外墙 采用复合免烧砖，±0.00以上采用M5混合砂浆，以下采用M7.5水泥砂浆

屋面防水 本工程屋面防水等级为二级，主要屋面采用倒置式，详细构造做法见建筑构造装修一览表

内墙面 A5.0加气混泥土砌块，厚度200/100cm，套配砂浆 外墙面 A5.0加气混泥土砌块，厚度200cm，套配砂浆 室内装修 装修做法见“室内外装修构造做法表”

楼、地面 地面垫层应铺设在均匀劣实的基土上，耕土和淤泥层必须挖除后用素土或灰土分层劣实，填土的压实系数不小于0.9，软弱地基应做处理后才可做垫层

门窗 本工程所注门窗尺寸均为洞口尺寸，门窗立面为外观立面，厂家制作门窗时需留安装尺寸，主体施工时预留门窗预埋件并做防腐朽处理 海口市新埠岛海南之心——和风水岸 桩承台筏板基础施工方案 5 第三章 结构概况 1、结构体系 基础采用预应力管桩承台筏板基础，主体结构为剪力墙结构，现浇梁板式钢筋混凝土楼盖。 2、钢筋选用 楼板、梁、柱、墙钢筋采用HPB300、HRB335和HRB400等。 3、钢筋接头方式 基础梁及框架梁钢筋的接头三级钢采用直螺纹连接接头，框架柱纵筋采用电渣压力焊连接，墙体、底板及顶板钢筋部分采用对焊连接，部分采用绑扎搭接。 4、混凝土强度等级 强 度 等 级 基础部分 上部结构 垫层 梁 、板 墙柱 梁、板 墙柱

C20 C35 C35

本工程基础为桩承台筏板基础，承台形状有三种：长方形、正方形、三角形，承台高为1000，承台面标高为-3.000，垫层厚100，桩锚入承台100。基础梁为（250*600）。钢筋：钢筋型号8~25，均为一级钢和三级钢，承台钢筋设计为钢筋笼；砼：垫层为C20，承台（基础梁）为C35防水混凝土,抗渗等级为S6。砼：垫层为C20，承台（基础梁）为C35，桩芯砼C40（填芯砼1400高）。 海口市新埠岛海南之心——和风水岸 桩承台筏板基础施工方案

6 第四章 土方开挖 （详见土方开挖及降水施工方案） 一、材料要求 1．土料 部分利用原基坑中挖出的土方，部分为外部取土，并清除其中有机杂质和料径大于50mm的颗粒，含水量应符合要求。 2．石屑 不含有机杂质，粒径不大于50mm。 3．粘性土 含水量符合压实要求，可用作各层填料。淤泥和淤泥质上，不能用作土料。 4．废砂、炉渣 其最大块粒径不得超过每层铺垫厚度的2/3，可用作表层以下填料 (采光井、通风井等挑板下方回填炉渣或废砂)。 二、主要机具设备 机械回填主要机具设备有：挖土机、铲运机、汽车、振动式打夯机等。 人工配合主要机具设备有：铁锹。 三、作业条件 1．回填土前应清除基底上淤泥，排除积水。 2．施工完地面以下基础、构筑物、防水层、保护层、管道（经试水合格），填写好地面以下工程的隐蔽工程记录，并经质量检查验收合格并请监理工程师验收合格后，混凝土应达到规定强度。苯板保护层粘结牢固。 3．做好水平高程的测设，基坑边上每隔3m打入水平木桩，做好水平标记。 4、 开挖过程中降水措施 本场区地下水，对土方开挖工程会造成影响，地下水的来源主要是山砂渗水，所以在基坑内布置的降水井可以随时调整基坑内的地下水位，保证山间渗水在开挖面以下。 ⑴挖土时间的确定 ：地下水降至基坑底下500mm 时，即开挖土方。 ⑵注意基础四周有排水沟400mm 宽400mm 深，所以挖土时基坑要注意排水沟的开挖，要人工开挖保证不偏移，边坡不破坏。 海口市新埠岛海南之心——和风水岸 桩承台筏板基础施工方案 7 四、施工操作工艺 1．室外回填分三个部分;分别为15#楼——9#楼、5#楼——8#楼、1#楼——3#楼，桩基回填使用流水作业，9#楼桩基砖胎砌好，再从10#楼运至回填9#桩基，以此类推，循环作业。控制弃土区挖土深度，派两名项目管理人员使用水准仪现场监督控制。 2．填土前应检验其土料、含水量是否在控制范围内。主料含水量一般以手握成团，落地开花为适宜。当含水量过大，应采取翻松、晾干、风干、换土回填、掺入于土或其他吸水性材料等措施，防止出现橡皮土。如土料过干（或为砂土、碎石类土）时，则应预先洒水润湿，增加压实遍数或使用较大功率的压实机械等措施。各种压实机具的压实影响深度与土的性质、含水量和压实遍数有关，回填土的最优含水量和最大于密度，应按设计要求经试验确定，其参考数值见下表 土的最优含水量和最大干密度参考表

项次 土的种类 变 动 范 围 项次 土的 种类

变 动 范 围

最优含水量（%） 最大干密度（t/m3） 最优含水量（%）（重量比） 最大干密度（t/m3）

1 砂土 8～12 1.8～1.88 3 粉质 粘土 12～15 1.85～1.95 2 粘土 19～23 1.58～1.7 4 粉土 16～22 1.61～1.80 注：表中土的最大于密度应以现场实际达到的数字为准； 3．填方应从最低处开始，由下而上整个宽度水平分层均匀铺填土料和夯（压）实。底层如为松土时，应先夯实，然后再全面填筑。回填 土应分层摊铺和夯压实，每层铺土厚度和压实遍数应根据土质、压实系数和机具性能而定。一般铺土厚度应小于压实机械压实的作用深度，应能使土方压实而机械的功耗最少。 4．采用铲运机填土时，应由下而上分层铺填，不得采用大坡度推土，以推代压，居高临下，不分层次和一次推填的方法。。填土程序宜采用纵向铺填顺序，从挖土区段至填土区段，以40～60m距离为宜。 5．填土时，铺填土区段长度不宜小于20m，宽度不宜小于8m。铺土应分层进行，每次铺土厚度不大于300～500mm。 五、质量标准 1．基底处理，必须符合设计要求或施工规范的规定。

合集下载

11G101-3独立基础条形基础筏形基础及桩基承台

11G101-3独立基础条形基础筏形基础及桩基承台

11G101-3独立基础、条形基础、筏形基础及桩基承台11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

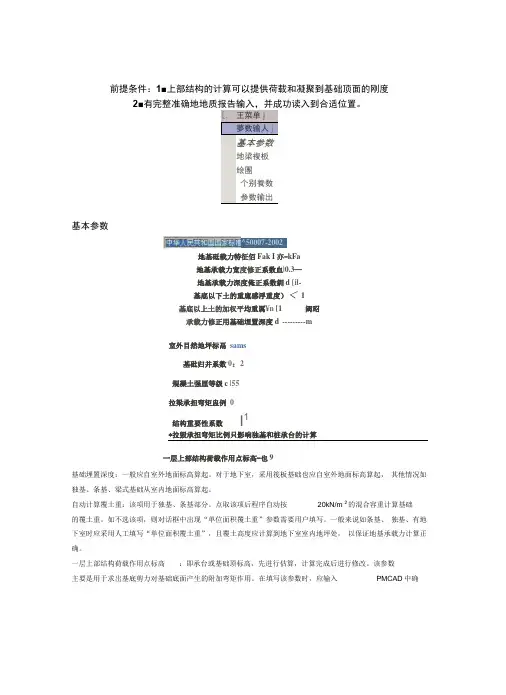

筏板基础设计方法及构造要求

筏板基础设计方法及构造要求

^50007-2002 前提条件：1■上部结构的计算可以提供荷载和凝聚到基础顶面的刚度2■基本参数地基砥载力特征佰Fak I 亦-kFa地基承载力宽度修正系数血|0.3—地基承载力深度俺正系数釧d [il-基底以下土的重廩感浮重度）＜ 1基底以上土的加权平均重厲¥n [1 阈昭承载力修正用基础埋置深度d --------- m室外目然地坪标鬲 sams基砒归并系数:0：2規凝土强厘等级c |55拉梁承担弯矩盅例 0结构重要性系数 I 1*拉毀承担穹矩比例只影响独基和桩承台的计算一层上部结构荷载作用点标高-也9基础埋置深度：一般应自室外地面标高算起。

对于地下室，采用筏板基础也应自室外地面标高算起， 其他情况如独基、条基、梁式基础从室内地面标高算起。

自动计算覆土重：该项用于独基、条基部分。

点取该项后程序自动按 20kN/m 2的混合容重计算基础 的覆土重。

如不选该项，则对话框中出现“单位面积覆土重”参数需要用户填写。

一般来说如条基、 独基、有地下室时应采用人工填写“单位面积覆土重”，且覆土高度应计算到地下室室内地坪处， 以保证地基承载力计算正确。

一层上部结构荷载作用点标高 ：即承台或基础顶标高，先进行估算，计算完成后进行修改。

该参数主要是用于求岀基底剪力对基础底面产生的附加弯矩作用。

在填写该参数时，应输入PMCAD 中确定的柱底标高，即柱根部的位置。

注意：该参数只对柱下独基和桩承台基础有影响，对其他基础没有影响。

地梁筏板该菜单定义了按弹性地基梁元法计算需要的有关参数总信息：结构种类：基础基床反力系数：按默认按广义文克尔假定计算：若此项选择后，计算模型改为广义文克尔假定，即各点的基床反力系数将在输入的反力系数附近上下变化，边角部大，中部小一些，变化幅度与各点反力与沉降的比值有关，采用广义文克尔假定的条件是要有地质资料数据，且必须进行刚性底板假定的沉降计算，否则按一般文克尔假定计算。

在此处要与“基础梁板弹性地基梁法计算”中的“沉降计算参数输入”中参数相对应。

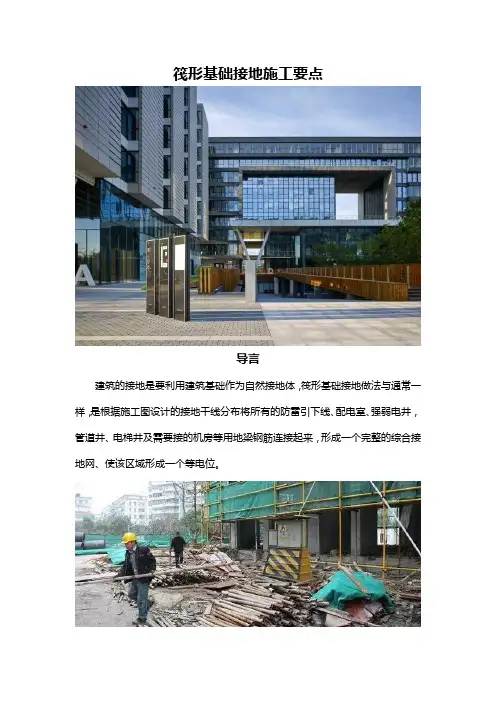

筏形基础接地施工要点
