当前位置：文档之家 › UEA性能

UEA性能

  • 格式：doc
  • 大小：102.50 KB
  • 文档页数：4

UEA膨胀剂
一、用途
掺加本剂后混凝土中形成水化硫铝酸钙产生适度膨胀力（预应力），在结构中建立0.2～0.7MPa预压应力，水中7d限制膨胀率为≥0.025%，可抵消混凝土硬化过程中形成的收缩力，因而减少干缩裂缝，提高抗裂和抗渗性能。

普通混凝土掺入膨胀剂后，混凝土产生适度膨胀，在钢筋和邻位约束下，可在钢筋混凝土结构中建立一定的预压应力，这一预压应力大致可抵消混凝土在硬化过程中产生的干缩拉应力、补偿部分水化热引起的温差应力，从而防止或减少结构产生有害裂缝。

应指出，膨胀剂主要解决早期的干缩裂缝和中期水化热引起的温差收缩裂缝，对于后期天气变化产生的温差收缩是难以解决的，只能通过配筋和构造措施加以控制，因此，膨胀剂最适用于环境温差变化较小的地下、水工、海工、隧道等工程。

对于温差较大的结构（屋面、楼板等）必须采取相应的构造措施，才能控制裂缝。

掺膨胀剂的混凝土要特别加强养护，膨胀结晶体钙矾石（C3A?3CaSO4?32H2O）生成需要水。

补偿收缩混凝土浇筑后1～7d湿养护，才能发挥混凝土的膨胀效应。

如不养护或养护马虎，就难以发挥膨胀剂的补偿收缩作用。

膨胀剂的适用范围
用途适用范围
补偿收缩混凝土地下、水工、海工、坝工、隧道等构筑物，大体积混凝土，配筋路面和板、屋面与浴厕间防水、构件补强、渗漏修补、预应力钢筋混凝土、回填槽等。

填充用膨胀混凝土结构后浇缝、隧洞堵头、钢管与隧道之间的填充等。

填充用膨胀砂浆机械设备的底座灌浆、地脚螺栓的固定、梁柱接头、构件补强、加固等。

自应力混凝土用于常温下使用的自应力钢筋混凝土压力管。

二、执行标准：JC476－2001
三、用量与用法
1、掺量：
代号型号掺量C×%
1027 UEA-6 6～8
2、采用机械搅拌，搅拌时间≥3min。

3、在日最低气温低于5℃时，应采取保温措施；膨胀混凝土和膨胀砂浆工程或构件可以采用低于80℃蒸气养护，养护制度应根据膨胀剂和水泥品种，通过试验确定。

4、使用水泥强度等级≥32.5。

5、混凝土浇筑：⑴在计划浇筑区段内要连续浇筑混凝土，不得中断。

⑵混凝土浇筑宜阶梯式推进，浇筑间隔时间不得超过混凝土的初凝时间，避免出现冷缝。

可以延长伸缩缝的长度，可用加强带取代后浇带的施工方法。

⑶混凝土振捣要密实，不得漏振、欠振和过振。

⑷混凝土浇筑后，为防止沉缩裂缝出现，在混凝土终凝前，应采用抹面操作或人工多次抹压。

6、混凝土养护：⑴对于大体积混凝土，宜采用蓄水养护或用麻袋片覆盖，定期浇水，养护时间不小于14d。

⑵对于墙体等不易保水结构，拆模板时间应不少于7d。

拆模后，用麻袋片紧贴墙，定期浇水，养护时间不少于14d。

⑶冬季施工时，底板混凝土浇筑完后，用塑料薄膜和保温材料覆盖，养护期不少于14d。

对于墙体，带模板养护不少于14d。

四、性能及特点
本剂属硫铝酸钙类混凝土膨胀剂，不含钠盐，不会引起混凝土的碱骨料反应。

掺本剂的混凝土耐久性能良好，膨胀性能稳定，强度持续上升。

五、使用注意事项
1、膨胀混凝土要通过其中的钢筋、纤维或周边物体的限制约束作用才能在结构中建立预压应力，补偿砼收缩产生的应力。

因此膨胀剂必须在有限制的条件下使用。

2、膨胀混凝土配比设计与普通水泥混凝土相同，但最低水泥用量应大于300kg/m3。

3、膨胀剂掺量(E)按内掺(胶凝材料的替换率)计算，即：替换率K=E/(C+E+F)。

C—水泥用量，E—膨胀剂用量，P—混凝土掺和料。

4、膨胀混凝土不能用于工作环境长期处于80℃以上的工程，施工温度低于5℃时，要采取保温措施。

5、膨胀剂要存放在干燥场所，切勿受潮。

6、要达到预期的抗渗防裂的目的，必须做到：(1)混凝土配合比设计正确，膨胀剂用量保证能产生足够的限制膨胀；(2)配筋合理，特殊部位应附加钢筋；（3）严格施工管理，适当增加搅拌时间，震捣务必密实，养护必须供水充足。

六、贮运、包装及注意事项：1、用防潮的包装袋包装，每袋净重50kg。

2、产品在运输与保管中不得受潮。

产品贮存期为12个月，严禁与水泥混放。

七、UEA产品部分试样参考数据
配方基准水泥
C × 6%
基准水泥
C × 8%
基准水泥
C × 10%
基准水泥
C × 12%
拉法基水泥
C × 8%
限制膨胀率% 水中
7d
≥ 0.025 0.031 0.036 0.042 0.054 0.042 水中
28d
≤ 0.10 0.0.4 0.056 0.081 0.111 0.061
抗压强度Mpa 水中
7d
≥ 25 32.0 29.2 26.1 23.3 37.4 水中
28d
≥ 45 57.9 51.8 44.3 32.0 63.3
抗折强度Mpa 水中
7d
≥ 4.5 5.6 4.8 4.4 2.7 6.0 水中
28d
≥ 6.5 8.1 7.5 6.1 3.9 9.3
结论：（1）随掺量的加大，其限制膨胀率加大，强度降低。

（2）当掺量加大到C×12%的时候，其强度和限制膨胀率均已经不合格。

（3）拉法基水泥与基准水泥对比，其限制膨胀率和强度相一致。

应用实例
砂浆配合比通知单
委托单位：中国路桥（集团）总公司委托人：崔世峰
工程名称及部位：京承高速公路（高丽营～沙峪沟段）工程扬宋立交1、2号、1号网桥、D匣道桥
砂浆种类：水泥净浆强度等级：45MPa
水泥品种：普通硅酸盐强度等级：P?O42.5 厂别：兴发拉法基
掺合料种类：慕湖牌UEA膨胀剂外加剂种类：慕湖牌UNF-5型萘系高效减水剂
材料名称配合比
水泥水掺合料外加剂
每m3用量1456 582 87.4 13
比例100 40 6 0.9
备注：稠度为14～18S。

1、通过对掺加膨胀剂和聚丙烯纤维而配制的补偿收缩纤维混凝土性能的工程应用表明，补偿收缩纤维混凝土能有效地控制混凝土结构早期塑性收缩、干缩和温度应力引起的裂缝，从而提高了混凝土建筑工程的抗裂防水能力和结构的耐久性。

2、采用粉煤灰、UEA低碱膨胀剂及缓凝高效泵送剂等材料，选择合适的水泥，成功地配制了C50钢管拱顶升施工用的高性能混凝土。

保证在顶升混凝土过程中务必连续供料，混凝土的坍落度几乎不损失，硬化后，钢管拱中的混凝土强度符合设计要求，且不裂不脱壳，基本不收缩。

3、通过改性聚丙烯纤维和低碱膨胀剂双掺技术在游泳池和地铁车站混凝土结构自防水中应用证实，采用上述技术可以大大减少混凝土早期收缩所产生的裂缝，使获得的混凝土表面质量光滑平整，从而提高混凝土的耐久性，是一种新型的防裂抗渗新材料。

补偿收缩混凝土的限制膨胀率指标
用途限制膨胀率（×－10－4）限制收缩率（×－10－4）水中14d 空气中28d
用于补偿收缩混凝土≥1.5 ≤3.0 用于后浇带、膨胀加强带和工程接
缝填充
≥2.5 ≤3.0
不同结构部位的最小配筋率
结构部位
最小配筋率（%）布筋方式钢筋间距（㎜）底板0.30 双层、双向150～200 楼板、顶板0.30 双层、双向100～200 墙体、水平筋0.40 双排100～150
限制膨胀率的设计取值
适用结构部位
最小限制膨胀率（×－10－4）最大限制膨胀率（×－10－4）平板结构 1.5 3.0 梁、墙体结构 2.0 4.0
后浇带、膨胀加强
带
2.5 5.0
单位膨胀剂最大和最小用量
适用混凝土
单位混凝土中膨胀剂含量（kg/m3）最
大
最小
补偿收缩混凝土5
30
填充用膨胀混凝土6
40
补偿收缩混凝土连续浇筑的结构长度
结构类
型
结构长度L（m）结构厚度H（m）浇筑方式选择构造形式
墙体L≤60 —连续浇筑—
L＞60 —断续浇筑后浇式膨胀加强带或后浇带
板
L≤60 —连续浇筑—
60＜L≤120 H≤1.5 连续浇筑连续式膨胀加强带
60＜L≤120 H＞1.5 断续浇筑
后浇式、间歇式膨胀加强带或后
浇带
L＞120 —断续浇筑
后浇式、间歇式膨胀加强带或后
浇带。

合集下载

UEA膨胀剂

UEA膨胀剂

混凝土膨胀剂(UEA)是庐江矾矿膨胀剂厂和中国建筑研究所于1995年共同新研制成功的第三代UEA型混凝土膨胀剂。

它与第二代产品相比，具有膨胀效率高。

含碱量低、混凝土的塌落度损失小、流动性能好等特点。

还生产了适用于不同施工季节泵送混凝土用的缓凝型、早强型、防冻型和高性能型的系列混凝土膨胀剂。

同时在高性能混凝土、免震捣混凝土中也成为不可缺少的掺合料。

该产品在外交部钓鱼台酒店、北京宝鼎广场、国际机场新航站楼、建华等重大地下防水工程中应用，效果显若。

低掺量UEA掺量为5-8%，可达到同等效果。

1、掺混凝土膨胀剂(UEA)混凝土主要技术性能:(1)内掺12%UEA-H的混凝土，可降低水化热、减少收缩。

(2)强度30-80MPa，后朋持续增长。

(3)抗渗:大于S20。

(4)抗冻:D150。

(5)粘结力:比普通混凝土提高20-30%(6)耐蚀性:抗硫酸盐盐和抗海水侵蚀能力明显捉高。

2、掺混凝土膨胀剂(UEA)混凝土结构自防水技术的特点:(1)防水可靠，建筑结构与防水功能合一，可取消外防水，建筑结构简单。

(2)施工简便、减少工序、缩短工期。

大面积连续浇注，可不留后浇缝，也可用于普通混凝土后浇缝处理。

(3)节省材料节约投资、价格低廉。

(4) 永久性防水效果，便于维护保养，节省维修费用。

(5)诚轻建筑自重。

(6)适宜于任何复杂体形的防水部位，僻决了一般防水难以或无法处理的困难，亦能确保防水质量。

(7)可适当加大建筑物的伸缩间距，给设计和施工提供了有利条件。

(8)万一有损坏漏水，容易修补，因而也可用于补漏工程。

(9)可提高混凝土表面的耐磨性能，对上人的平屋面及跑道、路面等有利。

可提高混凝的的抗硫酸盐盐和抗海水侵蚀能力，可用于港口，水工建筑。

(10)可避免有些外防水材料施工时对环境的污染。

3、应用混凝土膨胀剂(UEA)混凝土膨胀剂的技术保证:本产品由庐江矾矿独家生产;中国建筑研究所监制、并己制订出有关产"比产、设计、施工等标准和规定。

UEA膨胀剂

UEA膨胀剂


院
1、地下建筑物，如：地铁、地下停车场、地下仓
库、隧道、矿井、人防工程、地下人行道、机坑等。
2、建造水池、游泳池、水塔、贮灌、大型容器、粮
仓、油罐、山洞内贮存库等。
中
儿 童 医
南 大 学
3、自防渗刚性屋面、砂浆防渗层、砂浆防潮层。 4、预制购件，框架结构接头的锚接，管道接头，
学 中
湘 雅后张预制构件的灌浆材料，构筑物浇缝回填、岩基灌
院
还可起到外表美观，减少维修量，防止钢筋锈蚀等效
果。
2. 防水性能：增强
由于UEA水化形成的钙矾石晶体具有填充切断毛细
孔缝作用，使大孔率减少，总孔隙率减少，从而提高
中
儿 童 医
南了混凝土致密性，达到砼自防渗目的。
大
学3.限制条件下强度：提高
学湘
中雅 心二
在限制条件下，比不加UFA的普通混凝土的强度提
UEA 混凝土膨胀剂
中
儿 童 医
南 大 学
学湘
中雅
心二
医 院
讲说：许冰冰
制作:蒲奔 资料搜集:李茂 孙文 立 李冬 闫鹏 陈瑾 郑敏楠
一、简介
UEA（ United Expansing Agent for concrete简称 UEA）砼膨胀剂是为补偿砼收缩渗防裂的一种密实
剂。它荟萃了美国、日本膨胀水泥之精华，在以前
心二
医 院浆材料。
5、机械设备的地脚螺丝、机座与混凝土基础之间的
无收缩灌注。
6、铸铁管、钢管的内衬防护砂浆。
7、水泥制品，如：下水管、楼板、桩、梁柱防水
中屋面板等。
儿 童 医
南 大 学
8、要求抗裂性好，外观完美的重要建筑物。如体
uea膨胀剂规范

uea膨胀剂规范

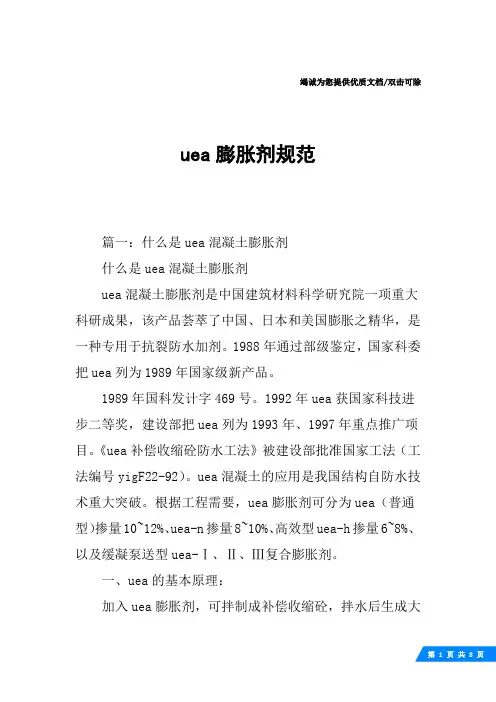

竭诚为您提供优质文档/双击可除uea膨胀剂规范篇一：什么是uea混凝土膨胀剂什么是uea混凝土膨胀剂uea混凝土膨胀剂是中国建筑材料科学研究院一项重大科研成果，该产品荟萃了中国、日本和美国膨胀之精华，是一种专用于抗裂防水加剂。

1988年通过部级鉴定，国家科委把uea列为1989年国家级新产品。

1989年国科发计字469号。

1992年uea获国家科技进步二等奖，建设部把uea列为1993年、1997年重点推广项目。

《uea补偿收缩砼防水工法》被建设部批准国家工法（工法编号yigF22-92）。

uea混凝土的应用是我国结构自防水技术重大突破。

根据工程需要，uea膨胀剂可分为uea（普通型）掺量10~12%、uea-n掺量8~10%、高效型uea-h掺量6~8%、以及缓凝泵送型uea-Ⅰ、Ⅱ、Ⅲ复合膨胀剂。

一、uea的基本原理：加入uea膨胀剂，可拌制成补偿收缩砼，拌水后生成大量的膨胀性结晶水化物—钙矾石，在钢筋邻位的约束下它产生的膨胀能转变成0.2~0.7mpa预压力，这一压力大致可抵消砼干缩产生的拉应力，防止或减少砼收缩开裂，并使砼密实化。

提高混凝土结构的抗裂防渗能力。

二、uea膨胀剂的物理性能和碱含量：1．化学成分和碱含量本产品为灰白色粉末，比重2.90，根据北京市建委京建科（1995）5号“关于使用砼外加剂有关规定”的通知。

（凡桥梁、地下铁道、人防、自来水厂大型水池、承压输水管、水坝、深基础等外露或地下结构以及经常处于潮湿环境的建筑结构工程包括结构物）。

(uea膨胀剂规范)必须选用低碱外加剂，每立方米砼因掺外加剂带入的碱量不得超过1千克。

我厂生产的膨胀剂属于低碱型，有效防止碱—骨料反应带来的危害，提高了砼的耐久性。

2．物理性能三、复合型uea（缓凝泵送型）主要性能：1．本产品掺量uea-ⅰ为10~12%、uea-ⅱ为8~10%、uea-ⅲ为6~8%混凝土凝结时间可延缓2~6个小时，减水率大于15%，坍落度损失小，适用于商品砼和现场泵送砼。

膨胀加强带

膨胀加强带

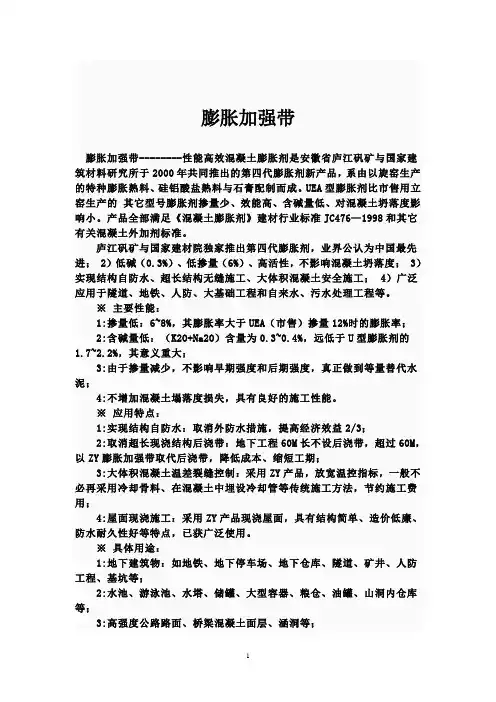

膨胀加强带膨胀加强带--------性能高效混凝土膨胀剂是安徽省庐江矾矿与国家建筑材料研究所于2000年共同推出的第四代膨胀剂新产品，系由以旋窑生产的特种膨胀熟料、硅铝酸盐熟料与石膏配制而成。

UEA型膨胀剂比市售用立窑生产的其它型号膨胀剂掺量少、效能高、含碱量低、对混凝土坍落度影响小。

产品全部满足《混凝土膨胀剂》建材行业标准JC476—1998和其它有关混凝土外加剂标准。

庐江矾矿与国家建材院独家推出第四代膨胀剂，业界公认为中国最先进；2）低碱（0.3%）、低掺量（6%）、高活性，不影响混凝土坍落度； 3）实现结构自防水、超长结构无缝施工、大体积混凝土安全施工；4）广泛应用于隧道、地铁、人防、大基础工程和自来水、污水处理工程等。

※ 主要性能：1:掺量低：6~8%，其膨胀率大于UEA（市售）掺量12%时的膨胀率；2:含碱量低：（K2O+Na2O）含量为0.3~0.4%，远低于U型膨胀剂的1.7~2.2%，其意义重大；3:由于掺量减少，不影响早期强度和后期强度，真正做到等量替代水泥；4:不增加混凝土塌落度损失，具有良好的施工性能。

※ 应用特点：1:实现结构自防水：取消外防水措施，提高经济效益2/3；2:取消超长现浇结构后浇带：地下工程60M长不设后浇带，超过60M，以ZY膨胀加强带取代后浇带，降低成本、缩短工期；3:大体积混凝土温差裂缝控制：采用ZY产品，放宽温控指标，一般不必再采用冷却骨料、在混凝土中埋设冷却管等传统施工方法，节约施工费用；4:屋面现浇施工：采用ZY产品现浇屋面，具有结构简单、造价低廉、防水耐久性好等特点，已获广泛使用。

※ 具体用途：1:地下建筑物：如地铁、地下停车场、地下仓库、隧道、矿井、人防工程、基坑等；2:水池、游泳池、水塔、储罐、大型容器、粮仓、油罐、山洞内仓库等；3:高强度公路路面、桥梁混凝土面层、涵洞等；4:预制构件、框架结构接头的锚接、管道接头、后张预制构件的灌浆材料、后浇缝的回填、岩浆灌浆材料；5:水泥制品：自应力、预应力与钢套预应力混凝土水管、楼板、柱、梁柱、防水屋面板等；6:机械设备的地脚螺丝、机座与混凝土基础之间的无收缩灌注；7:铸铁管、钢管的内衬防护砂浆；8:自防水刚性屋面、砂浆防渗层、砂浆防潮层等；9:体育场看台、城市雕塑、博物馆、宾馆等;建造高强度、高抗渗竖井、大坝回槽填充混凝土。
