给水排水管网系统课程概要

给水排水管网系统课件一、引言给水排水管网系统是城市基础设施中至关重要的一部分，它涉及到城市居民的日常生活用水和废水排放。

本课件旨在介绍给水排水管网系统的基本概念、组成部分、设计原则和运维管理等方面的知识，以便学习者对该系统有一个全面的了解。

二、系统概述1. 给水管网系统给水管网系统是将水源地的水经过处理后，通过管道输送到城市各个用户的系统。

它包括水源地、水处理厂、输水管道、水塔、水泵站等组成部分。

2. 排水管网系统排水管网系统是将城市居民产生的废水经过收集、处理后排放到污水处理厂的系统。

它包括污水管道、检查井、污水泵站、污水处理厂等组成部分。

三、系统设计原则1. 给水管网系统设计原则(1) 水源充足可靠：确保水源的稳定供应，避免用户用水不足的情况发生。

(2) 压力稳定合理：保证给水管道中的水压稳定，以满足用户的正常用水需求。

(3) 管道布局合理：根据城市用水需求和地理条件，合理布置管道，降低输水阻力。

(4) 防止污染交叉：采用适当的阀门和设备，防止给水管道与污水管道交叉污染。

2. 排水管网系统设计原则(1) 正确计算流量：根据城市居民的生活、工业用水量等因素，合理计算排水管道的流量。

(2) 正确选择管材：根据排水管道的使用环境和排水水质，选择合适的管材，以确保管道的耐腐蚀性和使用寿命。

(3) 合理设置检查井：设置足够数量的检查井，以便检查和维修排水管道。

(4) 合理设置泵站：根据排水管道的高度差和流量要求，合理设置污水泵站，以确保废水能够顺利地流入污水处理厂。

四、系统组成部分1. 给水管网系统组成部分(1) 水源地：包括河流、湖泊、水库等，作为城市供水的水源。

(2) 水处理厂：对水源进行净化、消毒等处理，以确保水质符合卫生标准。

(3) 输水管道：将经过处理的水输送到城市各个用户。

(4) 水塔：储存处理后的水，以应对高峰用水时的需求。

(5) 水泵站：负责将水从水源地或水塔抽送到输水管道中。

2. 排水管网系统组成部分(1) 污水管道：将城市居民产生的废水收集并输送到污水处理厂。

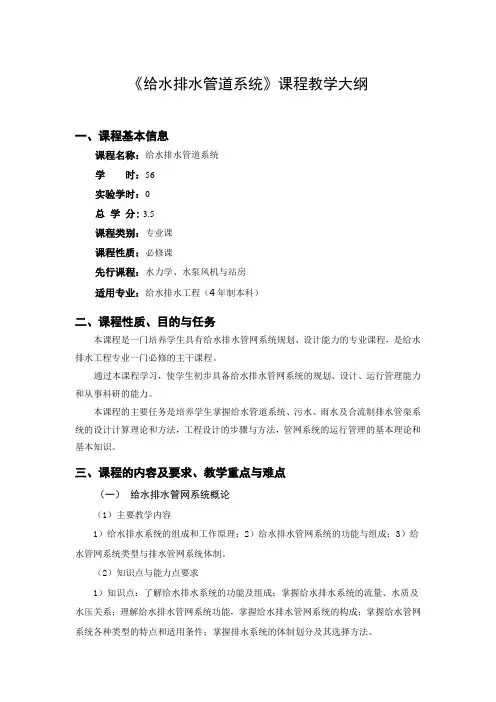

《给水排水管道系统》课程教学大纲一、课程基本信息课程名称：给水排水管道系统学时：56实验学时：0总学分: 3.5课程类别：专业课课程性质：必修课先行课程：水力学、水泵风机与站房适用专业：给水排水工程（4年制本科）二、课程性质、目的与任务本课程是一门培养学生具有给水排水管网系统规划、设计能力的专业课程，是给水排水工程专业一门必修的主干课程。

通过本课程学习，使学生初步具备给水排水管网系统的规划、设计、运行管理能力和从事科研的能力。

本课程的主要任务是培养学生掌握给水管道系统、污水、雨水及合流制排水管渠系统的设计计算理论和方法，工程设计的步骤与方法，管网系统的运行管理的基本理论和基本知识。

三、课程的内容及要求、教学重点与难点（一）给水排水管网系统概论（1）主要教学内容1）给水排水系统的组成和工作原理；2）给水排水管网系统的功能与组成；3）给水管网系统类型与排水管网系统体制。

（2）知识点与能力点要求1）知识点：了解给水排水系统的功能及组成；掌握给水排水系统的流量、水质及水压关系；理解给水排水管网系统功能，掌握给水排水管网系统的构成；掌握给水管网系统各种类型的特点和适用条件；掌握排水系统的体制划分及其选择方法。

2）能力点：能够根据工程情况选择合适的给水管网系统类型及排水管网系统的体制。

（3）教学的重点与难点教学重点：给水管网系统各种类型的特点和适用条件；排水系统的体制划分及其选择方法。

教学难点：排水系统的体制划分及其选择方法。

（二）给水排水管网工程规划（1）主要教学内容1）给水排水管网工程规划原则、工作程序；2）工程技术经济分析方法；3）水量规划计算方法；4）给水、排水管网系统规划布置。

（2）知识点与能力点要求：1）知识点：了解给水排水管网工程规划设计概念和原理；了解工程技术经济分析方法；掌握给水、排水管网系统规划布置。

2）能力点：能够根据工程情况进行给水、排水管网系统规划布置。

（3）教学的重点与难点教学重点：给水、排水管网系统规划布置。

2）工业废水
——工业生产中排出的废水 来源：各类工矿企业。 特点：成分复杂，受工业生产性质和工艺过程的影响明 显， 水量和水质变化大，对环境的危害大。
7
工业废水分类： 按照污染程度 ： 生产废水、生产污水 按所含污染物的化学性质： 无机污染物的废水； 机污染物的废水； 含无机和有机污染物的废水。 按所含污染物的主要成分： 酸性废水、碱性废水、含氰废水、含铬废水、 含镉废水、含汞废水、含酚废水、含油废水、含 有机磷废水等。
2 3 6 5 4
截流式合流制排水系统
1 合流干管（沟） 2 溢流井 5 出水口 3 截流主干管（沟） 4 污水厂 6 溢流干管（沟） 7 河流
14
工作过程 晴天和初降雨时 晴天和初降雨时 污水 污水 污水处理厂 污水处理厂 排入水体或再 排入水体或再 利用 利用
随降雨量的增加，混合污水超过截流干管的输水能力 后，有部分混合污水经溢流井溢流，直接排放水体。 特点：在直排式合流制基础上的改进，仍有污染 应用：国内外旧城区管网改造时通常采用采用。
10
1.2 排水系统的体制及选择 排水系统的体制及选择 1.2
1.排水系统体制
——生活污水、工业废水和雨水可以采用一个管渠来
排除，也可以采用两个或两个以上独立的管渠来排 除，污水的这种不同排除方式所形成的排水系统，称 为排水体制。
2.排水系统体制分类 合流制：——将生活污水、工业废水和雨水混合 在同一管内排除的系统。 分流制：将生活污水、工业废水和雨水分别在两 个或两个以上各自独立的管渠内排除的系统。
给水排水管道系统
（二）
哈尔滨工业大学
李玉华
2009
1
给水排水管网系统：
给水的输送和分配以及污水收集和输送管道系统 网络的理论、工程设计与管网的管理、维护的基 本理论和工程技术 给水管网——给水的输送和分配 排水管网——污水收集和输送 给水排水管网系统是贯穿给排水工程整体工艺流程 和连接所有工程环节和对象的通道和纽带，是一门 给排水专业重要的专业课程。

给水排水管道系统讲义一、概述给水排水管道系统是现代建筑中不可或缺的基础设施之一。

它包括了给水系统和排水系统两个方面，为建筑物提供了合适的供水和排水功能。

本讲义将介绍给水排水管道系统的基本原理、设计要点和常见问题。

二、给水系统2.1 给水系统的组成给水系统主要由供水管道、水源设备和水处理设备组成。

1.供水管道：包括主供水管道、分配管道和室内管道。

主供水管道负责将水从水源引入建筑物，分配管道将水分配到各个使用点，室内管道则将水输送到各个具体使用设备。

2.水源设备：包括水泵和水箱。

水泵负责将水从水源抽取至建筑物，水箱用来储存水，并保持一定的供水压力。

3.水处理设备：包括除垢设备和净水设备。

除垢设备用来去除水中的杂质和积垢，净水设备则用来提供纯净的饮用水。

2.2 给水系统的设计要点给水系统的设计要点包括以下几个方面：1.水源选择和水量计算：选择合适的水源，并根据建筑物的用水需求计算出合理的供水量。

2.管道布置和管径选择：合理布置供水管道的走向，尽量减少管道的弯曲和阻力。

根据流量和压力要求选择合适的管径。

3.水泵选型：根据供水量和压力要求选择合适的水泵，确保供水系统正常运行。

4.水质处理：根据水质情况选择合适的除垢和净水设备，确保供水质量符合要求。

2.3 给水系统常见问题及解决方法在给水系统运行过程中，常会遇到以下问题：1.水压不足：如果供水压力不足，可能会导致供水不畅或无法正常使用。

解决方法包括增加水泵功率、调整供水管道布局等。

2.水质问题：如果供水中存在杂质或水质不符合要求，可以使用合适的除垢和净水设备进行处理。

3.管道堵塞：管道堵塞会造成供水中断，需要进行通风除尘或管道清洗来解决问题。

三、排水系统3.1 排水系统的组成排水系统主要由排水管道和排水设备组成。

1.排水管道：包括室内排水管道和室外排水管道。

室内排水管道负责将建筑物内部的污水排出，室外排水管道将污水排入城市的污水处理系统。

2.排水设备：包括下水道、下水管、排水泵等。
