第三章给水排水管网系统

第三章给水排水管道系统水力计算基础本章内容：1、水头损失计算2、无压圆管的水力计算3、水力等效简化本章难点：无压圆管的水力计算第一节基本概念一、管道内水流特征进行水力计算前首先要进行流态的判别。

判别流态的标准采用临界雷诺数Re k，临界雷诺数大都稳定在2000左右，当计算出的雷诺数Re小于2000时，一般为层流，当Re大于4000时，一般为紊流，当Re介于2000到4000之间时，水流状态不稳定，属于过渡流态。

对给水排水管道进行水力计算时，管道内流体流态均按紊流考虑紊流流态又分为三个阻力特征区：紊流光滑区、紊流过渡区及紊流粗糙管区。

二、有压流与无压流水体沿流程整个周界与固体壁面接触，而无自由液面，这种流动称为有压流或压力流。

水体沿流程一部分周界与固体壁面接触，另一部分与空气接触，具有自由液面，这种流动称为无压流或重力流给水管道基本上采用有压流输水方式，而排水管道大都采用无压流输水方式。

从水流断面形式看，在给水排水管道中采用圆管最多三、恒定流与非恒定流给水排水管道中水流的运动，由于用水量和排水量的经常性变化，均处于非恒定流状态，但是，非恒定流的水力计算特别复杂，在设计时，一般也只能按恒定流(又称稳定流)计算。

四、均匀流与非均匀流液体质点流速的大小和方向沿流程不变的流动，称为均匀流；反之，液体质点流速的大小和方向沿流程变化的流动，称为非均匀流。

从总体上看，给水排水管道中的水流不但多为非恒定流，且常为非均匀流，即水流参数往往随时间和空间变化。

对于满管流动，如果管道截面在一段距离内不变且不发生转弯，则管内流动为均匀流；而当管道在局部有交汇、转弯与变截面时，管内流动为非均匀流。

均匀流的管道对水流的阻力沿程不变，水流的水头损失可以采用沿程水头损失公式进行计算；满管流的非均匀流动距离一般较短，采用局部水头损失公式进行计算。

对于非满管流或明渠流，只要长距离截面不变，也没有转弯或交汇时，也可以近似为均匀流，按沿程水头损失公式进行水力计算，对于短距离或特殊情况下的非均匀流动则运用水力学理论按缓流或急流计算。

给水排水管网系统智慧树知到课后章节答案2023年下广州大学广州大学第一章测试1.（）系统是按其使用目的进行分类的。

答案:生产给水2.污水包括以下哪几类？（）答案:生活污水;降水;工业废水3.排水管网系统由废水收集设施、排水管网、（）等组成。

答案:排水调节池;废水输水管（渠）;废水排放口;提升泵站4.清水池用于调节一级泵站供水量和二级泵站供水量的差值。

（）答案:对5.水塔是调节二泵站供水量和一泵站供水量之间的流量关系的（）。

答案:错第二章测试1.排水管网布置有哪些形式？（）答案:正交式;分区式;截流式;平行式2.地形是排水管网布置的主要考虑因素。

（）答案:对3.排水管网一般布置为环状网。

（）答案:错4.给水管网系统又称为输水管系统（）。

答案:错5.给水管网定线包括干管以及干管间的连接管（）。

答案:对6.给水管网布置形式主要有环状网和树状网（）。

答案:对第三章测试1.水位沿水流方向降低，称为（）。

答案:水力坡降2.压力流输水通过具有较大承压能力的管道进行，管道阻力的影响因素有（）。

答案:管道长度;流速;管道内壁粗糙程度3.水在圆管中流动的流态包括（）。

答案:层流;紊流;过渡流4.污水管道一般采用非满流设计。

（）答案:对5.对于满管流，长距离等截面满管流为非均匀流。

（）答案:错第四章测试1.节点的特征包括（）。

答案:拓扑属性;水力属性;构造属性2.节点的水力特征包括（）。

答案:自由水头;节点水头;节点流量3.树状网的管段数比节点数多1。

（）答案:对4.环状管网中环回路内管段水头损失顺时针为负、逆时针为正。

（）答案:错5.管网水力计算时，通常将离开节点流量设置为负。

（）答案:错6.当管线交叉点很近时，可以将其合并为同一交叉点。

（）答案:对第五章测试1.同一管网中不同分区的比流量在任何情况下都相同。

（）答案:错2.任一节点i的节点流量qi等于与该节点相连各管段的沿线流量ql总和的一半。

（）答案:对3.管网中所有的管段流量都包括沿线流量与转输流量。

建筑设备复习题第一篇建筑给水排水第一章室外给水排水工程1、给水水源可分为地面水源和地下水源两大类。

一般城市应选取地面水源。

2、室外给水系统的组成可分为取水工程、净水工程和配水工程三部分。

3、给水管网的布置形式，根据城市规划、用户分布及对用水的要求等，有树枝状管网和环状管网。

一般城市建设初期采用树状网，市中心地区逐步发展成为环状网。

4、根据排水的来源和性质，排水可分为三类，即排除生活污水、工业废水和降水。

5、自来水的净化工艺流程主要包括混合与絮凝、沉淀与澄清和过滤消毒三部分。

6、排水系统制式一般分为合流制和分流制两种，现在多采用分流制。

7、现代污水处理技术，按作用原理可分为物理、化学和生物三种。

8、目前，最常用的使用最广泛的消毒剂是氯气。

9、对于污水管道，当管径D<700mm时最大井距为（B）A 30B 50C 75D 12010．固定型取水构筑物有（ABC ）A 岸边式B 河床式C 斗槽式D 浮船式E 缆车式第二章室内给水系统1、室内给水系统按用途基本上可分为生活给水、生产给水和消防给水三类。

2、按建筑物层数估算室内给水管网所福的最小压力值的规律是l层建筑物管网压力至少为100Kpa, 2层所需最小压力为120 Kpa，2层以上每增加一个楼层压力应附加40 Kpa。

3、设计室内给水系统时，应根据建筑物的性质、标准、结构、用水要求、用户位置等情况，合理布置。

各种给水系统，按照水平配水干管的敷设位置，可以布置成下行上给式，上行下给式和环状式三种方式。

4、室内给水管道的敷设应根据建筑物的性质及要求，可以分为明装和暗装两种。

5、对比分析生活给水系统、生产给水系统和消防给水系统在水质、水量、水压三个方面的要求。

P13页答：生活给水系统要求水质必须严格符合国家规定的饮用水质标准；生产给水系统对水压、水量、水质以及安全方面的要求一般根据工艺需要来确定；消防给水系统对水质要求不高，但必须安现行的建筑设计防火规范保证足够的水量、水压。

中华人民共和国国家标中华人民共和国国家标准建筑给水排水设计规范ＧＢＪ１５—８８工程建设标准局部修订公告第６号国家标准《建筑给水排水设计规范》ＧＢＪ１５－８８Ｖ由上海建筑设计研究院会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自１９９８年１月１日起施行，该规范中相应条文的规定同时废止。

现予公告。

中华人民共和国建设部１９９７年９月１日中华人民共和国国家标准建筑给水排水设计规范ＧＢＪ１５-８８主编部门：上海市民用建筑设计院批准部门：中华人民共和国建设部关于发布国家标准《建筑给水排水设计规范》的通知（８８）建标字第１９６号根据原国家建委（８１）建发设字第５４６号文的要求，由上海市建设委员会会同有关部门共同修订的《室内给水排水和热水供应设计规范》已经修订完毕.经有关部门会审，现批准修订后的《建筑给水排水设计规范》ＧＢＪ１５－８８为国家标准，自１９８９年４月１日起施行。

原《室内给水排水和热水供应设计规范》ＴＪ１５－７４同时废止。

本规范由上海市建设委员会管理，具体解释等工作由上海市民用建筑设计院负责。

出版发行由中国计划出版社负责.中华人民共和国建设部１９８８年８月２４日修订说明本规范是根据原国家建委(８１）建发设字第５４６号文件的通知，由上海市民用建筑设计院会同有关单位，共同对原《室内给水排水和热水供应设计规范》ＴＪ１５－７４进行修订而成。

在修订过程中,进行了比较广泛的调查研究，认真总结了原规范执行以来的经验,吸取了部分科研成果，征求了有关单位的意见，经我委组织审查，完成了报批稿。

本规范共分四章。

修改的主要内容有：用水定额、住宅与公共建筑生活给水管道设计秒流量计算公式、生活污水排水设计秒流量计算方法和雨水道设计方法等。

本规范还补充了高层建筑给水排水、排水管道通气系统和医院污水消毒处理的内容，增设了游泳池和喷泉两节。

其它如防止水质污染、节水节能、安全供水、新型管材等方面也作了较多的修改和补充。

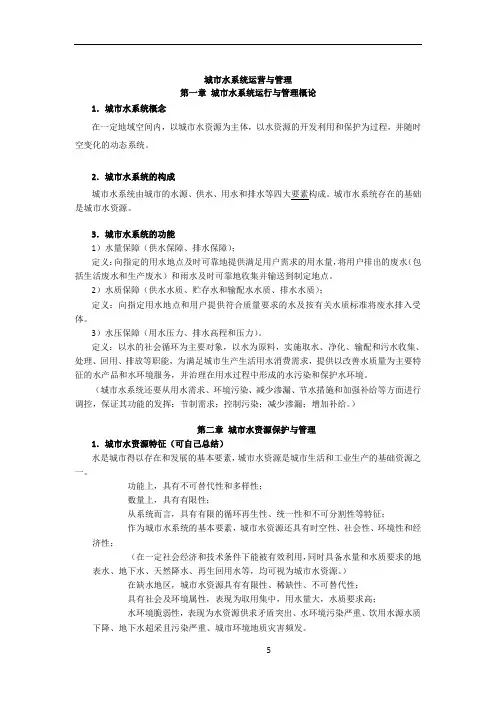

城市水系统运营与管理第一章城市水系统运行与管理概论1．城市水系统概念在一定地域空间内，以城市水资源为主体，以水资源的开发利用和保护为过程，并随时空变化的动态系统。

2．城市水系统的构成城市水系统由城市的水源、供水、用水和排水等四大要素构成。

城市水系统存在的基础是城市水资源。

3．城市水系统的功能1）水量保障（供水保障、排水保障）；定义：向指定的用水地点及时可靠地提供满足用户需求的用水量，将用户排出的废水（包括生活废水和生产废水）和雨水及时可靠地收集并输送到制定地点。

2）水质保障（供水水质、贮存水和输配水水质、排水水质）；定义：向指定用水地点和用户提供符合质量要求的水及按有关水质标准将废水排入受体。

3）水压保障（用水压力、排水高程和压力）。

定义：以水的社会循环为主要对象，以水为原料，实施取水、净化、输配和污水收集、处理、回用、排放等职能，为满足城市生产生活用水消费需求，提供以改善水质量为主要特征的水产品和水环境服务，并治理在用水过程中形成的水污染和保护水环境。

（城市水系统还要从用水需求、环境污染、减少渗漏、节水措施和加强补给等方面进行调控，保证其功能的发挥：节制需求；控制污染；减少渗漏；增加补给。

）第二章城市水资源保护与管理1．城市水资源特征（可自己总结）水是城市得以存在和发展的基本要素，城市水资源是城市生活和工业生产的基础资源之一。

功能上，具有不可替代性和多样性；数量上，具有有限性；从系统而言，具有有限的循环再生性、统一性和不可分割性等特征；作为城市水系统的基本要素，城市水资源还具有时空性、社会性、环境性和经济性；（在一定社会经济和技术条件下能被有效利用，同时具备水量和水质要求的地表水、地下水、天然降水、再生回用水等，均可视为城市水资源。

）在缺水地区，城市水资源具有有限性、稀缺性、不可替代性；具有社会及环境属性，表现为取用集中，用水量大，水质要求高；水环境脆弱性，表现为水资源供求矛盾突出、水环境污染严重、饮用水源水质下降、地下水超采且污染严重、城市环境地质灾害频发。

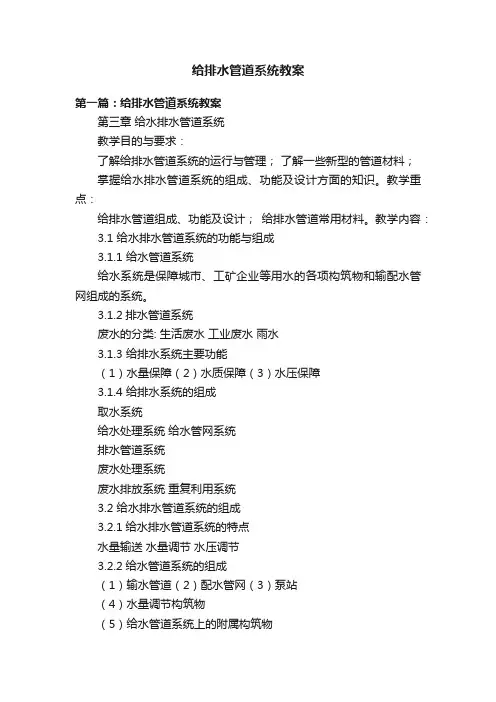

给排水管道系统教案第一篇：给排水管道系统教案第三章给水排水管道系统教学目的与要求：了解给排水管道系统的运行与管理；了解一些新型的管道材料；掌握给水排水管道系统的组成、功能及设计方面的知识。

教学重点：给排水管道组成、功能及设计；给排水管道常用材料。

教学内容：3.1 给水排水管道系统的功能与组成3.1.1 给水管道系统给水系统是保障城市、工矿企业等用水的各项构筑物和输配水管网组成的系统。

3.1.2排水管道系统废水的分类: 生活废水工业废水雨水3.1.3 给排水系统主要功能（1）水量保障（2）水质保障（3）水压保障3.1.4 给排水系统的组成取水系统给水处理系统给水管网系统排水管道系统废水处理系统废水排放系统重复利用系统3.2 给水排水管道系统的组成3.2.1给水排水管道系统的特点水量输送水量调节水压调节3.2.2给水管道系统的组成（1）输水管道（2）配水管网（3）泵站（4）水量调节构筑物（5）给水管道系统上的附属构筑物3.2.3排水管道系统的组成（1）污水支管（2）干管（3）主干管（4）雨水支管（5）雨水干管（6）排水管道系统上的附属构筑物3.3给水排水管道系统的型式 3.3.1给水管网系统的类型统一给水管网系统分系统给水管网系统3.3.2排水管道系统的体制合流制分流制3.4给水排水管道工程规划与布置 3.4.1 给水排水工程规划原则1．贯彻执行国家和地方的相关政策和法规2．给水排水工程规划要服从城镇总体规划3．城市及工业企业规划时应兼顾给水排水工程4．近远期规划与建设相结合5．要合理利用水资源和保护环境6．规划方案尽可能经济和高效3.4.2给水管网系统规划布置基本原则1．按照城市总体规划，结合当地实际情况布置给水管网，并进行多方案技术经济比较；2．管线应均匀地分布在整个给水区域内，保证用户有足够的水量和水压，并保持输送的水质不受污染；3．力求以最短距离敷设管线，并尽量减少穿越障碍物等，以节约工程投资与运行管理费用；4．必须保证供水安全可靠，当局部管线发生故障时，应保证不中断供水或尽可能缩小断水的范围；5．尽量减少拆迁，少占农田或不占农田；6．管渠的施工、运行和维护方便；7．规划布置时应远近期相结合，考虑分期建设的可能性，并留有充分的发展余地3.4.3给水管网布置的基本形式树状网环状网3.4.4排水管道系统布置形式1．城镇排水管道系统的布置形式 2．区域排水系统3.5给水排水管道材料及构筑物 3.5.1 给水管道材料及配件按照水管工作条件，水管性能应满足下列要求：（1）有足够的强度，可以承受各种内外荷载。

给排水污水管网课程设计一、课程目标知识目标：1. 学生能理解并掌握给排水污水管网的基本概念、组成及工作原理。

2. 学生能了解给排水污水管网的设计原则、流程及主要参数。

3. 学生能掌握给排水污水管网系统的维护与管理方法。

技能目标：1. 学生能够运用所学知识，分析并解决实际给排水污水管网系统中的问题。

2. 学生能够设计简单的给排水污水管网，并对其进行优化。

3. 学生能够运用计算机软件进行给排水污水管网系统的模拟与分析。

情感态度价值观目标：1. 学生能够认识到给排水污水管网在环境保护和资源利用方面的重要性，增强环保意识。

2. 学生能够培养对给排水污水管网工程建设的兴趣，激发学习热情。

3. 学生能够树立正确的工程观念，关注社会发展，积极参与给排水污水管网相关领域的创新与进步。

课程性质：本课程为工程专业基础课程，旨在让学生掌握给排水污水管网的基本理论、设计方法和实践技能。

学生特点：学生处于大学本科阶段，具备一定的专业知识基础，思维活跃，具备较强的学习能力和动手能力。

教学要求：结合学生特点，注重理论与实践相结合，提高学生的分析、设计及创新能力。

通过课程学习，使学生能够达到上述课程目标，为未来从事相关工作奠定坚实基础。

二、教学内容1. 给排水污水管网基本概念：包括给水管网的分类、功能及组成，污水管网的基本构成及作用。

教材章节：第一章 给排水污水管网概述2. 给排水污水管网的设计原则与流程：介绍设计原则、设计流程及主要技术参数。

教材章节：第二章 给排水污水管网设计原理3. 给排水污水管网系统的主要组成部分及工作原理：详细讲解管网中的泵站、管道、阀门等设施的工作原理。

教材章节：第三章 给排水污水管网系统组成4. 给排水污水管网的设计计算：介绍设计计算方法，包括流量计算、管网水力计算等。

教材章节：第四章 给排水污水管网设计计算5. 给排水污水管网施工与维护：讲解管网施工技术、施工管理及管网维护方法。

教材章节：第五章 给排水污水管网施工与维护6. 计算机辅助给排水污水管网设计：介绍计算机软件在给排水污水管网设计中的应用。

第三章给水排水管道系统水力计算基础本章内容：1、水头损失计算2、无压圆管的水力计算3、水力等效简化本章难点：无压圆管的水力计算第一节基本概念一、管道内水流特征进行水力计算前首先要进行流态的判别。

判别流态的标准采用临界雷诺数Re k，临界雷诺数大都稳定在2000左右，当计算出的雷诺数Re小于2000时，一般为层流，当Re大于4000时，一般为紊流，当Re介于2000到4000之间时，水流状态不稳定，属于过渡流态。

对给水排水管道进行水力计算时，管道内流体流态均按紊流考虑紊流流态又分为三个阻力特征区：紊流光滑区、紊流过渡区及紊流粗糙管区。

二、有压流与无压流水体沿流程整个周界与固体壁面接触，而无自由液面，这种流动称为有压流或压力流。

水体沿流程一部分周界与固体壁面接触，另一部分与空气接触，具有自由液面，这种流动称为无压流或重力流给水管道基本上采用有压流输水方式，而排水管道大都采用无压流输水方式。

从水流断面形式看，在给水排水管道中采用圆管最多三、恒定流与非恒定流给水排水管道中水流的运动，由于用水量和排水量的经常性变化，均处于非恒定流状态，但是，非恒定流的水力计算特别复杂，在设计时，一般也只能按恒定流(又称稳定流)计算。

四、均匀流与非均匀流液体质点流速的大小和方向沿流程不变的流动，称为均匀流；反之，液体质点流速的大小和方向沿流程变化的流动，称为非均匀流。

从总体上看，给水排水管道中的水流不但多为非恒定流，且常为非均匀流，即水流参数往往随时间和空间变化。

对于满管流动，如果管道截面在一段距离内不变且不发生转弯，则管内流动为均匀流；而当管道在局部有交汇、转弯与变截面时，管内流动为非均匀流。

均匀流的管道对水流的阻力沿程不变，水流的水头损失可以采用沿程水头损失公式进行计算；满管流的非均匀流动距离一般较短，采用局部水头损失公式进行计算。

对于非满管流或明渠流，只要长距离截面不变，也没有转弯或交汇时，也可以近似为均匀流，按沿程水头损失公式进行水力计算，对于短距离或特殊情况下的非均匀流动则运用水力学理论按缓流或急流计算。

给水排水管网系统（第三版）答案给水排水管网系统第一章给水排水管网系统概论1、给排水系统功能有哪些？请分类说明。

①水量保障向指定用水点及时可靠提供满足用户需求的用水量，将排出的废水与雨收集输送到指定地点；②水质保障向指定用水点提供符合质量要求的水及按有关水质标准将废水排入受纳水体；③水压保障为用户提供符合标准的用水压力，同时使排水系统具有足够的高程和压力，顺利排水；2、给水的用途有哪几类？分別列举各类用水实例。

有生活用水、工业生产用水和市政消防用水。

生活用水有：居民生活用水（如家里的饮用、洗涤用水）、公共设施用水（如学校、医院用水）、工业企业生活用水（如企业区工人饮用、洗涤用水）；工业生产用水有：产品用水（如制作酸奶饮料的用水）、工艺用水（如水作为溶剂）、辅助用水（如冷却锅炉用水）；市政消防用水有道路清洗、绿化浇灌、公共清洁卫生和消防用水。

3、废水有哪些类型？分别列举各类用水实例。

按所接纳废水的来源分：生活污水、工业废水和雨水。

生活污水：居民生活所造成的废水和工业企业中的生活污水，如洗菜水、冲厕产生的水；工业废水：如乳制废水；雨水：如下雪、下雨产生的水。

4、给水排水系统由哪些子系统组成？各子系统包含哪些设施。

①原水取水系统包括：水源地、取水设施、提升设备和输水管渠等；②给水处理系统包括：各种采用物理化学生物等方法的水质处理设备和构筑物；③给水官网系统包括：输水管渠、配水管网、水压调节设施及水量调节设施等；④排水管网系统包括：污废水收集与输送管渠、水量调节池、提升泵等；⑤废水处理系统包括：各种采用物理化学、生物等方法的水质净化设备和构筑物；⑥排放和重复利用系统包括：废水收纳体和最终处置设施如排放口等。

5、给水排水系统各部分流量是否相同？若不同，是如何调节的？因为用水量和排水量是随时间变化的，所以各子系统一时间内流量不相同，一般是由一些构筑物或设施来调节，比如清水池调节给水处理流量与管网中的用水量之差，调节池和均合池用于调节排水官网流量和排水处理流量之差。

给水排水设计手册第5册第一章：水排水设计概述1.1水排水设计的基本概念水排水设计是建筑工程中的重要部分，其主要目的是确保建筑物内部的供水和排水系统能够正常运作，保障居民生活和工作的舒适性和安全性。

1.2水排水设计的重要性水排水系统是建筑物的重要组成部分，对保障居民生活和工作的正常进行具有重要意义。

合理设计的水排水系统不仅可以提高居民的生活质量，还可以减少建筑物的维护成本和延长其使用寿命。

1.3水排水设计的基本原则水排水设计需要遵循一系列的基本原则，包括安全性、经济性、实用性和环保性等。

第二章：供水系统设计2.1供水系统设计的一般要求供水系统设计需要根据建筑物的具体情况进行合理规划和设计，确保供水能够满足建筑物内部的各种用水需求。

2.2供水系统设计的技术标准供水系统设计需要符合国家有关的技术标准和规范，确保水质安全和供水系统的稳定性。

2.3供水系统设计的主要内容供水系统设计包括水源选择、管网设计、水箱设计等内容，需要综合考虑建筑物的用水需求和供水系统的运行稳定性。

第三章：排水系统设计3.1排水系统设计的一般要求排水系统设计需要合理规划和设计，确保建筑物内部的污水和雨水能够有效排放，避免排水管道堵塞和漏水等问题的发生。

3.2排水系统设计的技术标准排水系统设计需要符合国家有关的技术标准和规范，确保排水系统的安全和稳定性。

3.3排水系统设计的主要内容排水系统设计包括污水排放、雨水排放、排水管道设计等内容，需要综合考虑建筑物的使用功能和排水系统的运行稳定性。

第四章：建筑物水排水系统的维护与管理4.1水排水系统的日常维护建筑物的水排水系统需要定期进行检查和维护，避免管道堵塞、设备故障等问题的发生。

4.2水排水系统的紧急维修在水排水系统出现故障时，需要及时进行紧急维修，确保供水和排水系统的正常运行。

4.3水排水系统的管理建筑物的水排水系统需要进行科学的管理，包括定期检查、记录系统运行情况等，确保系统的正常运行和安全性。

第一章1、给水的用途2、根据排水系统所接纳的废水的来源三种类型。

3、给水排水系统应具备以下三项主要功能给水排水管网系统均应具有以下功能4、给水排水系统可划分为以下子系统5、城市用水量分类：居民生活用水量、公共设施用水量、工业企业生产用水量和工作人员生活用水量、消防用水量、市政用水量，主要道路和绿地浇洒用水量、未预见用水量及给水管网漏失水量。

上述各类用水量总和称为城市综合用水量；居民生活用水量和公共设施用水量之和称为城市综合生活用水量。

6、平均日用水量（Q ad）：即规划年限，用水量最多的年总用水量除以用水天数。

该值一般作为水资源规划和确定城市设计污水量的依据。

7、最高日用水量（Q d）：即用水量最多的一年，用水量最多的一天的总用水量。

该值一般作为取水工程和水处理工程规划和设计的依据。

8、最高日平均时用水量：（Q d/24）：即最高日用水量除以24小时，得到最高日小时平均用水量。

9、最高日最高时用水量（Q h）：用水量最高日的24小时中，用水量最大的1小时用水量、该值一般作为给水管网工程规划与设计的依据。

10、用水量日变化系数（K d）：最高日用水量与平均日用水量的比值。

K d=365Q d/Q y（Q d ——最高日用水量（m3/d）； Q y ——全年用水量（m3/a））11、时变化系数（K h）：最高时用水量和平均时用水量的比值。

K h=24Q h/Q d（Q h——最高时用水量（m3/h））12.水头：位能与压能之和称为测压管水头，工程上又称为压力水头，或简称水头。

13、输水管（渠）：是指在较长距离输送水量的管道或渠道，一般不沿线向外供水。

给水管网系统中的泵站站）两种形式。

水量调节设施式。

减压设施：用减压阀和节流孔板等降低和稳定输配水系统局部的水压，以避免水压过高造成管道或其他设施的漏水、爆裂、水锤破坏，或避免用水的不舒适感16、给水管网系统类型按系统构成方式分类：统一给水管网系统、分区给水管网系统（串联分区、并联分区）17、排水体制：废水分为生活污水、工业废水和雨水三种类型，它们可采用同一个排水管网系统排除，也可采用各自独立的分质排水管网系统排除。

建筑给水排水手册第三版建筑给水排水手册第三版第一章引言第一章主要内容为引言，包括手册的编写目的、适用范围、参考文献等方面的内容。

第二章给水系统设计第二章主要内容为给水系统的设计，包括给水系统的定义、设计原则、水压计算、管网设计、水泵选型等方面的内容。

2.1 给水系统的定义给水系统是指将水源经过处理后，通过管道输送到建筑内各个用水点的系统。

根据用水点的不同需求，可以分为自来水系统和消防给水系统。

2.2 设计原则给水系统的设计应遵循以下原则：1）合理安排管网布置，确保供水合理分布；2）合理选用管材，确保管道的耐压和耐腐蚀性能；3）合理选择管径，确保供水压力和流量的合理分配；4）根据用水需求确定水泵的选型和布置；5）采取相应的措施确保供水系统的可靠性和安全性。

2.3 水压计算给水系统的水压计算是确定管道的尺寸和水泵的选型的重要依据。

水压计算应考虑到建筑的高度、布置及用水点的用水量等因素。

2.4 管网设计管网设计是给水系统设计的核心工作之一，涉及到管道的布置、管径的选择、管道的支撑等问题。

管网设计应根据建筑的实际情况，合理布置管道，确保供水的连续性和稳定性。

2.5 水泵选型水泵选型是给水系统设计中一个关键的环节。

水泵的选型应根据供水系统的需求和用水点的用水量来确定，确保水泵具备足够的扬程和流量。

第三章排水系统设计第三章主要内容为排水系统的设计，包括排水系统的定义、设计原则、排水管道的选型、排水泵的选型等方面的内容。

3.1 排水系统的定义排水系统是指将建筑内的污水、雨水等排出建筑的系统。

根据排出的水源不同，可分为污水系统和雨水系统。

3.2 设计原则排水系统的设计应遵循以下原则：1）合理安排排水管道的布置，确保污水和雨水的顺利排出；2）合理选择排水管道的材料和规格，确保排水管道的耐腐蚀性和耐压性；3）合理设立检查井和渗水井，确保排水系统的畅通和安全；4）根据建筑的地势，确定排水泵的选型和布置。

3.3 排水管道的选型排水管道的选型是排水系统设计中的关键环节之一。

建筑给排水第七版第三章答案（1）建筑内部污废水排水系统的基本组成部分有哪些，分为哪几种类型？建筑内部排水系统的基本组成部分有：卫生器具和生产设备的受水器、排水管道、清通设备、通气管道、污废水的提升设备和局部处理构筑物。

分为三种类型：即单立管排水系统、双立管排水系统和三立管排水系统。

（2）排水管系中水封的作用是什么，水封内水量的损失主要有哪几个原因？水封是设在卫生器具排水口下，用来抵抗排水管内气压变化，防止排水管道系统中气体窜入室内的一定高度的水柱，通常用存水弯来实施。

水封内水量的损失主要有3个原因：自虹吸损失、诱导虹吸损失、静态损失。

（3）排水立管中水流状态主要有哪几个阶段？宜选用哪个阶段作为设计的依据？排水立管中水流状态主要经过附壁螺旋流、水膜流和水塞流3个阶段。

宜选用水膜流作为设计的依据。

（4）稳定立管压力，增大通水能力的技术措施有哪些？1）减小立管流速，如每隔一定距离（5~6层），在立管上设置乙字弯消能；改变立管内壁表面的形状。

2）减小水舌阻力系数，设置专用通气管，改变补气方向，使向负压区补充的空气不经过水舌，由通气立管从下补气，或由环形通气管、器具通气管从上补气；改变横支管与立管连接处的构造形式，使用上部特制配件与下部特制配件配套代替三通和弯头。

（5）室内排水管道的布置与敷设应遵循哪些原则？在设计过程中应遵循以下原则进行管道的布置敷设：1）排水畅通，水力条件好；2）使用安全可靠，不影响室内环境卫生；3）施工安装，维护管理方便；4）总管线短，工程造价低；5）占地面积小；6）美观等。

（6） 化粪池有效容积由哪几部分组成？计算简化公式是什么？化粪池有效容积由污水所占容积V 1和污泥所占容积V 2组成。

化粪池有效容积计算公式简化为：()30.48100024N q t V a T m α⋅⎛⎫=+⋅ ⎪⎝⎭ （7）什么叫排水设计秒流量？排水当量的定义？为保证最不利时刻的最大排水量能迅速、安全地排放，某管段的排水设计流量应为该管段的瞬时最大排水流量，又称为排水设计秒流量。
