航行警告接收机（NR-50C V1.11中文版）用户手册2007年5月目录1. NAVTEX系统 (1)1.1 NA VTEX简介 (1)1.2 NA VTEX原理 (3)1.3 NA VTEX信息格式 (5)1.4 NA VTEX 发射岸台及广播时间 (7)2. 产品简介 (1)2.1 概述 (1)2.2 设备组成 (1)3. 产品性能指标 (4)3.1 概述 (4)3.2 软件特点 (4)3.3 硬件性能指标 (6)4. 如何操作 (8)4.1 主单元外观与控制键组成 (8)1)主单元外观 (8)2)屏幕的组成 (9)3)控制键的组成 (10)4.2 基本操作 (10)1)电源开关 (10)2)信息接收与浏览 (12)3)菜单结构树 (15)4)控制键的简单使用 (16)4.3 控制菜单设置 (17)1）电台设置 (18)2)信息设置 (19)3)信息打印 (21)①打印所有信息 (22)②打印指定频率信息 (22)③打印指定电台信息 (23)④按信息种类打印信息 (24)4)程序设置 (25)①信息报警 (26)②按键声音 (27)③打印模式 (27)④字符大小 (28)⑤菜单语言 (28)⑥本地语言 (28)⑦时间显示 (28)5)系统设置 (29)① LCD /按键亮度设置 (29)② LCD对比度设置 (30)③本地频率设置 (30)④日期/时间设置 (30)⑤ INS端口设置 (31)⑥打印端口设置 (32)6)诊断测试 (33)①软件版本 (34)② LCD测试 (35)③按键测试 (35)④声音测试 (36)⑤打印测试 (37)⑥接收测试 (38)⑦维护菜单 (40)5. 安装 (41)5.1 天线及放大器 (41)5.2 NR-50C接收机 (41)5.3 外置报警盒（可选件） (41)5.4 电源连接 (42)5.5 外置报警盒接线 (42)5.6 打印机连接 (44)6. 故障检测 (59)6.1 电源部分 (59)6.2 接收部分 (61)6.3 显示部分 (63)6.4 自检 (64)1. NAVTEX系统1.1 NAVTEX简介NAVTEX是“航行警告电传电报”的英文简称，是采用无线电传直接印字电报方式进行收发通信的海上专用业务类型。
NA VTEX（FURUNO NX—500）一．一般操作：1．打开电源：打开柜门，将[POWER]开关拨到ON，“Nav.printready”被打出。
2．调整亮度：按[DIM]键。
3．手动走纸：按[FEED]键。
4．当收到SAR（搜救）信息后，警报器鸣响。
按任意一键均可消除警报。
5．关闭电源：打开柜门，将[POWER]键拨到OFF。
二．用户设置：1、选择岸台名：1．1．按[MENU]键，主菜单打出。
1．2．用[>]和[<]键将打印头对准“A”后按[ENT]。
1．3．用[>]和[<]键将打印头对准所需的岸台名后按[ACCEPT]，将字母变为大写或按[REJECT]将字母变为小写。
（大写可接收，小写被拒绝接收）1．4．当选择结束后，将打印头对准“ESC”后按[ENT]，回主菜单。
2．选择信息种类：2．1．用[>]和[<]键将打印头对准“B”后按[ENT]键。
2．2．用[>]和[<]键将打印头对准所需的信息种类后按[ACCEPT]，将字母变为大写或按[REJECT]将字母变为小写。
（大写可接收，小写被拒绝接收）2．3．同1、4。
3．设置功能：3．1．用[>]和[<]键将打印头对准“C”后按[ENT]键。
3．2．根据目录适当的选择大、小写字母后返回主菜单。
4．打印现在状态：用[>]和[<]键将打印头对准“E”后按[ENT]键，则现在的Status被打出。
5．当Status打印完毕以后，则“Nav.print ready”被打出，选择结束。
三、详细的操作程序，请参阅操作说明书。
附录：航警信息种类A：航行警告B：气象警告C：冰况报告D：搜救信息E：气象预报F：引航业务信息G：DECCA信息H：LORAN信息I：OMEGA信息J：SAT NA V 信息K：其它电航设备信息L：附加的A类航警。
安装说明概述：感谢使用V enus EDIT系列非编，该非编继承了新奥特喜马拉雅非编的优点和特色，具有强大的A8字幕系统，是您进行高标清编辑的利器，将为您的制作编辑节目带来全新的操作体验和感受。
安装软件前的准备：一、 请确认V enus I/O非编板卡硬件已经安装在计算机中，正确安装好操作系统:WINDOWS XP SP2安装好计算机的主板芯片组、声卡、显卡（A卡请安装NET framework 2.0和带媒体控制中心的驱动程序）、网卡驱动，之后的设备管理器如下：黄色问号的设备分别是加密狗和非编卡，该驱动集成在V enus Edit软件安装包中安装，为了保证系统的稳定性，安装软件时请保证是纯净的系统，以免出现不同软件有冲突的情况推荐配置：推荐配置的情况下是经过严格测试的平台，可以保证不存在任何硬件方面的兼容性的问题，供参考二、系统硬盘分区：系统主分区C：30GB NTFS格式备份分区D：30GB NTFS其余为E：NTFS格式素材硬盘：双硬盘组成带区(软raid0)三，安装软件包：软件包采取一键式安装，没有复杂的相关设置，请按照默认路径进行安装，下面是安装过程图解：1，运行光盘对应软件一键式安装包，直接双击运行安装进行过程中开始弹出quicktime播放器安装界面，选择“下一步”完成quicktime播放器安装开始安装WINDOWS MEDIA FORMA T9，选择“是”继续选择“YES”完成安装WMF9弹出GFX_SD安装程序界面，直接点“NEXT”进行安装该安装完成后，再弹出real Alternative 1.43解码器安装程序使用默认路径都使用默认设置，不用更改完成安装加密狗驱动程序安装，安装前请确认加密狗已插入USB接口再选择下一步进行安装完成该安装弹出matrox VFW软件解码器安装按”NEXT”继续，之后完成matrox VFW软件解码器安装，弹出板卡驱动程序安装选择“是”安装非编卡驱动完成非编卡驱动安装后弹出界面，选择“否”暂时不重启开始安装V enus Edit主程序，点“NEXT”进行安装填入任意公司名、序列号，继续安装使用默认路径、选择”NEXT”继续，中间都用默认设置，直接下一步中途弹出MSML 的安装界面，点“下一步”选择接受协议，继续“下一步”选择立即安装完成MSXML安装完成非编软件安装最后重启计算机▲ VenusEdit 400/500/800迈创MOJITO非编卡安装注意事项：1、板卡的安装位置：如今主板一般都带有多个PCI-E插槽，MOJITO非编卡应安装在最靠近CPU那个PCI-E插槽。
navtex操作规程NAVTEX（Navigational Telex）是指船舶电报通信装置。
它是国际海事组织（IMO）制定的一项国际规范，在全球范围内用于向船舶提供导航警告信息和气象预报等重要信息。
下面是关于NAVTEX操作规程的详细介绍：一、NAVTEX的定义和目的NAVTEX是一种自动化的海上电报系统，用于向船舶提供导航警告信息和气象预报等重要信息，以确保航行安全和船舶及人员的保护。
它能够接收和发送广播信息，包括航行警告、导航改变、海况报告、气象信息等，以及其他重要信息。
二、NAVTEX的使用范围NAVTEX可以在全球范围内使用，并且在某些地区是强制性的。
不同地区的NAVTEX频率可能有所不同，船舶应根据具体地区的规定来选择适当的频率。
三、NAVTEX的操作规程1. 开机操作：船舶在适当的时间和位置将NAVTEX设备开机，并调整接收频率。
船员应确保设备正常工作并能接收到信息。
2. 接收信息：NAVTEX设备一旦调谐到正确的频率，将自动接收信息。
船员应仔细阅读接收到的信息，并根据需要采取相应的措施。
3. 信息发布：船舶上的NAVTEX设备也可以用于发布重要的导航警告信息。
船员应将相关信息输入到设备中，并将其发送给其他船舶。
4. 导航警告信息：船员在接收到有关导航警告的信息时，应立即采取行动。
如果有任何导航障碍或危险情况出现，船员应立即通知船长并采取紧急措施。
5. 气象预报信息：NAVTEX设备也可以接收到气象预报信息。
船员应仔细审阅这些信息，并在必要时调整航行计划以确保船舶安全。
6. 操作要求：船员应熟悉NAVTEX设备的使用手册，并按照操作要求进行操作。
如果有任何故障或设备问题，应及时向船长报告并采取相应的维修措施。
7. 频率调整：在跨越不同地区或辐射范围时，船员应及时调整NAVTEX设备的频率，以确保能够接收到最新的信息。
8. 维护保养：船员应定期对NAVTEX设备进行维护和保养，以确保其正常工作。

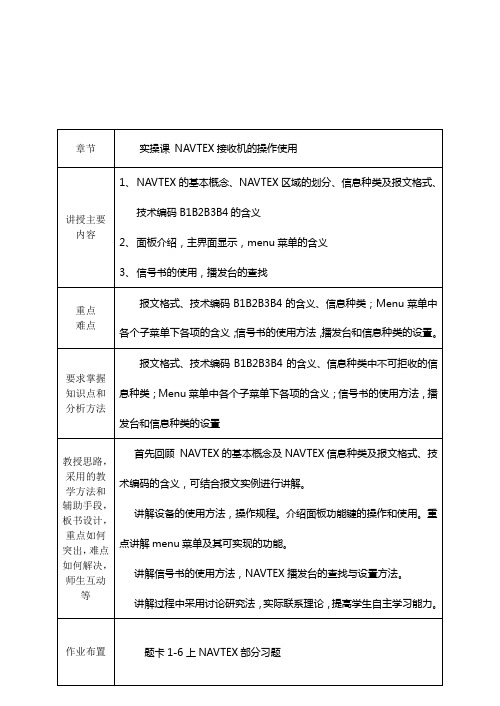

NAVTEX系统及NAVTEX接收机海上安全信息播发系统概述海上安全信息（MSI---Maritime Safety Information ）是指航行警告、气象报告、气象预报和有关航行安全的其它紧急安全信息。
岸上有关部门将有关航行安全的重要信息汇集到海岸电台或者INMARSAT 的海岸地球站，向主要海域的船舶播发。
气象传真播发虽然不是GMDSS 业务，但是由于其独特的特点，被航海者所喜爱。
MSI 七种基本类型：1. 航行警告；2.气象警告；3.冰况报告；4. 搜救信息；5.气象预报；6.引水业务信息（美国不提供）；7. 电子航行系统更新信息。
海上安全信息播发系统概述二、海上安全信息业务是一个播发MSI 的国际协调网。
MSI 信息由不同的部门提供，主要由INMARSAT 中的EGC 系统和NAVTEX 系统，以及NAVAREA 系统播发。
主要的MSI 信息提供部门有：1.提供航行警告和电子海图更正信息的国家航道部门；2. 提供气象警告和气象预报的国家气象部门；3. 提供岸到船遇险报警和其它紧急信息的救助协调中心（RCC ）；4. 提供北大西洋冰况报告国际冰况巡查机构等。
海上安全信息播发系统概述二、续全球航行警告业务（WWNWS ：World-Wide Navigational Warning Services ）由国际海事组织（IMO ）、国际航道组织（IHO ）、或者世界气象组织（WMO ）认可后的信息提供部门和向海上播发的机构组成。
全球航行警告主要安排用INMARSAT 系统的EGC 方式和NAVTEX 系统FEC 方式播发。
国际海上安全信息业务信息提供与播发，见下图：海上安全信息播发系统概述（续）全球航行警告主要安排用INMARSAT 系统的EGC 方式和NAVTEX 系统FEC 方式播发。
EGC 业务将在INMARSAT 系统中介绍；NAVTEX 系统及接收机的操作在下面介绍；除EGC 和NAVTEX 业务外，全球航行警告还有其它几种业务，简单介绍如下：1. NAVAREA Warnings:分区航行警告业务NAVAREA 将全球划分为16个航行警告区，每一个航行警告区指配了一个协调国，负责协调和播发无线电航行警告。
NA VTEX （NA V5型）接收机操作一、简介1）NAVTEX是一种从设定的岸台播发航行警告和天气预报的一种方式。
各岸台均在518KHz频率上用英语定时播发，一般每隔4小时播发一次，但大风警报和搜救信息可随时播发。
NAVTEX的覆盖的服务半径一般为200—300海里，夜间接收范围可能会较大。
按IMO规定，在490KHz频率上可用其他当地语言播发，在4209.5KHz频率上可播发热带的有关信息，后面的这个频率比其他2个频率具有更大的覆盖范围，并且不易产生静噪音。
NAV5 NAVTEX接收机按照最新的欧洲和国际规范设计，为商船提供最新天气及航行警告信息，它符合IMO关于GMDSS的要求，并且操作简便，在指定的NAVTEX播发区域，它每天可提供可靠的打印信息。
NAV5安装简便，将NAV5接上12伏或24伏直流电源，并接上天线，打开开关，NAV5就可以打印NAVTEX信息而不需要其他的人工操作。
在这种情况下，NAV5可以为您提供大量的信息，因此可仅仅设定和打印你所需要的航行海区范围内需要接收的岸台和信息种类。
通常，日常信息每四小时重复一次。
但是假如NAV5接收到的是重复的信息，那么这一信息在三天（72小时）内不会被重复打印。
・NAVTEX天线应安装在不易被损坏的没有铁制物体的高处。
2）在NAVTEX信息的开头有一个信息头，用一个标识码B1B2B3B4来标识信息的来源和性质；例如GA59岸台识别码信息类型序列号GA59这个识别码标识了播发信息的岸台和信息的性质可根据自己的意愿选择岸台并可限制某种信息类别。
二、NAVTEX(NAV5型)设备操作按钮介绍：插入面板图：1. PAPER FEED (进打印纸)2. DIM(backlighting) （背景亮度）3. STOP ALARM (停止警报)4. POWER ON/OFF (打开/关闭电源)5.START PROGRAMMING (开始程序)6.FINISH PROGRAMMING （完成程序）7. SELECT OR DE-SELECT STATIONS/MESSAGES (接受或拒绝岸台/信息种类）三、基本操作：1、设备开/关：按面板上打开设备，一声嘟音后显示开始画面，如图所示：关闭设备，再按一下键即可。
NBDP操作说明NBDP（Navtex Broadcast Data Processor）是一种通过无线电向船舶发送紧急和导航信息的系统。
以下是NBDP操作的详细说明：1.设备准备：-NBDP操作需要一台NBDP终端设备。
这是一种结合调制解调器和电报机的设备。
-将NBDP终端设备与电源和无线天线连接，并根据说明书进行正确的安装和设置。
2.开机：-将NBDP终端设备接通电源，并等待设备自检完成。
-确保设备的各个指示灯正常工作。
3.设置参数：-使用设备上的控制按钮和菜单进行参数设置。
一般可调整的参数包括：-频率：选择接收与发送信息的无线电频率。
-速率：设置通讯速率，一般为100或200字节/秒。
-报文类型：选择所需接收的信息类型，如紧急信息、导航警告等。
4.信号：-在设置好的频率上进行信号，寻找广播站发送的信息。
-等待几分钟，观察设备是否接收到任何信息。
-如果接收到信息，设备会自动将其打印出来。
5.阅读信息：-设备会将接收到的信息打印出来，用户可以阅读并理解其中的内容。
-信息可能包括导航警告、天气预报、船舶安全信息等。
-可以按照指南书上的说明，了解不同类型信息的含义。
6.回复信息：-如果收到需要回复的信息，可以使用设备的键盘进行回复。
-在回复前，仔细阅读信息并确定需要回复的内容。
-按照预先设定的格式，将回复信息输入设备并发送。
7.关机：-使用设备上的关闭按钮或菜单选项，停止设备的运行。
-断开电源和天线。
8.故障排除：-如果设备出现故障或无法正常工作，首先检查设备的电源和连接。
-可以通过重新设置参数或重启设备来尝试修复故障。
总结：NBDP操作相对简单，但需要熟悉设备的功能和操作方法。
使用者需要经常关注设备，并阅读发送的信息，并根据需要回复。
NBDP的使用帮助船舶与陆地之间进行通信，及时获取导航和安全信息，提高航行的安全性。
NA VTEX （NA V5型）接收机操作一、简介1）NAVTEX是一种从设定的岸台播发航行警告和天气预报的一种方式。
各岸台均在518KHz频率上用英语定时播发，一般每隔4小时播发一次，但大风警报和搜救信息可随时播发。
NAVTEX的覆盖的服务半径一般为200—300海里，夜间接收范围可能会较大。
按IMO规定，在490KHz频率上可用其他当地语言播发，在4209.5KHz频率上可播发热带的有关信息，后面的这个频率比其他2个频率具有更大的覆盖范围，并且不易产生静噪音。
NAV5 NAVTEX接收机按照最新的欧洲和国际规范设计，为商船提供最新天气及航行警告信息，它符合IMO关于GMDSS的要求，并且操作简便，在指定的NAVTEX播发区域，它每天可提供可靠的打印信息。
NAV5安装简便，将NAV5接上12伏或24伏直流电源，并接上天线，打开开关，NAV5就可以打印NAVTEX信息而不需要其他的人工操作。
在这种情况下，NAV5可以为您提供大量的信息，因此可仅仅设定和打印你所需要的航行海区范围内需要接收的岸台和信息种类。
通常，日常信息每四小时重复一次。
但是假如NAV5接收到的是重复的信息，那么这一信息在三天（72小时）内不会被重复打印。
・NAVTEX天线应安装在不易被损坏的没有铁制物体的高处。
2）在NAVTEX信息的开头有一个信息头，用一个标识码B1B2B3B4来标识信息的来源和性质；例如GA59岸台识别码信息类型序列号GA59这个识别码标识了播发信息的岸台和信息的性质可根据自己的意愿选择岸台并可限制某种信息类别。
二、NAVTEX(NAV5型)设备操作按钮介绍：插入面板图：1. PAPER FEED (进打印纸)2. DIM(backlighting) （背景亮度）3. STOP ALARM (停止警报)4. POWER ON/OFF (打开/关闭电源)5.START PROGRAMMING (开始程序)6.FINISH PROGRAMMING （完成程序）7. SELECT OR DE-SELECT STATIONS/MESSAGES (接受或拒绝岸台/信息种类）三、基本操作：1、设备开/关：按面板上打开设备，一声嘟音后显示开始画面，如图所示：关闭设备，再按一下键即可。
