抽、穿发电机转子起重作业安全技术措施标准版本

  • 格式：docx
  • 大小：28.22 KB
  • 文档页数：16

文件编号：RHD-QB-K4715 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX

抽、穿发电机转子起重作业安全技术措施标准版本 操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715

第 2 页 抽、穿发电机转子起重作业安全技术措施标准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

一、 人员组织： 下列人员必须到位 1、 厂部安全员 2、 检修部主任或副主任 3、 检修部安全员 4、 汽机、电气专业专工 5、 电机班、起重班班长或技术员 6、 起重负责人 7、 施工负责人 8、 施工人员 操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 钳工 起重工 行车司机 二、 作业人员要求： 1、 工作许可后，工作负责(联系)人须召集工作票上所列出人员，向工作组 成员交待清楚工作任务，并进行安全和技术交底，并有针对性的进行提问，检查工作人员是否对交待的安全事项都清楚。 2、 所有参加本次工作的人员应穿棉制工作服、戴好安全帽、手套等安全防 护用品。起重工作负责人开工前，必须亲自检查工作中使用的起重工器具应完好无损，特别应仔细检查起吊所用的卡环、葫芦、钢丝绳，禁止使用不合格的工器具。进入发电机定子内施工人员必须身着连体操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 服和软底胶鞋，严禁身上携带任何物品。 3、 参加起重作业人员必须持证上岗，明确起重负责人统一指挥.起重工作负 责人应由有经验的人员担任，工作组成员应明确工作方法、自己的工作职责和安全注意事项。 4、 指挥信号要清楚明了。 5、 起吊过程中严格执行起重作业“八不吊”之规定 6、 行车司机必须精力充沛,不得做与本工作无关的事。抽、穿转子时集中精 力听从指挥, 行车操作动作速度应缓慢，以防止由于速度过快转子发生晃动，造成碰撞定子。 三、 发电机抽转子技术措施 （一） 发电机抽转子前应具备的条件 1、 低压缸与发电机连轴器保护罩已拆除，低操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 压缸与发电机连轴器连接螺 栓已拆除，低压缸与发电机连轴器中心已复查完毕； 2、 发电机氢气冷却器前后进、出冷却水管已拆除完毕； 3、 发电机汽、励两端的轴承外端盖，轴承上、下轴瓦和瓦枕，轴承上、 下内端盖和轴承进油管、密封油进油管、密封油氢侧回油管； 4、 发电机汽、励两端的密封瓦和密封瓦座已拆除完毕； 5、 发电机汽、励两端的风扇叶片已拆除完毕； 6、 发电机抽穿转子专用支撑滚动小车轨道已安装完毕； 操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 7、 发电机抽穿转子专用支撑滚动小车已安装于发电机励端上； 8、 发电机抽穿转子所需的吊装平衡配重(6吨)已安装在滚动小车上； 9、 发电机抽穿转子所需的吊装钢丝绳(￠47mm长13米两根，￠43 mm 8 米两根)、手拉葫芦、发电机吊装保护胶木及橡皮，发电机转子支撑架和枕木等已准备完毕； 10、 低压缸转子已吊离低压缸，低压外上缸已临时扣在外下缸上。 （二） 发电机抽转子步骤 1、 在发电机励端大端盖上安装专用工具千斤顶，将发电机转子励端微微 顶起，然后将发电机励端轴承下瓦翻出。 2、 安装发电机励端轴承假瓦，并与下轴承座操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 连接成一体。拆卸下轴承座 螺栓，然后将发电机下轴承座翻出。 3、 松卸发电机励端千斤顶，将发电机转子励端支撑在支撑滚动小车上。 4、 发电机转子汽端安装发电机转子接长假轴，然后在接长假轴下安装100 吨螺旋千斤顶，将发电机转子汽端微微顶起。再将发电机汽端轴承下瓦翻出。 5、 安装发电机汽端轴承假瓦，并与下轴承座连接成一体。拆卸下轴承座 螺栓，然后将发电机下轴承座翻出。 6、 拆除发电机定子汽端的大端盖螺栓，然后在低压外上缸上安装两个3 吨手拉葫芦，将发电机定子汽端大端盖斜挂在低压外上缸上。 操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 7、 在发电机定子汽端上安装发电机转子专用吊架，用于悬挂发电机转子。 8、 在发电机转子汽、励两端绑扎发电机转子专用吊装钢丝绳，分别钩挂 在汽机房3#、4#行车75吨吊钩上。 9、 两台行车75吨吊钩同时缓慢起钩，将发电机转子微微吊起。然后两台 行车同时向发电机励端行走。两台行车起钩和行走时，必须相互协调，动作一致。行车起钩时必须监视发电机转子与定子之间的间隙，防止转子与定子碰磨。 10、 发电机转子向励端行走至极限位置后，用发电机转子专用吊架上钢丝 绳（￠39mm长2.8米）悬吊住发电机转子。3#行车缓慢松钩。并用100吨螺旋千斤顶支撑发电操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 机转子汽端作为保险. 11、 3#行车75吨吊钩更换发电机转子吊装位置于发电机转子接长假轴上。 3#行车75吨吊钩将发电机转子汽端再次微微吊起，松下发电机转子专用吊架和支撑千斤顶,然后两台行车同时向发电机励端行走。如此重复，直至发电机转子中心移出发电机定子励端。 12、 发电机转子汽端悬挂于发电机定子汽端专用吊架上，励端支撑于滑动 小车上，两台行车75吨吊钩缓慢松钩。 13、 在发电机转子重心位置(距励端护环2895mm)捆绑保护发电机转子的胶 木条，然后在胶木条上绑扎发电机转子专用钢丝绳两绳相距450mm(分别距励端护环2670mm和3120mm)。 操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 14、 4#行车75吨吊钩挂好专用钢丝绳和调节转子平衡用5吨手拉葫芦。微 微将发电机转子吊起，检查发电机转子吊装水平。通过调整5吨葫芦来使发电机转子在吊装状态下处于水平。 15、 4#行车缓慢向发电机励端行走，直至发电机转子完全从发电机定子内 抽出。 16、 发电机转子抽出后放置于发电机转子专用支架上。拆除发电机吊装钢 丝绳、发电机转子保护胶木条和发电机转子的滚动小车及配重。 17、 发电机定子两端用彩条塑料布进行封闭，发电机转子用彩条塑料布遮 盖。发电机抽转子工作结束。若小车、假轴不拆操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 除，必须牢固支撑，以防转子长时间受力变形。 （三） 发电机穿转子步骤 1、 发电机抽穿转子专用支撑滚动小车已安装于发电机励端上。 2、 发电机抽穿转子所需的吊装平衡配重(6吨)已安装在滚动小车上。转子汽端装好假轴并完全抽出。 3、 在发电机转子重心位置(距励端护环2895mm)捆绑保护发电机转子的胶 木条，然后在胶木条上绑扎发电机转子专用钢丝绳两绳相距450mm(分别距励端护环2670mm和3120mm)。 4、 4#行车75吨吊钩挂好发电机转子专用钢丝绳和调节转子平衡用5吨手 拉葫芦。微微将发电机转子吊起，检查发电机转操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 子吊装水平。通过调整5吨葫芦来使发电机转子在吊装状态下处于水平。 5、 将发电机转子汽端缓缓穿入发电机定子内，直到汽端假轴伸出定子汽 端端面。 6、 用3#行车挂上钢丝绳（￠43 mm 8米一根）吊住发电机转子汽端假轴， 缓缓松下4#行车，发电机转子励端支撑在小车轨道上，汽端支撑在3#行车上。 7、 拆除定子重心处钢丝绳和胶木条，4#行车挂上钢丝绳（￠43 mm 8米一 根）吊住转子在励端，和3#行车一起缓缓起吊，保持转子与定子间汽隙均匀后，同步开大车向汽端移动，直到3#行车开到汽端大端盖处。 8、 用千斤顶顶在假轴下，用发电机转子专用操作指南 / OPERATION GUIDE 编号：RHD-QB-K4715 第 2 页 吊架，悬吊住发电机转子。 缓缓松下3#行车，移动3#行车和钢丝绳至假轴下一吊点位置后，缓缓起吊，保持转子与定子间汽隙均匀。 9、 松下专用吊架和千斤顶，然后两台行车同时向发电机汽端行走，如此 重复，直至发电机转子汽端移出发电机定子汽端端面。 10、 用千斤顶顶在转子汽端下，松下4#、3#行车，发电机转子支撑与小车 轨道和千斤顶上，拆除发电机转子汽端专用吊架， 11、 恢复发电机定子汽端大端盖。安装发电机汽端轴承瓦和下轴承座。松 下汽端千斤顶。转子汽端支撑在瓦上。

合集下载

起重吊装作业安全措施及应急预案模版(四篇)

起重吊装作业安全措施及应急预案模版(四篇)

起重吊装作业安全措施及应急预案模版起重吊装作业安全措施：1. 提前安排好作业计划，并指定专人负责指挥和监督现场作业。

2. 使用合格、可靠的起重机械，并定期进行维护和检查，确保设备的安全性能。

3. 配备专兼职司机，严格遵守交通规则，确保起重机械的运输过程安全。

4. 进行现场勘察，确保起重机械和工作区域的地基、地面和支撑物等能够承受工作载荷。

5. 在起重机械以外的区域设置禁止通行标识，并配备专人警戒，确保周围人员的安全。

6. 进行必要的培训和考核，确保起重机械操作人员具备足够的技能和知识。

7. 在起重机械工作区域内设置明显的标识和安全告示，提醒人员注意安全。

8. 严禁超载操作，按照起重机械的额定载荷和工作范围要求进行作业。

9. 遵守严格的作业流程，确保起重机械的稳定性和平衡性。

应急预案：1. 在现场设立应急指挥部，明确责任分工和应急处置流程。

2. 配备必要的应急设备和器材，如灭火器、急救箱等。

3. 周期性进行演练，提高应急处理的能力和效率。

4. 在作业现场设置紧急报警装置，并明确应急报警流程。

5. 提供紧急求救通讯渠道，以便及时报警和请求支援。

6. 在危险区域设置安全避难点，确保作业人员的生命安全。

7. 对可能发生的应急情况进行风险评估，并制定相应的预防措施。

8. 定期对应急预案进行评估和更新，确保其有效性和适用性。

9. 在发生事故或紧急情况时，及时采取措施保护现场，避免次生事故的发生。

以上是起重吊装作业的安全措施和应急预案，但实际作业中还需根据具体情况进行综合考虑和制定，确保起重吊装作业安全可靠。

起重吊装作业安全措施及应急预案模版（二）重吊装作业是指利用起重机械对重物进行吊装或吊装到指定位置的作业。

由于起重吊装作业涉及到大型机械设备和重物，所以安全措施和应急预案必不可少，以确保人员和财产的安全。

以下是____年起重吊装作业的安全措施及应急预案。

一、安全措施1.合格的人员操作：严格要求起重机械操作人员具备相关证书和岗位培训，能熟练掌握起重机械的操作技巧和安全操作规程。

抽转子方案

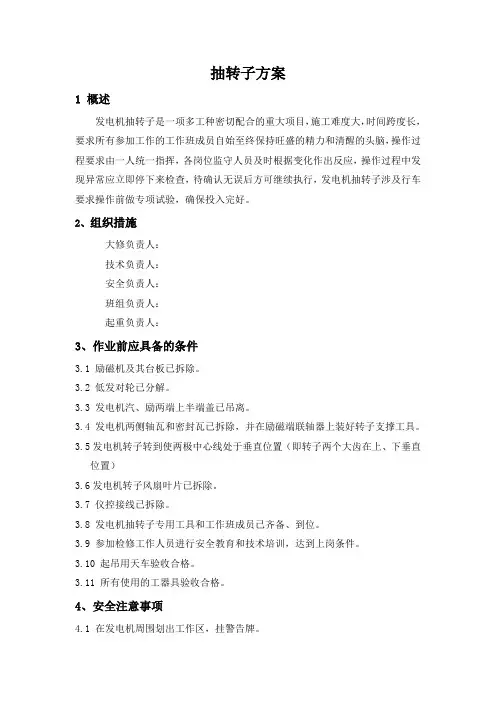

抽转子方案
