非接触式流体静压型机械密封的密封原理及结构分类

流体动压机械密封的密封原理及结构分类今天小编主要为大家简单的介绍一下关于非接触式机械密封的密封原理及结构分类，东晟密封件告诉您按密封原理非接触机械密封可以分为流体静压型机械密封、流体动压型机械密封以及流体动静压结合型机械密封。

以下简单的来介绍流体动压型机械密封件的密封原理及结构分类。

流体动压式机械密封工作原理是当密封轴旋转时，润滑液体在密封端面产生液体楔动压作用挤入端面之间，建立一层端面液体膜，对密封端面提供充分润滑和冷却。

开槽可在动环上，也可开在静环上，但最好开在二环中较耐磨的环上。

为了避免杂质在槽内积存和进入密封缝隙中去，如果泄漏液从内径流向外径，必须把槽开在静环上；相反，则应该开在动环上。

可以参考一下图1所示就是流体动压型机械密封的几种典型结构图了。

非接触式流体动压型机械密封典型结构图图1中的所示的a结构是带偏心结构的密封环是将动环或静环中某一个环的端面的中心线做成与轴线偏移一定距离e，使环在旋转时不断带入润滑液至滑动面间起润滑作用。

最大缺点就是尺寸比较大了，作用在密封环上的载荷不对称。

B结构是带椭圆形密封环的密封是将动环或静环中某一个环的端面制成了椭圆形，由于润滑楔和切向流的作用，能在密封端面之间形成一个流体动力液膜。

液体的循环和冷却能十分有效地维持润滑楔的存在和稳定性。

C结构是带有径向槽结构环的径向槽形状有呈45度斜面的矩形、三角形或其他形状，密封端面之间的流体膜压力由流体本身产生。

径向槽结构在端面之间形成润滑和压力楔，能有效地减少摩擦面的接触压力、摩擦因数和摩擦副的温度，因而可以提高密封使用压力、速度极限冷却效应。

缺点就是液体循环不足，而槽边缘区冷却不佳；滞留在槽内的污物颗粒容易进入密封端面的间隙中去。

D结构和E结构是带有循环槽结构的密封环密封端面的弧形循环槽的，由于它能抽吸液体，也因而密封环外缘得到良好的冷却；它还具有排除杂质能力并且与转向无关，工作性能可靠。

流体动力应该是在密封环本身形成的。

机械密封的基本结构，工作原理和常见形式一．基本原件，结构1．端面密封副（静、动环）端面密封副的作用是使密封面紧密贴合，防止介质泄漏。

它要求静、动环具有良好的耐磨性，动环可以轴向灵活地移动，自动补偿密封面磨损，使之与静环良好地贴合；静环具有浮动性，起缓冲作用。

为此密封面要求有良好的加工质量，保证密封副有良好的贴合性能。

2．弹性元件（弹簧、波纹管、隔膜）它主要起预紧、补偿和缓冲的作用，要求始终保持足够的弹性来克服辅助密封和传动件的摩擦和动环等的惯性，保证端面密封副良好的贴合和动环的追随性，材料要求耐腐蚀、耐疲劳。

3．辅助密封（& 形圈、. 形圈、/ 形圈、楔形圈和异形圈）它主要起静环和动环的密封作用，同时也起到浮动和缓冲作用。

要求静环的密封元件能保证静环与压盖之间的密封性和静环有一定的浮动性，动环的密封元件能保证动环与轴或轴套之间的密封性和动环的浮动性。

材料要求耐热、耐寒并能与介质相容。

4．传动件（传动销、传动环、传动座、传动键、传动突耳或牙嵌式联结器）它起到将轴的转矩传给动环的作用。

材料要求耐磨和耐腐蚀。

5．紧固件（紧定螺钉、弹簧座、压盖、组装套、轴套）它起到静、动环的定位、紧固的作用。

要求轴向定位正确，保证一定的弹簧压缩量，使密封副的密封面处于正确的位置并保持良好的贴合。

同时要求拆装方便、容易就位、能重复利用。

与辅助密封配合处，安装密封圈要有导向倒角和压弹量，应特别注意动环辅助密封件与轴套配合处要求耐磨损和耐腐蚀，有必要时与轴套配合处可采用硬面覆层。

6．防转件（防转销）它起到防止静环转动和脱出的作用。

要求有足够的长度，防止静环在负压下脱出，并要求正确定位，防止静环随动环旋转。

材料上要求耐腐蚀，在必要时中间可加四氟乙烯套，以免损坏碳石墨静环。

二．工作原理，基本动作机械密封是由一对或者数对动环与静环组成的平面摩擦副构成的密封装置。

依靠弹性构件和密封介质的压力在旋转的动环和静环的接触表面，产生适当的压紧力，使这两个端面紧密贴合，密封端面之间维持一层极薄的液体膜而达到密封的目的。

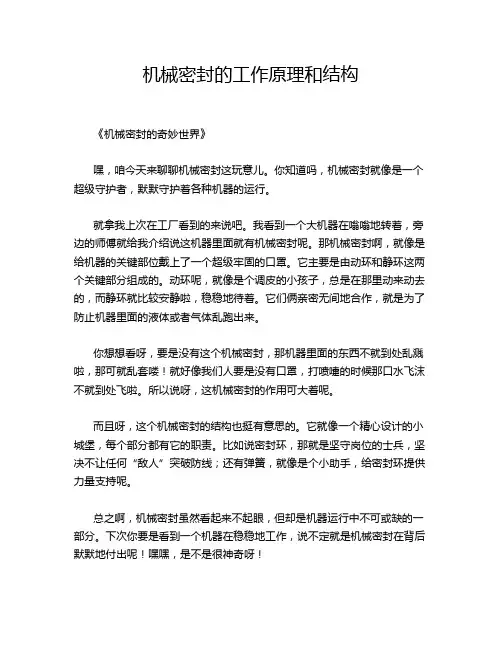

机械密封的工作原理和结构《机械密封的奇妙世界》
嘿，咱今天来聊聊机械密封这玩意儿。

你知道吗，机械密封就像是一个超级守护者，默默守护着各种机器的运行。

就拿我上次在工厂看到的来说吧。

我看到一个大机器在嗡嗡地转着，旁边的师傅就给我介绍说这机器里面就有机械密封呢。

那机械密封啊，就像是给机器的关键部位戴上了一个超级牢固的口罩。

它主要是由动环和静环这两个关键部分组成的。

动环呢，就像是个调皮的小孩子，总是在那里动来动去的，而静环就比较安静啦，稳稳地待着。

它们俩亲密无间地合作，就是为了防止机器里面的液体或者气体乱跑出来。

你想想看呀，要是没有这个机械密封，那机器里面的东西不就到处乱溅啦，那可就乱套喽！就好像我们人要是没有口罩，打喷嚏的时候那口水飞沫不就到处飞啦。

所以说呀，这机械密封的作用可大着呢。

而且呀，这个机械密封的结构也挺有意思的。

它就像一个精心设计的小城堡，每个部分都有它的职责。

比如说密封环，那就是坚守岗位的士兵，坚决不让任何“敌人”突破防线；还有弹簧，就像是个小助手，给密封环提供力量支持呢。

总之啊，机械密封虽然看起来不起眼，但却是机器运行中不可或缺的一部分。

下次你要是看到一个机器在稳稳地工作，说不定就是机械密封在背后默默地付出呢！嘿嘿，是不是很神奇呀！
这就是我对机械密封的认识啦，希望你也能了解这个有趣的小玩意儿哦！。

机械密封的简单介绍及分类
机械密封
机械密封也称端面密封，主要用于泵、压缩机、液压传动和其他类似设备的旋转轴的密封。

机械密封由一对和数对动环与静环组成的平面摩擦副构成的密封装置。

机械密封的分类：
按弹簧元件旋转或静止可分为：旋转式内装内流非平衡型单端面密封，简称旋转式；静止式外装内流平衡型单端面密封，简称静止式。

按静环位于密封端面内侧或外侧可分为：内装式和外装式。

按密封介质泄漏方向可分为：内流失和外流式。

按介质在端面引起的卸载情况可分为：平衡式和非平衡式。

按密封端面的对数可分为：单端面和双端面。

按弹簧的个数可分为：单弹簧式和多弹簧式。

按弹性元件分类：弹簧压缩式和波纹管式。

按非接触式机械密封结构分类：流体静压式、流体动压式、干气密封式。

按密封腔温度分类：高、中、普、低温密封。

按密封腔压力分离：超高、高、中、低压机械密封。

机械密封的工作原理机械密封是一种用于防止流体泄漏的装置。

它将两个旋转部件或一个旋转部件和一个静止部件之间的接触面分离，并在它们之间形成一个密封界面。

机械密封广泛应用于各种工业领域，如化工、石油、制药、食品加工等。

本文将介绍机械密封的工作原理、结构和应用。

机械密封的工作原理机械密封的工作原理基于两个旋转部件或一个旋转部件和一个静止部件之间的接触面。

当这些部件旋转时，它们之间的接触面会产生摩擦和热量。

这会导致密封面的磨损和热膨胀。

为了防止泄漏，必须在这些部件之间形成一个密封界面。

机械密封通常由两个主要部分组成：密封面和密封装置。

密封面是接触面，它们必须保持平整和光滑，以确保密封的有效性。

密封装置是用于保持密封面之间的压力，并防止泄漏的部件。

密封装置通常由弹簧、密封环、密封座等组成。

机械密封的结构机械密封的结构可以根据密封面的形状和密封装置的类型来分类。

常见的机械密封结构有以下几种：1. 单端面机械密封单端面机械密封是由一个密封面和一个密封装置组成的。

这种机械密封常用于轴向移动的旋转部件上，如泵、压缩机等。

2. 双端面机械密封双端面机械密封是由两个密封面和一个密封装置组成的。

这种机械密封常用于旋转部件的两端，如电机、风机等。

3. 金属波纹管机械密封金属波纹管机械密封是由金属波纹管和密封装置组成的。

这种机械密封可以适应较大的轴向和径向位移，适用于高速旋转部件。

4. 真空机械密封真空机械密封是用于真空系统中的机械密封。

它可以有效地防止气体泄漏，并保持真空系统的稳定性。

机械密封的应用机械密封广泛应用于各种工业领域，如化工、石油、制药、食品加工等。

以下是机械密封的一些应用：1. 泵泵是机械密封最常见的应用之一。

泵的密封装置通常由弹簧、密封环、密封座等组成。

机械密封可以有效地防止泵的泄漏，并提高泵的效率。

2. 压缩机压缩机也是机械密封的常见应用之一。

机械密封可以防止压缩机的泄漏，并提高压缩机的效率。

3. 旋转轴机械密封也可以用于旋转轴的密封。

机械密封的工作原理及其组成部分
机械密封是一种用来解决旋转轴与机体之间的密封装置。

它是由至少一对垂直于旋转轴的端面，在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封的配合下，保持贴合并相对滑动，而构成的防止流体泄漏的装置，机械密封又叫端面密封。

常用于离心泵、离心机、反应釜和压缩机等设备。

由于传动轴贯穿在设备内外，这样，轴与设备之间存在一个圆周间隙，设备中的介质通过该间隙向外泄漏，如果设备内压力低于介质压力，则介质向设备内泄漏，因此必须有一个阻止泄漏的轴封装置。

轴封的种类很多，由于机械密封具有泄漏量少和寿命长等优点，所以当今世界上机械密封是这些设备最主要的轴密封方式。

机械密封近年来发展很快，根据不同的工况出现了各种各样的结构，但无论哪种结构都由以下五部分组成：
第一部分是由动环和静环组成的密封端面，有时也称为摩擦副。

第二部分是由弹性元件为主要零件组成的缓冲补偿机构，其作用是使密封端面紧密贴合。

第三部分是辅助密封圈，其中有动环和静环密封圈。

第四部分是与旋转轴联接，并同轴一起旋转的传动机构。

第五部分是防转机构。

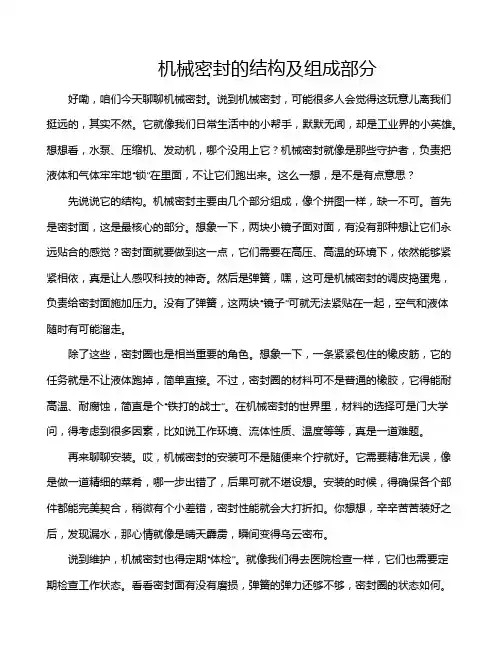

机械密封的结构及组成部分好嘞，咱们今天聊聊机械密封。

说到机械密封，可能很多人会觉得这玩意儿离我们挺远的，其实不然。

它就像我们日常生活中的小帮手，默默无闻，却是工业界的小英雄。

想想看，水泵、压缩机、发动机，哪个没用上它？机械密封就像是那些守护者，负责把液体和气体牢牢地“锁”在里面，不让它们跑出来。

这么一想，是不是有点意思？先说说它的结构。

机械密封主要由几个部分组成，像个拼图一样，缺一不可。

首先是密封面，这是最核心的部分。

想象一下，两块小镜子面对面，有没有那种想让它们永远贴合的感觉？密封面就要做到这一点，它们需要在高压、高温的环境下，依然能够紧紧相依，真是让人感叹科技的神奇。

然后是弹簧，嘿，这可是机械密封的调皮捣蛋鬼，负责给密封面施加压力。

没有了弹簧，这两块“镜子”可就无法紧贴在一起，空气和液体随时有可能溜走。

除了这些，密封圈也是相当重要的角色。

想象一下，一条紧紧包住的橡皮筋，它的任务就是不让液体跑掉，简单直接。

不过，密封圈的材料可不是普通的橡胶，它得能耐高温、耐腐蚀，简直是个“铁打的战士”。

在机械密封的世界里，材料的选择可是门大学问，得考虑到很多因素，比如说工作环境、流体性质、温度等等，真是一道难题。

再来聊聊安装。

哎，机械密封的安装可不是随便来个拧就好。

它需要精准无误，像是做一道精细的菜肴，哪一步出错了，后果可就不堪设想。

安装的时候，得确保各个部件都能完美契合，稍微有个小差错，密封性能就会大打折扣。

你想想，辛辛苦苦装好之后，发现漏水，那心情就像是晴天霹雳，瞬间变得乌云密布。

说到维护，机械密封也得定期“体检”。

就像我们得去医院检查一样，它们也需要定期检查工作状态。

看看密封面有没有磨损，弹簧的弹力还够不够，密封圈的状态如何。

可别小看这点工作，很多时候，及时的维护可以避免更大的损失。

就像老话说的，“小洞不补，大洞吃苦”，这话真是一点不假。

机械密封也有它的“脾气”。

有些流体比较粘稠，像蜂蜜一样，那就对密封性能提出了更高的要求。

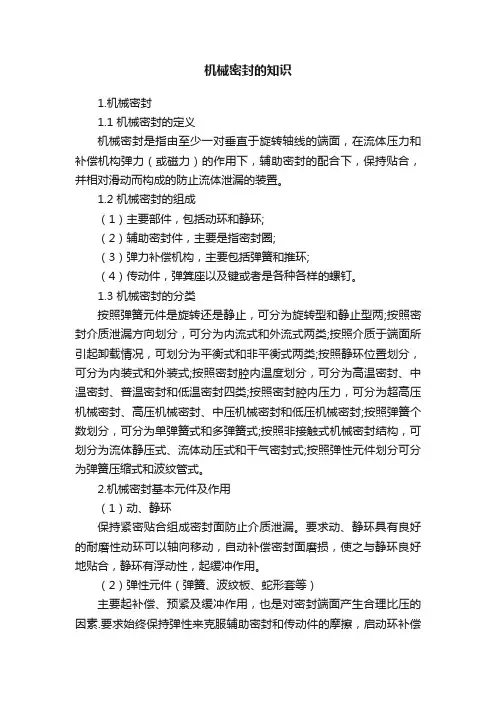

机械密封的知识1.机械密封1.1 机械密封的定义机械密封是指由至少一对垂直于旋转轴线的端面，在流体压力和补偿机构弹力（或磁力）的作用下，辅助密封的配合下，保持贴合，并相对滑动而构成的防止流体泄漏的装置。

1.2 机械密封的组成（1）主要部件，包括动环和静环;（2）辅助密封件，主要是指密封圈;（3）弹力补偿机构，主要包括弹簧和推环;（4）传动件，弹箕座以及键或者是各种各样的螺钉。

1.3 机械密封的分类按照弹簧元件是旋转还是静止，可分为旋转型和静止型两;按照密封介质泄漏方向划分，可分为内流式和外流式两类;按照介质于端面所引起卸载情况，可划分为平衡式和非平衡式两类;按照静环位置划分，可分为内装式和外装式;按照密封腔内温度划分，可分为高温密封、中温密封、普温密封和低温密封四类;按照密封腔内压力，可分为超高压机械密封、高压机械密封、中压机械密封和低压机械密封;按照弹簧个数划分，可分为单弹簧式和多弹簧式;按照非接触式机械密封结构，可划分为流体静压式、流体动压式和干气密封式;按照弹性元件划分可分为弹簧压缩式和波纹管式。

2.机械密封基本元件及作用（1）动、静环保持紧密贴合组成密封面防止介质泄漏。

要求动、静环具有良好的耐磨性动环可以轴向移动，自动补偿密封面磨损，使之与静环良好地贴合，静环有浮动性，起缓冲作用。

（2）弹性元件（弹簧、波纹板、蛇形套等）主要起补偿、预紧及缓冲作用，也是对密封端面产生合理比压的因素.要求始终保持弹性来克服辅助密封和传动件的摩擦，启动环补偿作用。

材料要求耐腐蚀。

（3）辅助密封（0形环、V形环、楔形环及其他异形密封环）主要起到静环和动环的密封作用，同时也起到浮动性和缓冲的作用。

要求静环的辅助密封元件保证静环与压盖之间的密封性，使静环有一定的浮动性;动环的辅助密封元件保证动环与轴或轴套之间的密封.材料要求耐热、耐寒方面与介质接近。

（4）传动件传动件包括传动销、传动环、传动座、传动套、传动键、传动突耳或牙嵌式联接器，其作用是将轴的转矩传给动环。

流体动压机械密封的密封原理及结构分类今天小编主要为大家简单的介绍一下关于非接触式机械密封的密封原理及结构分类，东晟密封件告诉您按密封原理非接触机械密封可以分为流体静压型机械密封、流体动压型机械密封以及流体动静压结合型机械密封。

以下简单的来介绍流体动压型机械密封件的密封原理及结构分类。

流体动压式机械密封工作原理是当密封轴旋转时，润滑液体在密封端面产生液体楔动压作用挤入端面之间，建立一层端面液体膜，对密封端面提供充分润滑和冷却。

开槽可在动环上，也可开在静环上，但最好开在二环中较耐磨的环上。

为了避免杂质在槽内积存和进入密封缝隙中去，如果泄漏液从内径流向外径，必须把槽开在静环上；相反，则应该开在动环上。

可以参考一下图1所示就是流体动压型机械密封的几种典型结构图了。

非接触式流体动压型机械密封典型结构图图1中的所示的a结构是带偏心结构的密封环是将动环或静环中某一个环的端面的中心线做成与轴线偏移一定距离e，使环在旋转时不断带入润滑液至滑动面间起润滑作用。

最大缺点就是尺寸比较大了，作用在密封环上的载荷不对称。

B结构是带椭圆形密封环的密封是将动环或静环中某一个环的端面制成了椭圆形，由于润滑楔和切向流的作用，能在密封端面之间形成一个流体动力液膜。

液体的循环和冷却能十分有效地维持润滑楔的存在和稳定性。

C结构是带有径向槽结构环的径向槽形状有呈45度斜面的矩形、三角形或其他形状，密封端面之间的流体膜压力由流体本身产生。

径向槽结构在端面之间形成润滑和压力楔，能有效地减少摩擦面的接触压力、摩擦因数和摩擦副的温度，因而可以提高密封使用压力、速度极限冷却效应。

缺点就是液体循环不足，而槽边缘区冷却不佳；滞留在槽内的污物颗粒容易进入密封端面的间隙中去。

D结构和E结构是带有循环槽结构的密封环密封端面的弧形循环槽的，由于它能抽吸液体，也因而密封环外缘得到良好的冷却；它还具有排除杂质能力并且与转向无关，工作性能可靠。

流体动力应该是在密封环本身形成的。

机械密封的原理
机械密封是一种常用的密封方式，主要用于防止液体或气体在机械设备中泄漏。

它的工作原理基于以下几个方面：
1. 静密封原理：机械密封通过两个相对旋转的环状面密封件之间的摩擦力来实现密封。

一般来说，一个环状面称为静密封面，另一个环状面称为活动密封面。

当两个环状面紧密接触时，液体或气体无法通过密封间隙泄漏。

2. 动密封原理：机械密封通过一个或多个弹性元件（如弹簧）将两个密封面连接在一起，形成一个密封单元。

当设备运行时，动密封面实际上是在旋转的，因此它们需要具有相对的运动能力。

弹性元件可以确保密封面之间有一定的紧密接触，从而防止泄漏。

3. 密封间隙原理：机械密封通常包含一个密封间隙，这是两个密封面之间的微小间隙。

这个间隙的大小对于密封效果至关重要。

密封间隙的设计应根据具体的工作条件进行。

如果间隙太大，液体或气体就会泄漏；而如果间隙太小，密封件在摩擦过程中可能会损坏。

总的来说，机械密封的原理是通过静密封和动密封，以及适当的密封间隙来实现对液体或气体的密封。

通过合理设计和选择适合的密封材料，可以确保机械密封的长久有效和可靠性。
