电机学概论1

互换性的分类
分类：互换性按其互换程度分为完全互换和不 完全互换。 定义：
完全互换—装配时不需挑选和修配。 不完全互换—装配时允许挑选、调整和修配。
应用：零部件厂际协作应采用完全互换，部件 或构件在同一厂制造和装配时，可采用不完全 互换。
互换性的意义
设计方面：可以最大限度地采用标准件、通用 件和标准部件，大大简化了绘图和计算工作， 缩短了设计周期，并有利于计算机辅助设计和 产品的多样化。 制造方面：有利于组织专业化生产，便于采用 先进工艺和高效率的专用设备，有利于计算机 辅助制造，及实现加工过程和装配过程机械化、 自动化。 使用维修方面：减少了机器的使用和维修的时 间和费用，提高了机器的使用价值。
课题一、绪论
课题内容
基本要求：了解互换性的意义、标准化的概
念、机械精度设计的基本原则、主要方法、本 课程的研究对象、任务及要求。
重点内容：掌握互换性、公差及标准化的概
念，本课程的研究对象、任务及要求。
难点内容：机械精度设计的基本原则及主要
方法。
互换性的概念
概念：同一规格的一批零部件，任取其一，不 经任何挑选和修配就能装在机器上，并能满足 其使用功能要求的特性叫做互换性。 举例：机器上的螺钉、灯泡，自行车、缝纫机、 钟表上的零部件。 机械制造业中的互换性通常包括几何参数和力 学性能的互换性的互换，本课程仅讨论几何参 数的互换性。
本课程的研究对象及任务
本课程是机械类及相关专业的一门重要的技术基础课，从“精度”和“误差” 两方面去分析研究机械零件及机构的几何参数，学完本课程后应达到如下要求： 掌握几何参数互换性和标准化的基本概念； 了解本课程所介绍的各个公差标准和基本内容，掌握其特点和应用原则； 学会根据机器和零件的功能要求，选用合适的公差与配合，即进行精度设计， 并能正确地标注到图样上； 掌握一般几何参数测量的基础知识； 了解各种典型零件的测量方法，学会使用常用的计量器具。 学会设计光滑量规和简单的要通过检测加以判断。检测包 含检验与测量。 检验是确定零件的几何参数是否在规定的极限范围内，并作出合 格性判断，而不必得出被测量的具体数值； 测量是将被测量与作为计量单位的标准量进行比较，以确定被测 量的具体数值的过程。 意义：检测不仅用来评定产品质量，而且用于分析产生不合格品 的原因，及时调整生产，监督工艺过程，预防废品产生。检测是 机械制造的“眼睛”。产品质量的提高，除设计和加工精度的提 高外，往往更有赖于检测精度的提高。所以，合理地确定公差与 正确进行检测，是保证产品质量、实现互换性生产的两个必不可 少的条件和手段。

逆时针旋转90º，称之为T轴。这样就得到了按 转子磁链定向的两相同步旋转M、T坐标系。
在M-T坐标系上，磁链方程为
Ψms=Lsims+Lmimr Ψts=Lsits+Lmitr Ψmr=Lmims+Lrimr=Ψr Ψtr=Lmits+Lritr=0
（3） （4）
对于笼型转子异步电动机，其转子短路，端
对于矢量控制来说,i*ds类似于直流电动机的励磁 电流If，i*qs类似于直流电动机的电枢电流Ia。相 应地,我们希望类似地写出异步电动机的转矩表
达式为
Te CT r iqs
(1)
Te CT' idsiqs
(2)
式中 Ψr:正弦分布转子磁链空间矢量的峰值。
Ia
解耦
If
Ψa
Ia
Te CT f a CT' I f Ia If
正比关系,如果Ψr保持不变的话。
2.2 转子磁链模型
为了实现转子磁链定向矢量控制，关键是获
得实际转子磁链Ψr的幅值和相位角，坐标变换 需要磁链相位角（φ），转矩计算、转差计算等
需要磁链的幅值。但是转子磁链是电机内部的物 理量，直接测量在技术上困难很多。
在磁链计算模型中，根据所用实测信号的不 同，可以分为电压模型和电流模型两种。
2) 计算转子磁链的电流模型 根据磁链与电流的关系，由电流推算磁链，
称其为电流模型。
电流模型需要实测的电流与转速信号，优 点是：无论转速高低都能适用；但缺点是 都受电动机参数变化的影响。除了转子电 阻受温度和频率的影响有较大的变化外，
磁路的饱和程度也将影响电感Lm、Lr和Ls，
这些影响最终将导致计算出的转子磁链的 幅值和相位角偏离正确值，使磁场定向不 准，使磁链闭环控制性能降低。

§4 机电一体化应用及发展前景
在新技术革命的浪潮中，自动化技术已深入到社会的各个方面， 有人称之为"全盘自动化"。 在这些自动化的系统中，主要是由很多种机电一体化产品所构 成。 从我国将要发展的机械工业产品来分析主要由以下产品需要实 现程度不同的机电一体化。 具体地说，典型的机电一体化产品主要包括:大型成套设备；数 控机床；仪器仪表电子化；自动化管理系统；电子化量具量仪； 工业机器人；电子化家用电器；电子化电机传动与调整系统；电 子化电站自动装置与开关板；电子医疗器械；电子化低压电器； 微电脑控制加热炉；电子控制汽车或内燃机；微电脑控制印刷机 械；微电脑控制食品机械或包装机械；微电脑控制办公机械；电 子式照相机；电子控制农业机械；电子控制塑料加工机械；电子 控制电焊机；计算机辅助设计系统(CAD)；计算机辅助制造系统 (CAM)；计算机集成制造系统(CIM)。
几种描述： 1983年日本振兴协会提出：

机械电子乃是在机械的主功能、动力功能、信息功能和 控制功能上引进微电子技术，并将机械装置与电子装置用相 关软件有机结合而构成系统的总称。

1984年美国机械工程师协会(ASME)的一个专家组在给美国 国家科学基金的报告中提出现代机械系统的定义： 由计算机信息网络协调与控制的，用于完成包括机械系 统、运动和能量流等动力学任务的机械（或机电部件）相互 联系的系统，这实质上就是机电一体化的机械系统。

§2 机电一体化系统的主要组成部分（要素）



机械本体 传感检测部分 执行部分 动力部分 驱动部分 信息处理及控制部分。
一、 机械本体

1、概念 机械本体就是其机械结构部分。 包括机械结构装置和机械传动装置，属于产品的基础部分。

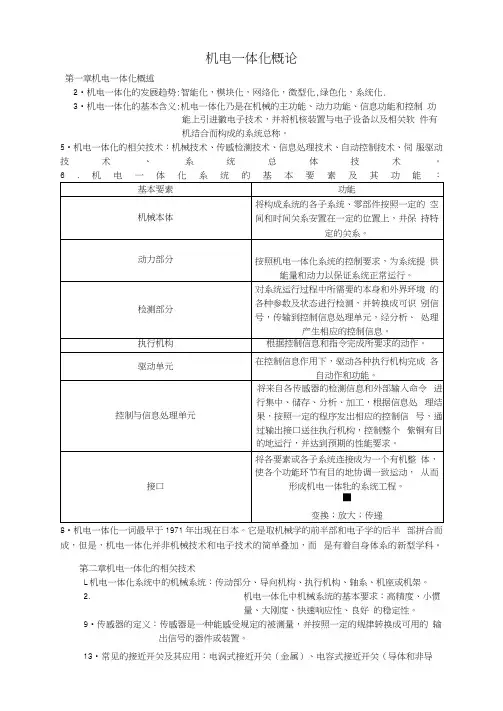

机电一体化概论第一章机电一体化概述2•机电一体化的发展趋势:智能化，模块化，网络化，微型化,绿色化，系统化.3•机电一体化的基本含义:机电一体化乃是在机械的主功能、动力功能、信息功能和控制功能上引进徽电子技术，并将机核装置与电子设备以及相关软件有机结合而构成的系统总称。

5•机电一体化的相关技术：机械技术、传感检测技术、信息处理技术、自动控制技术、伺服驱动技术、系统总体技术。

6.机电一体化系统的基本要素及其功能：8•机电一体化一词最早于1971年出现在日本。

它是取机械学的前半部和电子学的后半部拼合而成，但是，机电一体化并非机械技术和电子技术的简单叠加，而是有着自身体系的新型学科。

第二章机电一体化的相关技术L机电一体化系统中的机械系统：传动部分、导向机构、执行机构、轴系、机座或机架。

2.机电一体化中机械系统的基本要求：高精度、小惯量、大刚度、快速响应性、良好的稳定性。

9•传感器的定义：传感器是一种能感受规定的被测量，并按照一定的规律转换成可用的输出信号的器件或装置。

13•常见的接近开关及其应用：电涡式接近开关（金属）、电容式接近开关（导体和非导体）、霍尔接近开关（磁性物件）、光电开关：透射型，反射型（统计产量，检测包装，精确定位等）。

16.在控制系统中根据系统信号相对于时间的连续性，通常分为连续时间系统和离散时间系统（连续系统和离散系统）。

18•计算机控制系统的类型及计算机担当的角色：操作指导控制系统（助手）、宜接数字控制系统（DDC,决策者，操作者）、监督计算机控制系统（SCC, 操作指导系统与DDC系统的综合与发展，决策人）、分级控制系统、集散控制系统（DCS）、工厂自动化（FA）系统。

25•接口的分类（1）根据接口的变换和调整功能特征：零接口、被动接口、主动接口、智能接口。

（2）根据接口的输入\输出功能的性质：信息接口、机械接口、物理接口、环境接口。

（3）按照所联系的子系统不同：人机接口、机电接口。
