贴片电感检验及接收标准

检验指导书
机型
适用于通用产品
工序时间
无
工序名称
贴片电感检验
工序编号
无
测试工具/仪器：LCR数字电桥
检验员
IQC
图示：
检验步骤及内容
1、对单、抽样：
.根据货仓开出的IQC品检报告单或上料单，核对上料供方是否为合格供方,再查找相应订单和产品制造标准书，
核实相应机型和数量。
.取待检物料，准备检验工具/仪器，对照相应产品制造标准书，参照样板或规格承认书，以IQC检验标准为依
5、性能测试：
注意事项
用替代法测量叠层电感（31#N,33#N,34#N,35#N,36#N,38#N），用测试号的RF433模组上的电感和此电感互换，
接收和发射指标保持相同或超出原指标则为合格。
1、物料送检时要及时检验。
6、判定/标识：
将不良品标识清楚并及时隔离，以物料检验报告单的形式交由上级处理。将PASS好的物料做好标识放入指定
2、所照参样板必须为合格样板。
区域，并做好相关记录。
3、引脚表面有氧化发黑时需做耐温/可焊性试验进行进一步确认。
4、电感的测量参照供应商器件确认书。
5、检测时，测量资料是否在规格标准的误差范围内。
修订记录
修改次数
日期
内容
参考文件
供应商器件确认书、检验规范
文件编号
编制：
日期：版本审核：Fra bibliotek日期：
受控印章
批准：
日期：
据，按AQL：0.4/1.0均匀抽样。
2、包装/外观检查：
检查外观有无破损，有十分微小的破裂，但不会破坏密封，破裂处暴露出零件内部；
检查标志是否正确，引脚有无氧化痕迹

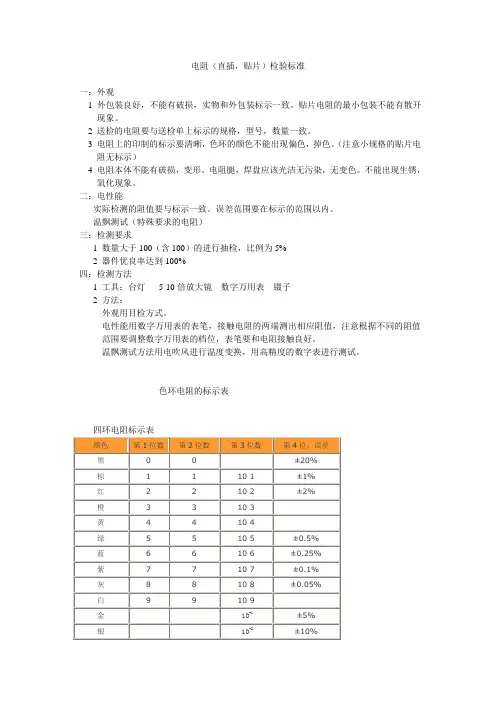

电阻（直插，贴片）检验标准一：外观1 外包装良好，不能有破损，实物和外包装标示一致。

贴片电阻的最小包装不能有散开现象。

2 送检的电阻要与送检单上标示的规格，型号，数量一致。

3 电阻上的印制的标示要清晰，色环的颜色不能出现偏色，掉色。

（注意小规格的贴片电阻无标示）4 电阻本体不能有破损，变形。

电阻腿，焊盘应该光洁无污染，无变色。

不能出现生锈，氧化现象。

二：电性能实际检测的阻值要与标示一致。

误差范围要在标示的范围以内。

温飘测试（特殊要求的电阻）三：检测要求1 数量大于100（含100）的进行抽检，比例为5%2 器件优良率达到100%四：检测方法1 工具：台灯5-10倍放大镜数字万用表镊子2 方法：外观用目检方式。

电性能用数字万用表的表笔，接触电阻的两端测出相应阻值，注意根据不同的阻值范围要调整数字万用表的档位，表笔要和电阻接触良好。

温飘测试方法用电吹风进行温度变换，用高精度的数字表进行测试。

色环电阻的标示表四环电阻标示表四环电阻读取方法五环电阻标示表五环电阻读取方法贴片电阻标示和封装贴片电阻的封装有0402，0603，0805，1206贴片电阻的标示从左往右第一位，第二位是数字位，第三位是表示有多少个0数。

小数点用R表示。

高精度贴片电阻一般是指1%的。

这类电阻用4位表示。

从左往右第一位，第二位，第三位是数字位，第四位是表示有多少个0数。

小数点用R表示。

电容（直插，贴片）检验标准一：外观1 外包装良好，不能有破损，实物和外包装标示一致。

贴片电容的最小包装不能有散开现象。

2 送检的电容要与送检单上标示的规格，型号，数量一致。

3 电容上的印制的标示要清晰，极性标示要准确。

（注意小规格的贴片电容无标示）4 电容腿，焊盘应该光洁无污染，无变色。

不能出现生锈，氧化现象。

5 电容本体不能有破损，变形，电解电容不能有破损，变形，漏液现象。

二：电性能实际检测不能有短路击穿现象，不能有较大的漏电现象。

容值要与标示一致。

深圳市金华光科技有限公司
质量体系技术文件
主题
IQC检查接收标准Fra bibliotek文件编号 版本号：
A.0 生效日期
LVP-QD-SOP-0 页码：5 2016/4/1
电感(L)检验标准:
根据：MIL-STD-105E 允许：AQL值 CR=0
MA=0.4
MI=1.5
序 号
检定 项目
判定标准
说
明
1）标示错或无标示。
检测方法 目视
1）油膜脱皮、破损。
目视 目视 目视 目视 目视
2）表面颜色不清，严重凹凸不平。 美观，不影
目视
2
外观
响 商 品 价 3）引脚严重弯曲。
值，不影响 作用性能。
4）引脚氧化，焊接不良。
目视 目视
5）清洗液浸泡三分钟后，出现油腊脱 落，字迹模糊现象。
目视
不 影 响 商 品 1）阻值超出允许误差范围。
贴片电阻 测试仪
目视 目视
不 影 响 商 品 1）有破损现象。
2
外观 价 和 使 用 性
能
2）表面有脏迹、氧化现象。
目视 目视
3
1）容量或阻值偏出允许误差范围。
电气、性 能
不影响商品 价值与使用 性能
贴片电阻 测试仪
3
电气、性 能
不影响商品 价值与使用 性能
2）耐高温性能差，正常焊接出现断裂 、破损现象。
目视
3）氧化严重，不易上锡。
3 电气性能 价 值 与 作 用
性能。
2）锡炉，波峰焊内（3分钟）有油腊 脱落现象。
目视
4
试装
不影响产品 性能和商品 价值。
在相应的位置试装5PCS，其中有1PCS 试装不良则将该批量为不合格。

贴片电阻进货检验规范1. 贴片电阻的基本知识贴片电阻是一种常用的被动电子元器件，通常用于电路中控制电流和阻抗匹配等作用。

贴片电阻外形小巧，安装方便，广泛用于通信、计算机、消费电子等领域。

贴片电阻的主要参数包括额定阻值、额定功率、尺寸、公差等。

2. 贴片电阻进货检验范围贴片电阻进货检验应包括以下方面：2.1 尺寸检查贴片电阻的尺寸应符合规定的要求，包括尺寸公差、形状和电极的位置等方面。

检查贴片电阻的尺寸主要靠外观检验和量具测量两种方法。

2.2 外观检查贴片电阻的外观缺陷，如表面颜色是否均匀、没有损伤或氧化腐蚀等问题。

2.3 额定阻值检查贴片电阻的额定阻值是否符合要求。

测量贴片电阻的额定阻值可使用万用表或其他合适的仪器。

2.4 公差检查贴片电阻的公差是否符合要求。

贴片电阻的公差应根据具体产品的技术要求进行检验，公差的值可以从产品标识、技术资料或其他相关文献中获得。

2.5 温度系数对于一些特殊应用，如高精度电压和电流测量，温度系数是一个重要指标。

检查贴片电阻的温度系数可以使用相关的测试设备。

3. 贴片电阻进货检验方法3.1 外观检验对于贴片电阻的外观问题，可以通过人工目测来判断贴片电阻有没有表面缺陷，如色差、刮花等。

同时在检查贴片电阻的过程中慢慢转动贴片电阻，观察有无凸起、凹陷、裂纹等问题。

3.2 零散抽样零散抽样是一种常用的贴片电阻进货检验方法。

在进行零散抽样的过程中，应注意选取的样本数量应符合GB/T2828.1的相关规定。

3.3 参数检测对于贴片电阻的额定阻值、公差等参数，应使用测试仪器进行量测和比对。

通常使用万用表或LCR测试仪等设备进行测试。

4. 贴片电阻采购后的质量控制对于已经采购的贴片电阻，应该根据质量管控的要求进行进一步的检验。

包括检查贴片电阻的包装是否完整、产品标识是否正确等。

此外，在贴片电阻的使用过程中，应该也时常进行检查和测试，以确保电阻的性能符合要求。

5. 结论贴片电阻是一种非常重要的电子元器件，在电路设计和生产过程中发挥着重要的作用。
