化工中常见三种反应器

流化床反响器的分类1固体颗粒是否在系统内循环分为非循环操作的流化床〔单器［和循环操作的流化床其结 构如图2-11〔双器〕。

单器流化床在工业上应用最为广泛，多用 于催化剂使用寿命较长的气固催化反响过程，如丙烯氨化氧化反 响器、乙烯氧化反响器和蔡氧化制苯酐反响器等，其结构如图2 一8,图2 — 9、2-10。

双器流化床多用于催化剂寿命较短容易 再生的气固催化反响过程，如石油加工过程中的催化裂化装置， 采用硅铝催化剂完成反响，其结构如图3 — 10。

重油在催化剂上 裂解获得轻质油和气态烃，同时发生结焦反响，这些焦炭沉积在 催化剂的外表，使得催化剂失去活性，催化裂化过程不能继续， 必须将沉积在催化剂外表上的焦炭烧去，此烧焦过程在再生器中 进行，焦炭燃烧时放出的热量加热了催化剂颗粒，再生后的催化 剂带着显热为裂化过程提供所需的热量。

催化剂在反响器和再生 器间循环，是靠控制两器的密度差形成压差实现的。

催化剂在两 向流动，同时 反响和再生烧 过程。

&三级料腿 一二级料腿 一一吸料腿一冷却水管「-气体分散管 4气体分布板 一空气入口器间的定量定也完成了催化 焦的连续操作三级旋风—际由气体出口图2-8丙烯氨化氧化反响器图2-9乙烯氧化反响器图2-10蔡氧化反响器原料油与雾化蒸气进口图2-11催化裂化反响装置〔双器流化床）反应产物新催化制加料口—油热油乙焕醋酸混合气图2-12乙炔与醋酸合成醋酸乙烯反响器诽料进料预热燃烧空气预热空气―图2-13石灰石锻烧炉2床层外形分为圆筒形和圆锥形流化床。

圆筒形流化床反响器如图2—9 所示，结构简单，制造容易，设备容积利用率高。

圆锥形流化床如图2-12所示，结构比拟复杂，制造比拟困难，设备利用率较低，但因为其截面自下而上逐渐扩大，所以也具有很多优点：〔1〕适用于催化剂粒度分布较宽的体系，由于圆锥床底部速度大，可保证较大颗粒的流化，防止了分布板上的阻塞现象，而上部速度低，可减少小颗粒的夹带，也减轻了气固别离设备的负荷。

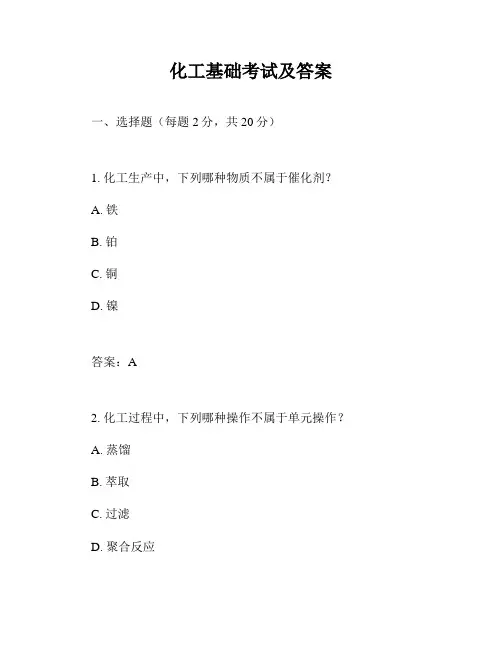

化工基础考试及答案一、选择题（每题2分，共20分）1. 化工生产中，下列哪种物质不属于催化剂？A. 铁B. 铂C. 铜D. 镍答案：A2. 化工过程中，下列哪种操作不属于单元操作？A. 蒸馏B. 萃取C. 过滤D. 聚合反应答案：D3. 在化工生产中，下列哪种设备主要用于分离液体和固体？A. 离心机B. 蒸发器C. 反应器D. 冷凝器答案：A4. 化工生产中，下列哪种物质是强酸？A. 醋酸B. 碳酸C. 硫酸D. 氢氧化钠答案：C5. 化工生产中，下列哪种物质是强碱？A. 氢氧化钠B. 氨水C. 碳酸氢钠D. 硫酸答案：A6. 化工生产中，下列哪种物质是可燃气体？A. 氧气B. 氮气C. 甲烷D. 二氧化碳答案：C7. 化工生产中，下列哪种物质是惰性气体？A. 氦气B. 氧气C. 氢气D. 氯气答案：A8. 化工生产中，下列哪种物质是易燃液体？A. 汽油B. 水C. 酒精D. 醋酸答案：A9. 化工生产中，下列哪种物质是易爆物质？A. 硝酸铵B. 硫酸C. 氢氧化钠D. 氯化钠答案：A10. 化工生产中，下列哪种物质是有毒物质？A. 氯化钠B. 硫酸铜C. 氢氧化钠D. 甲醇答案：D二、填空题（每题2分，共20分）11. 化工生产中，常见的三种基本反应类型是______、______和______。

答案：化合反应、分解反应、置换反应______。

答案：蒸馏、萃取、结晶13. 化工生产中，常见的三种传热方式是______、______和______。

答案：导热、对流、辐射14. 化工生产中，常见的三种压力容器是______、______和______。

答案：反应器、换热器、储罐15. 化工生产中，常见的三种泵是______、______和______。

答案：离心泵、往复泵、齿轮泵16. 化工生产中，常见的三种换热器是______、______和______。

答案：管壳式换热器、板式换热器、螺旋板式换热器______。

一、概述二级反应活塞流反应器和全混流反应器是化工领域常见的反应器类型，它们在不同的反应条件下有着不同的反应特性。

在实际工程中，我们需要对这两种反应器的体积关系进行深入了解，以便进行合理的设计和运行。

本文将重点探讨二级反应活塞流反应器和全混流反应器的体积关系，为化工工程领域的从业人员提供参考和借鉴。

二、二级反应活塞流反应器的特点1. 二级反应活塞流反应器是一种理想的反应器模型，其特点是反应物在反应器内通过活塞流的方式进行反应。

2. 反应物在反应器内的浓度分布呈现梯度状，浓度随反应器内径方向逐渐减小。

3. 反应速率随着浓度的减小而增大，因此在活塞流反应器中，反应速率常随时间变化。

三、全混流反应器的特点1. 全混流反应器是另一种常见的反应器类型，其特点是反应物在反应器内充分混合，使得反应物浓度在反应器内保持均匀。

2. 反应物在全混流反应器内的浓度分布呈现均匀状态，因此反应速率在反应器内保持稳定。

3. 全混流反应器对反应条件的变化较为敏感，因为反应物浓度的变化会直接影响反应速率。

四、二级反应活塞流反应器和全混流反应器的体积关系1. 体积关系的定义：二级反应活塞流反应器和全混流反应器的体积关系指的是在相同的反应条件下，两种反应器所需的体积比值。

2. 体积关系的推导：在化工工程中，我们通常使用反应物的摩尔浓度来描述反应器内的反应物质量，其公式为C= n/V，其中C为摩尔浓度，n为物质的摩尔数，V为反应器的体积。

在二级反应活塞流反应器和全混流反应器中，反应物的浓度分布和反应速率存在明显差异，因此需要通过相关推导来得到两者的体积关系。

3. 体积关系的应用：了解二级反应活塞流反应器和全混流反应器的体积关系对于化工工程领域具有重要意义。

它可以帮助我们选择合适的反应器类型，根据反应条件和工艺要求来确定最适合的反应器类型。

体积关系还可以为反应器的设计和优化提供重要依据，使得反应器能够更加高效地运行。

五、结论本文通过对二级反应活塞流反应器和全混流反应器的特点进行了深入分析，探讨了两者的体积关系。

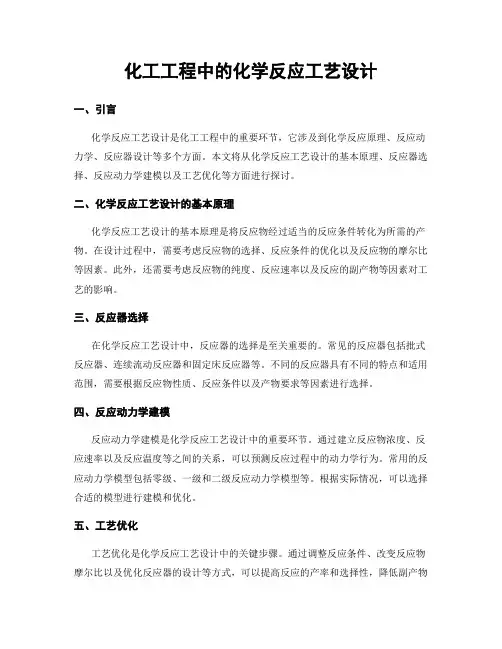

化工工程中的化学反应工艺设计一、引言化学反应工艺设计是化工工程中的重要环节，它涉及到化学反应原理、反应动力学、反应器设计等多个方面。

本文将从化学反应工艺设计的基本原理、反应器选择、反应动力学建模以及工艺优化等方面进行探讨。

二、化学反应工艺设计的基本原理化学反应工艺设计的基本原理是将反应物经过适当的反应条件转化为所需的产物。

在设计过程中，需要考虑反应物的选择、反应条件的优化以及反应物的摩尔比等因素。

此外，还需要考虑反应物的纯度、反应速率以及反应的副产物等因素对工艺的影响。

三、反应器选择在化学反应工艺设计中，反应器的选择是至关重要的。

常见的反应器包括批式反应器、连续流动反应器和固定床反应器等。

不同的反应器具有不同的特点和适用范围，需要根据反应物性质、反应条件以及产物要求等因素进行选择。

四、反应动力学建模反应动力学建模是化学反应工艺设计中的重要环节。

通过建立反应物浓度、反应速率以及反应温度等之间的关系，可以预测反应过程中的动力学行为。

常用的反应动力学模型包括零级、一级和二级反应动力学模型等。

根据实际情况，可以选择合适的模型进行建模和优化。

五、工艺优化工艺优化是化学反应工艺设计中的关键步骤。

通过调整反应条件、改变反应物摩尔比以及优化反应器的设计等方式，可以提高反应的产率和选择性，降低副产物的生成率。

此外，还可以通过改变反应物的纯度、改进反应器的传热和传质性能等方式进一步优化工艺。

六、案例分析为了更好地理解化学反应工艺设计的实际应用，我们以某化工企业中的一种常见化学反应为例进行分析。

首先，我们需要确定反应物的选择，考虑到经济性和可行性，选择了A和B作为反应物。

然后，通过实验确定了最佳的反应条件，包括反应温度、反应压力和反应时间等。

接下来，我们建立了反应动力学模型，并通过数值模拟进行验证。

最后，我们对反应工艺进行了优化，通过调整反应物的摩尔比和改进反应器的设计，提高了反应的产率和选择性。

七、结论化学反应工艺设计是化工工程中的重要环节，它涉及到化学反应原理、反应动力学、反应器设计等多个方面。

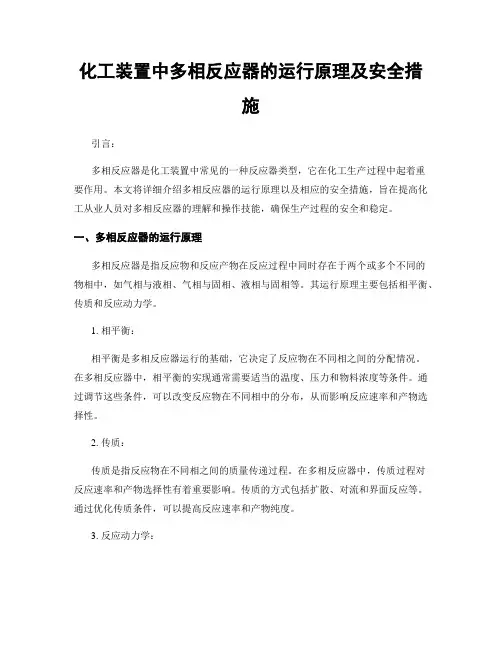

化工装置中多相反应器的运行原理及安全措施引言：多相反应器是化工装置中常见的一种反应器类型，它在化工生产过程中起着重要作用。

本文将详细介绍多相反应器的运行原理以及相应的安全措施，旨在提高化工从业人员对多相反应器的理解和操作技能，确保生产过程的安全和稳定。

一、多相反应器的运行原理多相反应器是指反应物和反应产物在反应过程中同时存在于两个或多个不同的物相中，如气相与液相、气相与固相、液相与固相等。

其运行原理主要包括相平衡、传质和反应动力学。

1. 相平衡：相平衡是多相反应器运行的基础，它决定了反应物在不同相之间的分配情况。

在多相反应器中，相平衡的实现通常需要适当的温度、压力和物料浓度等条件。

通过调节这些条件，可以改变反应物在不同相中的分布，从而影响反应速率和产物选择性。

2. 传质：传质是指反应物在不同相之间的质量传递过程。

在多相反应器中，传质过程对反应速率和产物选择性有着重要影响。

传质的方式包括扩散、对流和界面反应等。

通过优化传质条件，可以提高反应速率和产物纯度。

3. 反应动力学：反应动力学是指反应速率与反应物浓度之间的关系。

在多相反应器中，反应动力学的研究对于确定反应机理和优化反应条件至关重要。

通过控制反应动力学参数，可以实现反应速率的调控和产物选择性的提高。

二、多相反应器的安全措施多相反应器的操作涉及到高温、高压和易燃易爆等危险因素，因此必须采取一系列的安全措施，以确保生产过程的安全和稳定。

1. 设计安全：多相反应器的设计必须满足相关的安全标准和规范要求。

在设计过程中，需要考虑到反应物性质、反应条件和设备结构等因素，合理选择材料和加固措施，确保装置的强度和密封性。

2. 操作安全：在多相反应器的操作过程中，必须严格遵守操作规程和操作指导，确保操作人员的安全。

操作人员必须穿戴符合要求的个人防护装备，如防护眼镜、防护手套和防护服等。

同时，操作人员需要接受相关的培训，熟悉装置的操作流程和应急处理措施。

3. 监测安全：多相反应器的运行过程中需要进行实时监测和控制。

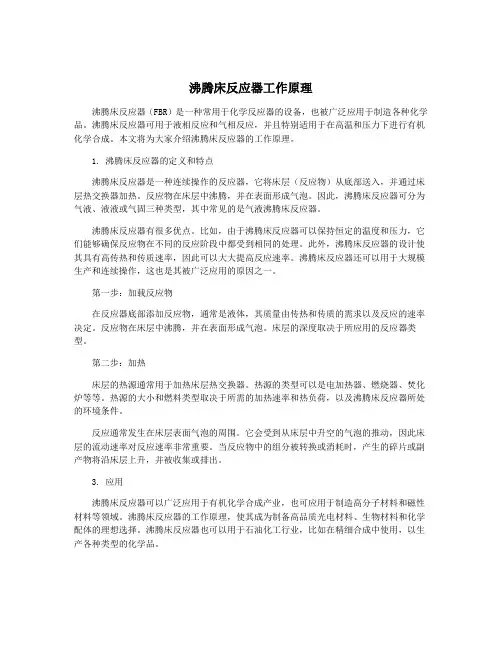

沸腾床反应器工作原理沸腾床反应器（FBR）是一种常用于化学反应器的设备，也被广泛应用于制造各种化学品。

沸腾床反应器可用于液相反应和气相反应，并且特别适用于在高温和压力下进行有机化学合成。

本文将为大家介绍沸腾床反应器的工作原理。

1. 沸腾床反应器的定义和特点沸腾床反应器是一种连续操作的反应器，它将床层（反应物）从底部送入，并通过床层热交换器加热。

反应物在床层中沸腾，并在表面形成气泡。

因此，沸腾床反应器可分为气液、液液或气固三种类型，其中常见的是气液沸腾床反应器。

沸腾床反应器有很多优点。

比如，由于沸腾床反应器可以保持恒定的温度和压力，它们能够确保反应物在不同的反应阶段中都受到相同的处理。

此外，沸腾床反应器的设计使其具有高传热和传质速率，因此可以大大提高反应速率。

沸腾床反应器还可以用于大规模生产和连续操作，这也是其被广泛应用的原因之一。

第一步：加载反应物在反应器底部添加反应物，通常是液体，其质量由传热和传质的需求以及反应的速率决定。

反应物在床层中沸腾，并在表面形成气泡。

床层的深度取决于所应用的反应器类型。

第二步：加热床层的热源通常用于加热床层热交换器。

热源的类型可以是电加热器、燃烧器、焚化炉等等。

热源的大小和燃料类型取决于所需的加热速率和热负荷，以及沸腾床反应器所处的环境条件。

反应通常发生在床层表面气泡的周围。

它会受到从床层中升空的气泡的推动，因此床层的流动速率对反应速率非常重要。

当反应物中的组分被转换或消耗时，产生的碎片或副产物将沿床层上升，并被收集或排出。

3. 应用沸腾床反应器可以广泛应用于有机化学合成产业，也可应用于制造高分子材料和磁性材料等领域。

沸腾床反应器的工作原理，使其成为制备高品质光电材料、生物材料和化学配体的理想选择。

沸腾床反应器也可以用于石油化工行业，比如在精细合成中使用，以生产各种类型的化学品。

总之，沸腾床反应器是一个相对简单且高效的化学反应器，可用于包括有机化学合成在内的多种类型的反应。

第七章反应设备第一节反应设备的应用及类型一、反应设备的应用用于完成化学反应的设备称为反应设备。

许多化工及石油化工产品生产过程中，都是在对原料进行若干物理过程处理后，再按一定的要求进行化学反应得到最终产品。

例如，氨的合成反应就是经过造气、精致，得到一定比例、合格纯度的氮氢混和气后，在合成塔中以一定的压力、温度及催化剂的存在下起化学反应得到氨气。

其他如染料、油漆、农药等工业也都有氧化，氯化、硫化、硝化等化学反应过程则更为普遍。

因此，反映设备在化工设备中是非常重要的。

反应设备大多是化工生产中的关键设备，例如和成氨生产中氨合成塔，聚乙烯生产中的聚合釜都是该生产中的关键设备。

二、对反应设备的要求反应器的主要作用是提供反应场所，并维持一定的反应条件，使化学反应过程按预定的方向进行，得到合格的反应产物。

一个设计合理、性能良好的反应器，应能满足如下几方面的要求。

（1）满足化学动力学和传递过程的要求，做到反应速度快、选择性好、转化率高、目的产品多、副产物少。

（2）能及时有效地输入或输出热量，维持系统的热量平衡，使反应过程在适宜的温度下进行。

（3）有足够的机械强度和抗腐蚀能力，满足反应过程对压力的要求，保证设备经久耐用，生产安全可靠。

（4）制造容易，安装检修方便，操作调节灵活，生产周期长。

三、反应设备的类型在化工生产中，化学反应的种类很多，操作条件差异很大，物料的聚集状态也各不相同，使用反应器的种类也是多种多样。

一般可按用途、操作方式、结构型式等进行分类，最常见的是按结构型式分类，可分为釜式反应器、管式反应器、塔式反应器、固定床反应器、流化床反应器等。

1.釜式反应器釜式反应器也称槽式、锅式反应器，它是各类反应器中结构较为简单且应用较广的一种。

主要应用于液—液均相反应过程，在气—液、液—液非均相反应过程中也有应用。

在化工生产中，既适用于间歇操作过程，又可单釜或多釜串联用于连续操作过程，但在间歇生产过程应用最多。

釜式反应器具有适用的温度和压力范围宽、适应性强、操作弹性大、连续操作时温度浓度容易控制、产品质量均一等特点。

化学反应工程知识点#化学反应工程知识点—郭锴主编1、化学反应工程学不仅研究化学反应速率与反应条件之间的关系，即化学反应动力学，而且着重研究传递过程对宏观化学反应速率的影响，研究不同类型反应器的特点及其与化学反应结果之间的关系。

2、任何化工生产，从原料到产品都可以概括为原料的预处理、化学反应过程和产物的后处理这三个部分，而化学反应过程是整个化工生产的核心。

3.化学反应工程的基本研究方法是数学模型法。

数学模型法是对复杂的、难以用数学全面描述的客观实体，人为地做某些假定，设想出一个简化模型，并通过对简化模型的数学求解，达到利用简单数学方程描述复杂物理过程的目的。

模型必须具有等效性，而且要与被描述的实体的那一方面的特性相似；模型必须进行合理简化，简化模型既要反映客观实体，又有便于数学求解和使用。

4.反应器按型式来分类可以分为管式反应器、槽式反应器（釜式反应器）和塔式反应器。

5反应器按传热条件分类，分为等温反应器、绝热反应器和非等温非绝热反应器。

第一章 均相单一反应动力学和理想反应器1、目前普遍使用关键组分A 的转化率来描述一个化学反应进行的程度，其定义为：00A A A A A A n n n x -==组分的起始量组分量转化了的 2、化学反应速率定义（严格定义）为单位反应体系内反应程度随时间的变化率。

其数学表达式为dtd V r ξ1=。

3、对于反应D C B A 432+=+，反应物A 的消耗速率表达式为dtdn V r A A 1-=-；反应产物C 的生成速率表达式为：dt dn V r C C 1= 4.反应动力学方程：定量描述反应速率与影响反应速率之间的关系式称为反应动力学方程。

大量的实验表明，均相反应的速率是反应物系的组成、温度和压力的函数。

5.阿累尼乌斯关系式为RT E C C e k k -=0，其中活化能反应了反应速率对温度变化的敏感程度。

6、半衰期：是指转化率从0变为50%所需时间为该反应的半衰期。
