游标卡尺的选用及使用

游标卡尺的选用及使用
课程班级级农机班任课教师李从清
教学内容
游标卡尺的用途
游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。

外径测量
内径测量
长度、宽度、厚度测量
深度测量
孔距测量
一种是先用游标卡尺分别量出两孔的内径D1和D2，再量出两孔内表面之间的
最大距离A ，如图所示，则两孔的中心距
1
L =A -(D 1+D 2)
2
另一种测量方法，也是先分别量出两孔的内径D1和D2，然后用刀口形量爪量出两孔内表面之间的最小距离B ，则两孔的中心距游标卡尺的构造
带表卡尺是用表式机构代替游标读数，测量准确迅速
1
L =B +(D 1+D 2)
2
刀口内量爪
尺框
毫米读数部位
深度测量面
外量爪
电子数显卡尺采用 LCD 数字显示并可进行公英制转换，在任意位置置零；还具有输
出功能。

功能按钮
外量爪
深度测量面

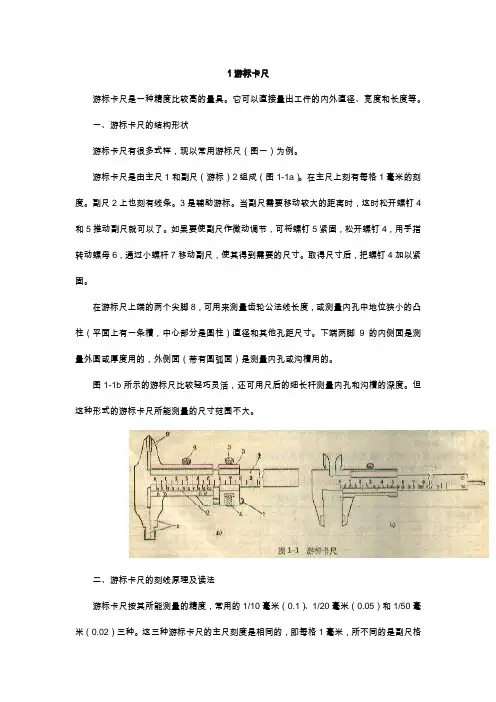

机械式游标卡尺常用的三种结构型式
(1)测量范围为0～150mm 的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式，如图
(2)测量范围为0～200mm 和0～300mm 的游标卡尺，可制成带有内外测量面的下量爪
和带有刀口形的上量爪的型式，
图游标卡尺的结构型式之二
1一尺身；2一上量爪、3一尺框；4一紧固螺钉；5一微动装置；6一主尺；7一微动螺母；8一游标；9—下量爪
3) 测量范围为0～200mm 和0～300mm 的游标卡尺，也可制成只带有内外测量面的下
量爪的型式，如图。

而测量范围大于300mm 的游标卡尺，只制成这种仅带有下量爪的型式。

游标卡尺的结构型式之三游标卡尺的构造用途
内径测量爪：用来测量孔的内径、槽的宽度等尺寸
深度尺：用来测量孔、台阶高度、深度尺寸
外径测量爪：用来测量工件的外径、长度、宽度、厚度等尺寸
游标卡尺的工作原理
原理：通过往复移动游标尺, 从主尺与游标尺刻度读取测量面之间的距离(包括外部
尺寸、内部尺寸、深度尺寸）
游标卡尺测量精度分为0.10mm 、 0.05mm 和0.02mm 三种。

在维修中0.02mm 精度的游标卡尺使用最多。

刻度原理
a b n i
主尺刻度值游标尺刻度值游标尺刻线数游标分度值
N 格分为10分度、20分度、50分度
当主尺（N 一1）格的长度正好等于游标N 格
10分度分度值为0.1毫米，游标分度间隔为0.9毫米；测量精度为0.10mm 。

20分度分度值为0.05毫米，游标分度间隔为0.95毫米；测量精度为0.05mm 50分度分度值为0.02毫米，游标分度间隔为0.98毫米；测量精度0.02mm 1mm ÷分度＝测量精度
若游标卡尺上有50个刻度，每刻度值表示0.02mm ； 0.02mm 即为此游标卡尺上游标所读出的最小数值，再也不能读出比0.02mm 小的数值。

若游标卡尺上有20个刻度，每刻度值表示0.05mm 。

游标卡尺的使用方法
量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，造成不必要的损失。

所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。

握尺方法：
用手握住主尺，四个手指抓紧，大姆指按在游标尺的右下侧半圆轮上，并用
大姆指轻轻移动游标使活动量爪能卡紧被测物体，略旋紧固定螺钉，再进行读数。

使用游标卡尺测量零件尺寸时，必须注意
测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。

这个过程称为校对游标卡尺的零位。

移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。

用固定螺钉固定尺框时，卡尺的读数不应有所改变。

在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。

测量时应根据被测零件的形状正确选用量爪。

测平端面和圆柱形外尺寸，用量爪的平面形外测量面；测量沟槽及凹形弧面，用刀口形外测量面；圆弧形和刀口形内测量面用于测量内尺寸。

用游标卡尺测量工件时，用手慢慢推或拉游框，使量爪与被测零件表面轻轻接触，然后轻轻晃动卡尺或被测零件，使其接触良好。

由于游标量具没有测力机构，测力主要由测量者的手感决定。

如用力太大，则会引起游标框倾斜产生测量误差。

用紧固螺钉固定尺框时，游标卡尺的读数不应发生变化。

测量大尺寸零件时，要用两手操作卡尺。

用游标卡尺测量深度时，要垂直放置，不要前后左右倾斜。

不要用卡尺测量正在旋转的工件。

测量内孔尺寸时，量爪应在孔的直径方向上测量。

游标卡尺的测量方法
松开游标卡尺的固紧镙钉，校准零位，向后移动外测量爪，使两个外测量爪之间距离略大于被测物体；
一只手拿住游标卡尺的尺架，将待测物置于两个外测量爪之间，另一手向前推动活动外测量尺，至活动外测量尺与被测物接触为止。

游标卡尺的读数
看清楚游标卡尺的分度。

10分度的精度0.1mm ，20分度的精度是0.05mm ，50分度的精度是0.02mm ；
为了避免出错，要用毫米而不是厘米做单位；
在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。

看游标卡尺的零刻度线与主尺的哪条刻度线对准，或比它稍微偏前一点，以此读出毫米的整数值；带入公式：
Ι=X+n×精度
（Ι为测量长度，X 为整毫米数，n 为游标上第几刻线对齐）游标卡尺的读数50分度
读数时，首先读出游标零线左边与主刻度尺身相邻的第一条刻线的整毫米数，即测得尺寸的整数值，如下图所示，读数为13.00mm 。

再读出游标尺上与主刻度尺刻度线对齐的那一条刻度线所表示的数值，即为测量值的小数，如下图所示为0.44mm 。

把从尺身上读得的整毫米数和从游标尺上读得的毫米小数加起来即为测得的实际尺寸：13+21×0.02 =13+0.44=13.44mm
13+0.4+(2×0.02)=13+0.44=13.44mm
游标卡尺的读数10分度
游标卡尺的读数20分度
2+5×0.05＝2.25mm
继续练习游标卡尺的读数 50分度
先读取通过游标尺刻度上“0”刻度线对上左边的主尺整数刻度值（即主尺刻度值）；再找到游标尺和主尺刻度重合的刻度线，数刻度线左边的游标尺刻度格数，用格数乘卡尺
的分度值，即为游标尺刻度值；将主尺刻度值加上游标尺刻度值，即为测量值。

带表卡尺
①从尺身主刻度读取整毫米数．
②看表盘指示表读出毫米以下的小数．
③总的读数为毫米整数加上毫米小数.
电子数显卡
这种游标卡尺在零件表面上量得尺寸时，就直接用数字显示出来，其使用极为方便。

数显卡尺的精度是0.01mm ，超出此精度要求的需另选量具。

维护保养
• 轻拿轻放；
• 卡尺使用完毕必须擦净上油，将两尺零线对齐，检查零点误差有否变化，拧紧固定
螺钉，小心放回到卡尺盒内；
• 游标卡尺应平放，避免造成变形。

不要将游标卡尺与其他工具堆放，或在工具箱中
随意丢放，使用完毕时，应放置在专用盒内，防止弄脏生锈。

• 不得放在潮湿、湿度变
化大的地方。

• 绝对禁止把游标卡尺的两个量爪当作扳手或划线工具使用。

练习题
游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围
大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用
范围很广。

（√ ）
游标卡尺主要由尺身、内测量爪、外测量爪、（）、（）、深度尺、尺框、紧固螺钉、微调装置等组成。

游标尺、主尺
游标卡尺根据最小刻度（精度）的不同分为（）mm 、（）mm 和（）mm 三种。

（）mm 精度的游标卡尺使用最多。

0.1mm 、0.05mm 和0.02mm 。

0.02mm 。

用紧固螺钉固定尺框时，游标卡尺的读数不应发生变化。

用紧固螺钉固定尺框时，游标卡尺的读数可以发生变化。

（× ）
10分度测量精度为0.10mm 、20分度测量精度为0.05mm 、50分度测量精度为0. 02mm。

（√ ）
游标卡尺的读数公式：Ι=X+n×精度中，Ι为测量长度，X 为整毫米数，n 为游标上第几刻线对齐。

游标卡尺的读数公式：Ι=X+n×精度中，Ι为整毫米数，X 为测量长度，n 为
游标上第几刻线对齐。

（× ）
游标卡尺上游标的刻线数越多则游标的( D ) 。

A 、结构越小 B、长度越短
C 、分度值越大 D、读数精度越高
实训时，严格遵守实训厂纪侓，遵守安全操作规程，纪律好、尊重老师，爱护设施，服从现场指导。
